CAD如何使用几何约束命令将多个圆合并成为一个同心圆呢？

在CAD中如果我们要将下面的几个圆合并成一个同心圆的话，应该使用什么命令去操作呢？这里我们会使用到几何约束命令“GEOMCONSTRAINT”，接下来我们用CAD画图软件来操作一下吧！

操作步骤

1.我们先打开CAD软件，并使用CAD画圆命令，输入快捷键“C”，按下空格，在图纸任意位置绘制几个不同大小的圆形。

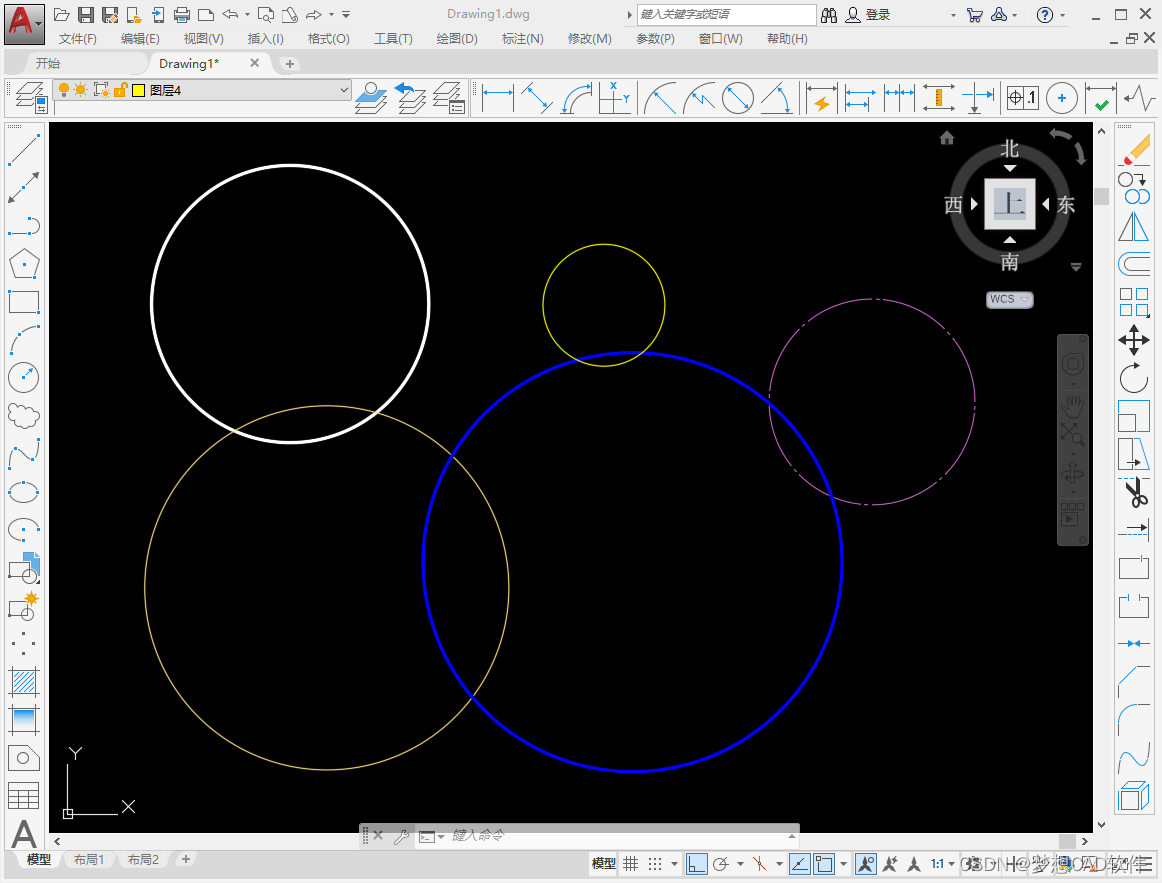

不同大小的圆

2.接着在下方命令行输入几何约束命令“GEOMCONSTRAINT”快捷键“GEOM”，按下空格键，然后根据提示，输入“CON”选择约束类型为“同心”。

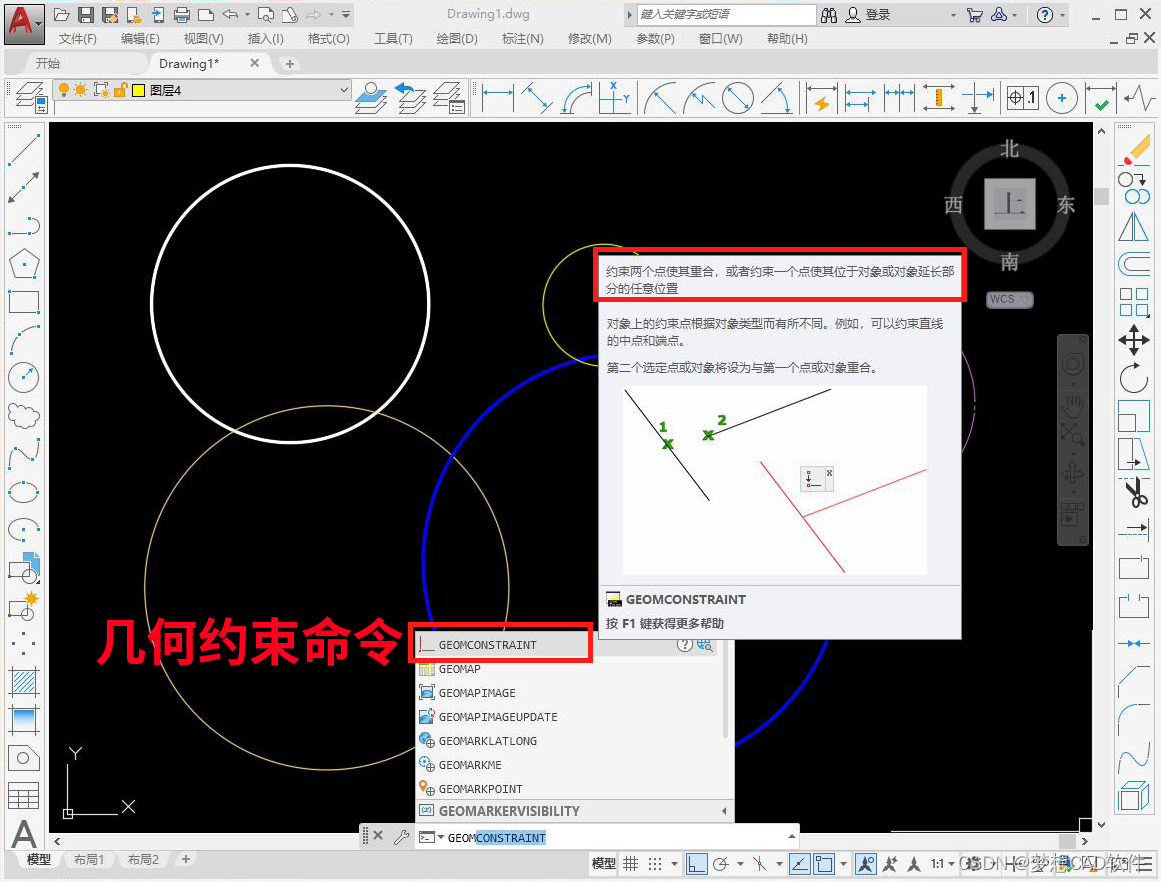

几何约束

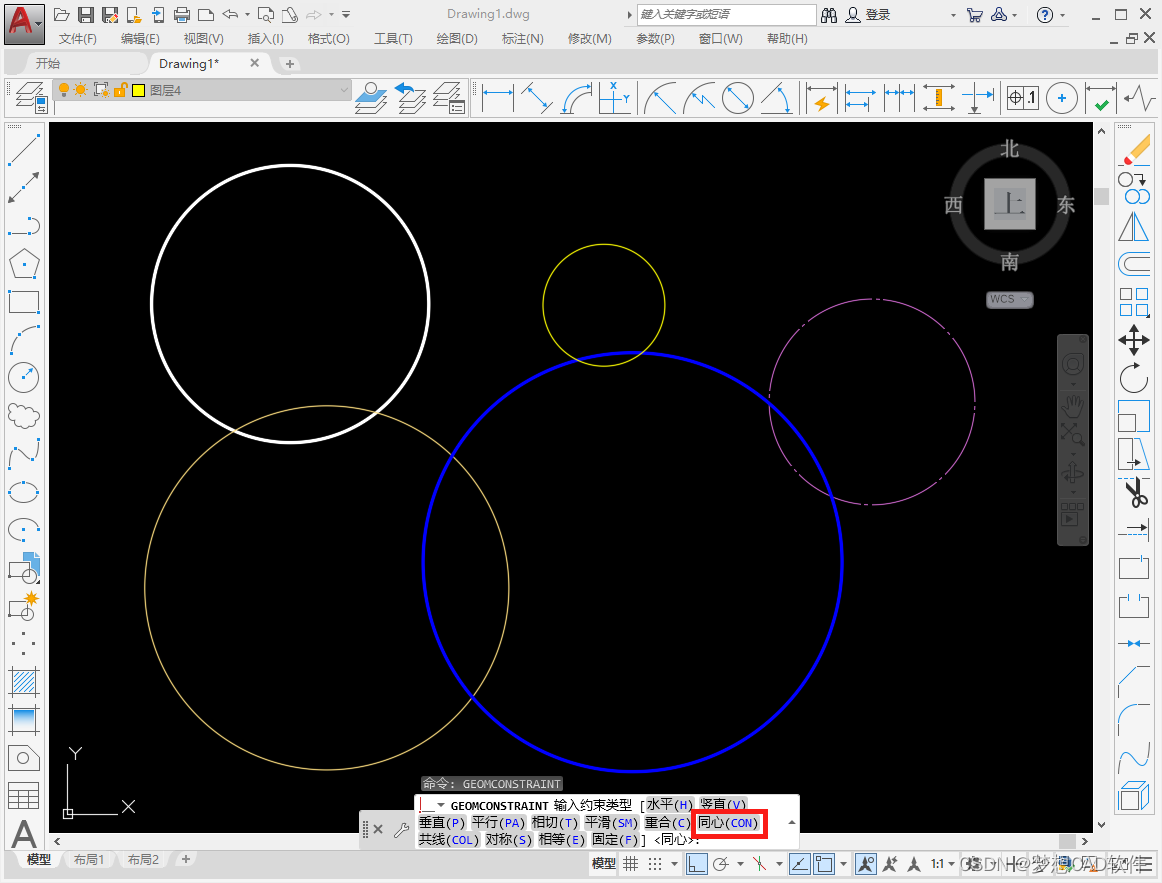

约束类型

3.再根据命令行提示，选择几何约束的第一个对象，鼠标点击第一个对象后，再点击第二个对象，两个对象就合并为一个同心圆。

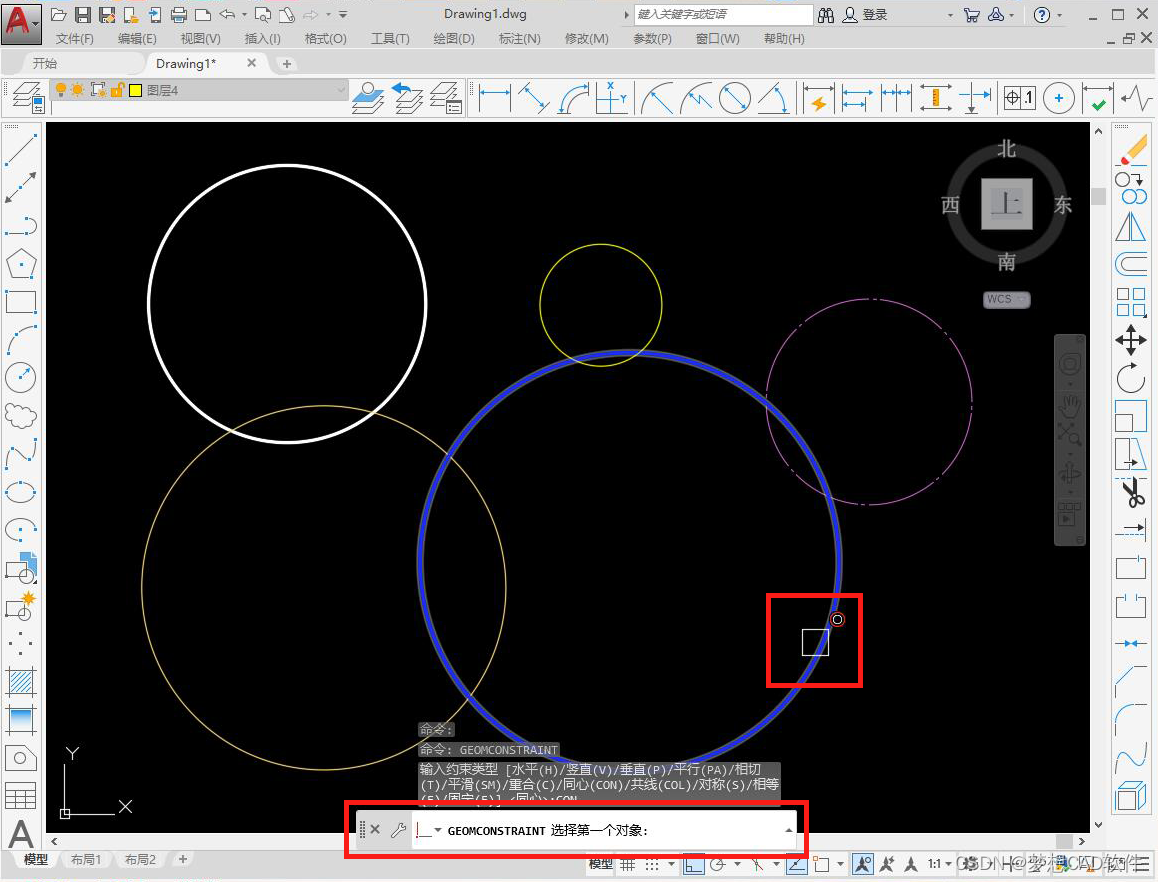

选择第一个对象

选择第二个对象
