汇川CodeSys PLC教程 03-2-5EtherNet

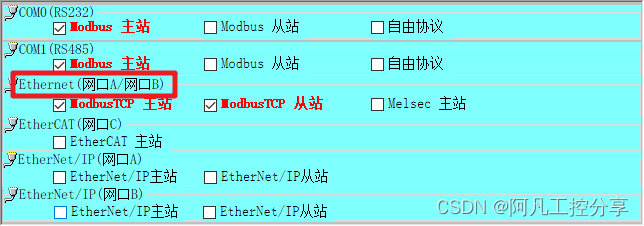

在我们的组态配置中，关于EtherNet口，有多处提到，例如图示中的网口A、网口B，支持EtherNet通讯，在这个之下可以支持Modbus TCP通讯，同时还可以做Ethernet/IP的通讯。那么这个EtherNet是什么呢？

EtherNet是什么

以太网（Ethernet）的本质是一种用于局域网（LAN）中的网络通信技术。它定义了一套规则和标准，确保网络设备能够在同一网络内进行数据交换。以太网主要包括物理层和数据链路层的规范，这些规范由IEEE 802.3标准定义。这么看来他和串口通讯的本质并无不同。我们也常称以太网通讯为网口通讯。既然两者本质上并无多大差异，那么以太网的特点在哪呢？

本质特点

1. 通信协议：

   • 以太网是一种通信协议，规定了数据在网络上的传输方式，包括数据帧的格式、寻址方法、错误检测和纠正机制等。

2. 数据帧：

   • 以太网通过数据帧（Ethernet frame）来传输信息。每个数据帧包含目的地址、源地址、数据负载和帧校验序列（FCS）等字段。

3. 介质访问控制（MAC）：

   • 以太网使用MAC地址（Media Access Control address）来唯一标识每个网络设备。MAC地址是硬件地址，通常由设备制造商分配。

4. 物理介质：

   • 以太网定义了使用各种物理介质（如双绞线、同轴电缆、光纤等）进行数据传输的规范。
   • 早期以太网使用同轴电缆，现在主要使用双绞线和光纤电缆。

5. 网络拓扑：

   • 以太网支持多种网络拓扑，包括星型、总线型和环型拓扑。
   • 现代以太网通常采用星型拓扑，中心设备如交换机连接各个终端设备。

6. 传输速率：

   • 以太网的发展经历了从10 Mbps（百万比特每秒）到100 Mbps（快速以太网），再到1 Gbps（千兆以太网）及更高速率（如10 Gbps、40 Gbps、100 Gbps）等多个阶段。

7. 碰撞检测和处理：

   • 早期以太网使用CSMA/CD（载波监听多路访问/碰撞检测）机制来处理数据传输中的冲突。
   • 交换式以太网的普及消除了冲突域，通过交换机来管理和转发数据包。

核心概念

• 帧（Frame）：以太网的数据传输单位，包括数据和控制信息。
• MAC地址：硬件地址，用于唯一标识网络中的设备。
• 交换机（Switch）：网络设备，用于根据MAC地址转发数据帧，减少冲突，提高网络效率。
• 协议（Protocol）：定义了数据在网络上的传输方式和规则。

总结

以太网的本质是提供一种标准化的、可靠的、可扩展的网络通信方法，使得各种设备能够互联互通，进行数据交换。它通过定义物理层和数据链路层的规范，实现了广泛的兼容性和互操作性，是现代局域网的基础技术。

需要关注的网口设置

IP地址

IP地址（Internet Protocol Address）是分配给连接到因特网或其他基于IP的网络的设备的唯一标识符。它用于在网络中定位和区分各个设备，使得数据能够准确地传输到目的地。IP地址分为IPv4和IPv6两种主要类型。

IPv4地址

• 格式：由四个十进制数构成，每个数的范围是0到255，中间用点分隔，例如：192.168.0.1。
• 长度：32位（4字节）。
• 总数：约43亿个唯一地址。

IPv6地址

• 格式：由八组十六进制数构成，每组由4个十六进制数字组成，中间用冒号分隔，例如：2001:0db8:85a3:0000:0000:8a2e:0370:7334。
• 长度：128位（16字节）。
• 总数：约340亿亿亿亿个（即2的128次方）。

IPV4和IPV6的区别在哪里

IP地址的分类

• 公网IP地址：用于因特网上的设备，可以在全球范围内唯一标识设备。
• 私有IP地址：用于局域网内的设备，不能直接在因特网上使用，需要通过网络地址转换（NAT）与公网IP地址进行通信。常见的私有IP地址段包括：
  • 10.0.0.0 - 10.255.255.255
  • 172.16.0.0 - 172.31.255.255
  • 192.168.0.0 - 192.168.255.255（工业现场一般局域网段的IP段）

IP地址的作用

• 设备标识：每个设备在网络中的唯一标识。
• 数据路由：帮助路由器和交换机确定数据包的传输路径。
• 网络管理：用于网络配置、监控和管理。

获取IP地址的方式

• 静态IP地址：手动配置，适用于需要固定IP的设备，如服务器。
• 动态IP地址：通过动态主机配置协议（DHCP）自动分配，适用于普通用户设备，如电脑、手机。

查找IP地址的方法

• 使用命令行工具：
  • Windows: ipconfig
  • macOS/Linux: ifconfig 或 ip addr
• 在线工具：许多网站提供IP地址查询服务，可以显示公网IP地址。

IP地址是网络通信的基础，确保设备之间能够相互识别和连接。

如何修改PLC的IP地址？

参见配套演示视频。

如何修改本机的IP地址？

参见配套演示视频。

子网掩码

子网掩码（Subnet Mask）是网络技术中的一个重要概念，用于在IP地址中划分网络部分和主机部分。它是一种32位的二进制数，与IP地址一样，以点分十进制形式表示。子网掩码用于确定一个IP地址的网络地址和主机地址部分。

子网掩码的结构

子网掩码由连续的1和连续的0组成，其中1表示网络部分，0表示主机部分。例如，子网掩码255.255.255.0在二进制形式下表示为：

11111111.11111111.11111111.00000000

这个子网掩码表示前24位为网络部分，后8位为主机部分。

网络部分和主机部分的定义
网络部分：标识一个IP地址所在的网络。所有位于同一个网络中的设备共享相同的网络部分。
主机部分：标识该网络中的特定设备。每个设备在同一个网络中有一个唯一的主机部分

子网掩码的作用

1. 区分网络地址和主机地址：
   子网掩码与IP地址进行按位与运算（AND），可以得到网络地址。比如：

   • IP地址：192.168.1.10
   • 子网掩码：255.255.255.0
   • 网络地址：192.168.1.0（结果是IP地址和子网掩码按位与的结果）

2. 确定网络中的子网：
   子网掩码帮助划分网络中的子网，便于网络管理和提高网络性能。不同的子网可以隔离广播域，减少广播风暴。

子网划分的作用

1. 提高网络管理效率：

   • 分层管理：通过将一个大网络分成多个子网，网络管理员可以针对不同的部门或区域进行分层管理，使得网络管理更加有序和高效。
   • 简化故障排除：当网络出现问题时，子网划分可以帮助快速定位问题区域，从而简化故障排除过程。

2. 提高网络安全性：

   • 隔离不同部门或区域：通过子网划分，不同的部门或区域可以被隔离开来，避免不必要的内部访问，提升安全性。
   • 控制访问权限：可以通过配置路由器或防火墙来控制子网之间的访问权限，进一步增强网络安全。

3. 优化网络资源使用：

   • 减少广播风暴：子网划分减少了广播域的大小，从而降低了广播流量，减少了广播风暴的可能性。
   • 高效使用IP地址：通过合理的子网划分，可以更有效地利用IP地址，避免IP地址的浪费。

4. 提升网络性能：

   • 减轻网络拥堵：将一个大网络划分为多个子网，可以减少每个子网内的流量，从而减轻网络拥堵，提升整体网络性能。

常见的子网掩码

• 255.0.0.0：用于A类网络，网络部分为前8位，主机部分为后24位。
• 255.255.0.0：用于B类网络，网络部分为前16位，主机部分为后16位。
• 255.255.255.0：用于C类网络，网络部分为前24位，主机部分为后8位。

子网掩码的计算

假设你有一个IP地址和一个子网掩码，想要计算出这个IP地址的网络地址和主机地址。以IP地址192.168.10.25和子网掩码255.255.255.0为例：

1. 转换为二进制：

   • IP地址：11000000.10101000.00001010.00011001
   • 子网掩码：11111111.11111111.11111111.00000000

2. 按位与运算：

   • 网络地址：11000000.10101000.00001010.00000000（192.168.10.0）

3. 主机地址：

   • 主机地址：00000000.00000000.00000000.00011001（0.0.0.25）

子网划分的示例

假设你有一个C类网络 192.168.1.0/24，你希望将其划分为4个子网，每个子网能够容纳62个主机（包括网络地址和广播地址）。可以使用子网掩码 255.255.255.192 (/26)。

划分步骤

1. 确定子网数和子网掩码：

   • 原始子网掩码：255.255.255.0 (/24)
   • 新的子网掩码：255.255.255.192 (/26)
   • 划分结果：每个子网有64个地址（其中2个地址用于网络地址和广播地址），可用主机地址数为62。

2. 划分结果：

   • 子网1：192.168.1.0 - 192.168.1.63
     • 网络地址：192.168.1.0
     • 可用主机地址：192.168.1.1 - 192.168.1.62
     • 广播地址：192.168.1.63
   • 子网2：192.168.1.64 - 192.168.1.127
     • 网络地址：192.168.1.64
     • 可用主机地址：192.168.1.65 - 192.168.1.126
     • 广播地址：192.168.1.127
   • 子网3：192.168.1.128 - 192.168.1.191
     • 网络地址：192.168.1.128
     • 可用主机地址：192.168.1.129 - 192.168.1.190
     • 广播地址：192.168.1.191
   • 子网4：192.168.1.192 - 192.168.1.255
     • 网络地址：192.168.1.192
     • 可用主机地址：192.168.1.193 - 192.168.1.254
     • 广播地址：192.168.1.255

通过上述划分，每个子网内有62个可用的主机地址，可以分别用于不同的部门或区域，从而实现更有效的网络管理和资源利用。

子网划分的常见用途

1. 公司内部网络：将不同的部门（如人事部、财务部、研发部等）划分到不同的子网中，以便更好地管理和控制内部流量。
2. 校园网络：将不同的建筑或楼层划分到不同的子网中，以减少网络拥堵和提升安全性。
3. 数据中心：在数据中心内划分不同的子网，以便对不同的服务器集群进行有效管理。

子网划分是网络设计中的一个重要工具，通过合理划分，可以提升网络性能、安全性和管理效率。

网关

网关（Gateway）是计算机网络中的一个重要组件，用于连接不同网络，尤其是使用不同协议的网络。它在网络通信中起到桥梁和转换的作用，使得不同网络之间的数据能够顺利传输和交换。网关通常用于以下几个方面：

1. 协议转换：网关可以在使用不同通信协议的网络之间进行转换。例如，网关可以在本地局域网（LAN）和广域网（WAN）之间进行协议转换。

2. 网络连接：它可以连接不同类型的网络，比如有线网络和无线网络，或者IPv4网络和IPv6网络，使它们能够互通。

3. 数据过滤和安全：网关可以用来过滤进出网络的数据，提供基本的防火墙功能，保护网络免受未经授权的访问。

4. 流量管理：它可以管理网络流量，控制带宽使用，优化网络性能，确保数据的高效传输。

5. 应用网关：一些高级网关还能进行应用层的处理，例如内容过滤、数据压缩和缓存等。

举例说明

• 家庭网络网关：通常是一个路由器，它将家庭的本地网络连接到互联网服务提供商（ISP）的网络，实现上网功能。
• 企业网关：用于连接企业内部网络和外部网络，提供更高级别的安全和管理功能，如VPN（虚拟专用网络）网关。

总之，网关在现代网络通信中发挥着关键作用，确保不同网络系统之间的互操作性和数据的有效传输。

但是一般的我们的工业现场都是局域网，所以网关配置与否不太重要，所以使用默认设定即可。
