51单片机使用HC-SR501人体红外感应器C语言

前言

买到该产品后问客服和面向百度编程，发现在51单片机上使用的教程不多，且不够细致，使用存在困难，烦躁了很久，为了不让后来者跟我一样，写一篇文章，第一次写，排版和言语照顾不周，见谅

HC-SR501介绍

HC-SR501 是一款基于热释电效应的人体热释运动传感器，能检测到人体或者动物上发出的红外线。这个传感器模块可以通过两个旋钮调节检测 3 ~ 7 米的范围，5秒至5分钟的延迟时间，还可以通过跳线来选择单次触发以及重复触发模式。

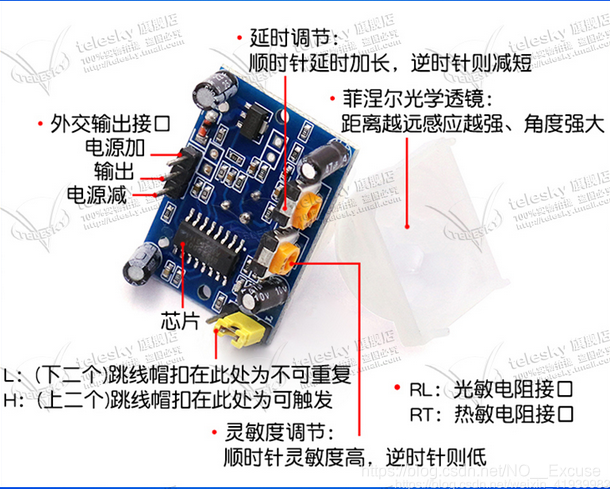

下图为大概功能描述：
在这里插入图片描述
图来自（https://blog.csdn.net/weixin_41939983/article/details/106418835?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-17.nonecase&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-17.nonecase）该网站还有更较详细的简介

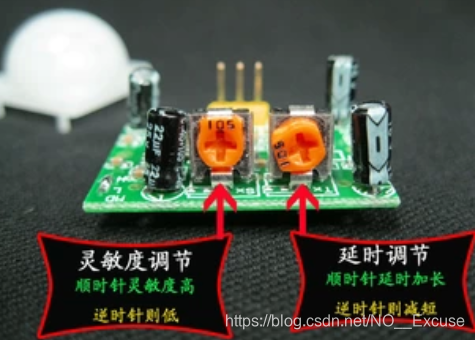

在这里插入图片描述
（图来自http://www.51hei.com/bbs/dpj-106474-1.html）

C代码

与单片机连线为左接5V，右接GND，中间接P33（透镜朝下，引脚面向自己）
效果为：检测到人以后，p3^3输出高电平，使得灯灭，否则灯亮

#include<reg52.h>
sbit dat=P3^3;		 //	   接传感器out


	  void delayx(unsigned int x)
	   {
	   unsigned int i,j;
	   for(i=x;i>0;i--)
	   for(j=112;j>0;j--)
	   ;
	   }

void main() {
	//dat=0;		//51默认高电平，先置0

P2=0xFF;
	while(1){
	delayx(50);//延时50ms

		if(dat==1)			   //1高电平，人进入范围感应器输出1 -> dat
		P2=0xFF;			 //灯全灭
		else
		P2=0x00;		//灯全亮
	}
}
