AD19 基础应用技巧(快速定义PCB板框,CAD中DWG转DXF格式导入)

已于 2023-04-18 19:30:50 修改
阅读量2.9k 收藏 7
点赞数
分类专栏： Altium designer 文章标签： AD
于 2023-04-15 18:28:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Naiva/article/details/130173231
版权
该教程介绍了如何使用中望CAD处理图纸，放大孔的断面图，设置图层，然后将图纸另存为DXF格式。在AD19中导入DXF文件，将CAD的0层映射到TopOverlay层，DIM层映射到Keep-OutLayer层，定义板框形状。关键点在于确保板框闭合和使用低版本DXF文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

【B站@一个假的攻城狮】导入CAD图纸到PCB，Altium Designer 21教程，第九节。

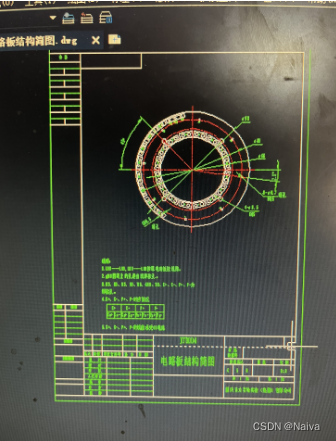

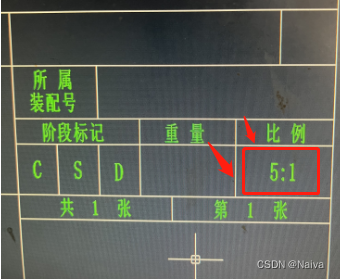

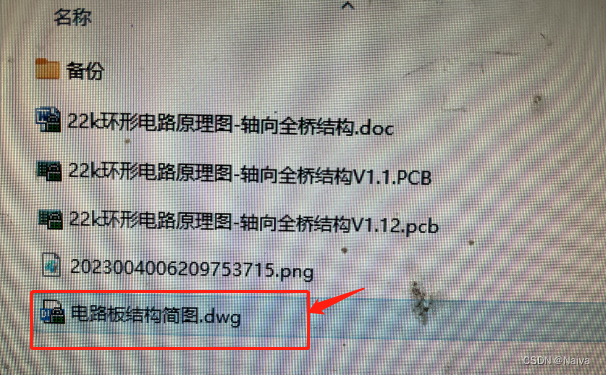

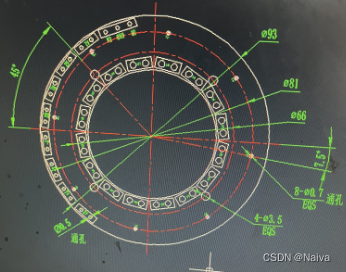

1、打开中望CAD，并打开一张图纸文件，为了能把孔表达清楚，开孔断面图形在原比例基础上放大了5倍，即断面图的比例是5:1。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
删除掉绿色的标注。
在这里插入图片描述

（如果有必要，需要将图纸的比例设置成1:1，具体方法参考文末的参考资料[2] ）

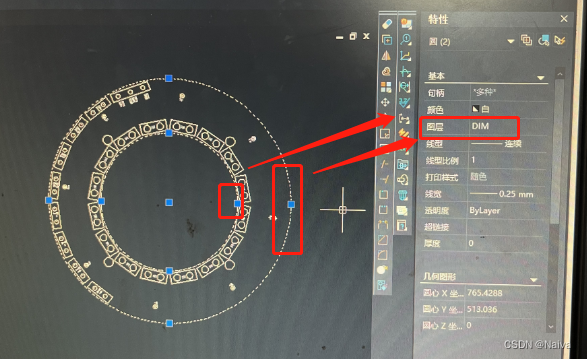

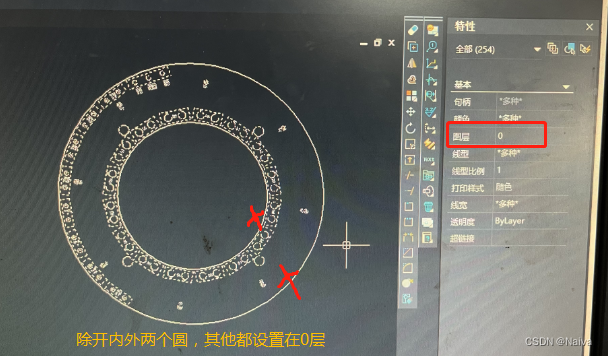

2、将需要修改的图形选中后，在右侧特性栏中设置图层。

在这里插入图片描述

在这里插入图片描述

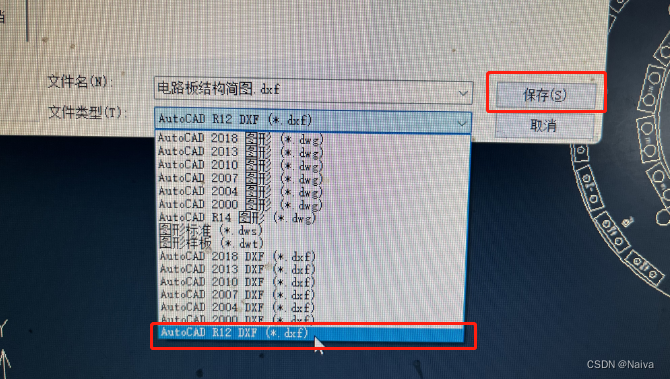

3、将CAD图纸文档另存为.DXF格式。

在这里插入图片描述

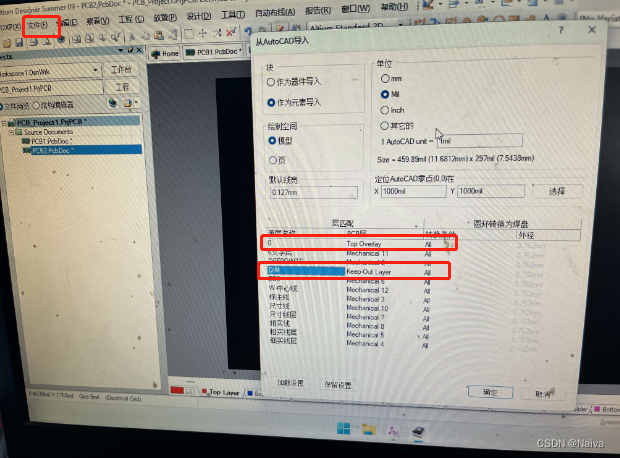

4、在AD19软件中，菜单栏-【文件】-【导入】，选择.DXF文档导入，设置对应的图层。

CAD中的0层对应AD19中的Top Overlay(丝印层)
CAD中的DIM层对应AD19中的Keep-Out Layer(板框层)
在这里插入图片描述

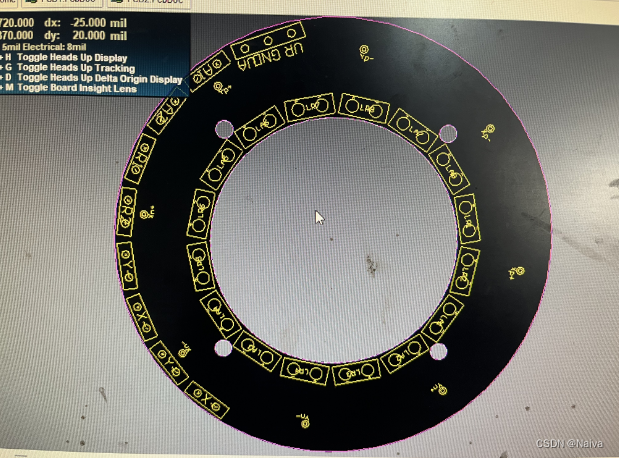

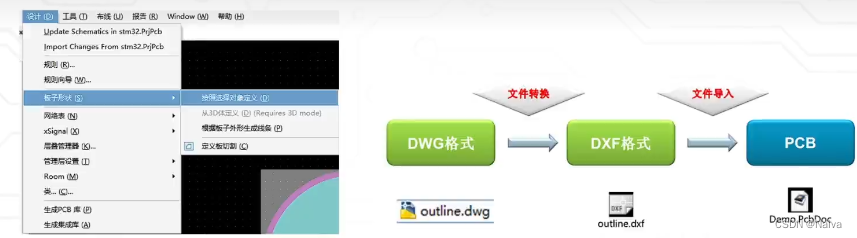

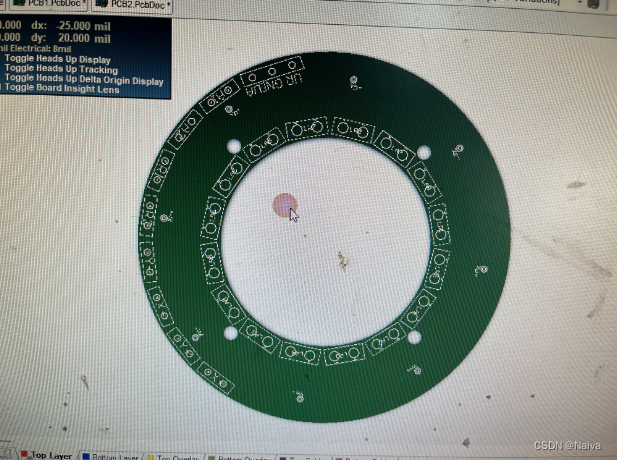

选中板框线条（粉色线条）后，快速定义板子形状，如下图。

在这里插入图片描述

在这里插入图片描述
5、总结

  • 1.板框一定是闭合的，不然无法定义成功
  • 2.结构导入，尽量低版本DXF文件导入
    在这里插入图片描述

参考资料

快速定义PCB板框与DXF导入
