AD24-板框的绘制及DXF结构的导入

一、板框绘制

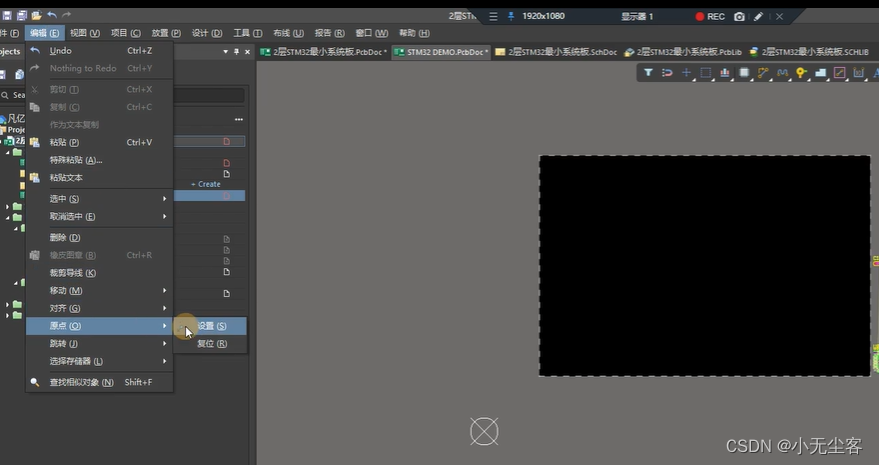

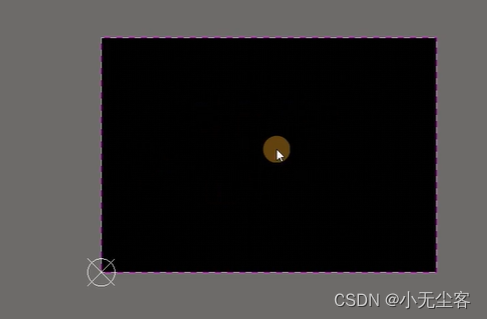

1、原点设置，并切换到机械1层

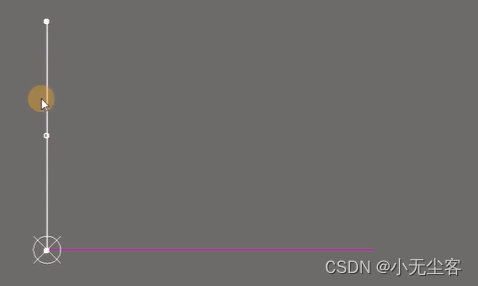

2、以原点为中心进行直线绘制，再通过编辑，将线段设置为给定的参数；另一侧通过复制粘贴进行完成

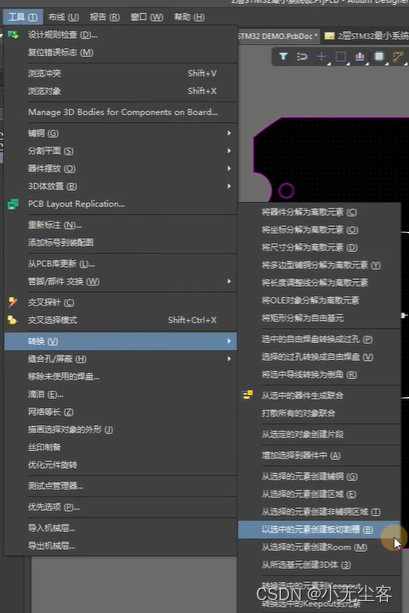

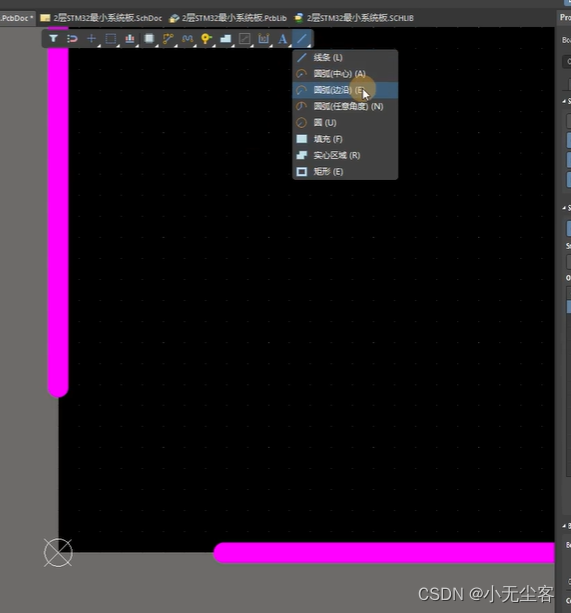

3、设计-板子形状-按照选择对象定义；最后进行倒圆角绘制

二、DXF结构导入

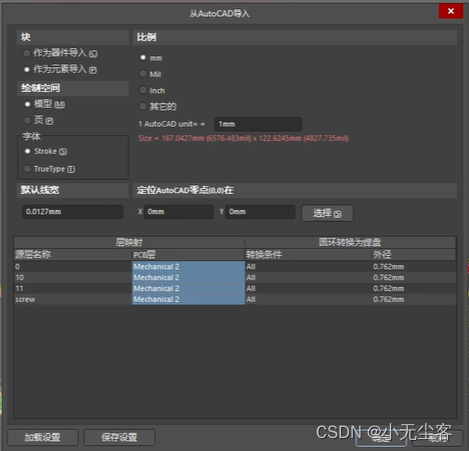

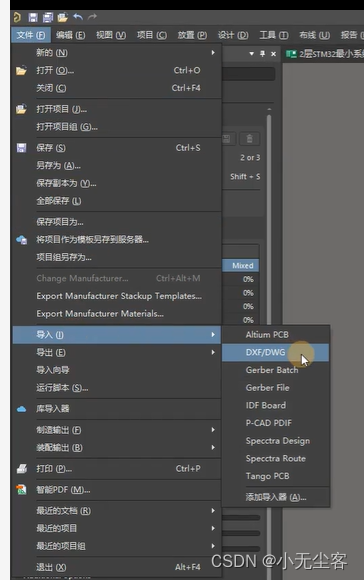

1、文件-导入

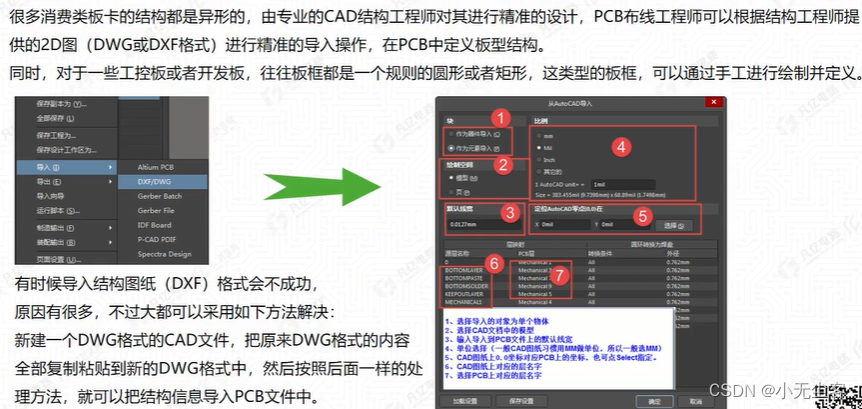

2、不建议直接导入到机械1层，先统一导入到机械2层；如有多余不需要，后续可删除

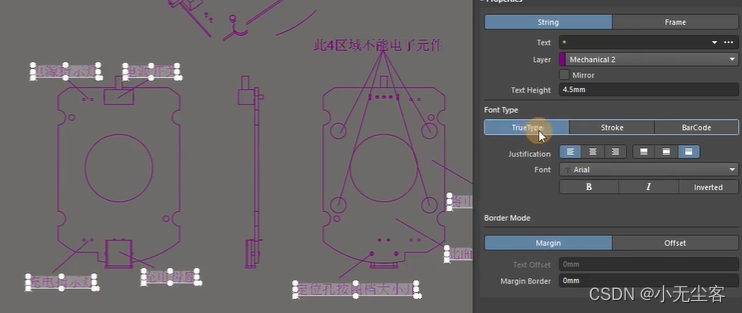

3、导入若出现文字乱码，可将文字选中，按如下设置

4、进行重叠处理，如果顶视图与底视图不重叠，说明有问题。先将一个封装在其他层，再将其选中与另一个重叠。板框边一般设置为5mil

5、总结
