半导体物理实验 03 - | 高频光电导法测少子寿命

一、实验目的和任务

1、了解光电导法测试少数载流子寿命的原理，熟练掌握LT-2高频光电导少数载流子寿命测试仪的使用方法；

2、测非平衡载流子的寿命。

二、实验原理

处于热平衡状态的半导体，在一定温度下，载流子浓度是一定的。这种处于热平衡状态下的载流子浓度，称为平衡载流子浓度。半导体的热平衡状态是相对的，有条件的。如果对半导体施加外界作用，破坏了热平衡的条件，这就迫使它处于与热平衡状态相偏离的状态，称为非平衡状态。处于非平衡状态的半导体，其载流子浓度不再是n0和p0，可以比它们多出一部分。比平衡状态多出来的这部分载流子称为非平衡载流子，有时也称过剩载流子。

图3.1   光注入引起附加光电导

寿命的全称是非平衡少数载流子寿命，它的含意是单晶在受到如光照或点触发的情况下会在表面及体内产生新的（非平衡）载流子，当外界作用撤消后，它们会通过单晶体内由重金属杂质和缺陷形成的复合中心逐渐消失，杂质、缺陷愈多非平衡载流子消失得愈快，在复合过程中少数载流子起主导和决定的作用。这些非平衡少数载流子在单晶体内平均存在的时间就简称少子寿命。

图3.2 非平衡载流子随时间指数衰减曲线

通常寿命是用实验方法测量的。各种测量方法都包括非平衡载流子的注入和检测两个基本方面。最常用的注入方法是光注入和电注入，而检测非平衡载流子的方法很多。不同的注入和检测方法的组合就形成了许多寿命测量方法。

三、实验设备

本实验采用LT-2高频光电导少数载流子寿命测试仪。该仪器灵敏度高，配备有红外光源，可测量包括集成电路级硅单晶在内的各种类型硅单晶及常用的晶体管级锗单晶。该仪器根据国际通用方法—高频光电导衰退法的原理设计，由稳压电源、高频源、检波放大器、脉冲光源及样品电极共五部分组成，采用印刷电路和高频接插件连接。整机结构紧凑，测量数据准确、可靠。

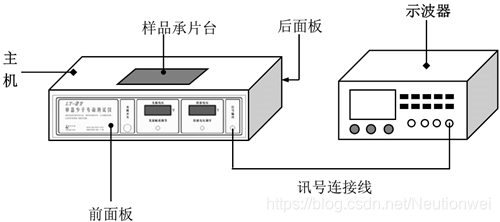

图3.7 单晶少子寿命测试仪和示波器连接示意图

四、实验结论

实验通过测电压间接的少子寿命指少子的平均生存时间，寿命标志少子浓度减少到原值的1/e所经历的时间，实验中便通过测量最高点电压减少到原值的1/e所经历的时间，与最高点多少无关；当样品含有重金属且存在缺陷时，会产生杂质能级，成为少子的复合中心，从而寿命降低。在掺杂物半导体中，非平衡少子寿命比本征半导体中的短，其寿命与杂质浓度成反比，实验测量样品C时，因设备精度问题无法测得掺杂物半导体少子寿命；样品过轻，为增加其与电极接触，须在电极上涂上一些水。
