半导体物理实验 06 - | PN结正向压降的温度特性

最新推荐文章于 2024-08-05 14:56:19 发布
最新推荐文章于 2024-08-05 14:56:19 发布
阅读量4.3k 收藏 7
点赞数
分类专栏： 电子科学与技术 文章标签： PN结 正向压降 温度特性 半导体物理 半导体材料
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Neutionwei/article/details/118708706
版权
本文探讨了PN结正向压降随温度变化的实验，通过测绘曲线确定灵敏度，并介绍了测温方法。实验以恒流条件为基础，结合原理解析，揭示了温度对半导体器件性能的关键影响。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、实验目的和任务

1、了解PN结正向压降随温度变化的基本关系式；

2、在恒定正向电流条件下，测绘PN结正向压降随温度变化曲线，并由此确定其灵敏度；

3、学习用PN结测温的方法。

二、实验原理

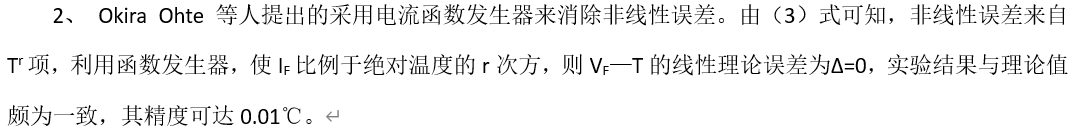

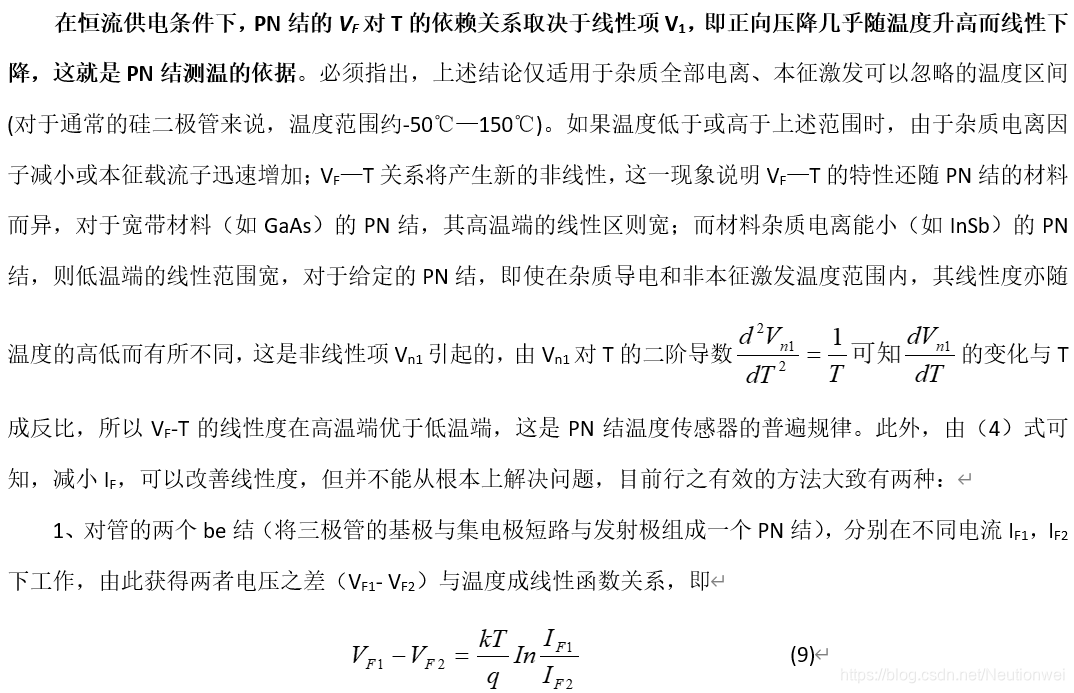

（一）PN结正向压降与温度的关系

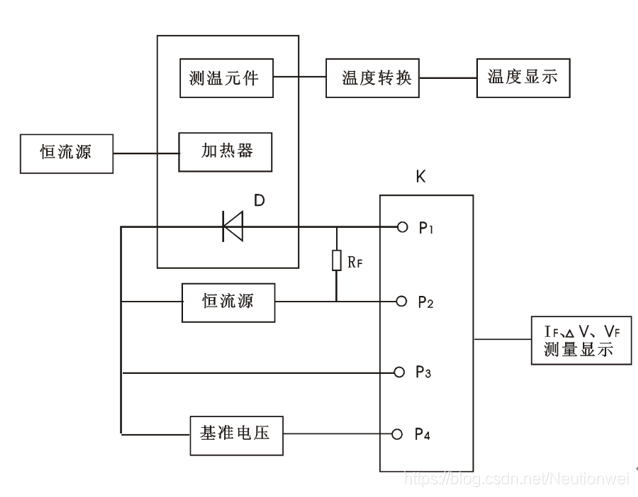

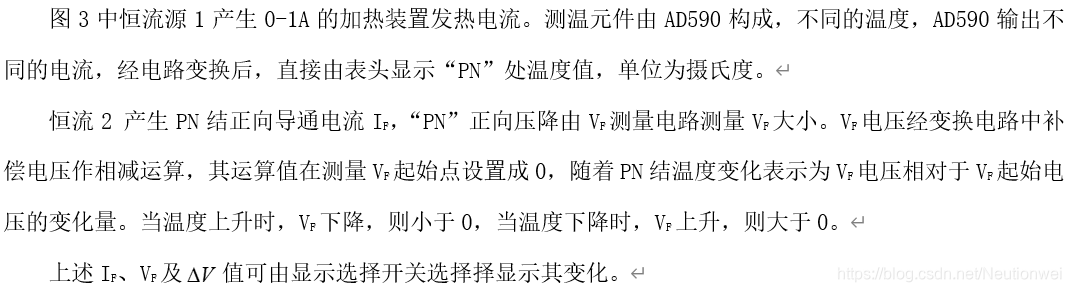

三、实验设备

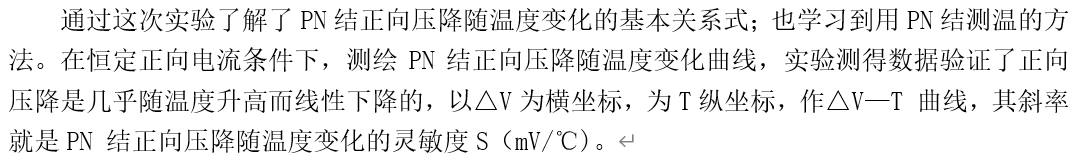

四、实验结论
