Betweenness Centrality (from wikipedia)

在图论中，介数中心性（英語：Betweenness Centrality）是基于最短路径针对网络图中心性的衡量标准之一。针对全连接网络图，其中任意两个节点均至少存在一个最短路径，在无权重网络图中该最短路径是路径包含边的数量求和，加权网络图中该最短路径则是路径包含边的权重求和。每个节点的介数中心性即为这些最短路径穿过该节点的次数。

Girvan-Newman algorithm （格里-纽曼算法）

1. 首先计算网络中所有现有边的介数。
2. 具有最高介数的边被去除。
3. 重新计算所有受移除影响的边的介数。
4. 重复步骤 2 和 3，直到所有的边都计算完。

Girvan-Newman example

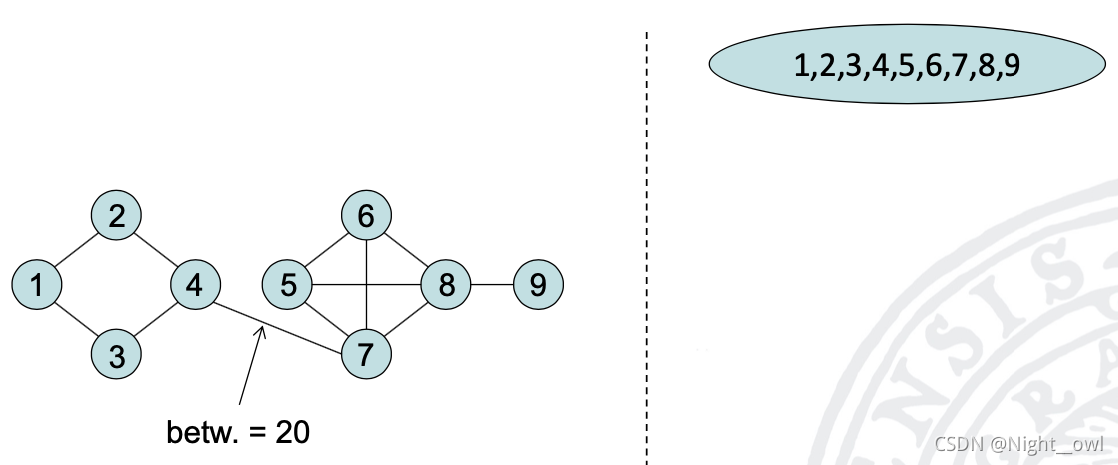

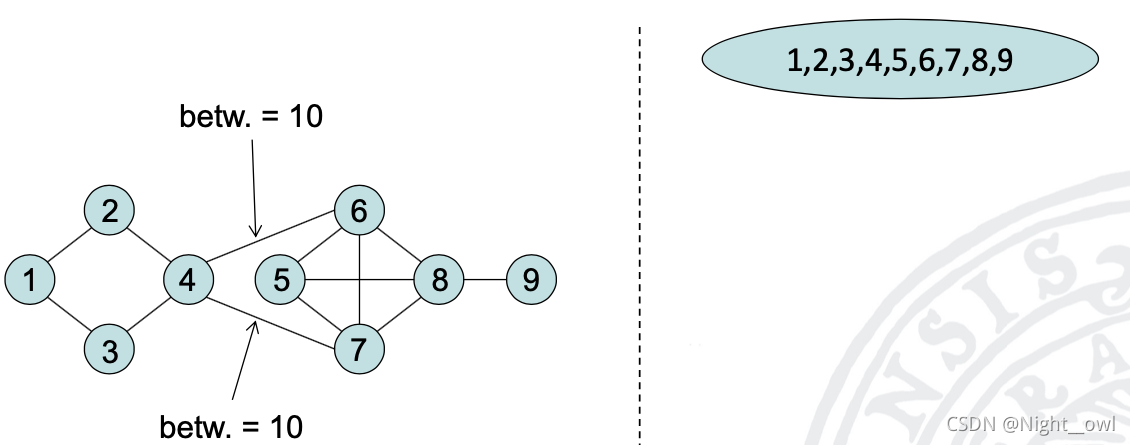

1. 遍历所有边的介数，4-6，4-7这两条边的介数为10，移除4-6，重复计算所有受移除影响的边的介数

2.这里4-7的介数最大，那么就将这条边移除4-7。

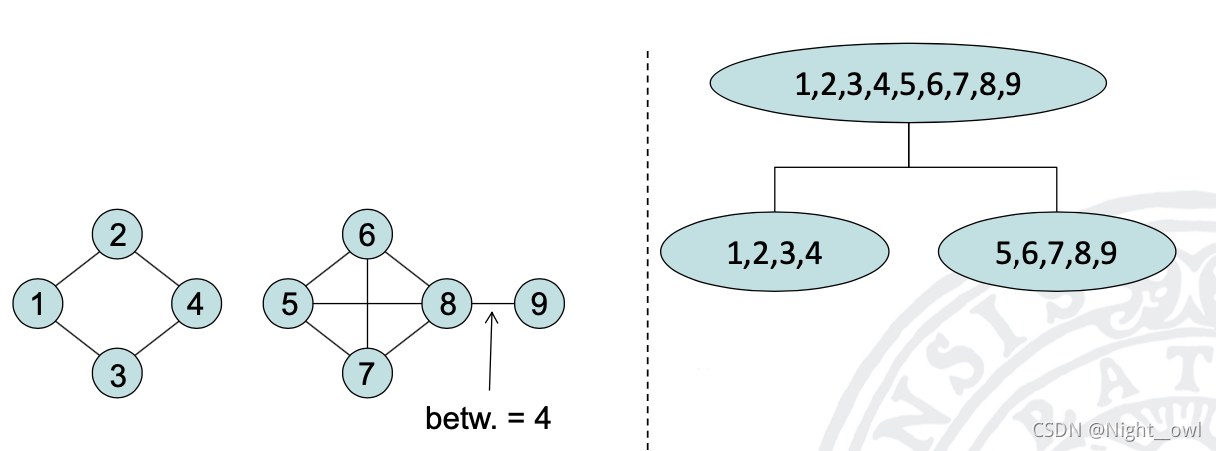

3. 移除之后我们可以看到，原来的一个图类变成了两个簇。然后重新计算图中的介数。

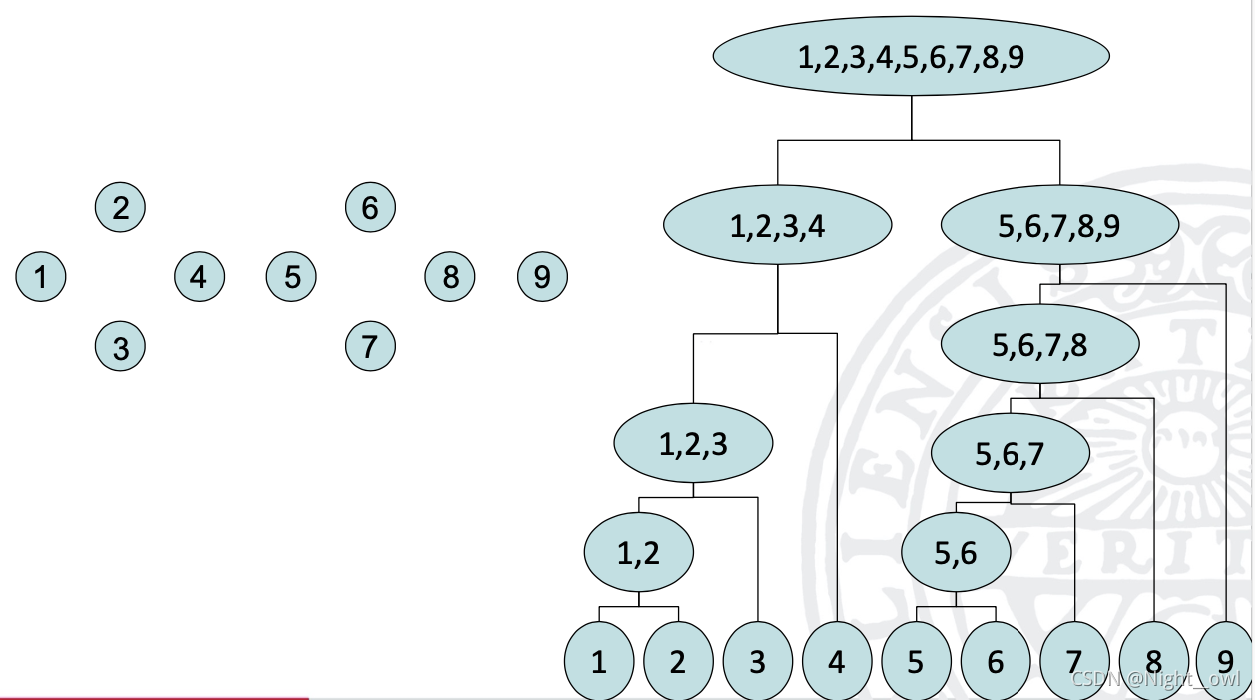

4. 最后一直迭代，可以得到以下簇分布。

Modularity（模块化）

模块化是衡量网络或图结构的度量，它衡量将网络划分为模块（也称为组、集群或社区）的强度。模块化程度高的网络，模块内节点间连接密集，不同模块间节点间连接稀疏。模块化通常用于检测网络中社区结构的优化方法。然而，已经表明模块化受到分辨率限制，因此无法检测小社区。包括动物大脑在内的生物网络表现出高度的模块化。下面是模块化计算的公式。

$Q= \frac{1}{2m} \sum_{i,j}(a_{ij}-\frac{k_ik_j}{2m})\delta (\gamma_i,\gamma_j)$

参数	定义
m	图中边的数量
i,j	节点标识
$a_{ij}$	如果节点 i 和节点 j 是相连的，那么 $a_{ij} = 1, otherwise\ a_{ij} = 0$
$k_i$	表示节点 i 的度（degree）
$\delta (a,b)$	如果 a = b， value = 1, otherwise 0.
$\gamma_i$	community (社区｜簇)标识

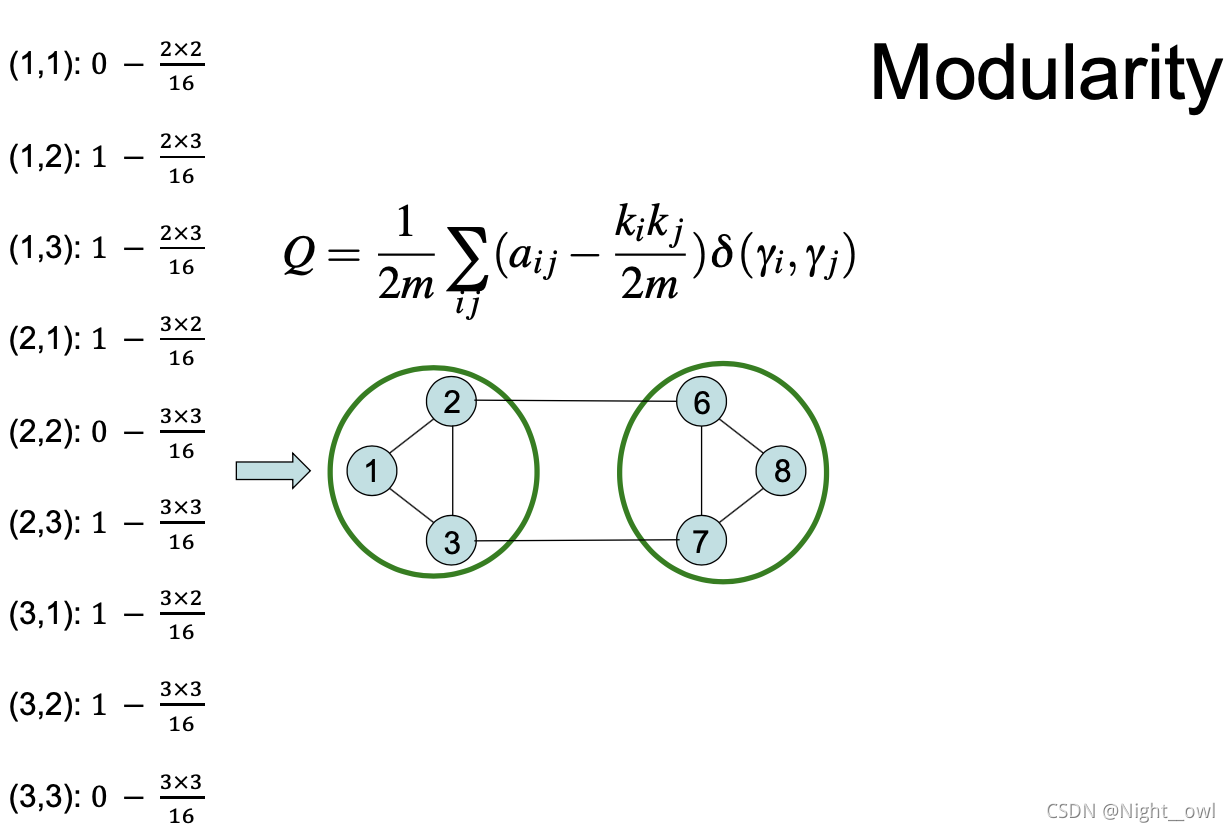

Modularity计算示例

Louvain Algorithm

该算法的核心思想很简单：

将图中所有的节点都看作一个个独立的社区，最开始社区的数目与节点的个数相同

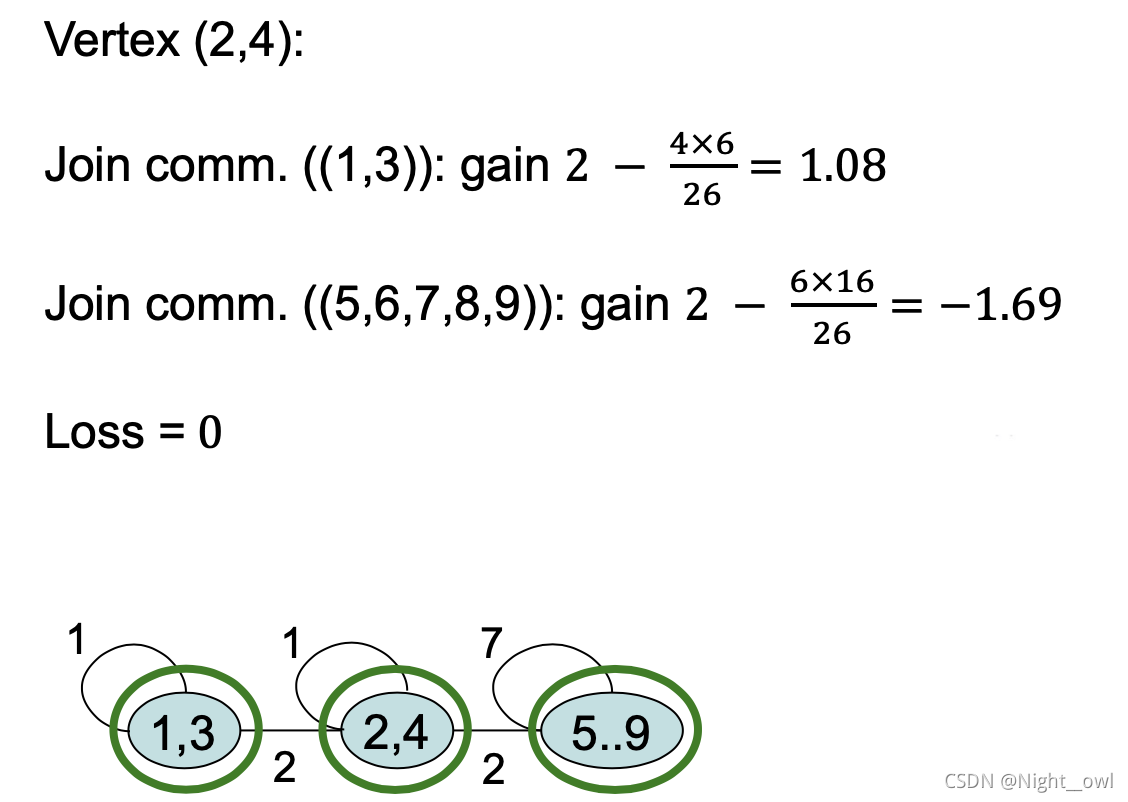

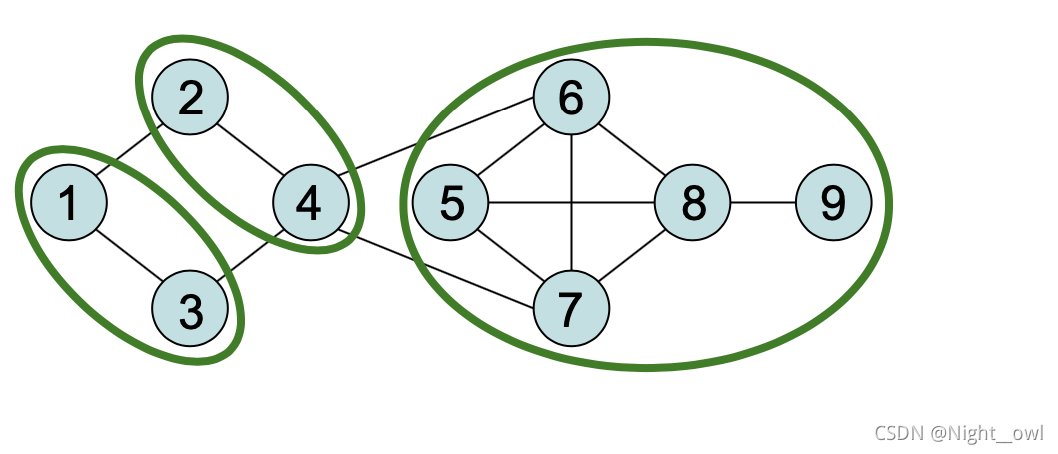

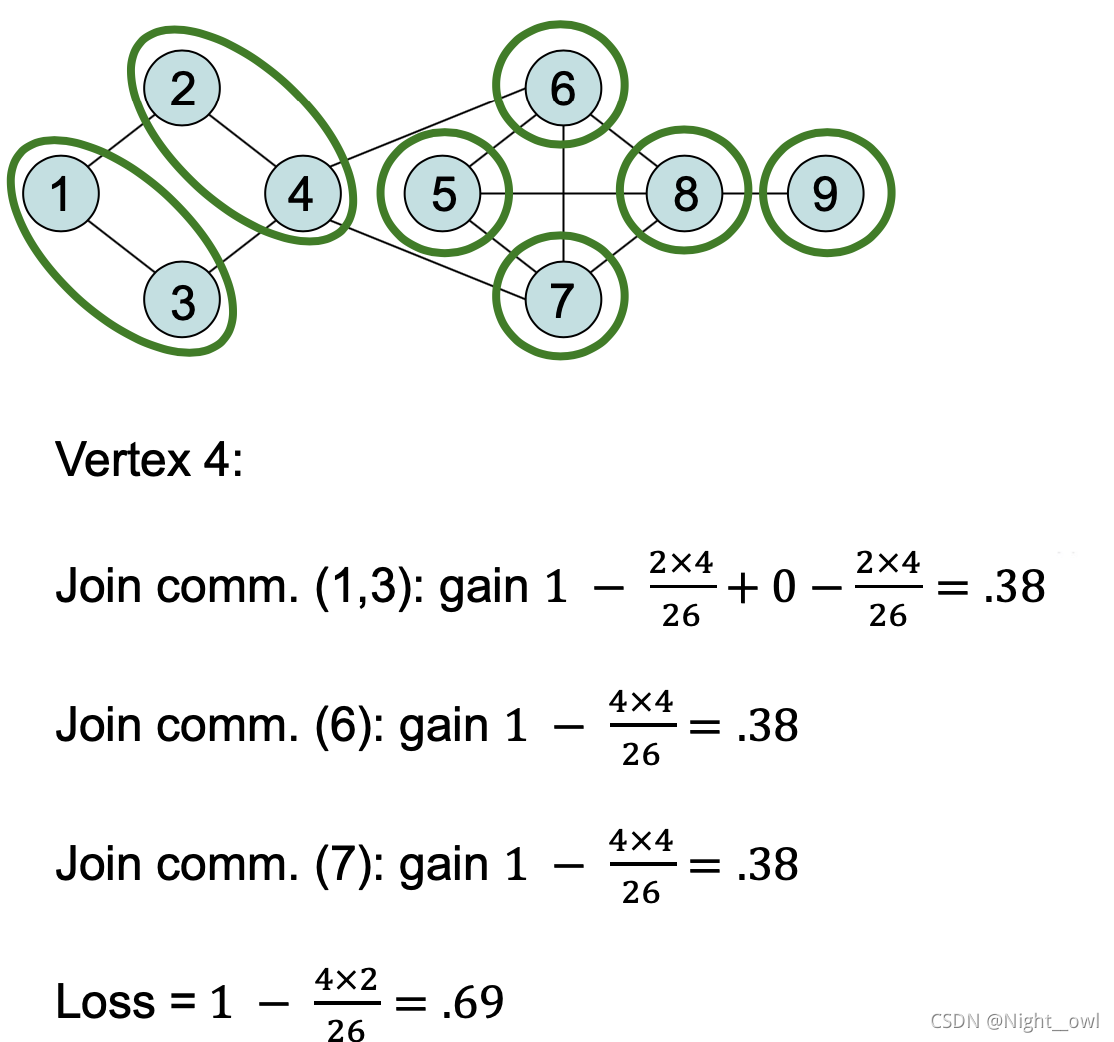

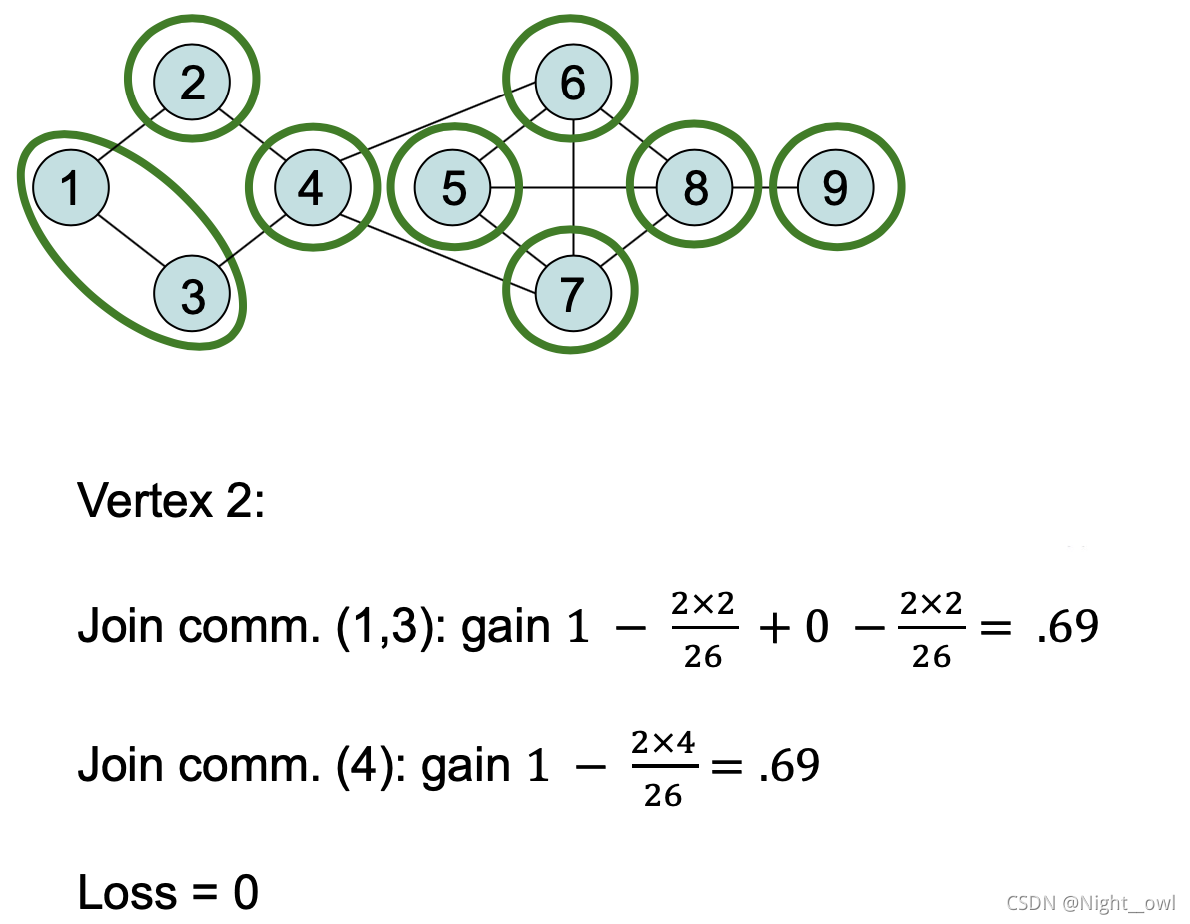

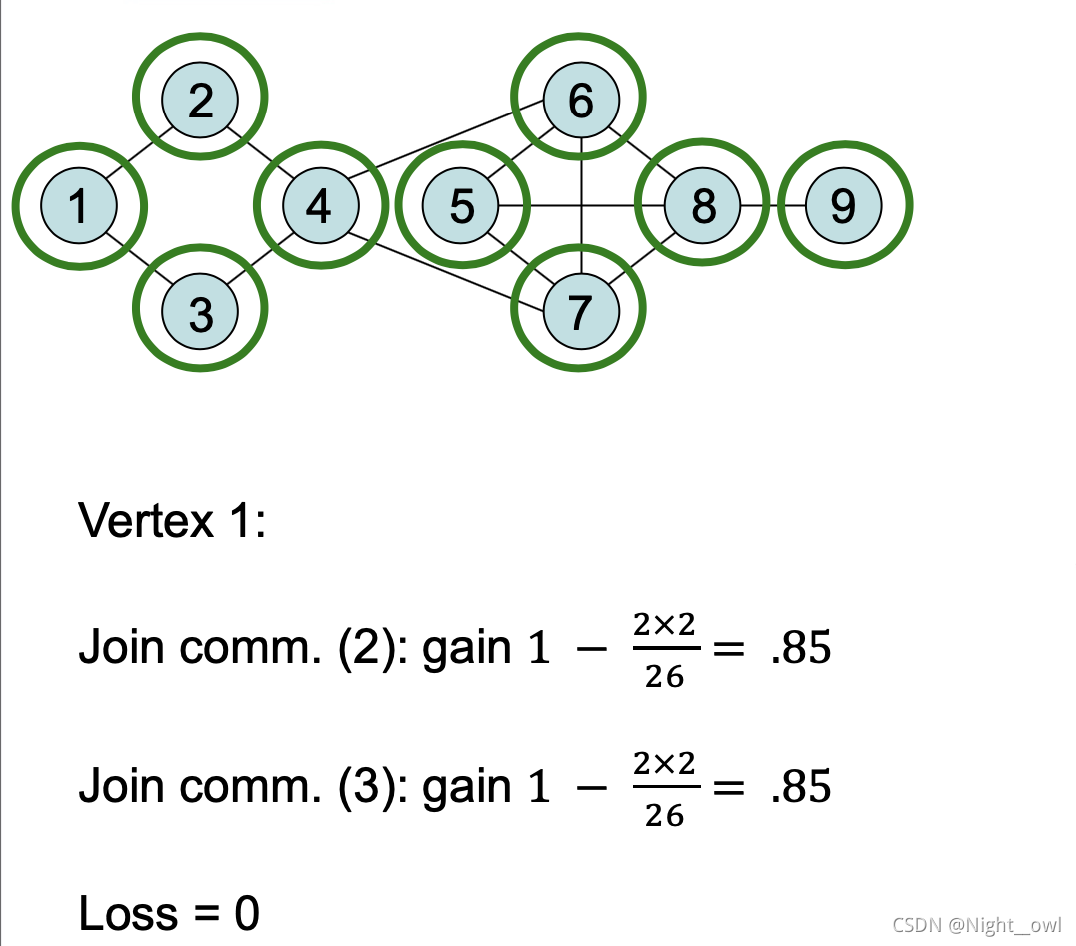

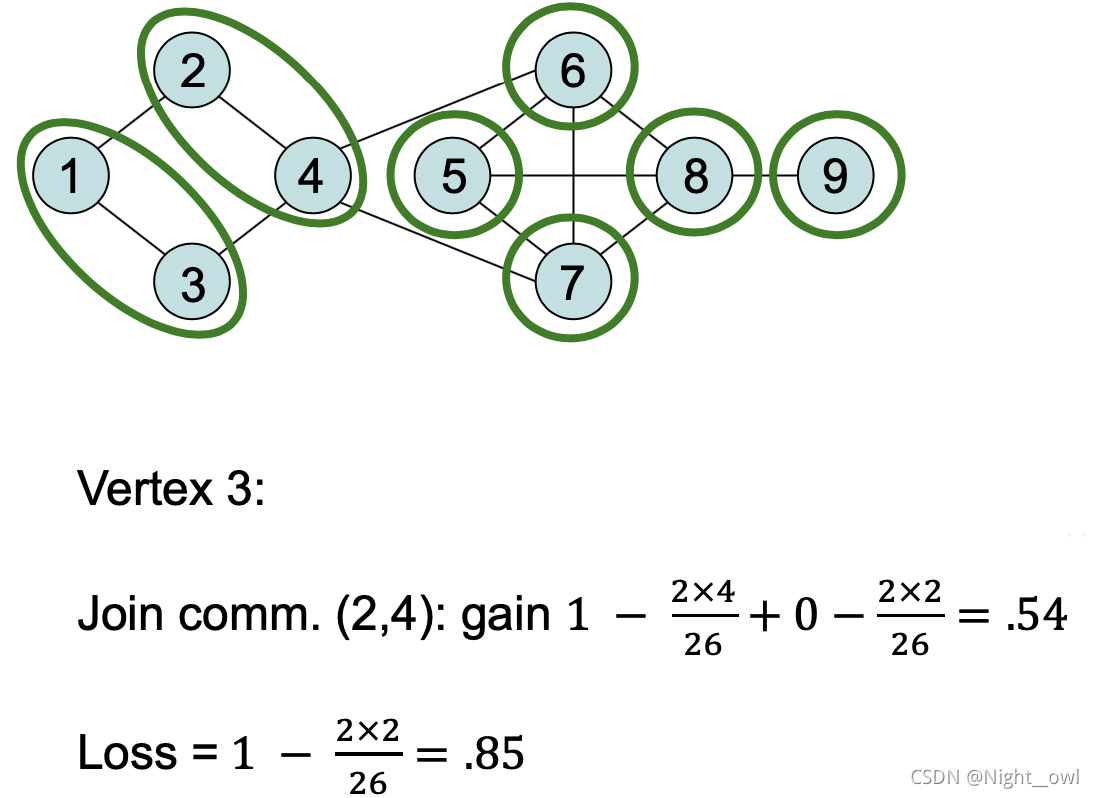

对于节点 i ，依次分配到其他社区，并计算分配前和分配后的模块度（modularity） $\Delta Q$ ，并记录最大的邻居节点，如果该值大于0，那么就将节点i分配到邻居节点所在的社区，否则保持不变。
重复2，直到所有节点的所属社区不再变化

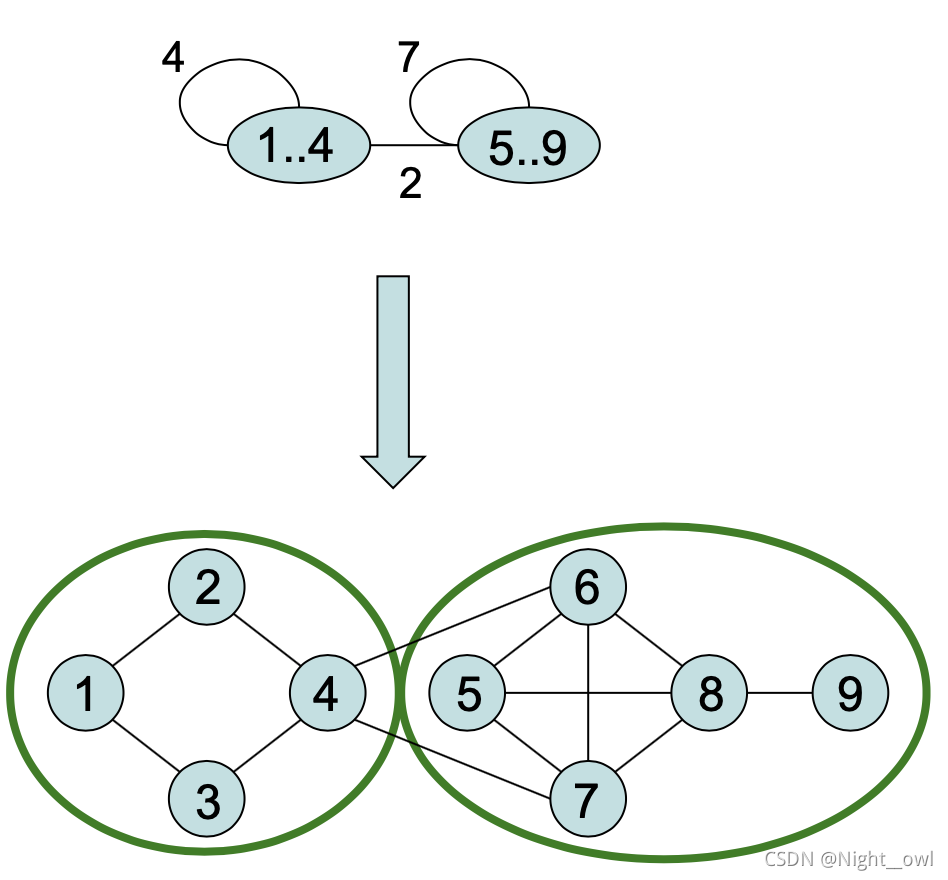

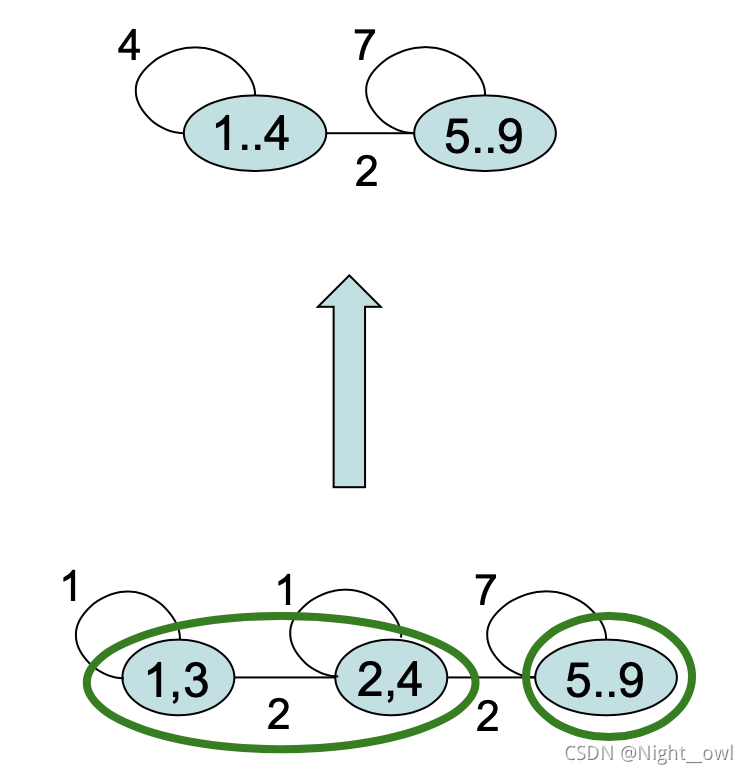

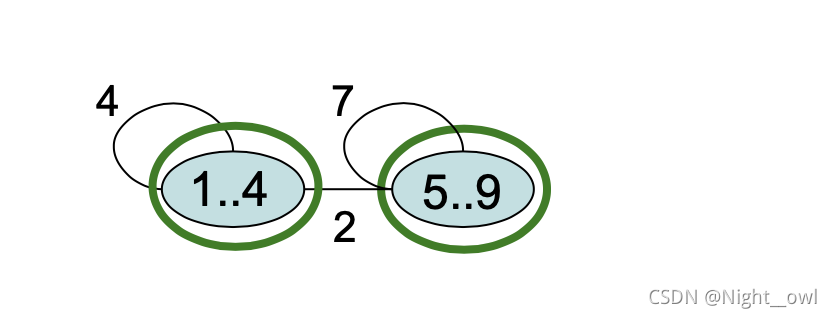

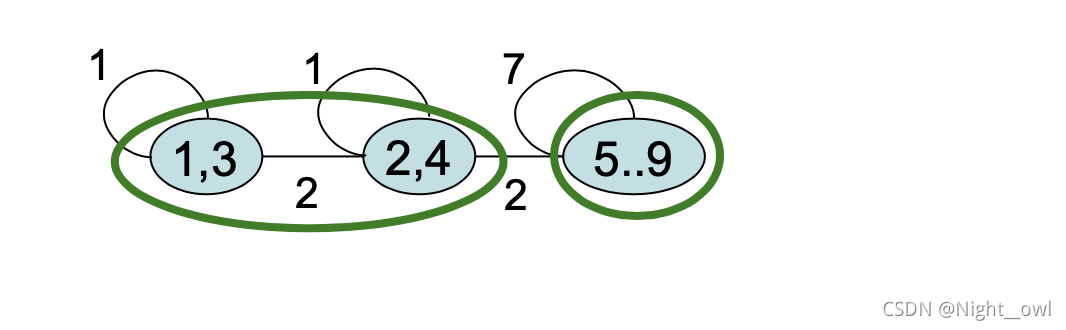

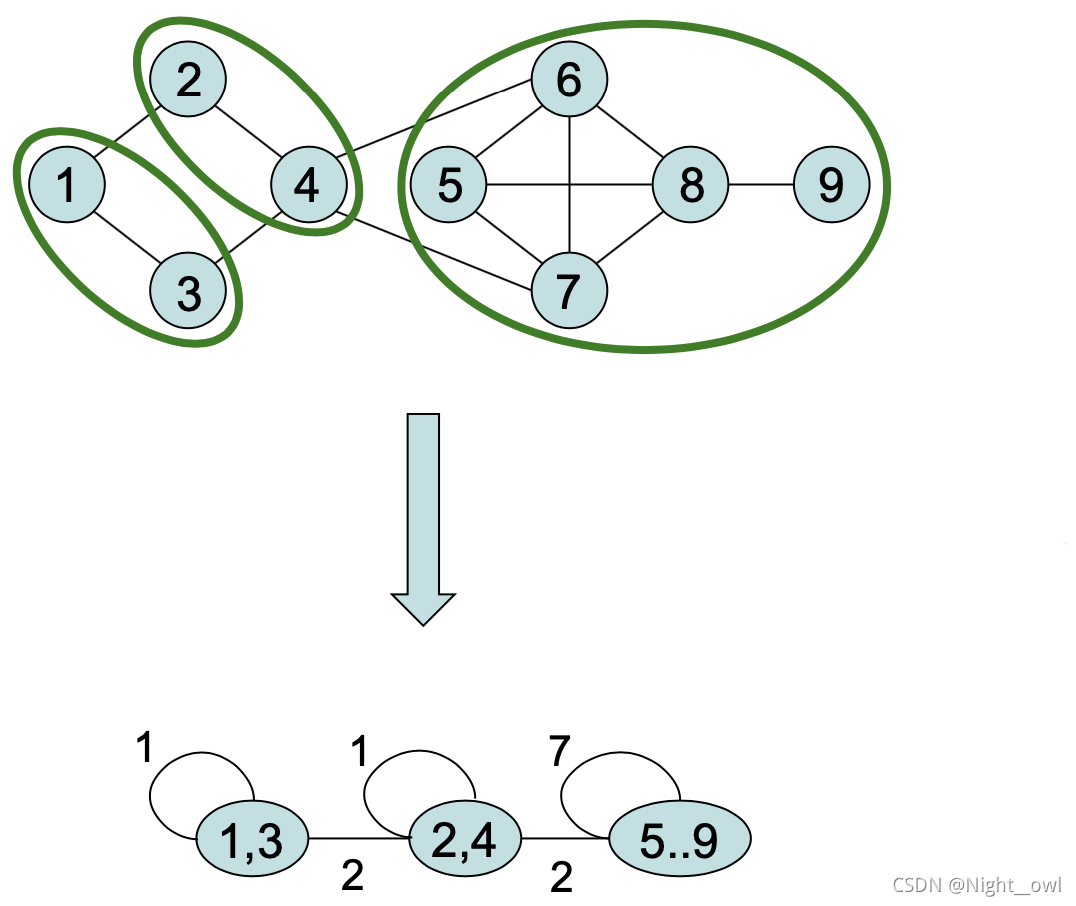

得到的新的社区，可以进行图压缩，通俗地讲就是将同一社区节点压缩成一个新的节点，同时记录社区内节点之间的边的权重当作新节点的边的权重，社区间的边权重转化为新节点的度。
重复步骤1，直到整个图的模块度不再发生变化。
