梯度直方图（Histogram of Gradients）

介绍

方向梯度直方图（英语：Histogram of oriented gradient，简称HOG）是应用在计算机视觉和图像处理领域，用于目标检测的特征描述器。这项技术是用来计算局部图像梯度的方向信息的统计值。这种方法跟边缘方向直方图（edge orientation histograms）、尺度不变特征变换（scale-invariant feature transform descriptors）以及形状上下文方法（ shape contexts）有很多相似之处，但与它们的不同点是：HOG描述器是在一个网格密集的大小统一的细胞单元（dense grid of uniformly spaced cells）上计算，而且为了提高性能，还采用了重叠的局部对比度归一化（overlapping local contrast normalization）技术。

思想

HOG描述器最重要的思想是：在一副图像中，局部目标的表象和形状（appearance and shape）能够被梯度或边缘的方向密度分布很好地描述。具体的实现方法是：首先将图像分成小的连通区域，我们把它叫细胞单元。然后采集细胞单元中各像素点的梯度的或边缘的方向直方图。最后把这些直方图组合起来就可以构成特征描述器。为了提高性能，我们还可以把这些局部直方图在图像的更大的范围内（我们把它叫区间或block）进行对比度归一化（contrast-normalized），所采用的方法是：先计算各直方图在这个区间（block）中的密度，然后根据这个密度对区间中的各个细胞单元做归一化。通过这个归一化后，能对光照变化和阴影获得更好的效果。

优点

与其他的特征描述方法相比，HOG描述器有很多优点。首先，由于HOG方法是在图像的局部细胞单元上操作，所以它对图像几何的（geometric）和光学的（photometric）形变都能保持很好的不变性，这两种形变只会出现在更大的空间领域上。其次，作者通过实验发现，在粗的空域抽样（coarse spatial sampling）、精细的方向抽样（fine orientation sampling）以及较强的局部光学归一化（strong local photometric normalization）等条件下，只要行人大体上能够保持直立的姿势，就容许行人有一些细微的肢体动作，这些细微的动作可以被忽略而不影响检测效果。综上所述，HOG方法是特别适合于做图像中的行人检测的。

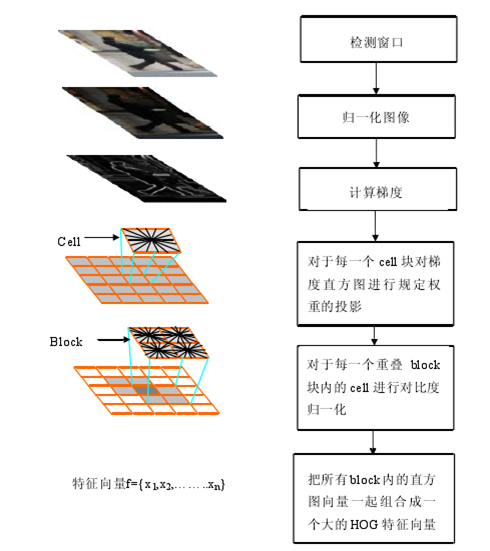

实现

1）图像归一化

归一化图像的主要目的是提高检测器对光照的鲁棒性，因为实际的人体目标可能出现的各种不同的场合，检测器，必须对光照不太敏感才会有好的效果。

2)利用一阶微分计算图像梯度

图像平滑

对于灰度图像，一般为了去除噪点，所以会先利用离散高斯平滑模板进行平滑：高斯函数在不同平滑的尺度下进行对灰度图像进行平滑操作，Dalal等实验表明在下，人体检测效果最佳（即不做高斯平滑），使得错误率缩小了约一倍。不做平滑操作，可能原因：图像时基于边缘的，平滑会降低边缘信息的对比度，从而减少图像中的信号信息。

梯度法求图像梯度

一阶微分处理一般对灰度阶梯有较强的响应

一阶微分：

对于函数f(x,y)，在其坐标（x,y）上的梯度是通过如下二维列向量定义的：

这个向量的模值由下式给出：

因为模值的计算开销比较大，一般可以按如下公式近似求解：

Dalal等人利用许多一阶微分模板进行求梯度近似值，但在实验中表明模板[-1,0,1]效果最好。

采用模板[-1,0,1]为例计算图像梯度以及方向，通过梯度模板计算水平和垂直方向的梯度分别如下：

其中，分别表示该像素点的水平，垂直梯度值。计算该像素点的梯度值（梯度强度）以及梯度方向：

对于梯度方向的范围限定，一般采用无符号的范围，故梯度方向可表示为：

3)基于梯度幅值的方向权重投影

HOG结构

通常使用的HOG结构大致有三种：矩形HOG（简称为R-HOG），圆形HOG和中心环绕HOG。它们的单位都是Block（即块）。Dalal的试验证明矩形HOG和圆形HOG的检测效果基本一致，而环绕形HOG效果相对差一些。

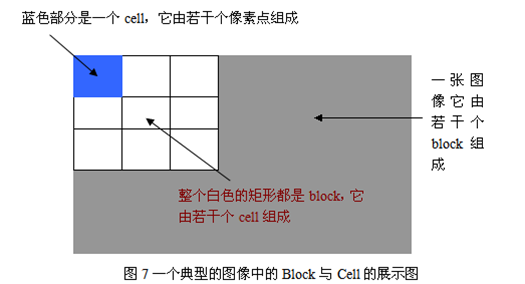

矩形HOG块的划分：

一般一个块（Block）都由若干单元（Cell）组成，一个单元都有如干个像素点组成。

在每个Cell中有独立做梯度方向统计，从而以梯度方向为横轴的的直方图，前面我们已经提到过，梯度方向可取0度到180度或0度~360度，但dalal实验表明，对于人体目标检测0度~180度这种忽略度数正负级的方向范围能够取得更好的结果。然后又将这个梯度分布平均分成n个方向角度（orientation bins），每个方向角度范围都会对应一个直方柱。

根据Dalal等人实验，在人体目标检测中，在无符号方向角度范围并将其平均分成9份（bins）能取得最好的效果，当bin的数目继续增大效果改变不明显，故一般在人体目标检测中使用bin数目为9范围0~180度的度量方式。

Block中各个参数的最终选取：

对于人体对象检测，块的大小为3×3个单元格，单元格的大小为6×6个象素时，检测效果是最好的，错误率约为10%左右。块的大小为2×2个单元格，单元格大小为8×8个象素时，也相差无几。6－8个象素宽的单元格，2－3个单元格宽的块，其错误率都在最低的一个平面上。块的尺寸太大时标准化的作用被削弱了从而导致错误率上升，而如果块的尺寸太小时，有用的信息反而会被过滤掉。

在实际应用中，在Block和Cell划分之后，对于得到各个像区域中，有时候还会为了进行一次高斯平滑，但是对于人体目标检测等问题，该步骤往往可以忽略，实际应用效果不大，估计在主要还是去除区域中噪点，因为梯度对于噪点相当敏感。

对梯度方向的投影权重方式的选取：

对于梯度方向的加权投影，一般都采用一个权重投影函数，它可以是像素点的梯度幅值，梯度幅值的平方根或梯度幅值的平方，甚至可以使梯度幅值的省略形式，它们都能够一定程度上反应出像素上一定的边缘信息。根据Dalal等人论文的测试结果，采用梯度幅值量级本身得到的检测效果最佳，使用量级的平方根会轻微降低检测结果，而使用二值的边缘权值表示会严重降低效果（约为5%个单位10-4FPPW（False Positives Per Window））。

4)HOG特征向量归一化

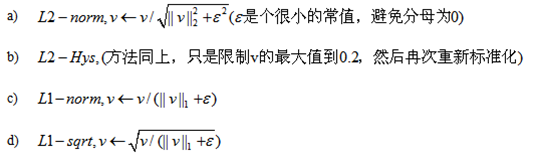

对block块内的HOG特征向量进行归一化。对block块内特征向量的归一化主要是为了使特征向量空间对光照，阴影和边缘变化具有鲁棒性。还有归一化是针对每一个block进行的，一般采用的归一化函数有以下四种：

在人体检测系统中进行HOG计算时一般使用L2-norm，Dalal的文章也验证了对于人体检测系统使用L2-norm的时候效果最好。

5)得出HOG最终的特征向量

3.HOG的应用：

主要用在object detection 领域，特别是行人检测，智能交通系统，当然也有文章提到把HOG用在手势识别，人脸识别等方面。

4.HOG与SIFT区别

HOG和SIFT都属于描述子，以及由于在具体操作上有很多相似的步骤，所以致使很多人误认为HOG是SIFT的一种，其实两者在使用目的和具体处理细节上是有很大的区别的。HOG与SIFT的主要区别如下：

①　SIFT是基于关键点特征向量的描述。

②　HOG是将图像均匀的分成相邻的小块，然后在所有的小块内统计梯度直方图。

③　SIFT需要对图像尺度空间下对像素求极值点，而HOG中不需要。

④　SIFT一般有两大步骤，第一个步骤是对图像提取特征点，而HOG不会对图像提取特征点。

5.HOG的优点：

HOG表示的是边缘（梯度）的结构特征，因此可以描述局部的形状信息；

位置和方向空间的量化一定程度上可以抑制平移和旋转带来的影响；

采取在局部区域归一化直方图，可以部分抵消光照变化带来的影响。

由于一定程度忽略了光照颜色对图像造成的影响，使得图像所需要的表征数据的维度降低了。

而且由于它这种分块分单元的处理方法，也使得图像局部像素点之间的关系可以很好得到的表征。

6.HOG的缺点：

描述子生成过程冗长，导致速度慢，实时性差；

很难处理遮挡问题。

由于梯度的性质，该描述子对噪点相当敏感

方向梯度直方图(hog)

接下来讲一下计算图像的HOG特征描述符的具体步骤。

我们以下面这张图片为例（宽高为100x200）：

1、图像预处理

可以对图像进行裁剪，并缩放到固定尺寸。

灰度处理是可选操作，因为灰度图像和彩色图像都可以用于计算梯度图，对于彩色图像，先对三通道颜色值分别计算梯度，然后取梯度值最大的那个作为该像素的梯度。

然后进行伽马矫正，调节图像对比度，减少光照对图像的影响（包括光照不均和局部阴影），使过曝或者欠曝的图像恢复正常，更接近人眼看到的图像。

伽马矫正公式：

f(x)=xγ

即输出图像是输入图像的幂函数，指数为 γ ​。

代码实现如下：

import cv2
import numpy as np
img = cv2.imread('gamma.jpg', 0)
img2 = np.power(img/float(np.max(img)), 1.5)

γ ​越大，图像越暗；为1时，表示没有变化。

2、计算梯度图

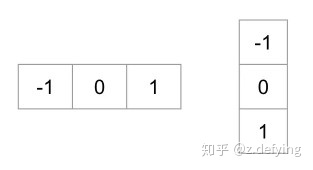

为了得到梯度直方图，那么首先需要计算水平和垂直梯度，这可以通过使用以下内核过滤图像来实现，分别用于计算水平梯度和垂直梯度。

我们可以使用内核大小为1的Sobel算子，来获得相同的结果。

关于Sobel计算梯度的详细内容，可以去看 这篇文章，本文不过多介绍了哈。

然后再计算x和y方向梯度的合梯度，包括幅值和方向：

g=gx2+gy2θ=arctangygx

注意：梯度方向会取绝对值，因此得到的角度范围是 [0,180°]。

代码如下：

import cv2
import numpy as np
​
# Read image
img = cv2.imread('runner.jpg')
img = np.float32(img) / 255.0  # 归一化
​
# 计算x和y方向的梯度
gx = cv2.Sobel(img, cv2.CV_32F, 1, 0, ksize=1)
gy = cv2.Sobel(img, cv2.CV_32F, 0, 1, ksize=1)
​
# 计算合梯度的幅值和方向（角度）
mag, angle = cv2.cartToPolar(gx, gy, angleInDegrees=True)

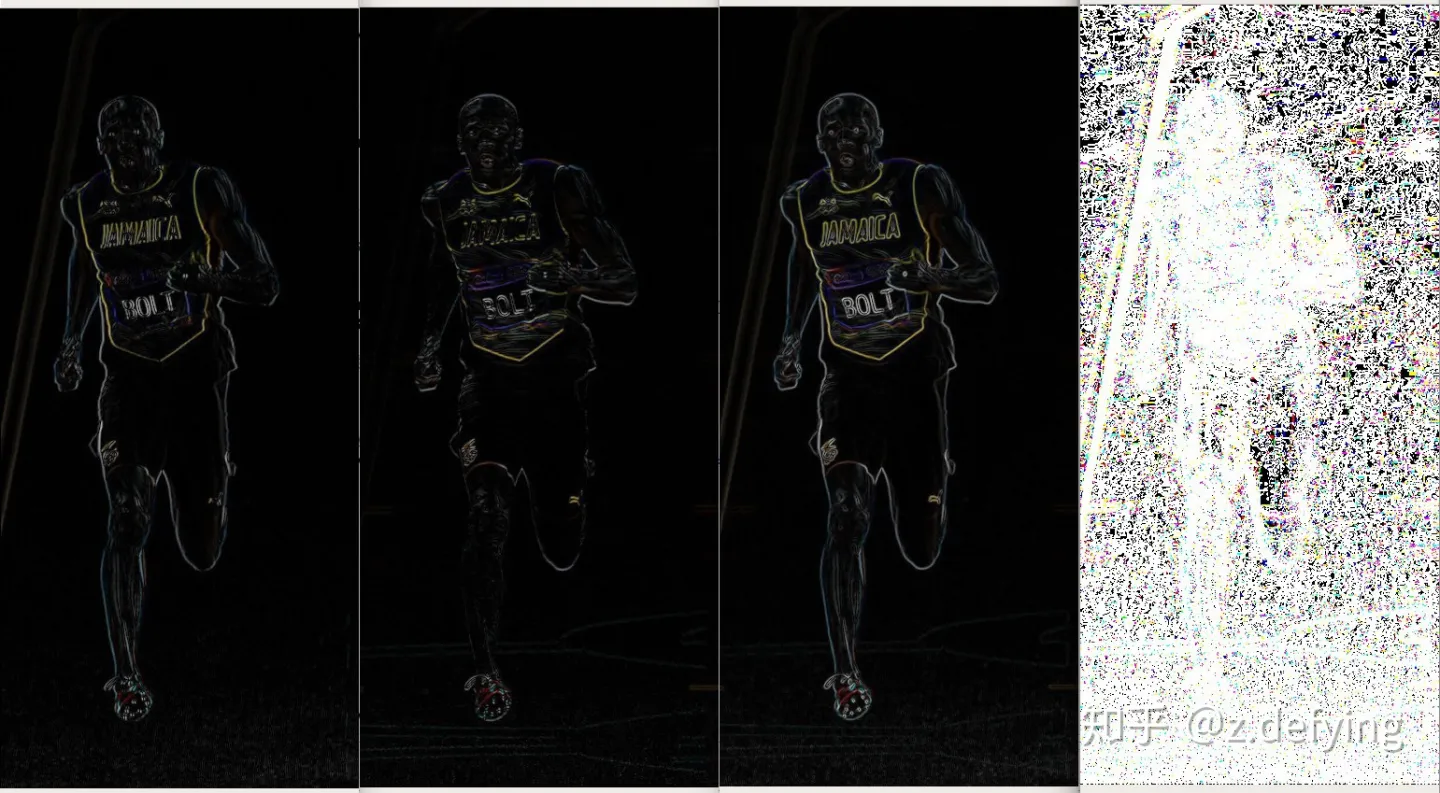

如下分别为x方向梯度图，y方向梯度图，梯度幅值图,梯度方向图：

在每个像素处，梯度有一个大小和一个方向。x方向梯度图会强化垂直边缘特征，y方向梯度图会强化水平边缘特征。这就使得有用的特征（轮廓）得到保留，无关不重要的信息被去除。

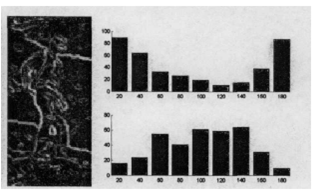

3、计算梯度直方图

在这一步，我们先把整个图像划分为若干个8x8的小单元，称为cell，并计算每个cell的梯度直方图。这个cell的尺寸也可以是其他值，根据具体的特征而定。

为什么我们要把图像分成若干个8x8的小单元？

这是因为对于一整张梯度图，其中的有效特征是非常稀疏的，不但运算量大，而且效果可能还不好。于是我们就使用特征描述符来表示一个更紧凑的特征。一个8x8的小单元就包含了8x8x2 = 128个值，因为每个像素包括梯度的大小和方向。

现在我们要把这个8x8的小单元用长度为9的数组来表示，这个数组就是梯度直方图。这种表示方法不仅使得特征更加紧凑，而且对单个像素值的变化不敏感，也就是能够抗噪声干扰。

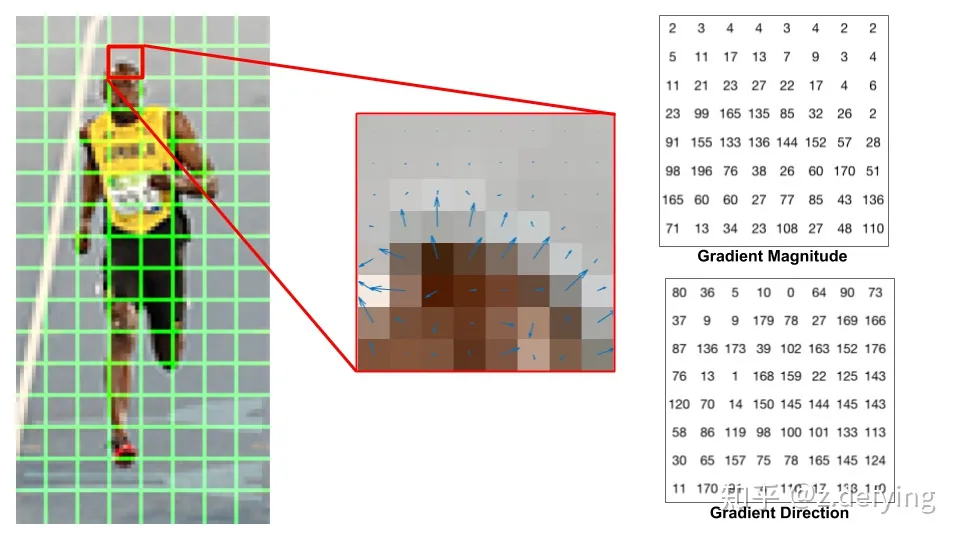

我们来看一下图片中的一个cell中的梯度：

中间那张图中的箭头表示梯度，箭头方向表示梯度方向，箭头长度表示梯度大小。

右图是 8×8 的cell中表示梯度的原始数字，注意角度的范围介于0到180度之间，而不是0到360度， 这被称为“无符号”梯度，因为两个完全相反的方向被认为是相同的。

现在我们来计算cell中像素的梯度直方图，先将角度范围分成9份，也就是9 bins，每20°为一个单元，也就是这些像素可以根据角度分为9组。将每一份中所有像素对应的梯度值进行累加，可以得到9个数值。直方图就是由这9个数值组成的数组，对应于角度0、20、40、60... 160。

比如上面方向图中蓝圈包围的像素，角度为80度，这个像素对应的幅值为2，所以在直方图80度对应的bin加上2。红圈包围的像素，角度为10度，介于0度和20度之间，其幅值为4，那么这个梯度值就被按比例分给0度和20度对应的bin，也就是各加上2。

还有一个细节需要注意，如果某个像素的梯度角度大于160度，也就是在160度到180度之间，那么把这个像素对应的梯度值按比例分给0度和160度对应的bin。

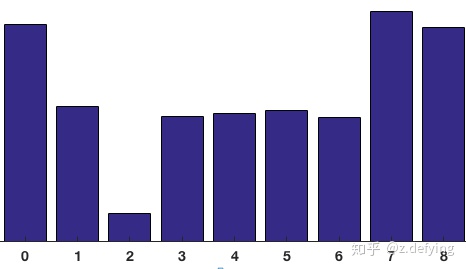

将这 8x8 的cell中所有像素的梯度值加到各自角度对应的bin中，就形成了长度为9的直方图：

可以看到直方图中，0度和160附近有很大的权重，说明了大多数像素的梯度向上或者向下，也就是这个cell是个横向边缘。

现在我们就可以用这9个数的梯度直方图来代替原来很大的三维矩阵，即代替了8x8x2个值。

4、Block 归一化

HOG将8×8的一个区域作为一个cell，再以2×2个cell作为一组，称为block。由于每个cell有9个值，2×2个cell则有36个值，HOG是通过滑动窗口的方式来得到block的，如下图所示：

在前面的步骤中，我们基于图像的梯度对每个cell创建了一个直方图。

但是图像的梯度对整体光照非常敏感，比如通过将所有像素值除以2来使图像变暗，那么梯度幅值将减小一半，因此直方图中的值也将减小一半。 理想情况下，我们希望我们的特征描述符不会受到光照变化的影响，那么我们就需要将直方图“归一化” 。

在说明如何归一化直方图之前，先看看长度为3的向量是如何归一化的。

假设我们有一个向量 [128,64,32]，向量的长度为 1282+642+322=146.64 ，这叫做向量的L2范数。将这个向量的每个元素除以146.64就得到了归一化向量 [0.87, 0.43, 0.22]。

现在有一个新向量，是第一个向量的2倍 [128x2, 64x2, 32x2]，也就是 [256, 128, 64]，我们将这个向量进行归一化，你可以看到归一化后的结果与第一个向量归一化后的结果相同。所以，对向量进行归一化可以消除整体光照的影响。

知道了如何归一化，现在来对block的梯度直方图进行归一化（注意不是cell），一个block有4个直方图，将这4个直方图拼接成长度为36的向量，然后对这个向量进行归一化。

因为使用的是滑动窗口，滑动步长为8个像素，所以每滑动一次，就在这个窗口上进行归一化计算得到长度为36的向量，并重复这个过程。

5、计算HOG特征向量

终于可以计算整个图像的特征描述符了，每滑动一次，一个block就得到一个长度为36的特征向量，那会得到多少个特征向量呢？

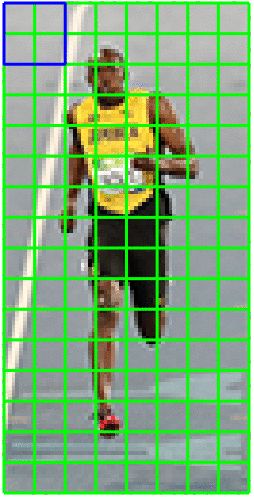

比如上面这个图，将整幅图像划分成cell的个数为8x16，就是横向有8个cell，纵向有16个cell。每个block有2x2个cell的话，那么block的个数为：(16-1)x(8-1)=105。即有7个水平block和15个竖直block。

再将这105个block合并，就得到了整个图像的特征描述符，长度为 105×36=3780。
