智能小车红外测速模块的使用方法(基于STM32的标准库)

基于STM32标准库编程实现智能小车的红外测速所需掌握的知识：

（1）外部中断的配置

（2）定时器的配置

（3）串口的配置

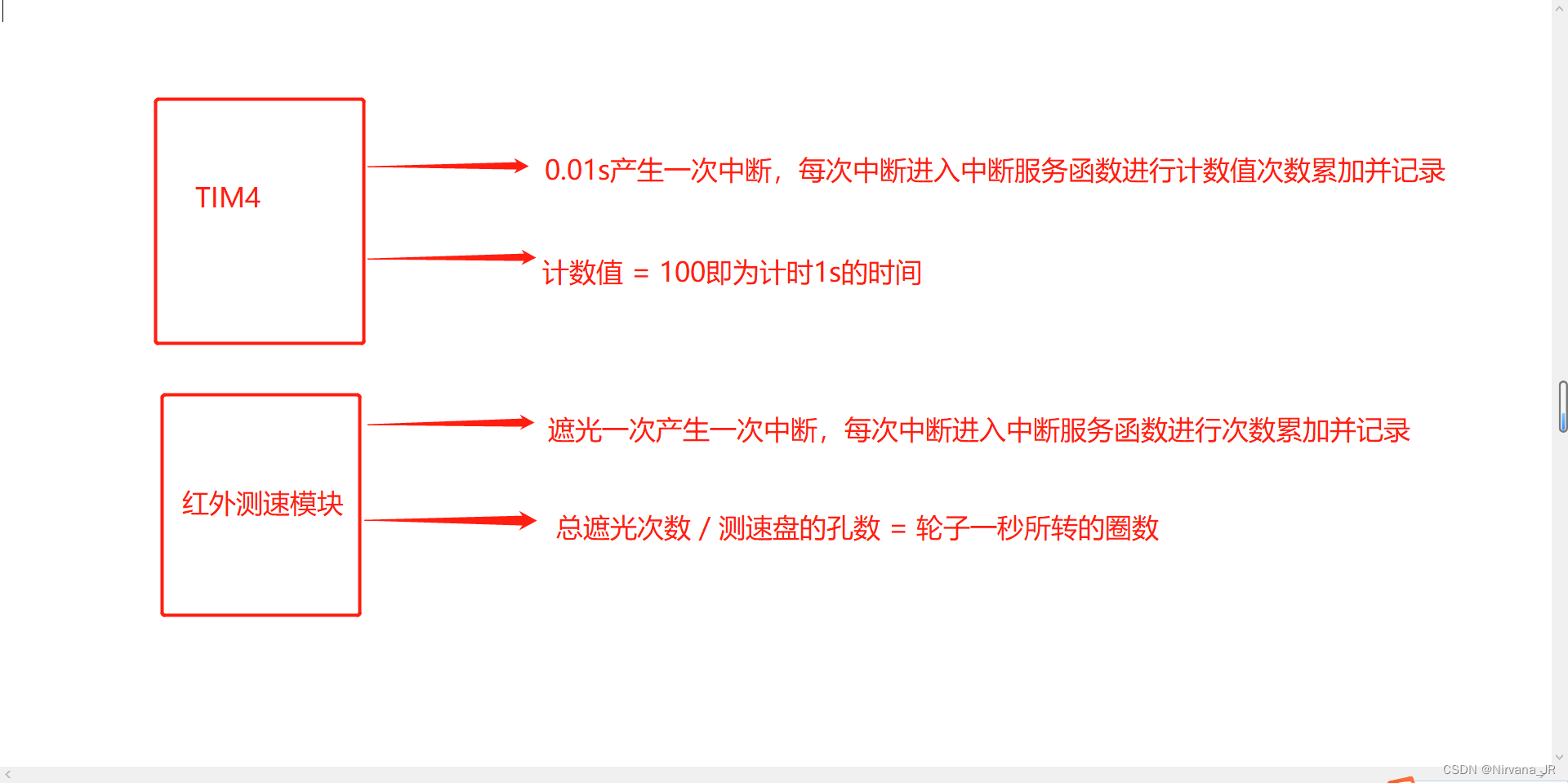

红外测速的核心思路：

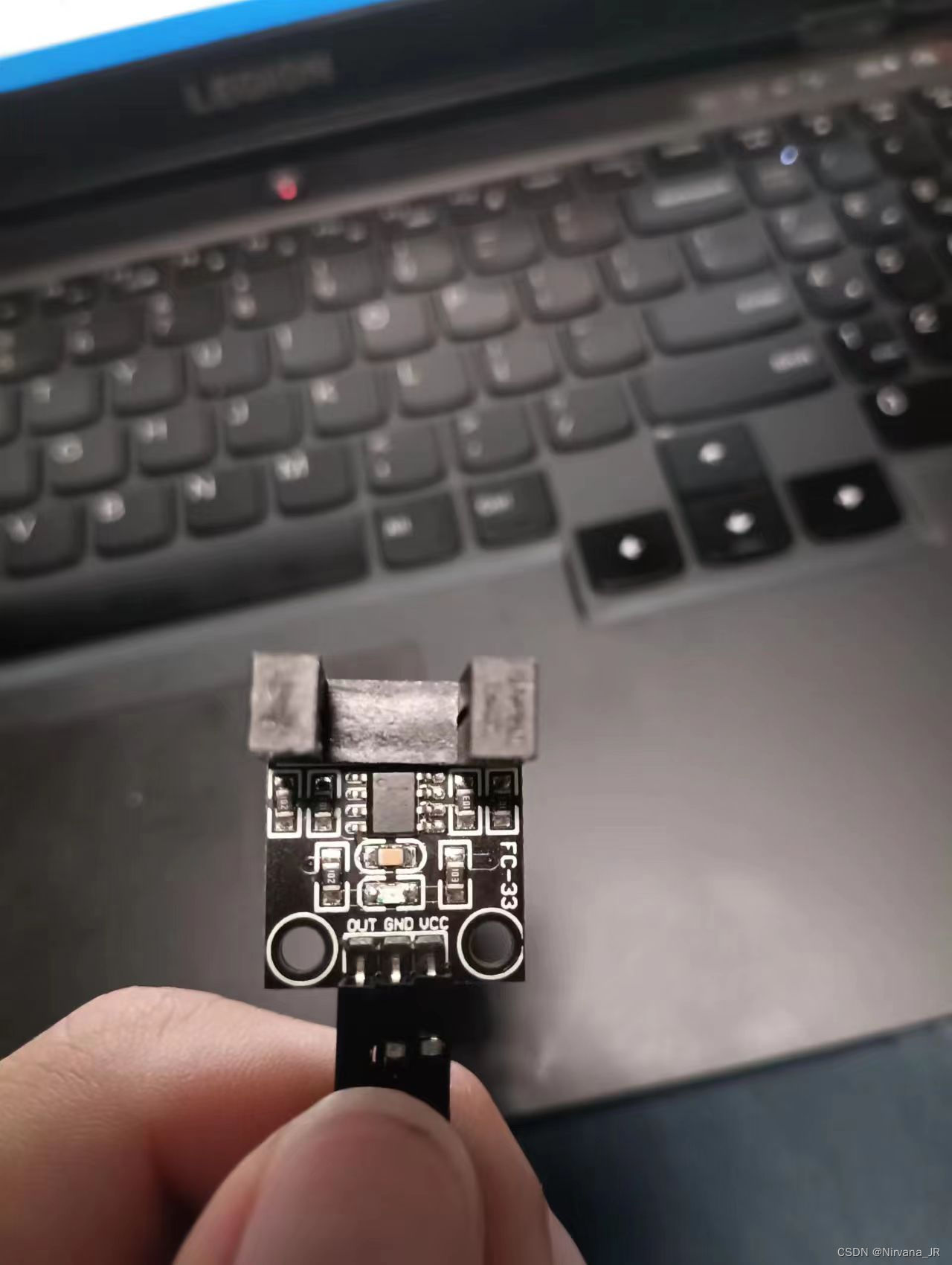

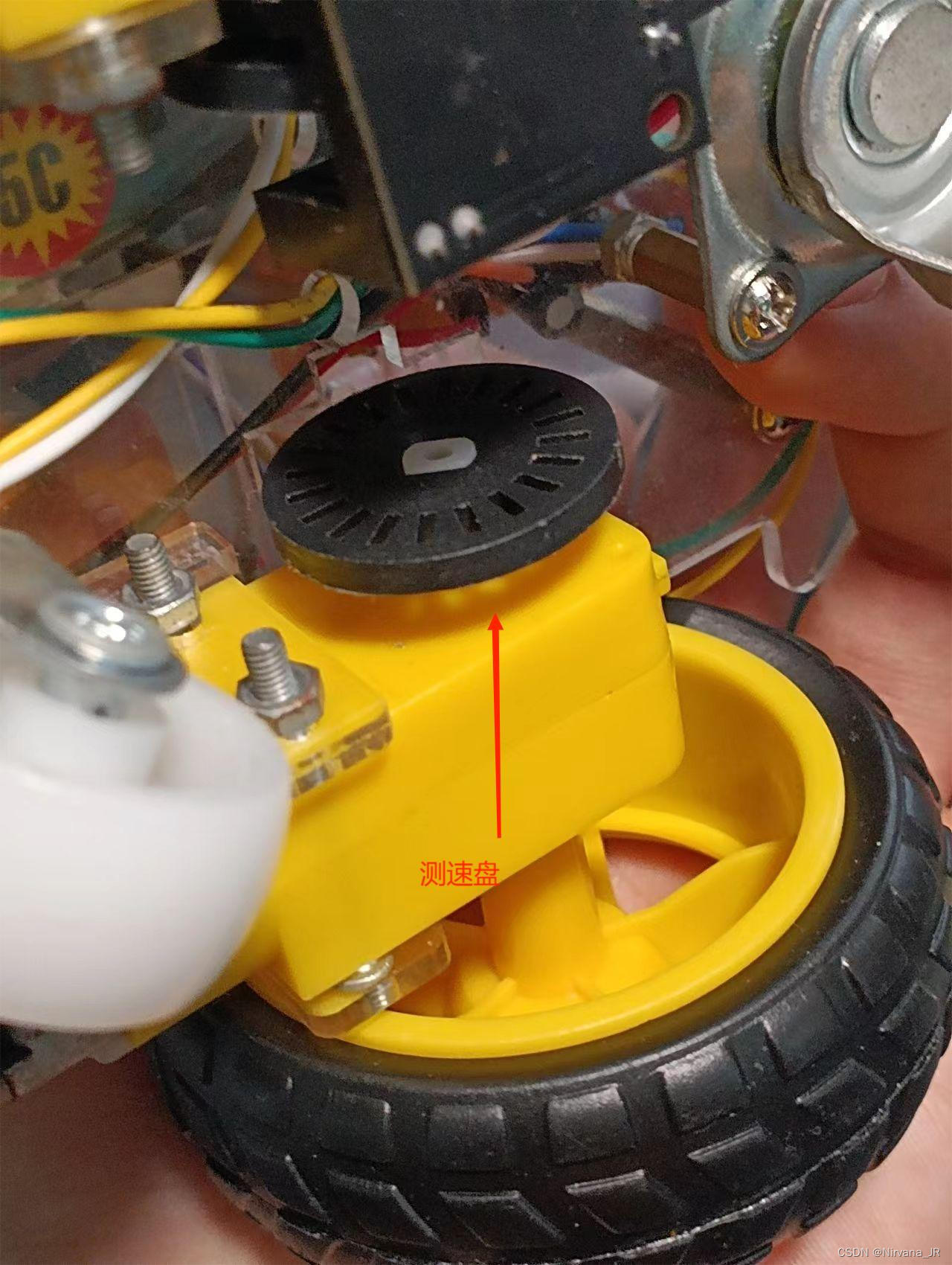

（1）红外测速模通电后，会发出红外线，利用测速盘对红外线进行遮光，使测速模块连接STM32的中断引脚触发中断。每次发生中断，就进入一次中断服务函数，对遮光次数进行累加并记录。

（2）配置定时器为0.01s触发一次中断，每次中断程序自动进入定时器的中断服务函数，设置一个定时器中断次数的计数值，使用if语句判断定时器中断次数如果为100次，即为1s的时间定时，就进行速度的处理。

（3）计算公式：路程 = [ (总遮光次数 / 测速盘孔数) * 2πR / 1000 ]

注意事项：

（1）总遮光次数 / 测速盘孔数 = 测速盘转的圈数

（2）R即为车轮半径，单位为mm，除以1000转换单位为m，易于计算速度单位为m/s

（3）速度 = 路程 / t  (t=1s)

 STM32基于标准库编程的代码：

外部中断配置：

void Exti2_Init(void)
{
	//使能端口A的硬件时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	//配置PA2为输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	//使能系统时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	//将PA2和EXTI2连接一起
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource2);
	//外部中断配置
	EXTI_InitStructure.EXTI_Line = EXTI_Line2;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);
	//配置中断优先级及中断请求
	NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x00;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);
}

 定时器的配置：

oid Time4_Init(void)
{
	//使能硬件时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE);			//0.01s定时,100个0.01s则为1s

	//配置分频值，计数值
	TIM_TimeBaseStructure.TIM_Period = (10000/100)-1;					//T=1/100,(10000/100)=100完成一个计数所需的时间，则1s时间到达需要100个计数值
	TIM_TimeBaseStructure.TIM_Prescaler = 7200-1;  						//36MHz=36000000/3600=10000Hz 的预分频
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

	TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);

	//将PB0引脚连接到定时器4,在此用不到
	 GPIO_PinRemapConfig(GPIO_Remap_TIM4,ENABLE);

	//配置定时器4触发方式
	TIM_ITConfig(TIM4,TIM_IT_Update,ENABLE);

	//配置定时器中断优先级
	NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	//使能定时器
	TIM_Cmd(TIM4,ENABLE);

 串口配置：

void Usart1_Init_2BlueTooth(uint32_t baud)
{

	//配置串口1相关参数:波特率，无校验位，8位数据位，停止位
	USART_InitStructure.USART_BaudRate = baud;											//波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;							//八个数据位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;								//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;									//无校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;		//无硬件流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;						//允许接收发送
	USART_Init(USART1, &USART_InitStructure);

	//配置串口1中断触发方法:接收一个字节触发中断
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
	//配置串口1的中断优先级
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	//使能串口1工作
	USART_Cmd(USART1, ENABLE);

}

公式所需的变量：

int number = 0;          //遮光的计数值
int _1s_number = 0;      //定时器中断次数的计数值，100次即为1s
int Diameter = 65.0000; //小车车轮的直径
float Send_Speed;        //使用printf向串口发送速度数据
float pi = 3.1415926;    //π

中断服务函数：

void EXTI2_IRQHandler(void)
{

if(EXTI_GetITStatus(EXTI_Line2) != RESET)
{
number++;
 EXTI_ClearITPendingBit(EXTI_Line2);
}
}




void TIM4_IRQHandler(void)
{
if(TIM_GetITStatus(TIM4,TIM_IT_Update)==SET)
{
_1s_number++;
if(_1s_number==100)
{

float Speed = ((number/20.0000)*pi*Diameter)/1000.0000;
Send_Speed = Speed;
printf("%.4f\n",Speed);
number=0;
_1s_number=0;

}

TIM_ClearITPendingBit(TIM4,TIM_IT_Update);
}

}

主函数：

int main()
{
Usart1_Init_2BlueTooth(115200);
Time4_Init();
Exti2_Init();

while(1)
{

}

return 0;

}

结语：

（1）由于设计智能小车整体代码，作者只能将红外测速模块的代码分部呈现，希望谅解。

（2）作者非重本大一生，在学习STM32中的随笔录，并非专业的开发人员，代码上或多或少存在不足之处，欢迎各位指正。

（3）发帖的初衷于在使用STM32做智能小车的红外测速模块中，缺少比较详细的讲解，为此写下这篇文章，希望可以帮助大一新生喜欢智能车的萌新解惑。
