二维振镜扫描系统原理
       振镜是一种优良的矢量扫描器件。它是一种特殊的摆动电机，基本原理是通电线圈在磁场中产生力矩,但与旋转电机不同，其转子上通过机械纽簧或电子的方法加有复位力矩，大小与转子偏离平衡位置的角度成正比，当线圈通以一定的电流而转子发生偏转到一定的角度时，电磁力矩与回复力矩大小相等，故不能像普通电机一样旋转，只能偏转，偏转角与电流成正比，与电流计一样，故振镜又叫电流计扫描器(galvanometric scanner)。

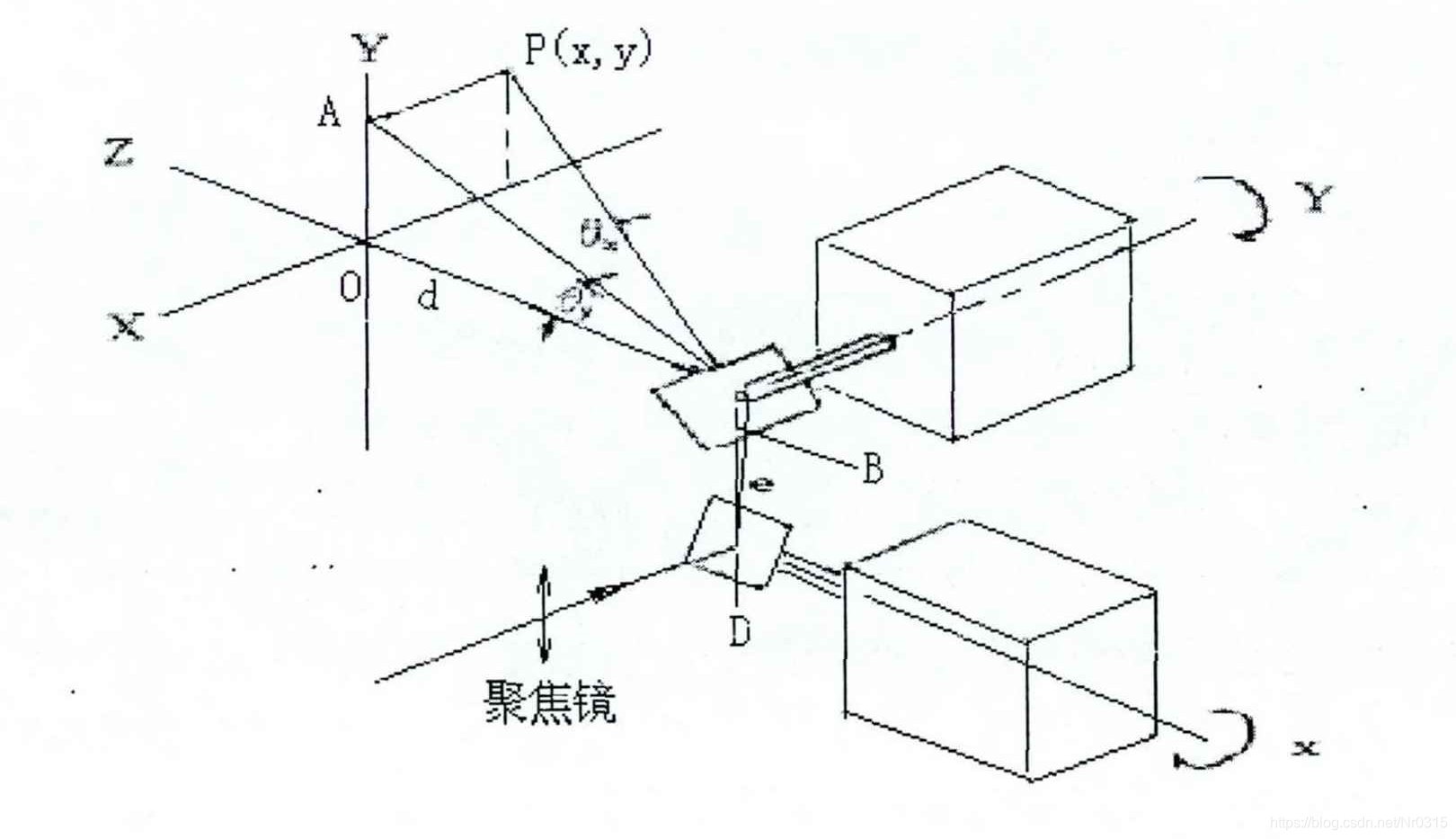

二维振镜是通过X一Y轴电机带动反射镜片偏转来实现平面扫描的,一般应用于较小的扫描面积。其扫描原理如图1所示

                                 图1 二维振镜扫描原理
