第二章 智能电子鼻系统的硬件部分

1.1 ZPH02-PM2.5传感器模块

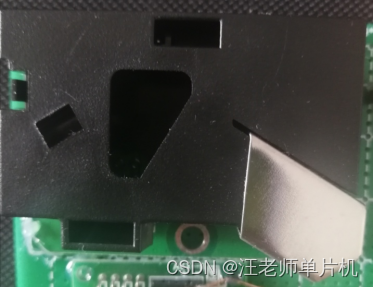

图1-1 ZPH02-PM2.5传感器

ZPH02-PM2.5传感器是这次课题的核心硬件之一。PM2.5传感器的工作原理是通过粒子具有光的散射现象，当平行的单色光进入测量颗粒场时，它受到粒子的影响，光强减弱，光强大小与电信号强弱成正比。从所测量的电信号可以确定相对衰减率，因此可测得灰尘浓度。

ZPH02-PM2.5传感器的工作过程：经传感器检测空气中PM2.5的浓度后，经A/D模数转换后，由显示器显示出结果。其中PM2.5传感器设置的阈值参数为400ppm。若检测数值<400ppm则为正常范围；若检测数值>400ppm则超标。若浓度高于阈值参数，则予以继电器通电，旁边的LED红色指示灯发亮，若没有供电，则LED红色指示灯不亮，可通过观察LED红色指示灯是否发亮来判断是否通电。

本课题中的传感器使用的是ZPH02-PM2.5激光粉尘传感器，下面为详细数据：

图1-2  ZPH02-PM2.5传感器详细数据

ZPH02-PM2.5粉尘传感器通过加热电阻使得空气加热，流动热空气的让含有PM2.5的气体进入探测光路并以此进行探测。

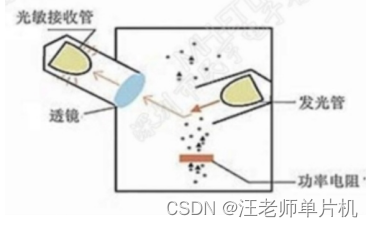

图1-3 加热过程图

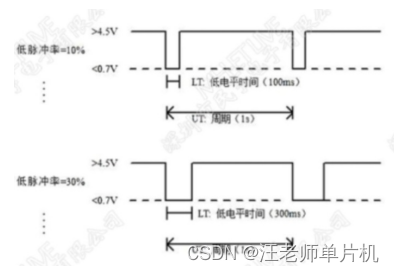

图1-4 周期电路波形图

LT表示一个周期里低电平的脉宽，单位是ms。UT表示一个周期的脉宽，单位是s，其中低脉冲率RT=LT/UT*100%。

1.2 GSM短信报警模块

图1-5 SIM800C

本课题中GSM短信报警使用的是SIM800C短信模块，工作过程是通过串口通信与芯片经AT协议进行通信，若CO检测结果高于阈值参数50ppm，一方面单片机自动控制步进电动机工作进行开窗，另一方面给指定号码的手机进行GSM短信报警。可更改程序代码注册手机号，且短信报警间隔时间为30s一次，从而避免连续触发，直到气体浓度恢复正常。

下面是SIM800C短信模块的详细数据：

网络指示灯：

图1-6 网络指示灯

电源指示灯：

图1-7 电源指示灯

其中TCP是传输层协议TCP,作用是实现数据传输；UDP是传输层协议,它的功能是在传输过程中节约流量；SMS是发送和接收短信，可进行短信报警等。本课题中使用的SIM800C仅支持联通和移动。

1.3 STM32F103C8T6单片机最小系统

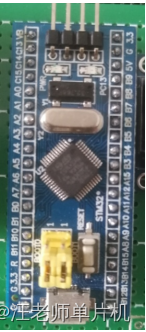

图1-8 STM32F103C8T6最小系统

智能电子鼻系统中使用的的STM32F103C8T6单片机最小系统的构成分为4部分它们分别是单片机芯片、时钟电路、复位电路和系统电源。

由于STM32单片机内部自带时钟电路，故使单片机正常运行只需提供复位电路、电源及一些附加电路即可。

1.STM32F103C8T6单片机

图1-9 STM32F103C8T6单片机

2.时钟电路

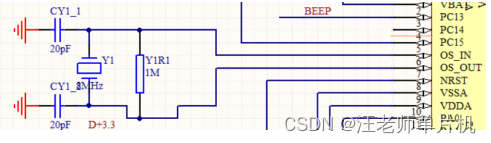

图1-10 时钟电路

3.复位电路

图1-11 复位电路

4.稳压电源

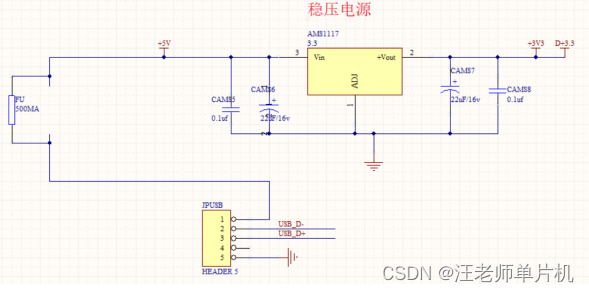

图1-12稳压电源

下面是STM32F103C8T6单片机最小系统中的辅助性电路。

1.SWD调试下载接口

图1-13 下载接口

2.程序状态指示灯

图1-14 指示灯

3.程序的启动方式控制引脚，启动方式共三种BOOT0=X BOOT1=0 主闪存存储器启动、BOOT0=0 BOOT1=1 系统存储器启动、BOOT0=1 BOOT1=0 内置SRAM启动。此电路BOOT0=X BOOT1=0，单片机程序为主闪存存储器启动。

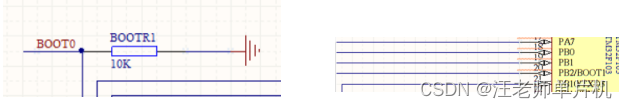

图1-15  BOOT0                                  图1-16 BOOT1

4.电源滤波处理由4部分组成，意为取平均值，增强抗干扰性。

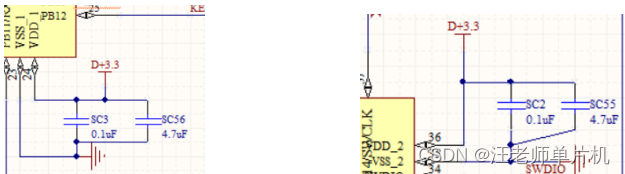

图1-17 VDD-1 VSS-1                              图1-18 VDD-2 VSS-2

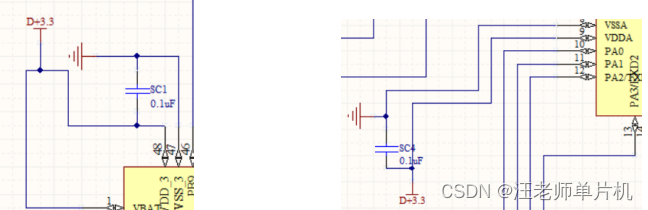

图1-19  VDD-3 VSS-3                               图1-20 VDDA VSSA

1.4 OLED液晶显示器模块

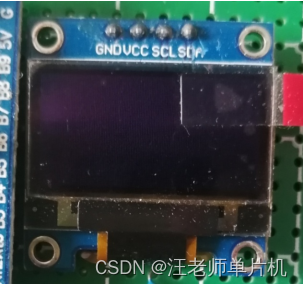

图1-21 OLED液晶显示器模块

液晶显示器在我们的日常生活中随处可见，本课题采用了OLED液晶显示器，工作过程是由各传感器收集数据，经过A/D转换器改变成电信号发送到STM32单片机进行数据处理，再由显示器显示出当前数据，若测量浓度高于阈值参数，则显示器显示SEND SMS表示发送短信，之后实现显示浓度。若测量浓度处于正常范围，则显示器一直显示实时浓度。

下面是OLED液晶显示器的详细介绍：

图1-22 详细数据

OLED液晶显示器的背面图与焊接点如下图所示。

图1-23 OLED液晶器的焊接点

1.5蜂鸣器及蜂鸣器停止按钮模块

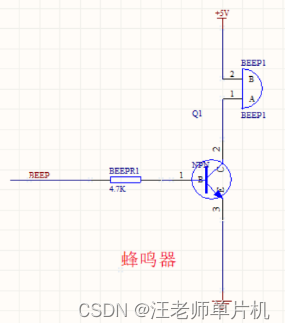

图1-24 蜂鸣器

图1-25 蜂鸣器停止按钮

工作过程：一氧化碳传感器检测空气中一氧化碳的浓度后， CO浓度信号经A/D转换器后传给STM32单片机，之后STM32单片机对通过公式对比分析判断一氧化碳浓度是否超过阈值参数，若超过阈值参数50ppm则蜂鸣器进行报警，按下蜂鸣器停止按钮后则蜂鸣器停止报警。

1.6 继电器控制电路模块

工作过程：如果CO浓度超过阈值参数50ppm，则STM32单片机控制步进电动机开始工作；如果PM2.5浓度超过阈值参数400ppm，则开关闭合使得空气净化器开始工作。此时继电器作用为扩大控制范围和放大电路，起到用一个较小的控制量，能控制大功率电路的作用。在本课题中，继电器用于小家电的控制。

1.7 ULN2003驱动步进电机模块

图1-26 ULN2003部分

图1-27 四相五线步进电机部分

本课题中采用的ULN2003驱动步进电机模块，工作过程是若测量数据浓度超过单片机的阈值参数50ppm，则一方面单片机控制步进电动机转动，达到开窗的目的；另一方面单片机控制GSM报警系统给预先设置的手机号码发送短信进行报警，从而达到若室内无人也能及时收到信息并且降低室内一氧化碳浓度的目的。若后期测量数据浓度低于限定数据浓度，则STM32单片机控制步进电动机反向转动，从而实现关窗的功能。

ULN2003驱动机的接口说明如下图所示：

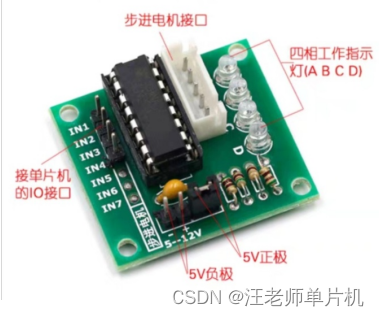

图1-28 接口说明

1.8 MQ-2烟雾气敏传感器模块

图1-29 MQ-2传感器

本课题中采用的MQ-2烟雾气敏传感器是一个二合一传感器，可以同时检测CO浓度和烟雾浓度工作过程是由传感器检测空气中CO浓度，经A/D模数转换后，CO传感器设置的浓阈值参数为50ppm:若检测数值<50ppm则为正常范围；若检测数值>50ppm则超标。由传感器检测烟雾浓度，经A/D模数转换后，烟感报警器设置的阈值参数为250ppm:若检测数值<250ppm则为正常范围，若检测数值>250ppm则超标。其中气体浓度单位是ppm，是相对于传感器满量程输出的电压值，公式=采集的电压/满量程电压，满量程是500ppm。测量数值精度为1ppm，最小测定值是1/100万即百万分之一，最大测定值500ppm，测量浓度范围是1ppm—500ppm。

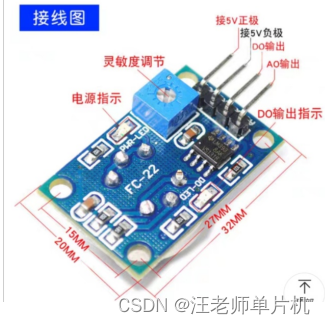

MQ-2传感器的接线图如下所示：

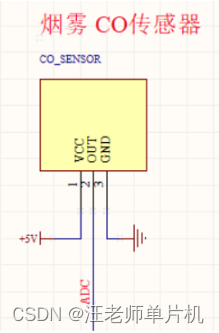

图1-30 MQ-2传感器接线图

第二章 PCB制版设计

2.1 ZPH02-PM2.5传感器

图2-1 STM32F103C8T6单片机最小系统

2.2 ULN2003驱动步进电机

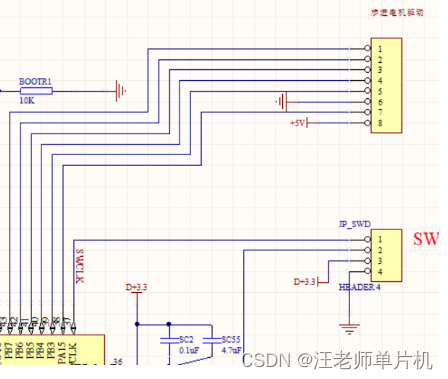

图2-2 ULN2003驱动步进电机

2.3 MQ-2烟雾气敏传感器

图2-3 MQ-2烟雾气敏传感器

4.4 OLED液晶显示器

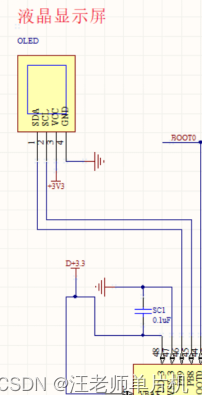

图2-4 OLED液晶显示器

2.5 蜂鸣器及蜂鸣器停止按钮

图2-5 蜂鸣器

图2-6  蜂鸣器停止按钮

2.6 继电器

图2-7  继电器

2.7 GSM短信报警

图2-8 GSM短信报警

2.8 串口通信

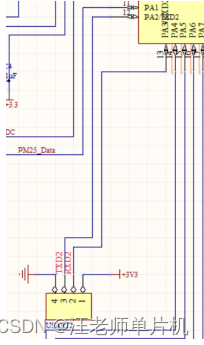

图2-9 串口2

图2-10 串口

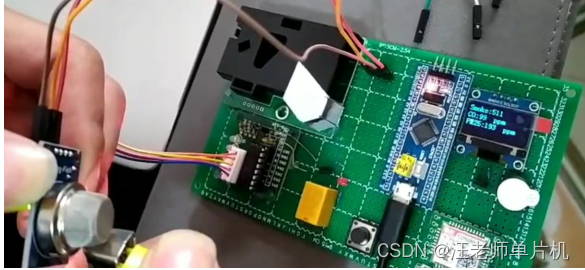

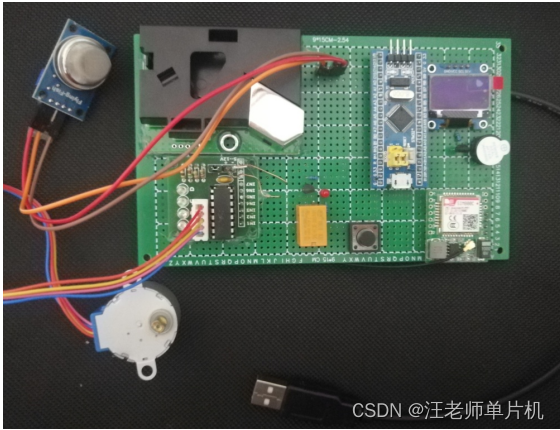

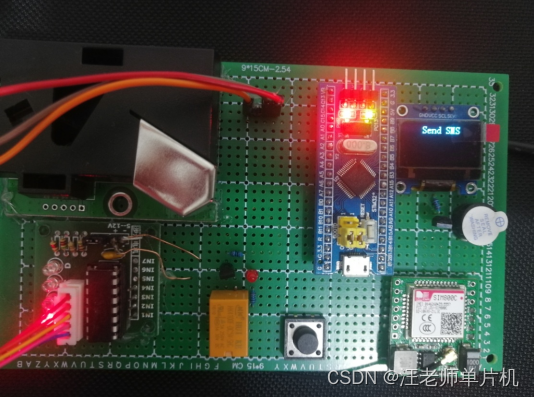

图2-11智能电子鼻系统实物图

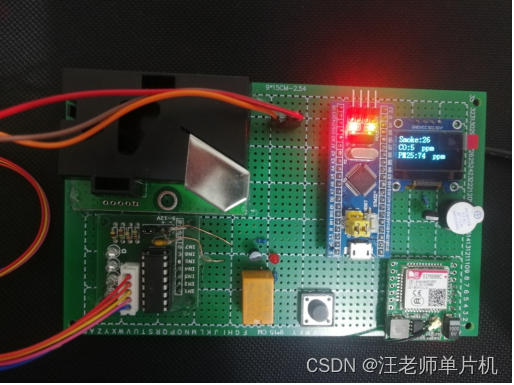

图2-12 智能电子鼻系统正常状态

图2-13  模拟过程图

图2-14  智能电子鼻系统报警状态
