序
🔥 毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉学长自己做的项目系统达不到老师的要求。
为了大家能够顺利以及最少的精力通过毕设，学长分享优质毕业设计项目，今天要分享的是： 400Hz中频电源的设计

一 400Hz中频电源的硬件原理与设计

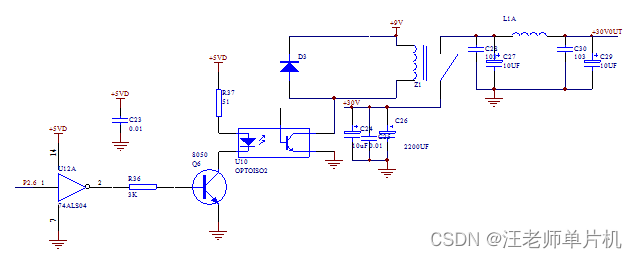

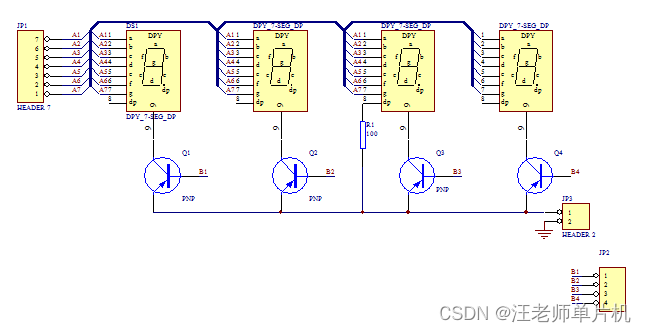

4MHz信号基准电源，通过分频电路进行分频得到400Hz的信号，经过积分电路将方波转化为正弦波，为提高电压的幅值还要经过放大电路进行放大，再通过升压变压器使最后的输出电压的有效值在25V～65V之间。通过检波电路得到直流电压，AD采集首先将模拟信号转变成数字信号后，再将采集到的电压值送到单片机中，最后通过单片机送到数码管显示电压，为保证放大电路中TDA7294的正常工作，单片机控制系统还通过稳压电路为其提供电压。

　　中频电源设计原理流程图如图1－1所示。

图1－1 400Hz中频电源设计原理流程

1.1 振荡电路

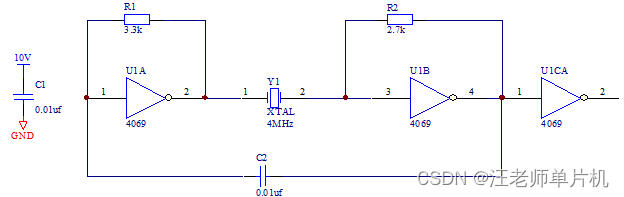

为得到频率稳定性很高的振荡信号，多采用由石英晶体组成的石英晶体振荡器。石英晶体的电路符号及振荡电路如图1－2所示。

图1－2　振荡电路

在石英晶体两个管脚加交变电场时，它将会产有利于一定频率的机械变形，而这种机械振动又会产生交变电场，上述物理现象称为压电效应。一般情况下，无论是机械振动的振幅，还是交变电场的振幅都非常小。但是，当交变电场的频率为某一特定值时，振幅骤然增大，产生共振，称之为压电振荡。这一特定频率就是石英晶体的固有频率，也称谐振频率。

石英晶体的选频特性非常好，串联谐振频率fs也极为稳定，且等效品质因数Q值很高。只有频率为fs的信号最容易通过，而其他频率的信号均会被晶体所衰减。

　　电路中并联在两个反相器4069输入，输出间的电阻R的作用是使反相器工作在线性放大区，R的阻值分别为3.3k和2.7k。电容C1用于两个反相器间的耦合，而C2的作用，则是抑制高次谐波，以保证稳定的频率输出。电容C2的选择应使2πRC2fs≈1，从而使RC2并联网络在fs处产生极点，以减少谐振信号损失。C1的选择应使C1在频率为fs时的容抗可以忽略不计。

电路的振荡频率仅取决于石英晶体的串联谐振频率fs，而与电路中的R，C的数值无关。这是因为电路对fs频率所形成正反馈最强而易于维持振荡。

为了改善输出波形,增强带负载的能力，通常在振荡器的输出端再加一级反相器4069。输入的信号为4MHz，这样输出的信号频率为4MHz。

1.2 分频电路

1.2.1 CD4024分频器

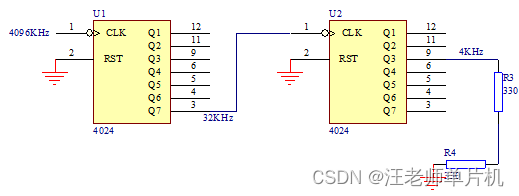

然后进入CD4024分频器[1]。CD4024是多位二进制输出串行计数器，它是7位的串行计数或分配器。如图1－3所示。

图1－3　CD4024分频器

是由D型触发器组成的二进制计数器。多位二进制计数器主要用于分频和定时，使用极其简单和方便。

CD4024特点是IC内部有7个计数级，每个计数级均有输出端子，即Q1～Q7。CD4024计数工作时，Q1是CP脉冲的二分频；Q2又是Q1输出的二分频；Q3又是Q2输出的二分频……所以有fQ7＝f2cp。

所以进入CD4024的信号4096KHz在Q1端输出的信号为2048KHz，在Q2端输出的信号为1024KHz，在Q3端输出的信号为512KHz，在Q4端输出的信号为256KHz，在Q5端输出的信号为128KHz，在Q6端输出的信号为64KHz，在Q7端输出的信号为32KHz。然后32KHz的信号又进入一个CD4024分频器，在第二个分频器的Q1端的输出信号为16KHz，在Q2端的输出信号为8KHz，在Q3端的输出信号为4KHz。

这样输出频率为4KHz的信号又进入下一个分频器74LS90。

1.2.2 74LS90计数器

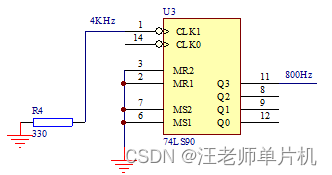

74LS90是异步十进制计数器[2] 。其逻辑电路图和引脚图如图1－4所示。

它由1个1位二进制计数器和1个异步五进制计数器组成。如果计数脉冲由CLK0端输入，输出由Q0端引出，即得二进制计数器；如果计数脉冲由CLK1端输入，输出由Q1～Q3引出，即是五进制计数器；如果将Q0与CLK1相连，计数脉冲由CLK0输入，输出由Q0～Q1引出，即得8421码十进制计数器。因此，又称此电路为二－五－十进制计数器。

图1－4　74LS90计数器管脚图

本设计中信号由CLK1端输入，输出由Q1～Q3引出，即是五进制计数器。也可看成五分频器，即Q3是CLK1输出的五分频，Q2是Q3输出的五分频……4KHz信号输入在Q3端输出是800Hz信号。此点输出波形为脉冲波形。

输出为800Hz的信号又进入下一个分频器－D触发器。

1.2.3 D触发器

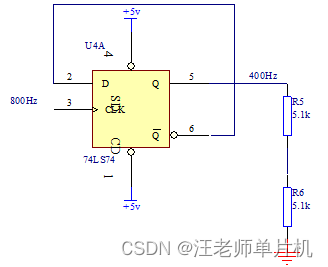

边沿型D触发器如图1－5所示。

图1－5　D触发器

边沿型触发器[3]的特点是，输出状态发生变化的时刻只能在时钟脉冲CP的上升沿触发。输出状态Qn+1的值仅仅取决于Qn及CP信号有效沿时刻的输入信号，具备这种特点的触发器就叫做边沿型触发器。

D触发器是一种延迟型触发器，不管触发器的现态是0还是1，CP脉冲上升沿到来后，触发器的状态都将改变成与CP脉冲上升沿到来时的D端输入值相同，相当于将数据D存入了D触发器中。表 3－1 是边沿型D触发器的功能表。

表1－1 边沿型D触发器

Qn+1

说明

输出状态与D端状态相同

1.3 积分电路

1.3.1 方波变三角波

电路如图3－6（a）所示。由图可见，在理想条件下，

图 1－6（a ）基本积分电路

1.3.2 三角波变正弦波

如图1－7所示。

经过二次积分所得到的波形是正弦波，但此时正弦波是带有直流的波形，频率

是400Hz。经过整形滤出直流波形变成正弦波。

图1－7　三角波变正弦波

三角波再经过一次积分变成正弦波[5]。

然后进入放大电路，输出电压的幅度不够所以要经过多次放大。

1.4 放大电路

1.4.1 负反馈放大

反馈：可描述为将放大电路的输出量（电压或电流）的一部分或全部，通过一定的方式送回放大电路的输入端。我们有时把引入反馈的放大电路称为闭环放大器，没有引入的称为开环放大器。

它可分为负反馈和正反馈。反馈输入信号能使原来的输入信号减小即为负反馈，反之则为正反馈。就是通过比较反馈前后的输入量的改变情况，若反馈后的净输入量减小则为负反馈，反之则为正反馈。（净输入量是反馈后的输入量）

判断的方法是：瞬时极性法。先将反馈网络与放大电路的输入段断开，然后设定输入信号有一个正极性的变化，再看反馈回来的量是正极性的还是负极性的，若是负极性，则表示反馈量是削弱输入信号，因此是负反馈。反之则为正反馈[6]。

负反馈对放大倍数的影响

(1) 负反馈使放大倍数下降

由放大倍数的一般表达式：

1.4.2 TDA7294放大

TDA7294是著名的ST意法微电子公司推出一款新型DMOS大功率音频功放集成电路，它具有较宽范围的工作电压，（VCC+VEE）=80V；较高的输出功率（高达100W的音乐输出功率），并且具有静音待机功能，以及过热、短路保护功能。很小的噪声和失真，其音质极具胆味，这缘于其内部电路从输入到输出都是场效应器件。

TDA7294实际功率能达到50W的功放IC,在过热保护方面的表现已经做得非常好。他们在功放IC的发热温度低于最高允许值时，输出信号波形始终都保持正常。必须在功放IC金属片上的温度到达115度之后，它们才关段输出。相对于其他大功率功放IC来说， TDA7294确实是其中的佼佼者。经实际使用证明：这款功放IC本身的静态输出背景噪声电压不大于0.25Mv,在4欧负载上输出1W功率时的信噪比已大于75Db，在4欧负载上满功率输出50W功率时的信噪比将高达95Db。

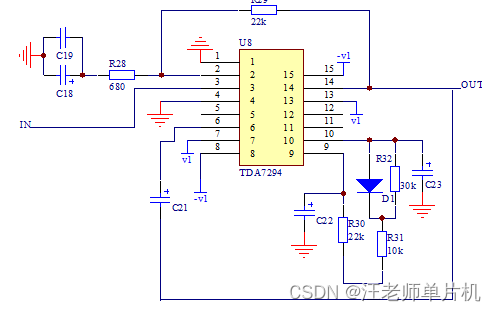

TDA7294如图1－10所示。

该器件为15脚封装,各端脚作用如下：

⑴脚为待机端；⑵脚为反相输入端；⑶脚为正相输入端；⑷脚接地；⑸、⑾、⑿脚为空脚；⑹脚为自举端；⑺脚为+Vs(信号处理部分)；⑻脚为-Vs(信号处理部分)⑼脚为待机脚；⑽脚为静音脚；⒀脚为+Vs(末级)；⒁脚为输出端；⒂脚为-Vs(末级)。

图1－10　TDA7294芯片

TDA7294 主要参数如表1－2所示。

表1－2 TDA7294参数

TDA7294主要参数
Vs（电源电压）	±10V～±40V
IO（输入电流峰值）	10A
PO（RMS连续输出功率）	当Vs=±35V、R=8Ω时 PO=70W 当Vs=±27V、R=4Ω时 PO=70W
音乐功率（有效值）	当Vs=±38V、R=8Ω时 P=100W 当Vs=±29V、R=4Ω时 P=100W

TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪音、低失真度等特色，短路电流及过热保护功能使其性能更加完善。

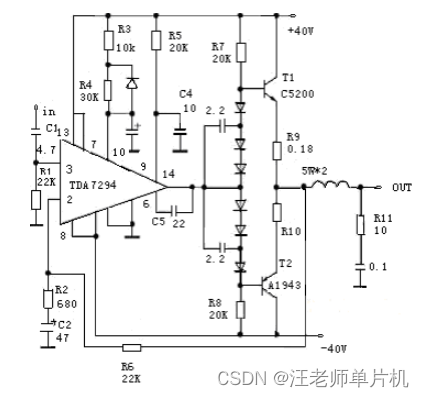

TDA7294标准应用电路如图1－11所示,电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。当控制端接Vs时，因（R5+R6）＞R4，⑽脚比⑼脚后升到高电位，而关机时先变为低电位，这就使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
