最大比合并 MRC的介绍、证明及应用举例

目录

一、介绍

二、证明

三、应用举例


         最大比合并是我在阅读Joint Active and Passive Beamforming for Reconfigurable Intelligent Surface这篇文章时学习的知识。下面对最大比合并进行介绍。

一、介绍

        最大比合并(Maximal Ratio Combining,MRC)是分集合并技术中的最优选择,相对于选择合并等增益合并可以获得最好的性能,其性能提升是由阵列增益( 阵列增益即发射的信号的功率增益,是通过发送机和/或接收机的多个天线而实现功率增益的,一般在LTE中,增加一个天线会有3db的增益带来的更高的信噪比,进而带来更好的误码率特性。

    最大比合并的实现方式是通过给分集的N路不同信号乘上一个不同的系数 w_{i}, i=1,2, \ldots \ldots, N,而系数的确定与N路分支的衰落系数 h_{i}, i=1,2, \ldots \ldots, N有关。

        通常有如下关系:

\frac{w_{m}}{w_{n}}=\frac{h_{m}}{h_{n}}

        下面对最大比合并是最优合并方案给出证明。

二、证明

        如上所述,考虑一个加性高斯白噪声(Additive White Gaussian Noise,AWGN)信道,设发送符号功率为E_{S},噪声功率谱密度为N_{0},N条之路的衰落系数为 h_{i}, i=1,2, \ldots \ldots, N,合并加权系数为w_{i}, i=1,2, \ldots \ldots, N,则接收端的和信噪比为:

S N R=\frac{\left(\sum_{n=1}^{N} w_{n} h_{b} \sqrt{E_{s}}\right)^{2}}{\sum_{n=1}^{N} w_{n}{ }^{2} N_{0}}=\frac{E_{s}}{N_{0}} \frac{\left(\sum_{n=1}^{N} w_{n} h_{b}\right)^{2}}{\sum_{n=1}^{N} w_{n}{ }^{2}}

        因为N_{0}E_{S}都为定值(常数),所以如果要让SNR最大,此时我们能控制的改变的参数为合并加权系数w_{i}, i=1,2, \ldots \ldots, N。所以通过SNR对w_{i}求一阶偏导:

\frac{\partial S N R}{\partial w_{i}}=0, i=1,2, \cdots \cdots, N

        由于原贴中没有给出详细求解过程,此处我给出自己的详细计算过程方便大家理解:

(1)一阶分式求导(按求导公式来):

\frac{\partial S N R}{\partial w_{i}}=\frac{E_{s}}{N_{0}} \frac{2\left(\sum_{n=1}^{N} w_{n} h_{n}\right) h_{i}\left(\sum_{n=1}^{N} w_{n}^{2}\right)-2 w_{i}\left(\sum_{n=1}^{N} w_{n} h_{n}\right)^{2}}{\left(\sum_{n=1}^{N} w_{n}^{2}\right)^{2}}

(2)令偏导为0(也就是令分子为0):

2\left(\sum_{n=1}^{N} w_{n} h_{n}\right) h_{i}\left(\sum_{n=1}^{N} w_{n}^{2}\right)-2w_{i}\left(\sum_{n=1}^{N} w_{n} h_{n}\right)^{2}=0

(3)化简等式(除去相同项):

h_{i}\left(\sum_{n=1}^{N} w_{n}^{2}\right)-w_{i}\left(\sum_{n=1}^{N} w_{n} h_{n}\right)=0

       最终得出如下:

h_{i} \sum_{n=1}^{N} w_{n}^{2}={w}_{i} \sum_{n=1}^{N} h_{n} w_{n}

       那么我们取当i=1和i=2来观察这个式子,通过消去相同项可以得到:

h_{1} w_{2}=h_{2} w_{1}

       也就是下面这项式子成立:

\frac{w_{m}}{w_{n}}=\frac{h_{m}}{h_{n}}

       至此证毕。

三、应用举例

        那么这个方法在具体应用中该如何使用呢,下面用Joint Active and Passive Beamforming for Reconfigurable Intelligent Surface这篇文章作为例子:

(1)系统模型

        该文章考虑了一个 RIS 增强型共生无线电下行链路系统,它由一个具有 Q (Q ≥ 1) 个天线的 基站BS、K (K ≥ 1) 个单天线反向散射设备BD、一个具有 M 反射元件(M ≥ 1) 的 RIS 组成) 和单天线主接收器PR。 关于信道系数不再赘述。

        其中BD 的符号周期是主信号的 N 倍,其中 N 是整数,远大于 1(共生无线电的特点)。

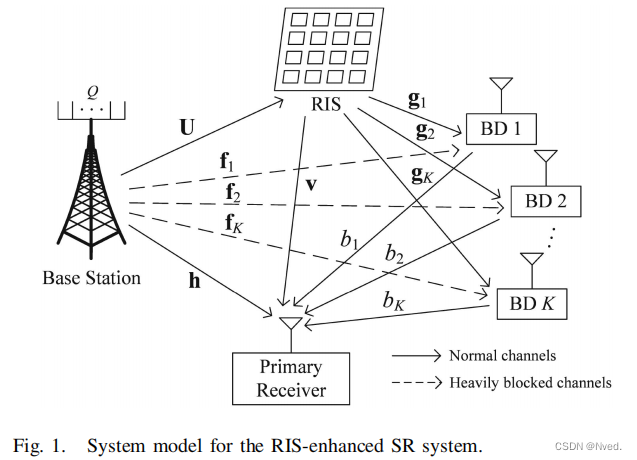

        系统建模示意图如下:

(2)具体应用

        设BS发射的信号为s(n),BD发射的信号为c。对于给定的 c,PR 通过利用反向散射链路信号作为有用的多路径来解码主信号 s(n),具有如下解码信噪比 (SNR):

\gamma_{l}=\frac{\left|\left(\mathbf{h}^{H}+\mathbf{v}^{H} \boldsymbol{\Phi} \mathbf{U}+\sum_{k=1}^{K} \sqrt{\alpha_{k}} c_{k} b_{k}\left(\mathbf{f}_{k}^{H}+\mathbf{g}_{k}^{H} \boldsymbol{\Phi U}\right)\right) \mathbf{w}\right|^{2}}{\sigma^{2}}

        假设 PR 通过连续干扰消除 (SIC) 对 BD 的符号 c 进行解码,即在解码 c 之前从 y(n) 中减去 s(n)。由于假设了完美的 SIC,因此干扰仅来自其他 BD 的反向散射信号。由于 BD 的符号周期比主信号的符号周期长得多,因此使用最大比合并来解码 BD 的符号。因此,解码 ck 的 SINR 为:

\gamma_{k}=\mathbb{E}_{s(n)}\left[\frac{N \alpha_{k}|s(n)|^{2}\left|b_{k}\left(\mathbf{f}_{k}^{H}+\mathbf{g}_{k}^{H} \boldsymbol{\Phi} \mathbf{U}\right) \mathbf{w}\right|^{2}}{|s(n)|^{2} \sum_{i \neq k}^{K} \alpha_{i}\left|b_{i}\left(\mathbf{f}_{i}^{H}+\mathbf{g}_{i}^{H} \boldsymbol{\Phi} \mathbf{U}\right) \mathbf{w}\right|^{2}+\sigma^{2}}\right]

原帖链接:无线通信中的最大比合并(MRC)分析_妙木山大汉的技术博客_51CTO博客

本文阅读文献链接  提取码:e9ev

       看到这儿了,给个赞再走吧!!!
