Fusion360学习日记day5-螺帽

 学习内容：第5天: 螺帽丢到哪里去了 - 30天掌握3D打印建模 之 Autodesk Fusion 360_哔哩哔哩_bilibili

0. 值得注意

• 本次内螺纹：通过打孔-再选择螺纹工具实现的
• 威士忌瓶中的外螺纹：通过创建-螺纹实现的
• 特征对称：创建辅助面-镜像复制

1. 创建平面-拉伸

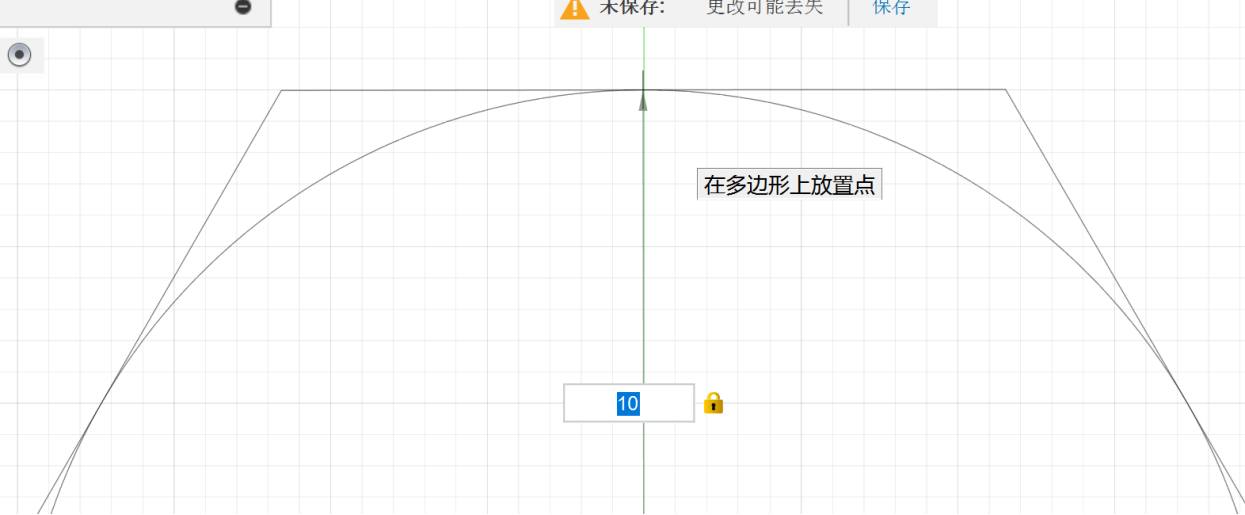

• 草图-选xy平面-创建多边形-外切多边形

• 在原点创建-边数是6，距离是10-使箭头跟y轴重合-完成草图

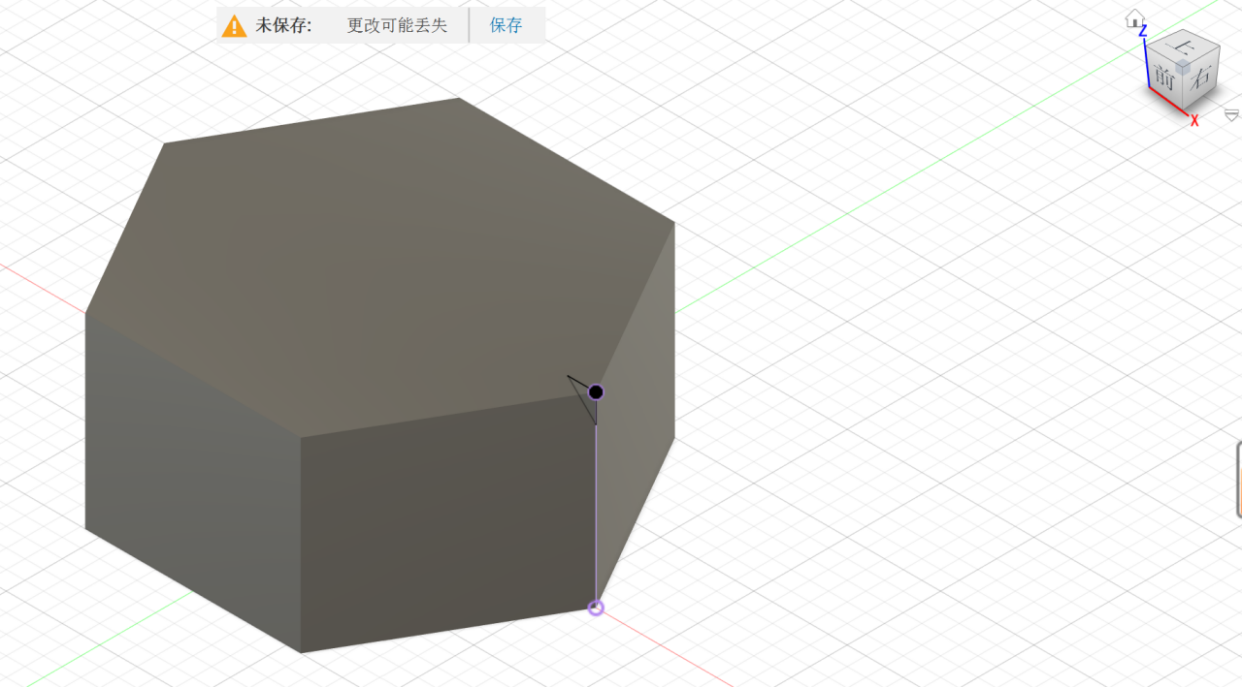

• 快捷键e拉伸-选择正六边形-往上拉10



2. 切割（用旋转来切割）

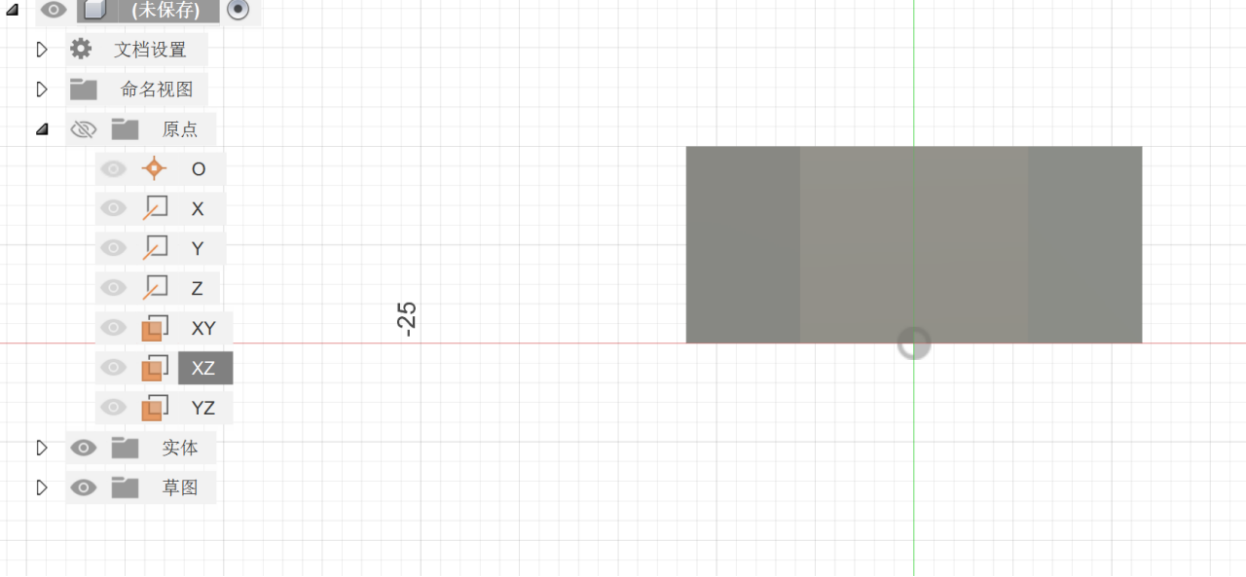

• 左边工具栏-原点-在xz面右键选择创建草图

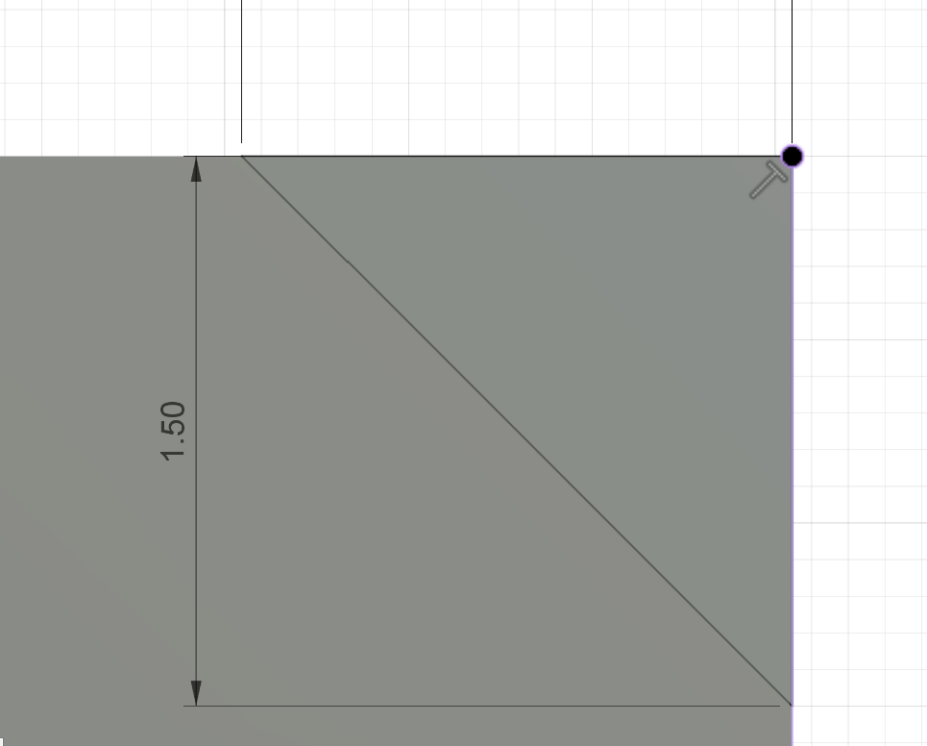

• 快捷键L-选右上角的点-往左距离1.5，180°，回车

• 快捷键L-选右上角的点-往下距离1.5，90°，回车

• 快捷键L-将两个点连在一起-完成草图

• 回到右上角的家庭视角，可见创建了一个小三角形

3. 生成特征/创建辅助面

• 创建-旋转-选择小三角形的面-选中心轴（z轴，选不中的话可以放大一点就好选了）-操作是剪切

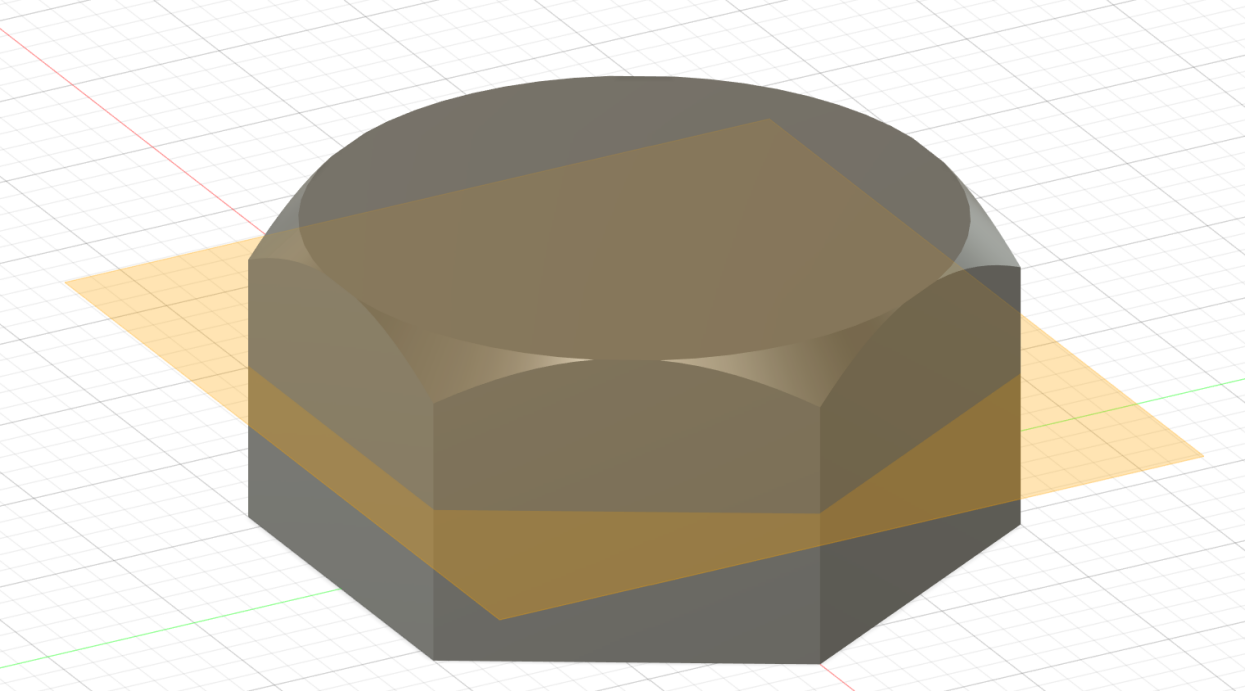

• 构造-中间平面-选择上面和下面-确定

• 镜像复制

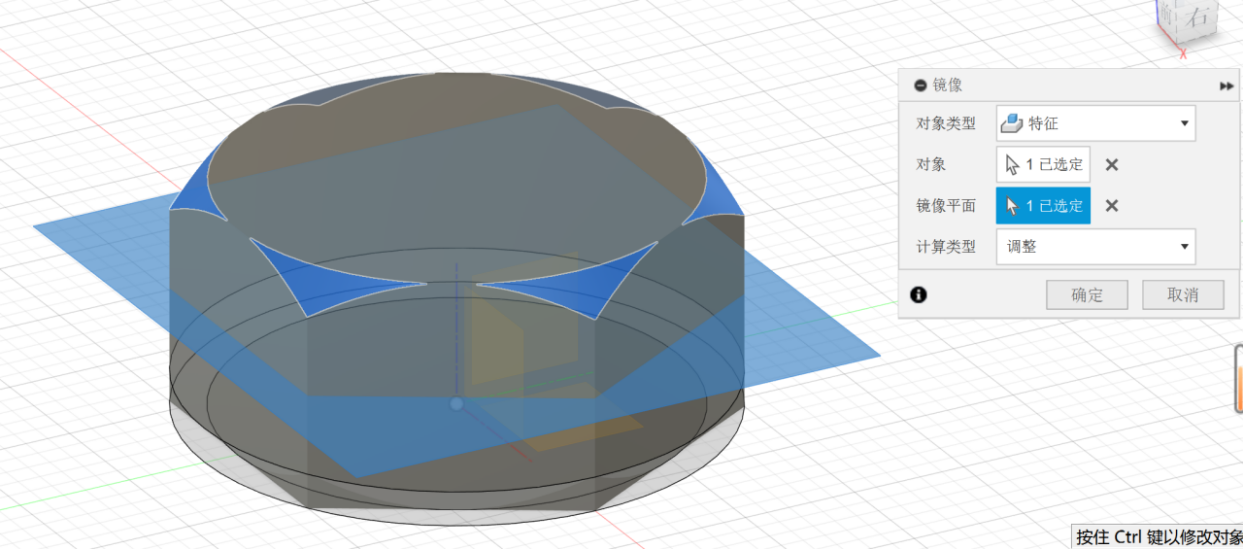

• 创建-镜像-类型选特征-点击特征-镜像平面选中间的面-确定

• 选择中间平面-右键隐藏



4. 打孔

• 快捷键h-选择上面的面-将孔移到中间（这个面上会有一个小圆圈，将孔拉到那个位置）-孔类型选第三个倒角孔-孔攻螺纹类型选第三个螺纹-孔底选第一个平头-深度10，宽度12

• 螺纹类型-GB公制螺纹规格-尺寸选12，规格M12×1-勾选实体化（实体化前的螺纹只是贴图，不能3d打印出来，所以要勾选实体化）-确定

5. 调整

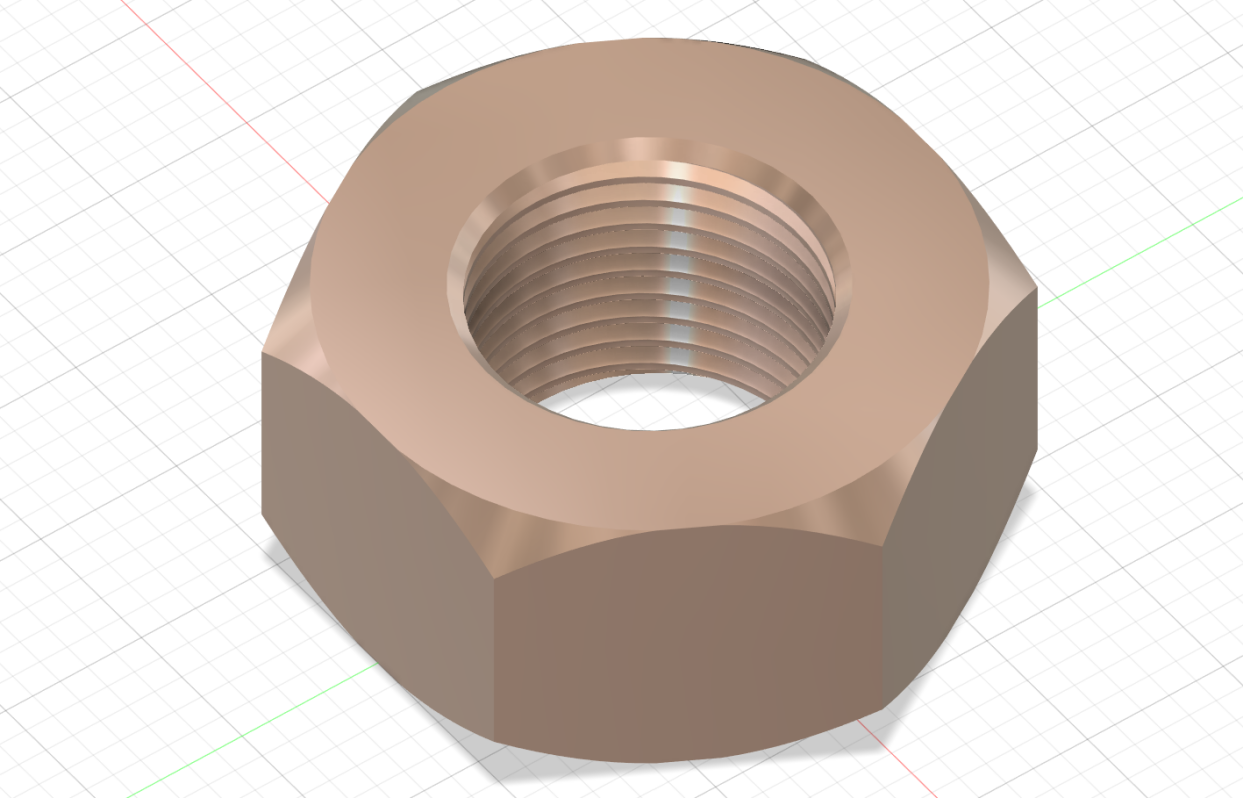

• 左边工具栏-实体-实体1-右键-物理材料-金属-铜-关闭-保存
