墨水屏胆甾相液晶(ChLCD)技术梳理及发展方向

 部分资料来源：胆甾相液晶(ChLCD)电子纸原理 - 虹彩光电

电泳式(EPD)和虹彩胆固醇液晶(ChLCD)电子纸的差别 - 虹彩光电

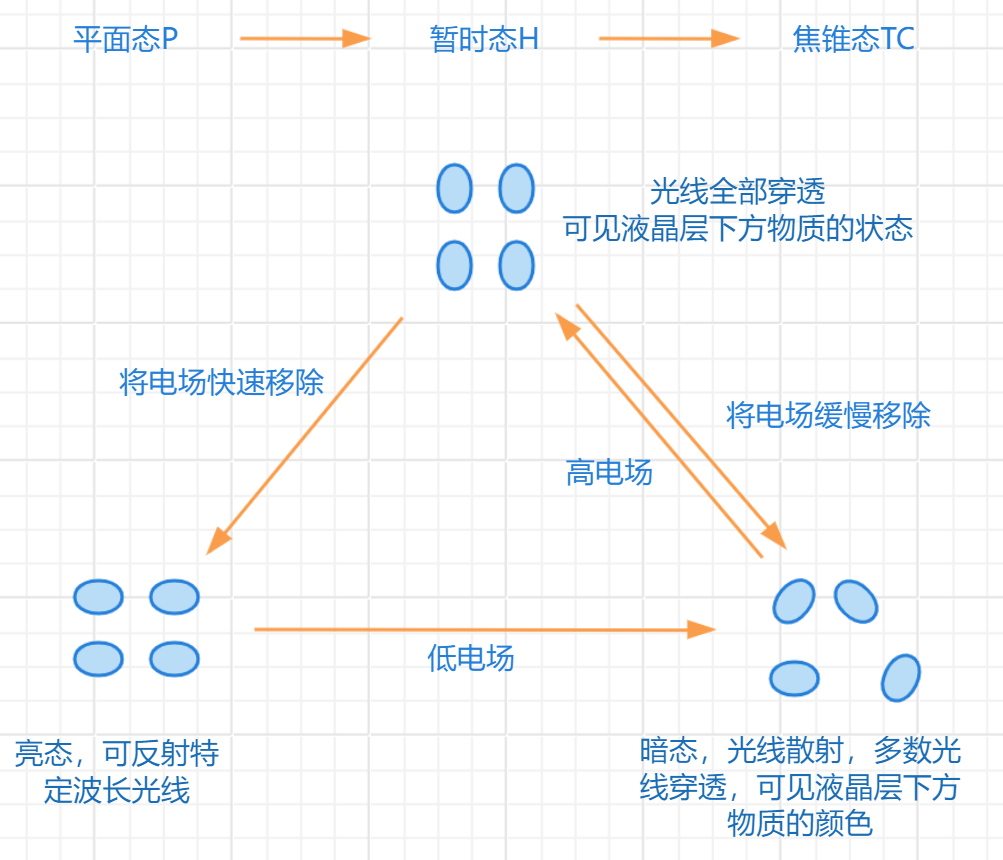

 1.两个稳定态+一个暂时态的转变



2.颜色调整

• 液晶分子亮态情况下，相邻层分子方向以微小角度旋转，整体形成螺旋结构，有螺距（螺旋周期）。
• 入射光波长与螺距匹配时，液晶层通过布拉格反射选择性地反射特定波长的光，显示出该颜色，其余光透射或被吸收。

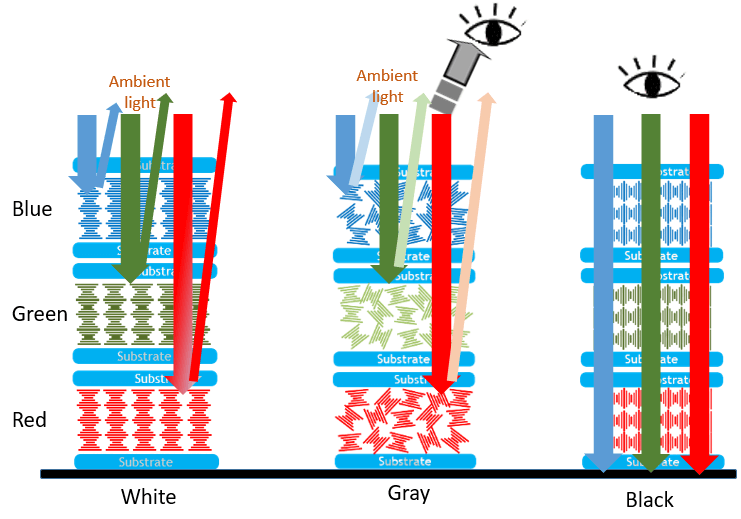

3.液晶堆叠（虹彩光电）

•  堆叠红、绿、蓝三层胆甾相液晶分别实现三原色，实现1600w色全彩控制。

4.现有扩展方向

• 将最下方的黑色吸收层更换为太阳能面板，则显示器在显示画面的同时也能储存电能。室外阳光中可见光部份用作反射图像，红外光部份则穿透液晶层，抵达底层被太阳能元件吸收转为电能，成为既可显示又可发电的显示器。（「InfinityDisplay®」-2024已展示）
• 将它与主动发光型显示器结合时(如MiniLED面板)，则可以依据静态或动态画面，选择胆固醇液晶反射式显示模式，或动态自发光MiniLED显示模式。实现白天作为电子纸、晚上作为MiniLED。（「MingDisplay™」-2024已展示）
