过冲与下冲

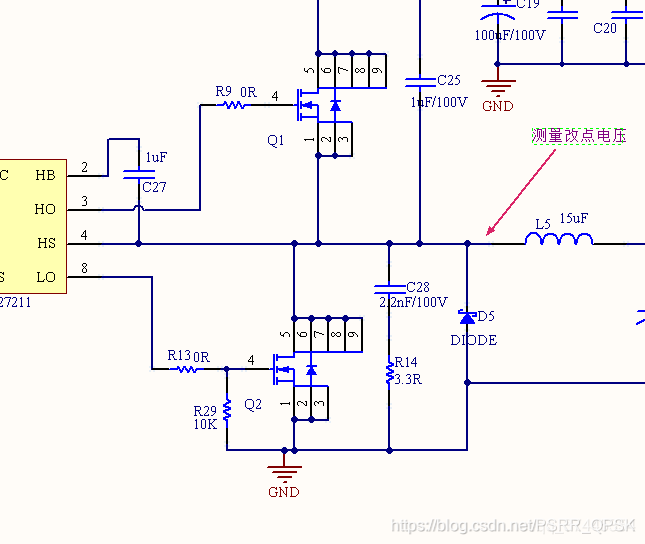

以一个同步降压电路例子来讲解。

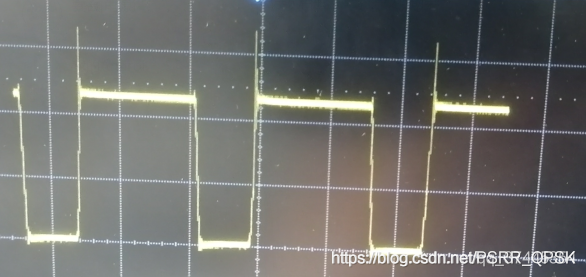

测量电感左端的电压波形如图所示。很明显可以看到电压尖刺。

本文要点：
1，介绍信号分列反射的具体表现；

2，结合具体电路分析。

信号沿传输线向前传播时，每时每刻都会感受到一个瞬态阻抗，这个阻抗可能是传输线本身的，也可能是中途或末端其他元件的。对于信号来说，它不会区分是什么，信号所感受到的只有阻抗。如果信号感受到的阻抗是恒定的，那么他就会正常向前传播，只要感受到的阻抗发生变化，信号都会发生反射。这些因素可能包括过长的走线，末端匹配的传输线，过量的电容或电感及阻抗失配。

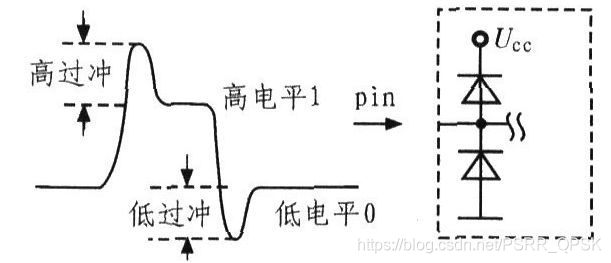

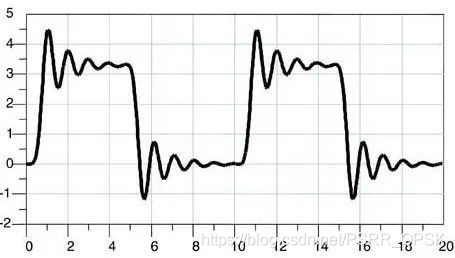

反射会造成信号过冲overshoot、下冲undershoot、振铃ringing、边沿迟缓（回勾现象）也就是阶梯电压波。过冲是振铃的欠阻尼状态，边沿迟缓是振铃的过阻尼状态。当信号的第一个波峰超过原来设定的最大值。过冲是指信号跳变的第一个峰值或谷值，它是在电源电平之上或参考地电平之下的额外电压效应；

边沿迟缓我们也成为台阶，回勾现象，其危险主要是会造成误触发。

下冲是指信号跳变的下一个谷值或峰值。过冲与下冲都是不利的因素，过大的过冲电压经常长期性地冲击会造成器件的损坏，如上图所示。严重的下冲会超过接收器件的门限而导致电路的逻辑错误。

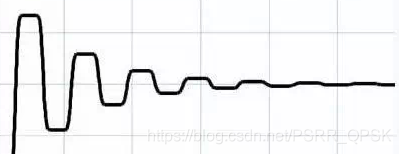

如果信号在驱动器和接收器之间来回多次反射，就会产生振铃现象，这增加了信号稳定所需要的时间，从而也影响了系统稳定的时序。

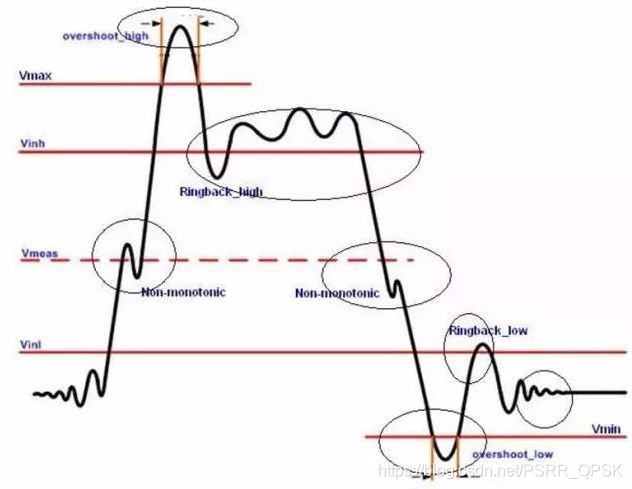

细节处如下图，

电路设计Tips：

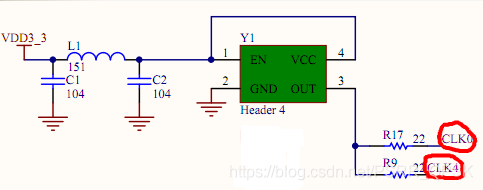

一般做电路设计中，如果时钟信号链路比较长，会在时钟输出信号上串接一个小电阻，比如22欧姆或者33欧姆。

至于为什么， 其实这个小电阻的作用就是为了解决信号反射问题。而且随着电阻的加大，振铃会消失，但你会发现信号上升沿不再那么陡峭了，串联电阻是为了减小反射波，避免反射波叠加引起过冲。这个解决方法叫阻抗匹配，一定要注意阻抗匹配，阻抗在信号完整性问题中占据着极其重要的地位。

那么为什么会产生这个尖刺。 从电路原理中我们知道，实际上电路是有很多寄生参数的。

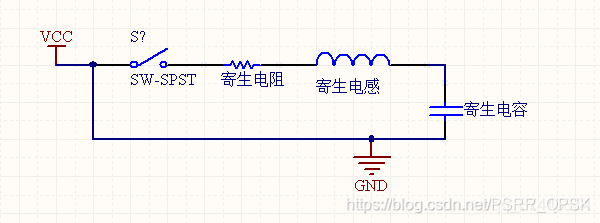

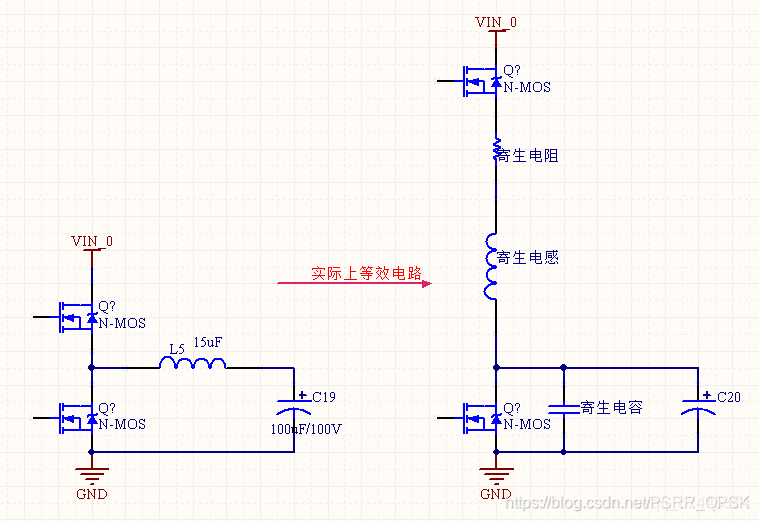

从图中可以知道实际电路可以等效一个RCL电路。

过冲和下冲原理是一样的，这里以过冲为例子分析。上面mos管打开的瞬间，可以等效为上图开关闭合的瞬间。可以理解给了一个阶跃信号，因此电压过冲是该RCL电路对阶跃输入电压的输出响应。 对阶跃信号的频域分析，可以知道该信号包含很多频率成分，某些频率刚好满足这个RCL电路谐振频率，因此产生了谐振，这就有了过冲现象。

那么如何解决这个问题 ？

前面解释了过冲实际上是电路发生了谐振，解决思路就是从谐振的特点入手。具体措施如下

1.在上端mos管串联一个电阻，用来降低谐振品质因数，这样做的缺点导致电路功耗过大，大部分场合不推荐这样。

2.关键环路PCB布局环路小，减小分布电感。

3.在下端mos管并联一个RC电路，选值要合理，不然影响mos管开关效率。
————————————————
