一.半导体材料基本知识

  1. 基本分类
  2. 晶体结构
  3. 能带结构
  4. 施主与受主能级

§1 半导体材料的分类

功能: 微电子、光电、热电、磁电、微波半导体
化学组成: 元素、化合物和有机半导体
发展历史:第一代(Ge、Si)、第二代(GaAs、GeSi、InP)和第三代半导体也称为宽禁带半导体(GaN、SiC、ZnO)

§2 晶体结构

金刚石结构( diamond):金刚石、Ge、Si
闪锌矿结构(zincblende): III-V化合物 GaAs、InP、InSb和II-VI化合物CdTe、HgTe、CdSe等
纤锌矿结构(Wurtzite):III-V化合物 GaN、AlN和II-VI化合物CdS、ZnS、ZnO等

在这里插入图片描述
金刚石晶格结构:由两个相同原子构成的面心立方晶体,沿立方的体对角线1/4
长度套构而成。金刚石结构的配位数为4。

在这里插入图片描述

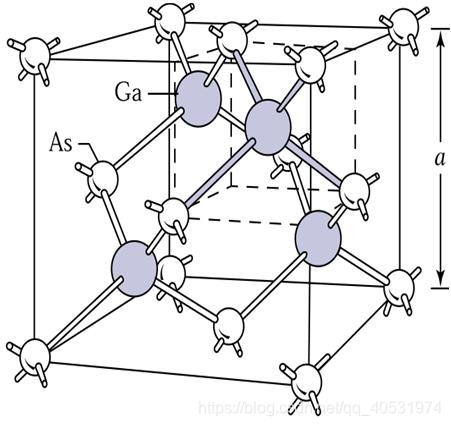

闪锌矿结构:由两个不同原子构成的面心立方,沿立方的体对角线1/4长度
套构而成。四面体中心的原子与顶角的原子相异。

在这里插入图片描述

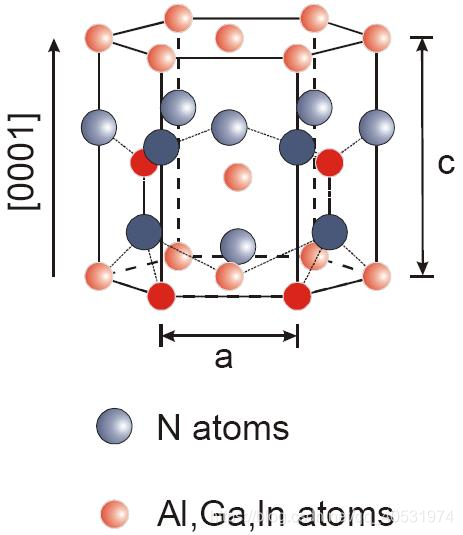

纤锌矿结构:纤锌矿结构属于六分晶系。纤锌矿结构的原胞包含了四个原子

混合半导体的晶格常数
连续固溶体-赝晶、确定的能带结构-随合金组分变化而连续改变。

Vegard‘s Law

AxB1-xC型的混合半导体晶格常数:
在这里插入图片描述AxB1-xCyD1-y型的混合半导体晶格常数:
在这里插入图片描述在这里插入图片描述化合物半导体中化学键和极性

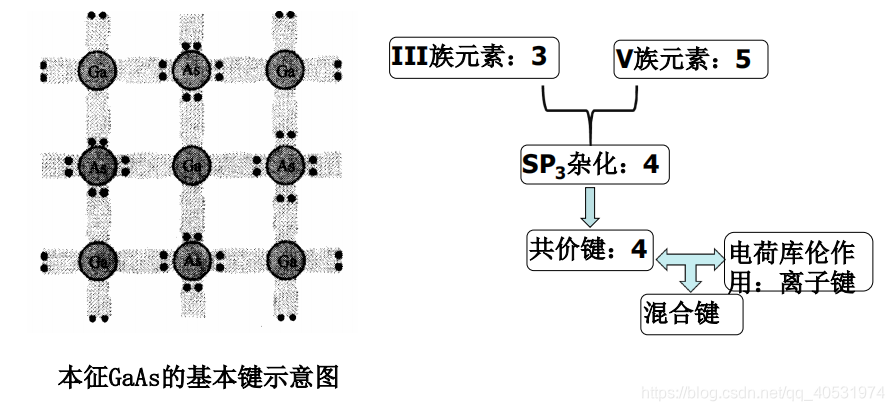

常见的半导体(Si、Ge)通常以共价键结合为基础,但在化合物(III-V、II-VI)中常常含有不同程度的离子结合成分,他们是混合键结合。
在这里插入图片描述在共价性化合物晶体中,结合的性质具有不同程度的离子性,常称这类半导体为极性半导体
