CATIA进阶操作——创成式曲面设计入门（5）曲面分析：连接检查器分析，曲率分析，箭状曲率分析

引出

CATIA进阶操作——创成式曲面设计入门（5）曲面分析：连接检查器分析，曲率分析，箭状曲率分析

---

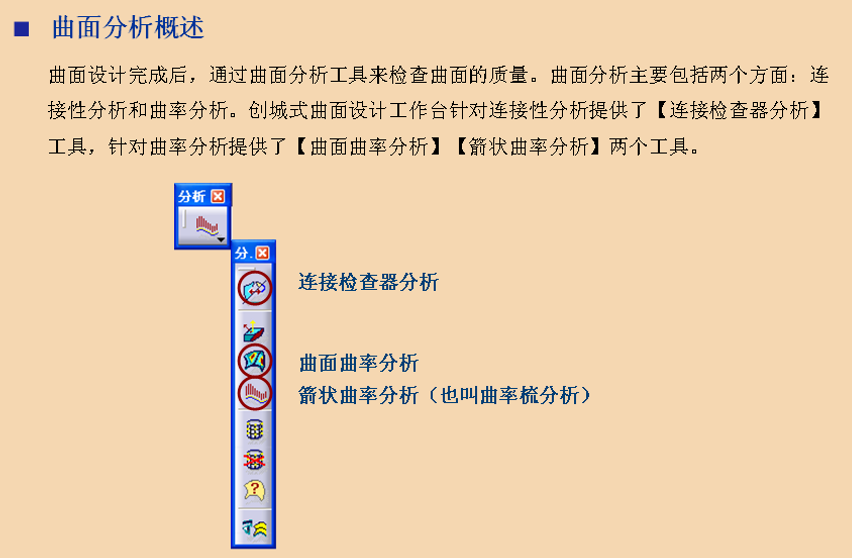

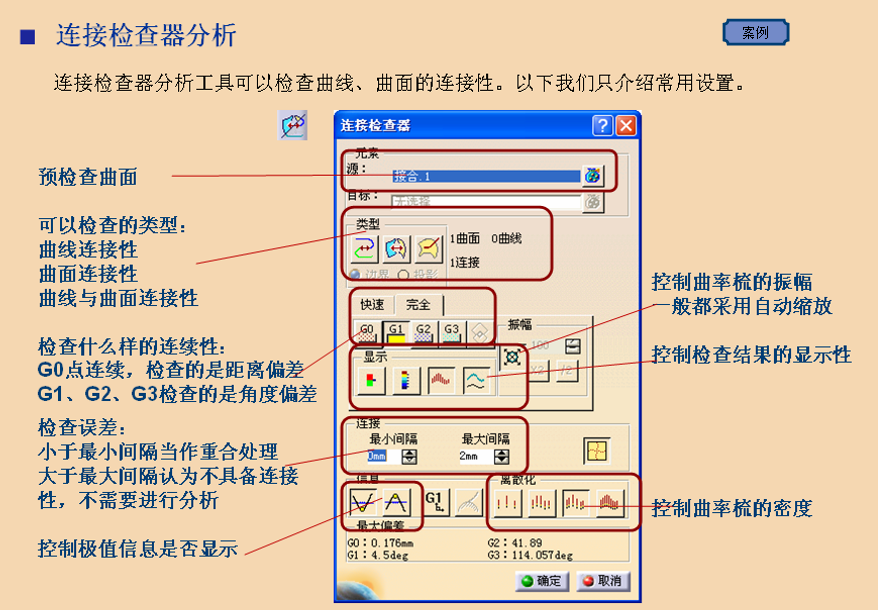

连接检查器分析

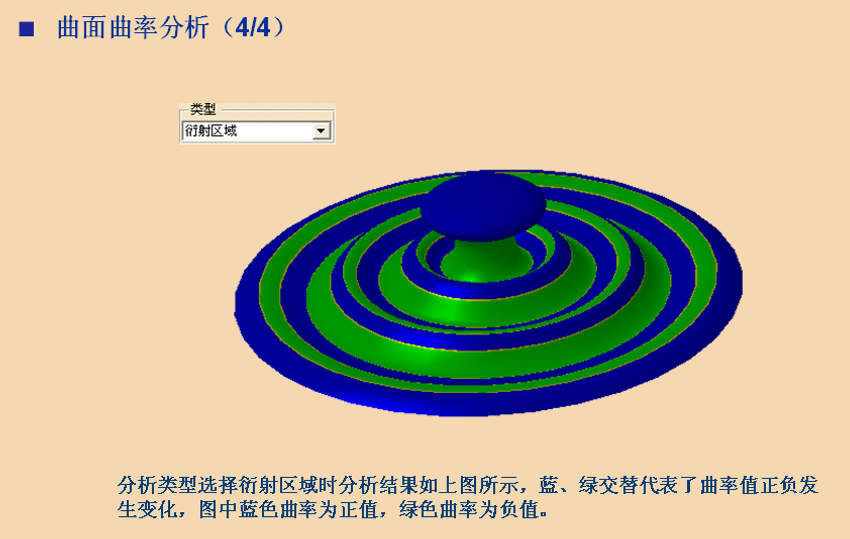

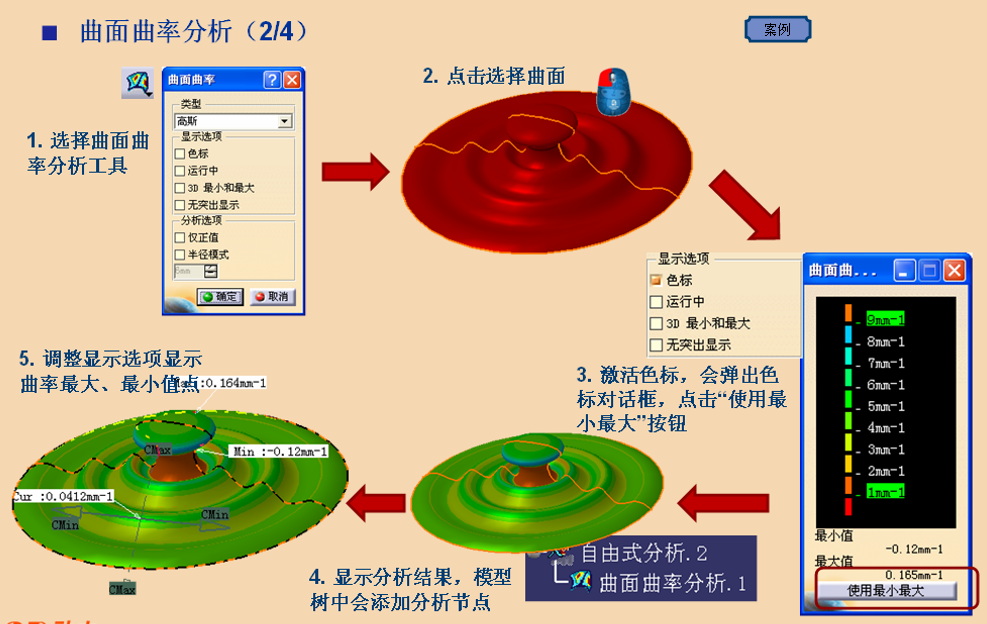

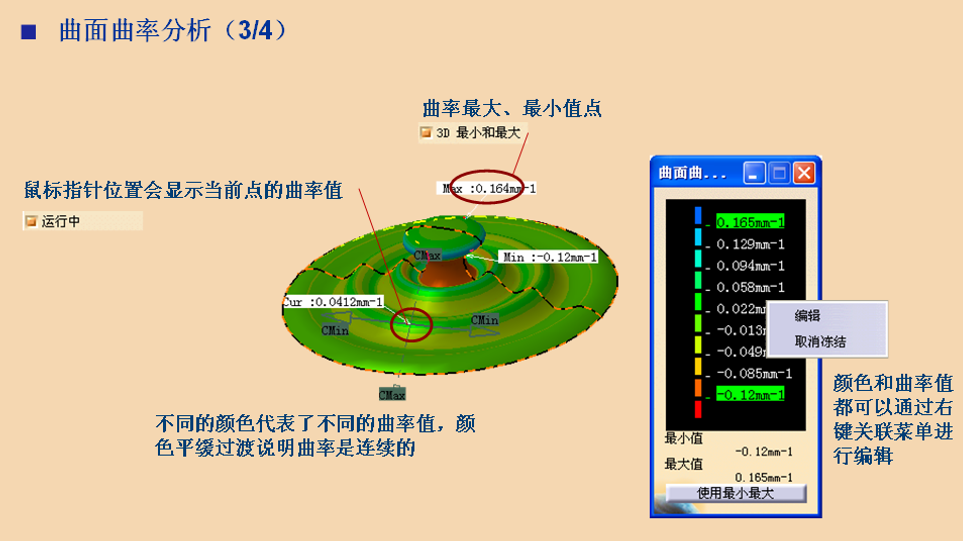

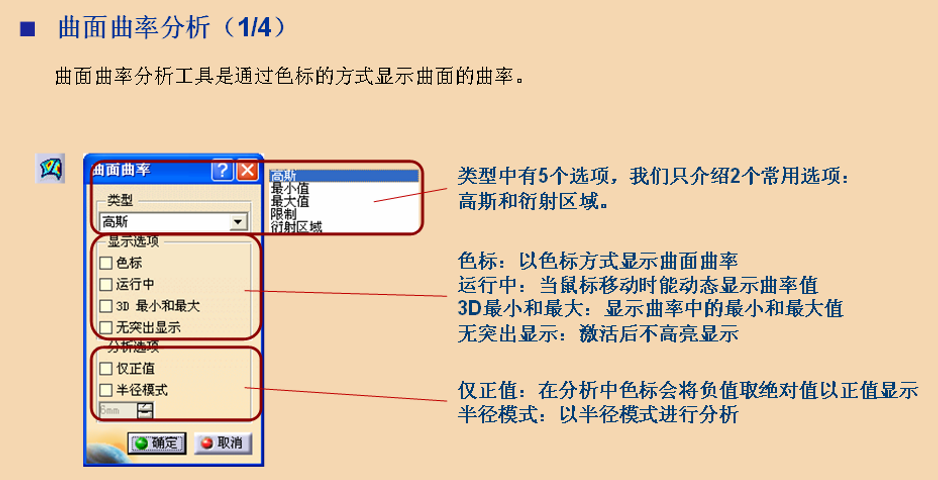

曲率分析

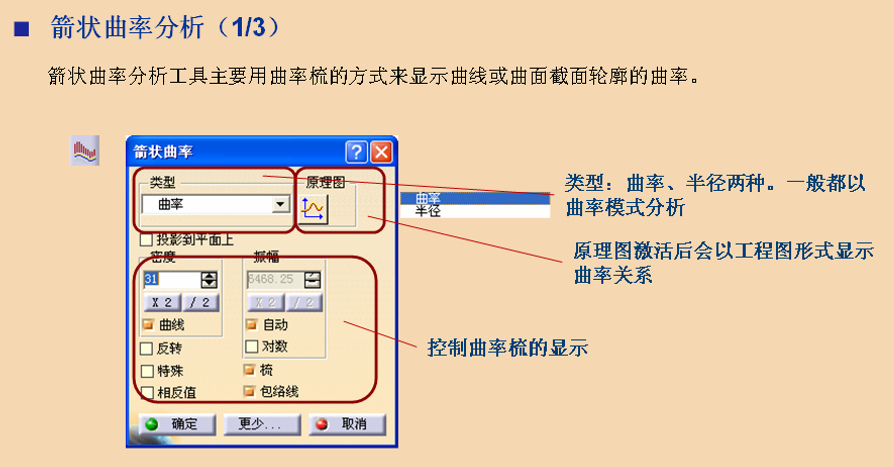

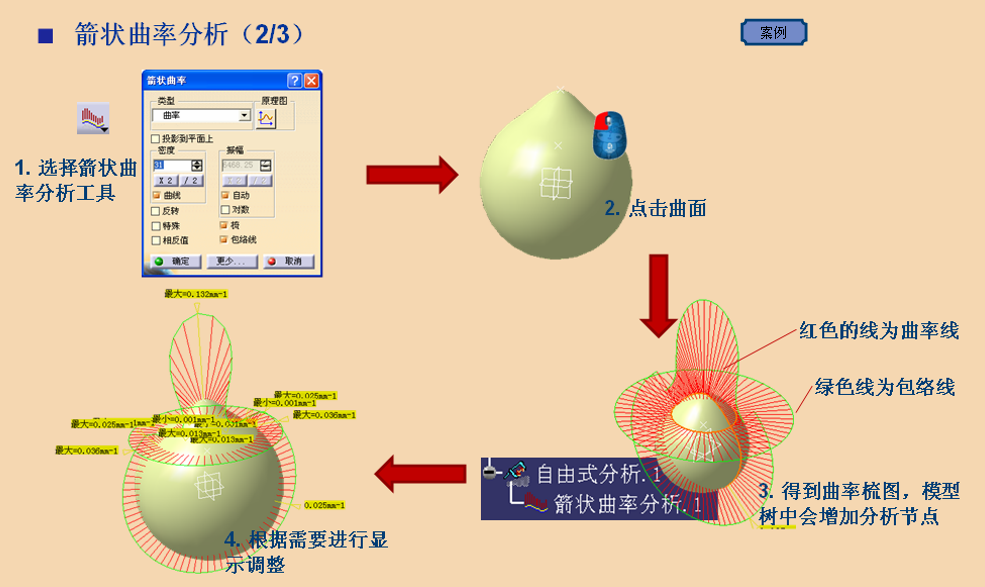

箭状曲率分析

---

总结

CATIA进阶操作——创成式曲面设计入门（5）曲面分析：连接检查器分析，曲率分析，箭状曲率分析

---

其他内容

异形弹簧

新建几何体

草图编辑，画一条样条线

进行扫掠，圆心和半径

画出曲面上的螺旋线

定义直线，选择曲线的角度/法线

在曲线上创建点

支持面选择扫掠面，角度7度，终点设置大一点，选中支持面上的几何图形

再次选择扫掠，圆心和半径

双击修改，调整一下样条曲线
