SPFLUT: Look-Up Table Compression for Efficient Image Restoration（2024 CVPR）

专题介绍
一、研究背景
二、SPFLUT方法
三、实验结果
四、总结

本文将从头开始对SPFLUT: Look-Up Table Compression for Efficient Image Restoration，这篇轻量超分算法进行讲解。参考资料如下：
[1]. SPFLUT论文地址
[2]. SPFLUT代码地址

专题介绍

Look-Up Table（查找表，LUT）是一种数据结构（也可以理解为字典），通过输入的key来查找到对应的value。其优势在于无需计算过程，不依赖于GPU、NPU等特殊硬件，本质就是一种内存换算力的思想。LUT在图像处理中是比较常见的操作，如Gamma映射，3D CLUT等。

近些年，LUT技术已被用于深度学习领域，由SR-LUT启发性地提出了模型训练+LUT推理的新范式。
本专题旨在跟进和解读LUT技术的发展趋势，为读者分享最全最新的LUT方法，欢迎一起探讨交流。

系列文章如下：
【1】SR-LUT
【2】Mu-LUT
【3】SP-LUT
【4】RC-LUT
【5】EC-LUT

一、研究背景

以往的LUT系列文章，基本上都在讨论用何种方式来提升空间的RF感受野，使用串并联LUT的MuLUT、使用聚合模块的SPLUT、使用重构卷积的RCLUT、使用扩展卷积的ECLUT，他们存在一个问题，特征只在空间维度进行交互，通道层面的特征没有进行交互，导致继续扩展后的LUT网络效果收益不大，另外还有一个问题是扩展后的LUT网络会大大增大尺寸，不便于使用，SPFLUT针对这两个问题，提出了一个带有通道特征融合的复杂串并联LUT网络，同时利用其提出的Diagonal-First Compression（DFC）对角线优先压缩方法大大减小了LUT尺寸，在提升性能的同时减小了LUT尺寸。

SPFLUT考虑的问题是目前空间LUT的方法存在大量冗余，作者基于自然图像低频的先验和对LUT查询次数统计的实验，发现空间LUT的对角线使用频率会远远大于非对角线的区域。因此提出了一个对角线优先的LUT压缩策略来减少LUT表的冗余，从而极大的降低了LUT的尺寸，主要的贡献点可以总结为以下3点：

提出了一个对角线优先的LUT压缩策略，将LUT压缩为两个更小的LUT，对角线全部保留，非对角线采用一个更大的采样比来减小冗余。
设计了一个更强大的多LUT网络结构提升了性能，搭配LUT压缩策略，可以保持多LUT的RF优势，又可以大大减小多LUT的内存占用，充分发挥LUT推理的优势。
定量和定性的实验表明本文的方法达到了效果和存储的trade-off 方面的sota。

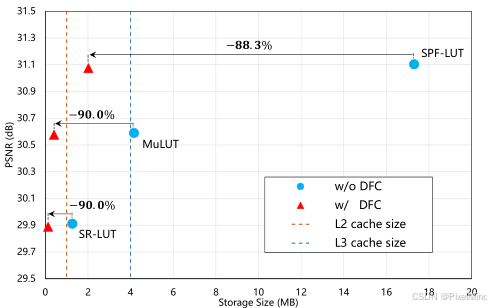

下图是论文中核心策略的性能优化展示，给到任何的LUT方法都有大小的减小，且基本不影响效果。

在这里插入图片描述

值得注意的是，SRLUT和MULUT在使用本文的DFC压缩策略后，所需的size小于L2 cache size，这大大加快了查表速度。

论文的研究动机可以总结为以下3点：

scaling law在LUT方法上的一个趋势是越大RF的LUT网络可以达到更好的PSNR效果，但同时也引入了更大的存储容量。
MuLUT上的scaling law提升已经出现了边际效应，作者认为是LUT提取的特征没有做通道之间的交互，只有空间之间的交互，因此效果提升有限。
作者提出了一个网络结构来加入通道之间的交互，但是这样带来了更大的LUT存储容量，17.284MB是MULUT的4倍，是SRLUT的14倍。

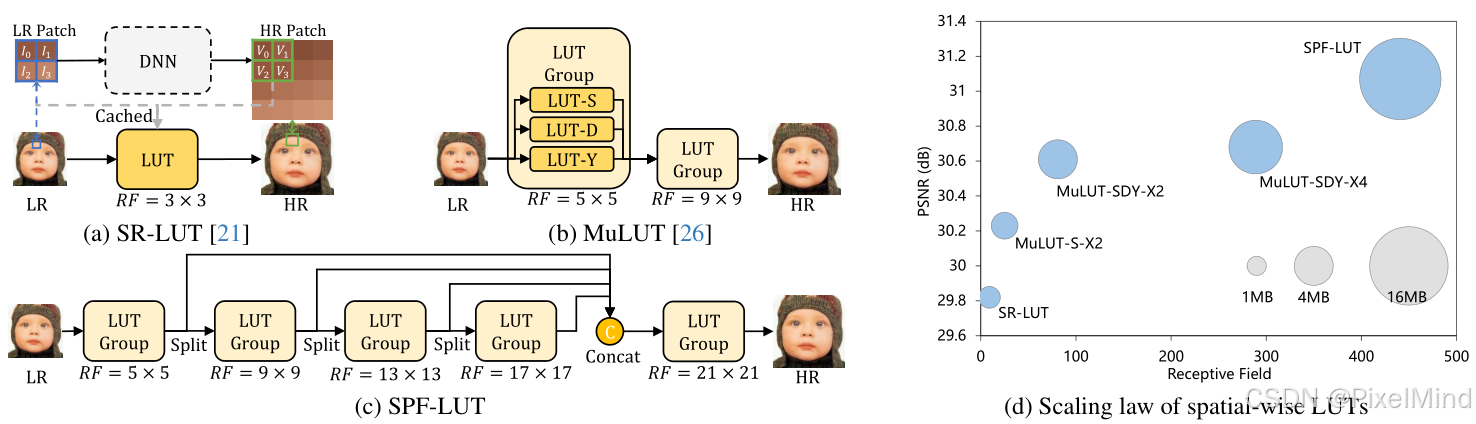

文中给出了一个图来配合讲解，比如（d）中我们可以看到SDY X4的MuLUT相比较X2效果提升有限，但整体满足越大RF效果越好，而SPFLUT提升明显，但带来了过大的存储量。

在这里插入图片描述

二、SPFLUT方法

SPFLUT方法重点在于压缩策略，接下来将分为研究发现，对角线压缩、非对角线压缩以及分析来进行讲解，该方法总体流程与MuLUT是一致的。老读者应该是相当熟悉了，LUT方案的关键4步骤，训练、转换、微调、测试。

2.1 研究发现

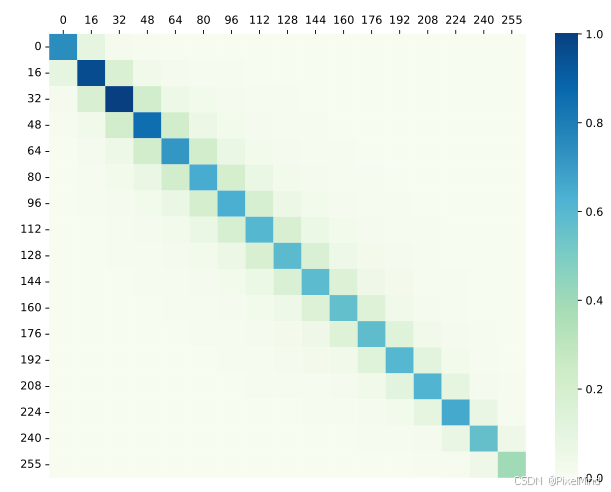

下图是作者将一个4D LUT的前2个维度的使用频率在测试集上拉出来进行了分析，发现对角线上的使用频率会远远大于非对角线区域。

在这里插入图片描述

作者对这种情况给出了自己的理解，因为空间LUT的坐标索引是由LQ PATCH中的相邻像素组成的，大多数局部patch中相邻像素的值非常接近，这与自然图像数据的分布一致。

聪明的你们都知道，图像本身就具有稀疏性。编码压缩就是利用了稀疏特性。这样就比较好理解作者所谓的发现了。

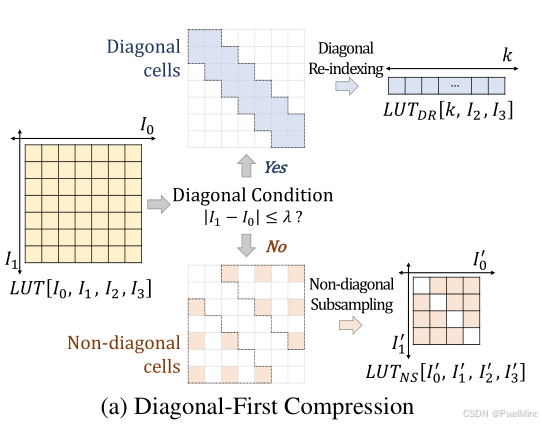

自然而然的，作者根据这个发现，对LUT表进行压缩，对高频的对角线位置全部保留，非对角线采用更小的采样，可以大幅减小冗余。这个DFC策略作者如下图所示：

在这里插入图片描述

作者以压缩前两维的对角线为例进行讲解，可以看到分为两部分，蓝色的对角线部分，通过重新索引，减少索引维度和数量，橘色的非对角线部分通过减少采样比来减少索引数量，通过这种方式减小了原有黄色LUT的冗余。

2.2 对角线压缩策略

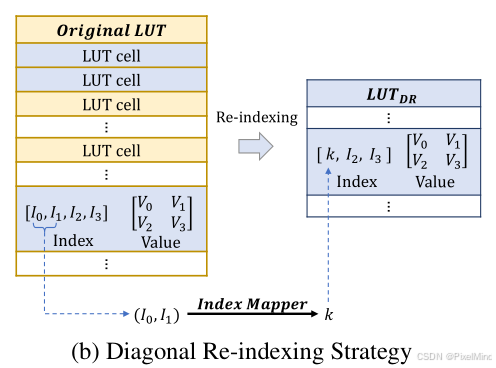

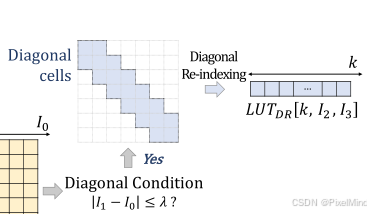

整体流程如下图所示，通过Index Mapper，对原有的索引进行Re-indexing，得到新的 $LUT_{DR}$ ，此时的维度是 $(K, L, L)$ 。

在这里插入图片描述

对角线的定义如下式所示，这里 $I_0$ 和 $I_1$ 分别是前两位的索引， $\lambda$ 是距离参数：

$|I_0 - I_1| <=\lambda$

下面继续细化这个情况下的细节，图中维度 $L$ 等于8， $\lambda$ 等于2，我们可以了解下面2个点：
在这里插入图片描述

对角线维度的总个数：公式如下所示：

$K=2L\lambda-\lambda^{2}+L-\lambda$

带入此时的情况可以得到此时 $K = 2 * 16 - 4 + 8 - 2 = 32 - 6 + 8 = 34$
得到公式的方法，可以用减法，用总的数目减去两个递增数列，公式描述如下：

$K=L*L-(1+(L-\lambda-1))*(L-\lambda-1)=2L\lambda-\lambda^{2}+L-\lambda$

原位置与新位置的索引关系：即 $(k, L, L)$ 与原有位置 $I_0,I_1,L,L)$ 的对应关系，通过分析，具体位置对应的个数，根据所在行的位置，可以得到每一行的对角线的个数（这里默认原有位置在预设定的对角线）：

$\mathrm{k’}=\left\{\begin{array}{c} \lambda+I_{0}+1, \quad I_{0} \in[0, \lambda-1] \\ 2 \lambda+1, \quad I_{0} \in[\lambda,L-\lambda-1] \\ L-I_{0}+\lambda, \quad I_{0} \in[L-\lambda, L-1] \end{array}\right.$

这里我们可以同时计算下所有行 $k^{'}$ 的和，与前面给出的总数 $K$ 进行验证，可以发现结果是一样的。有了这个之后我们计算索引 $k$ 就简单很多，根据 $I_0$ 所在位置，可以计算到所在行前面所有的和，在得到当前行的索引，就可以得到 $k$ 。

2.3 非对角线压缩策略

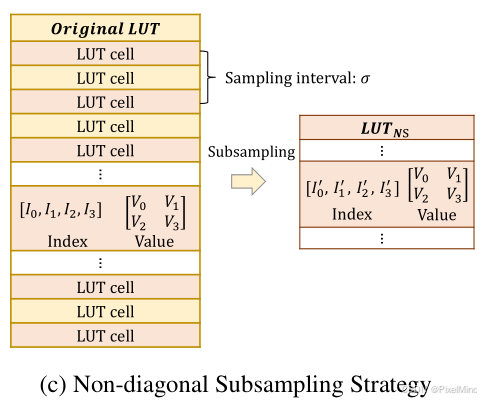

这个非常简单，即用更大的采样间隔，如下图所示，采样后的LUT为 $LUT_{NS}$ 。

在这里插入图片描述

即可以想象成原有LUT用了更大的采样间隔保存。假设 $LUT_{NS}$ 的维度为 $(D, D, D, D)$ ， $D$ 定义为：

$D=2^{8-\sigma }+1$

自然，这里的 $\sigma$ 控制着非对角线区域的采样比例。

2.4 压缩策略分析

作者在这里对压缩比例进行了理论的分析。

1）首先针对对角线区域：

$S_{DR}=K*L^{n-p}*mB=K*(2^{8-q}+1)^{n-p}*mB$

这里 $p$ 是压缩的dimension个数，前面举的例子是2，自然它不能大于总的dimension个数 $n$ ， $q$ 是采样比例，前面讲到的大多数论文都选用了4，即16的采样间隔， $m$ 是输出的个数，一般是1，当使用到pixelshuffle是根据放大比例变化。

2）非对角线区域：

$S_{NS}=D^{n}*mB=(2^{8-\sigma})^{n}*mB$

这里的 $\sigma$ 前面讲到了是非对角线区域的采样比例，自然它不能比原始采用的 $q$ 还小，否则是反向压缩，自然也不能大于8。

3）压缩比例：
一个完整的空间LUT的尺寸为：

$S=(2^{8-q}+1)^{n}*mB$

那么压缩比就是：

$CR=(S_{DR}+S_{NS})/S * 100\%$

我们可以分析得到， $\lambda$ 对角线宽度是跟压缩比成反比，而 $p$ 压缩维度和 $\sigma$ 采样比是成正比，越大压缩率越大。

三、实验结果

在这里插入图片描述

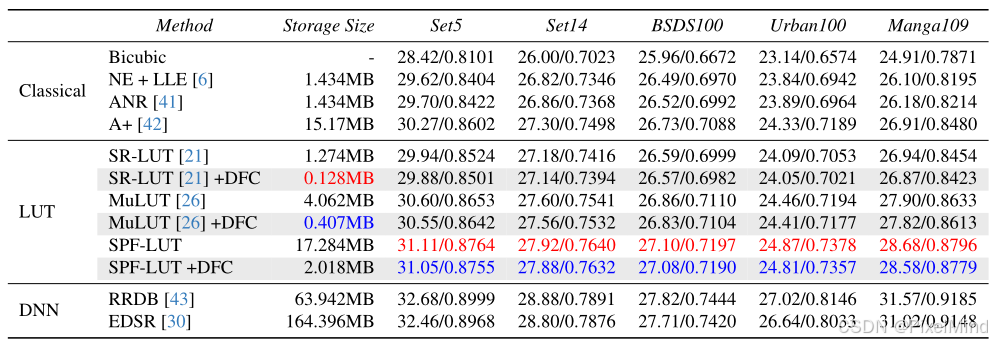

定量的实验结果显示：SPFLUT效果是最好的，搭配DFC可以大幅减小LUT的存储量，且效果基本不受影响。其他方法也是同理。

在这里插入图片描述

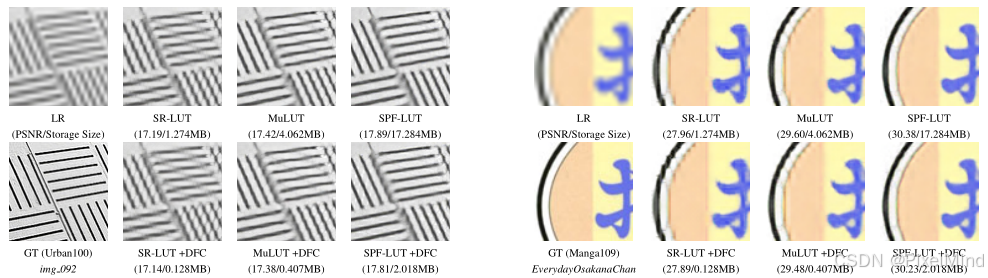

定性的实验结果显示，SPF方法是最好的，在多个任务上进行了比较，超分、降噪和去JPEG压缩，即DFC可以近乎无损的减小存储量，且可以扩展。

接下来作者进行了消融实验：

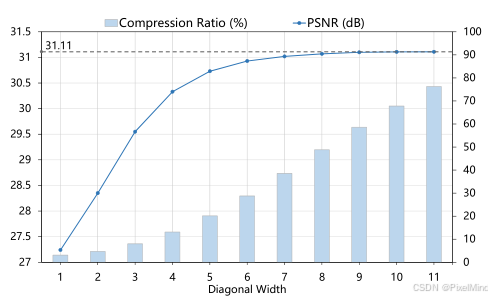

1）关于 $\lambda$ ：
在这里插入图片描述

大小在1-5之间非常重要，后面就逐渐饱和，说明对角线非常重要，保存了LUT大部分信息。

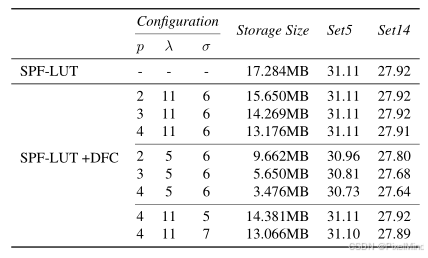

2）关于 $p$ 值：

在这里插入图片描述

$p$ 值在对角线宽度大时，比如表中11时，值得大小影响不大，当 $\lambda$ 小时，此时 $p$ 会影响性能。

3）关于 $\sigma$ 值：还是上面的表，看最后一行，具有一定对角线宽度的对角线LUT可以包含几乎所有的信息，因此当我们 $\sigma$ 扩大至7时，效果基本不受影响。

四、总结

SPFLUT提出了一种对角线压缩LUT方法的策略，可以大幅减小空间LUT表的冗余，进一步提升了LUT方法的可用性。
SPFLUT提出了一种网络结构，大幅提升感受野至21x21，引入了通道LUT来进行特征提取，不过通道LUT可能不一定满足先验去完成压缩，这个可能是后续改进的点。
SPFLUT的效果没有输入通道的关联，这意味着它不能处理色噪声，感受野对比DNN还存在提升的点，仍然不够大。

代码部分后续会单起一篇来进行解读。（未完待续）
