Python3图可视化库graphviz入门教程

诸神缄默不语-个人技术博文与视频目录

graphviz库pypi官网：https://pypi.org/project/graphviz/

仅支持Python 3.8+，用pip安装：pip install graphviz

似乎是必须要先安装graphviz软件的。在Windows系统下安装软件的教程我之前也写了，参见：开源图可视化软件Graphviz安装教程

1. 创建图对象

有向图：dot = graphviz.Digraph(comment='The Round Table')

comment参数可以理解成注释之类的。

2. 增加节点

dot.node(node_name, [node_label])
node_name是用来区分节点的标识，node_label可以理解成对节点的注释。都必须要是str对象

3. 增加边

有两种写法，可见示例：

dot.node('A', 'King Arthur')
dot.node('B', 'Sir Bedevere the Wise')
dot.node('L', 'Sir Lancelot the Brave')

dot.edges(['AB', 'AL'])
dot.edge('B', 'L', constraint='false')

这样添加完的边是：

A -> B
A -> L
B -> L [constraint=false]

dot.edges()入参必须是一个列表，列表中一个元素表示一条边，每个元素要是一个可以迭代的对象，第一个对象是头节点，第二个对象是尾节点。示例中用的字符串当然符合这个标准，但是也可以用列表或者元组之类的，示例：

dot.node("Node1")
dot.node("Node2")
dot.node("Node3")
dot.edges([("Node1","Node2"),("Node2","Node3")])

dot.edge()的必选入参是tail_name: str, head_name: str，可以用node[:port[:compass]]格式，这里我们就简化成只管到node级别了。
也可以单独添加边属性（如示例中的constraint）

4. 生成图的DOT语言代码

dot.source：返回str格式的代码

5. 渲染图

直接渲染成PDF文件并打开：dot.render('test-output.gv', view=True)

render()函数的返回值是图片路径。
入参全部可选。
file_name入参（第一个入参）是gv文件（DOT语言源代码）的路径，可以写成带文件夹的路径，如r'test_folders\test-output.gv'。
view入参为True时表示用默认图片查看器打开。

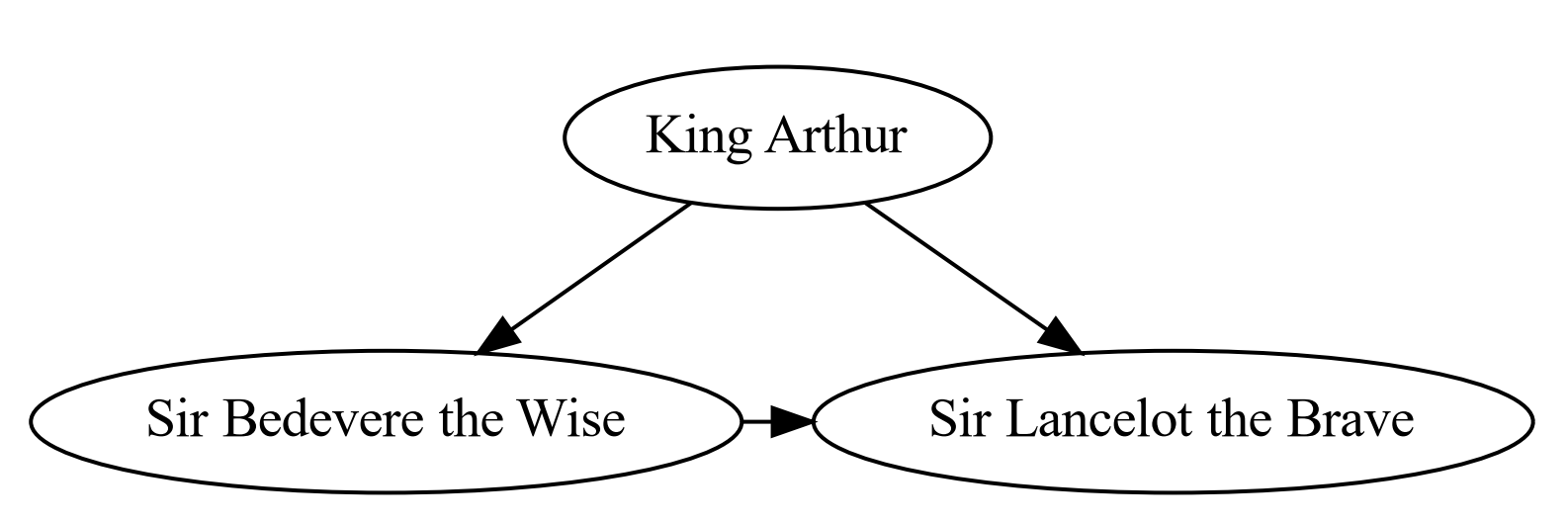

渲染成test-output.gv.pdf的效果：
