光谱共焦技术快速扫描芯片与PCB表面

在现代电子制造业中，芯片和PCB（印刷电路板）作为电子设备的核心部件，其表面的精度和质量至关重要。为了确保这些部件在生产过程中达到最高标准，先进的检测技术是必不可少的。光谱共焦传感器，作为一种高精度、非接触式的测量工具，正在这一领域发挥着越来越重要的作用。

光谱共焦传感器的基本原理

光谱共焦传感器，又称彩色共焦传感器，是一种利用光的干涉原理和共焦效应来测量物体表面微小位移和距离的设备。其基本原理是通过光学色散原理建立距离和波长间的对应关系，利用光谱仪解码光谱信息，从而获得位置信息。白光LED光源发出的光经过一系列光学元件后，形成连续的单色光交点。当被测物处于测量范围的某一位置时，只有某一波长的光聚焦在被测物表面，满足共焦条件，反射回的光信号被光谱仪接收并解码，从而测得目标对应的距离值。

普密斯光谱共焦传感器SFS系列

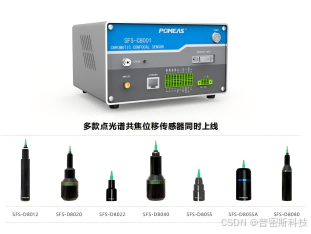

普密斯光谱共焦传感器SFS系列包含7款光谱探头，每款探头根据被测物的特性和检测需求进行精心设计。这些探头具有高精度、高分辨率和非接触测量的特点，能够在不损伤被测物表面的前提下，提供稳定且准确的测量数据。

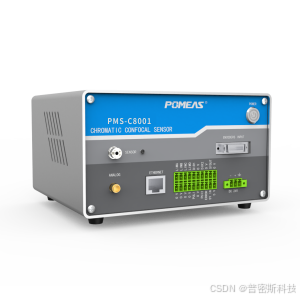

SFS系列光谱探头配有光谱控制盒，能够实现对芯片和PCB表面的快速扫描。光谱控制盒具有丰富的应用功能，支持多种测量模式，并可与功能全面的PC测量软件无缝对接。这些软件不仅界面友好、操作简便，而且支持多种数据分析功能，为用户提供了全面的测量解决方案。

在芯片表面检测中的应用

在芯片制造过程中，对芯片表面的平整度、尺寸精度和缺陷检测有着极高的要求。光谱共焦传感器SFS系列能够轻松应对这些挑战。其高精度测量能力确保了芯片表面微小变化的准确捕捉，非接触式测量则避免了因接触产生的污染或损伤。此外，宽广的光线角和高的数值孔径使得传感器在复杂光线环境下也能保持较高的测量准确性和稳定性。

通过扫描芯片表面，光谱共焦传感器可以生成被测物的三维轮廓图，帮助工程师直观了解芯片表面的形貌特征。这有助于及时发现并修复生产过程中的缺陷，提高芯片的质量和良率。

在PCB表面检测中的应用

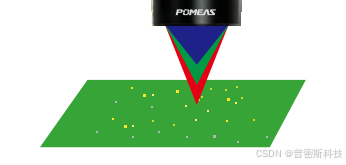

PCB作为电子设备中连接各个元件的桥梁，其表面的涂胶质量、线路精度和元件位置等都对设备的性能有着重要影响。光谱共焦传感器SFS系列在PCB表面检测中同样表现出色。

在涂胶检测方面，光谱共焦传感器可以准确测量涂胶的厚度、宽度和高度，以及是否存在断胶、多胶等缺陷。这有助于确保涂胶的一致性和可靠性，提高PCB的组装质量和耐用性。

在线路精度和元件位置检测方面，光谱共焦传感器的高精度测量能力确保了线路宽度、间距和元件位置的准确测量。这有助于及时发现生产过程中的偏差和错误，提高PCB的制造精度和可靠性。
