接地设计那些事

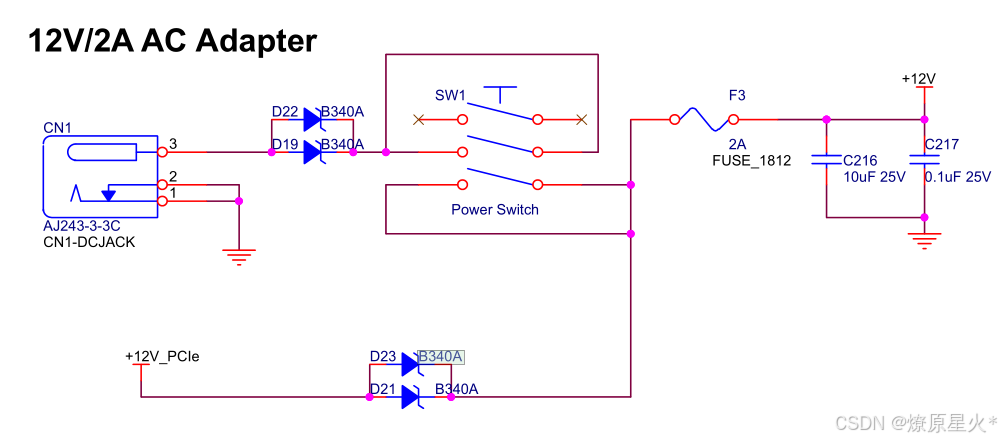

1.

2. USB外壳管脚的处理

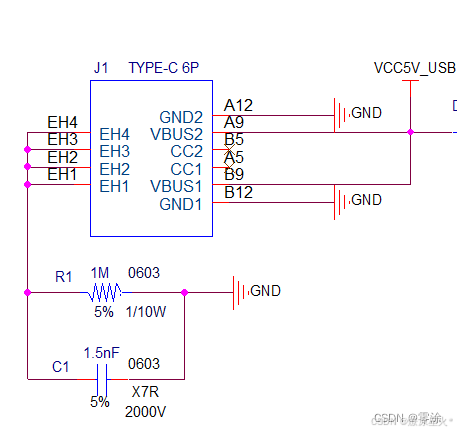

连接器的金属外壳是会经常触摸的， 然而手经常会有静电(ESD),而静电为高压大电流，不能直接连接至板子的GND，否则会烧坏板子，需要在外壳和板GND之间接一个大电阻（一般为1M）进行隔离。那可以不接吗？不接也是不行的， 因为板子上会有噪声和干扰，这些都是要泄放到大地的，但是在接口上又需要注意隔离，那么就需要大电阻(1M,通过人体模型来的)进行隔离，下图为最简单的处理，从电磁干扰(EMS)角度考虑，板子会产生高频的干扰，而这些干扰是要泄放到大地的，这些干扰通过C2电容进行泄放，该电容需要采用高耐压值，因为有静电，容值要很小，因为滤除的是高频信号。

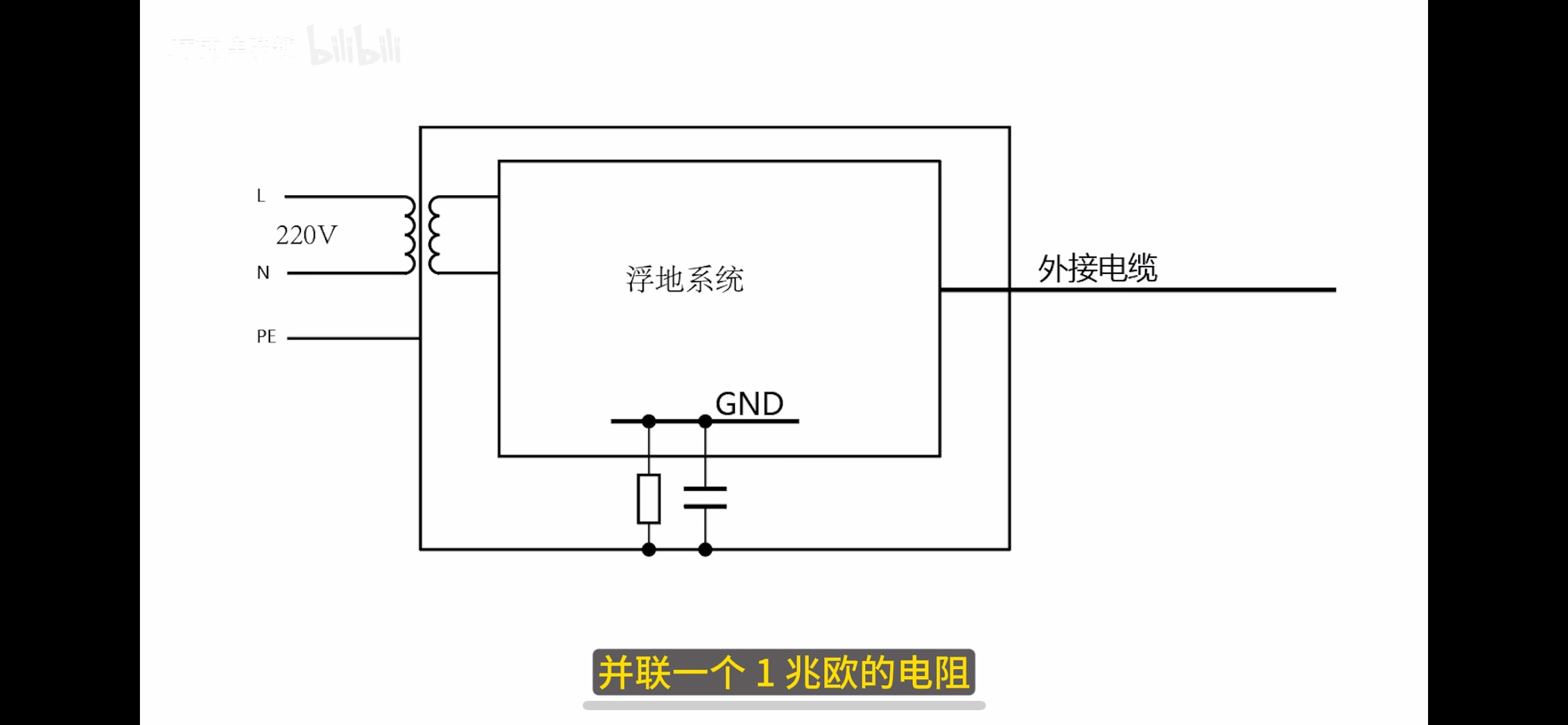

3:相当于gnd与pe地连接
