IEEE Trans｜评估电网针对电动汽车充电生态系统攻击的安全度量研究

本文链接：https://blog.csdn.net/Python_cocola/article/details/146180630

2025年1月,IEEE Transactions on Smart Grid期刊发表了一篇题为"Developing a Security Metric for Assessing the Power Grid’s Posture Against Attacks From EV Charging Ecosystem"的研究论文。该文针对电动汽车充电基础设施面临的网络安全威胁,提出了一个创新的安全评估框架,重点探讨了充电站管理系统、开放充电点协议等关键组件的脆弱性,并基于马尔可夫决策过程开发了定量评估方法。论文还结合深度学习技术实现了实时安全监控,在IEEE 33节点、69节点等多个测试系统上验证了方法的有效性,为电动汽车充电基础设施的安全防护提供了重要理论指导。

1. 研究背景与意义

随着电动汽车（Electric Vehicle，EV）的普及，智能电网（Smart Grid，SG）中的电动汽车供电设备（Electric Vehicle Supply Equipment，EVSE）数量迅速增长。为了提高用户体验，电动汽车充电站（Electric Vehicle Charging Station，EVCS）广泛采用信息和通信技术（Information and Communication Technologies，ICTs）。然而，ICTs的广泛部署也使电动汽车生态系统面临严重的网络安全威胁。如2022年俄罗斯电动汽车充电站被入侵，以及英国市政停车场充电站被黑客攻击等安全事件。这些攻击除了影响电动汽车用户的充电服务质量外，还可能导致发电机瞬时跳闸和连锁故障，危及配电网的安全稳定运行。因此，开发一种量化评估电网安全状态的度量方法具有重要意义。

2. 电动汽车生态系统架构与安全漏洞分析

2.1 系统架构

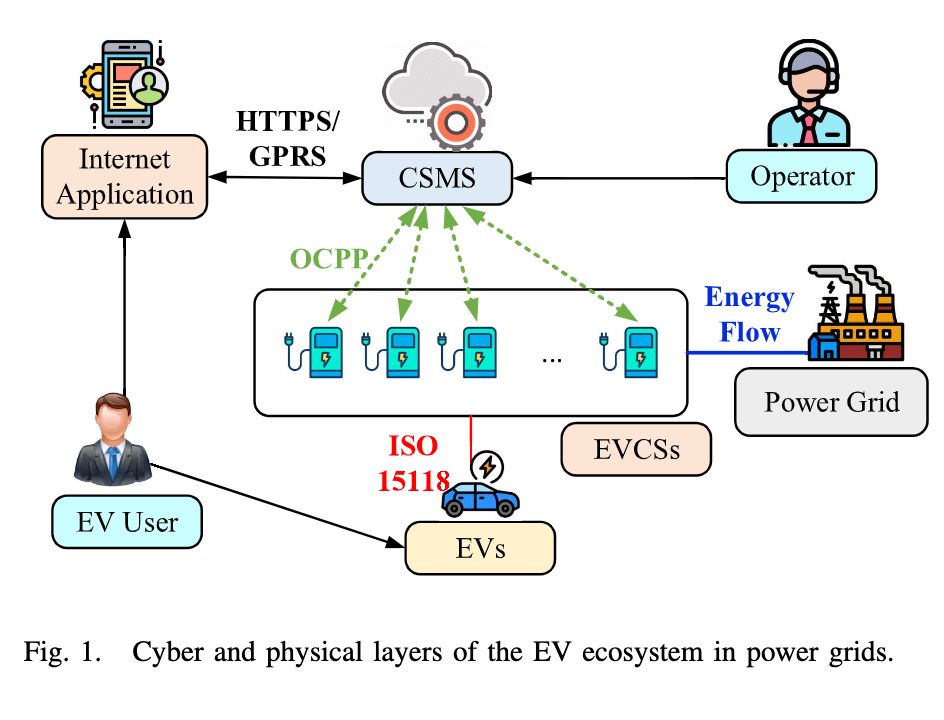

电动汽车充电生态系统是一个典型的信息物理融合系统，包括物理层和网络层。物理层主要由EVCS和配电网络构成，其中EVCS分为三种充电功率等级：Level 1充电器支持1.4 kW充电功率，Level 2充电器支持最高40 kW充电功率，Level 3直流快充充电器支持40-240 kW充电功率。网络层由充电站管理系统（Charging Station Management System，CSMS）、开放充电点协议（Open Charge Point Protocol，OCPP）、移动和Web应用程序等组件组成。EVCS通过固件控制充放电命令，并通过OCPP与CSMS通信，EV用户则可通过移动应用程序远程控制充放电过程，并通过HTTPS/GPRS与CSMS进行通信。

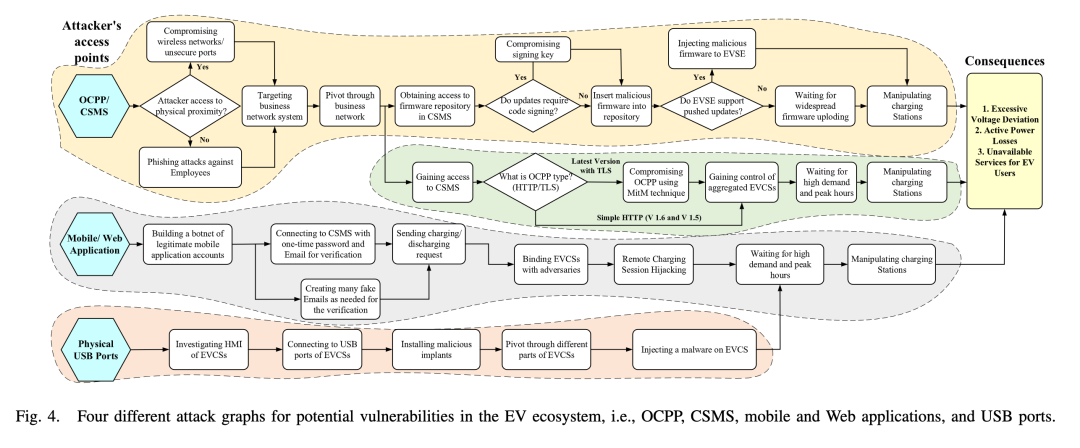

2.2 安全漏洞分析

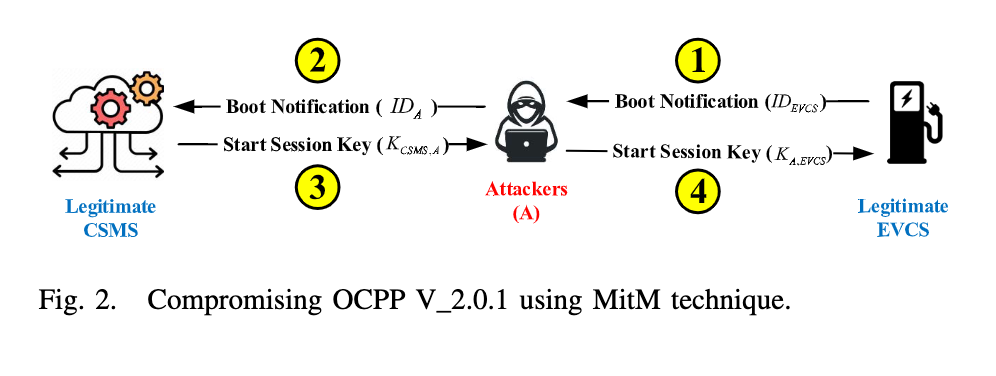

研究发现电动汽车生态系统中存在多个重要的安全漏洞。首先是OCPP协议的脆弱性，虽然最新的OCPP V_2.0.1版本引入了强制使用传输层安全（Transport Layer Security，TLS）等安全改进，但仍然无法有效防御中间人（Man-in-the-Middle，MitM）攻击。攻击者可以通过MitM技术获取充电站身份识别信息和会话密钥，从而伪装成合法CSMS向充电站发送指令。

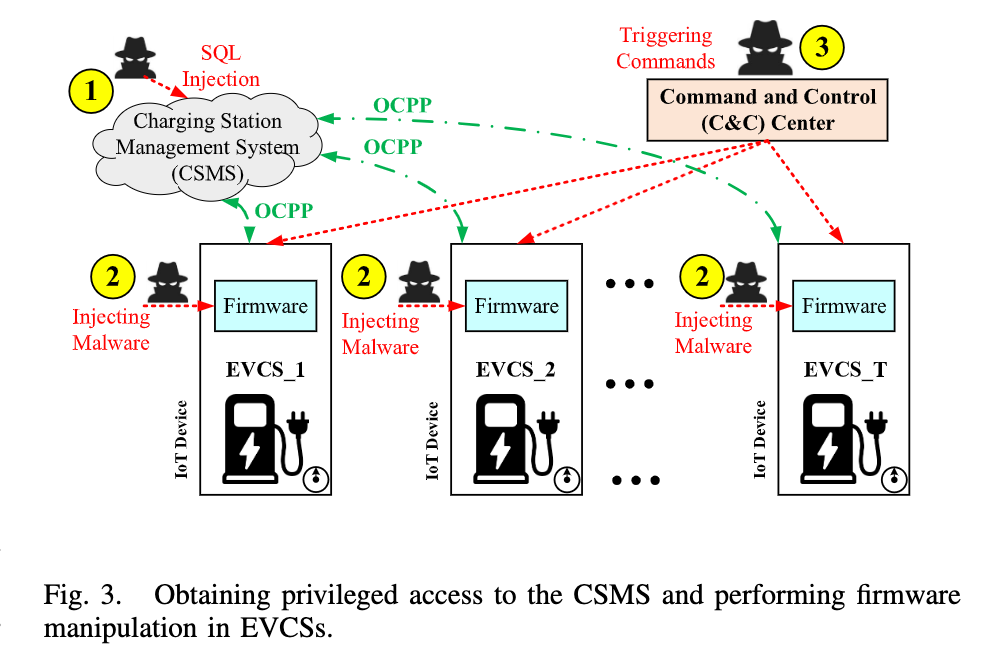

其次是CSMS系统的安全漏洞。以EV-Link和CSWI Etrel为代表的CSMS系统存在多个已知漏洞（如CVE-2018-7800、CVE-2018-7801、CWE79和CWE-1236），攻击者可通过SQL注入获取管理员权限，访问并修改EVCS固件。当被劫持的CSMS发送固件更新请求时，EVCS会下载并安装包含恶意代码的固件，使攻击者能够通过命令控制中心协调多个被感染的EVCS执行恶意操作。

此外，移动和Web应用程序也存在安全隐患。这些应用程序为用户提供远程充放电控制、支付管理和充电站定位等功能，但攻击者可以构建由合法移动账户组成的僵尸网络，通过创建大量虚假邮件进行验证来渗透EVSE业务网络。充电站的物理接入点，如USB端口、以太网端口和触摸屏等，同样可能被攻击者利用来修改系统配置和固件。

3. 基于马尔可夫决策过程的安全度量方法

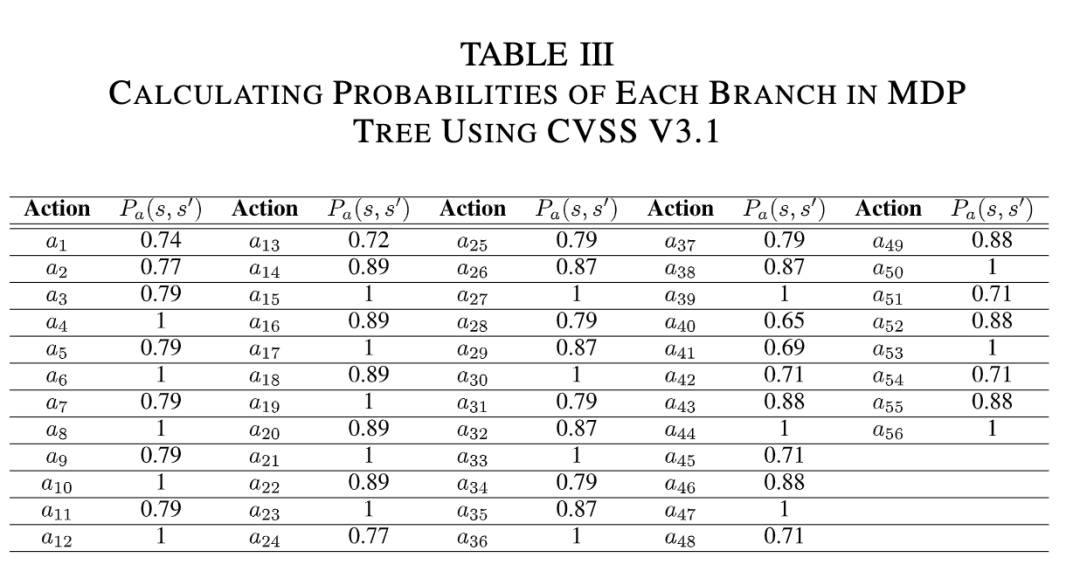

本研究提出了基于马尔可夫决策过程（Markov Decision Process，MDP）的树状结构来量化系统安全状态。该结构包含状态集合、行为集合、转移概率函数和奖励函数四个关键组件。状态集合表示系统中可能被攻击的组件，包括OCPP、CSMS、移动应用和USB端口等可达状态；在多区域攻击情况下，还包括各区域EVCS的组合状态。行为集合定义了攻击者可能采取的MitM攻击、SQL注入、恶意软件注入等行动。转移概率函数基于通用漏洞评分系统（Common Vulnerability Scoring System，CVSS V3.1）计算，而奖励函数则量化攻击行为对系统的影响。

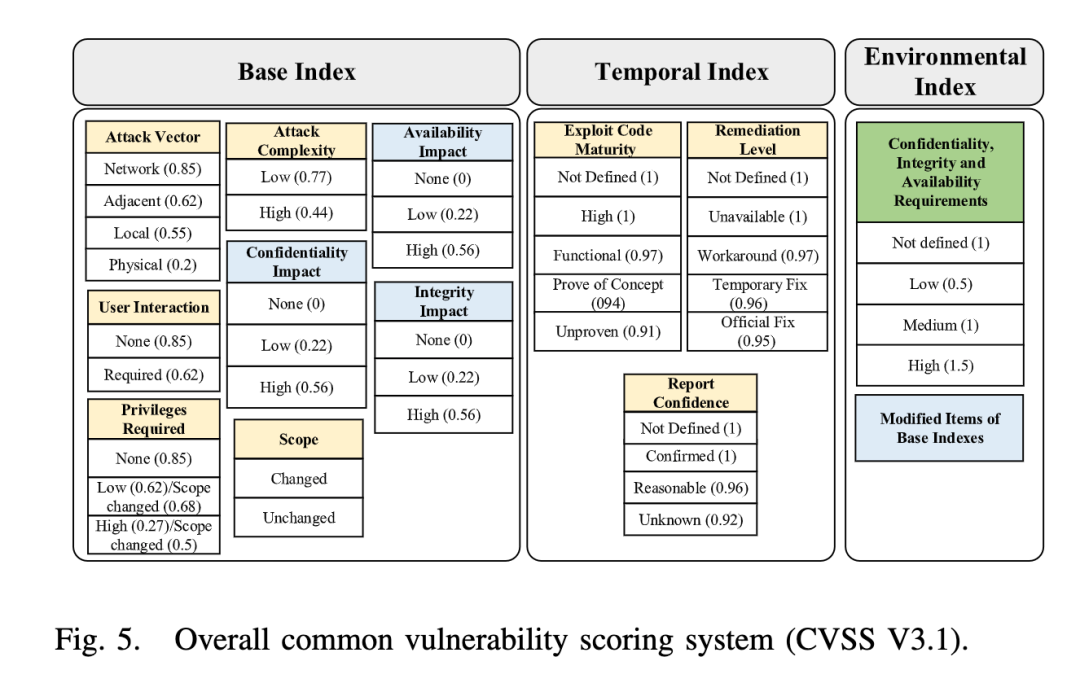

CVSS V3.1评分系统包括基础指标、时间指标和环境指标三个主要部分。基础指标评估漏洞的固有特征，包括攻击向量、攻击复杂度、所需权限、用户交互等因素，以及对机密性、完整性和可用性的影响。时间指标评估漏洞随时间变化的特征，考虑利用代码成熟度、补救级别和报告可信度。环境指标则根据具体用户环境对基础指标进行调整，并评估机密性、完整性和可用性需求。

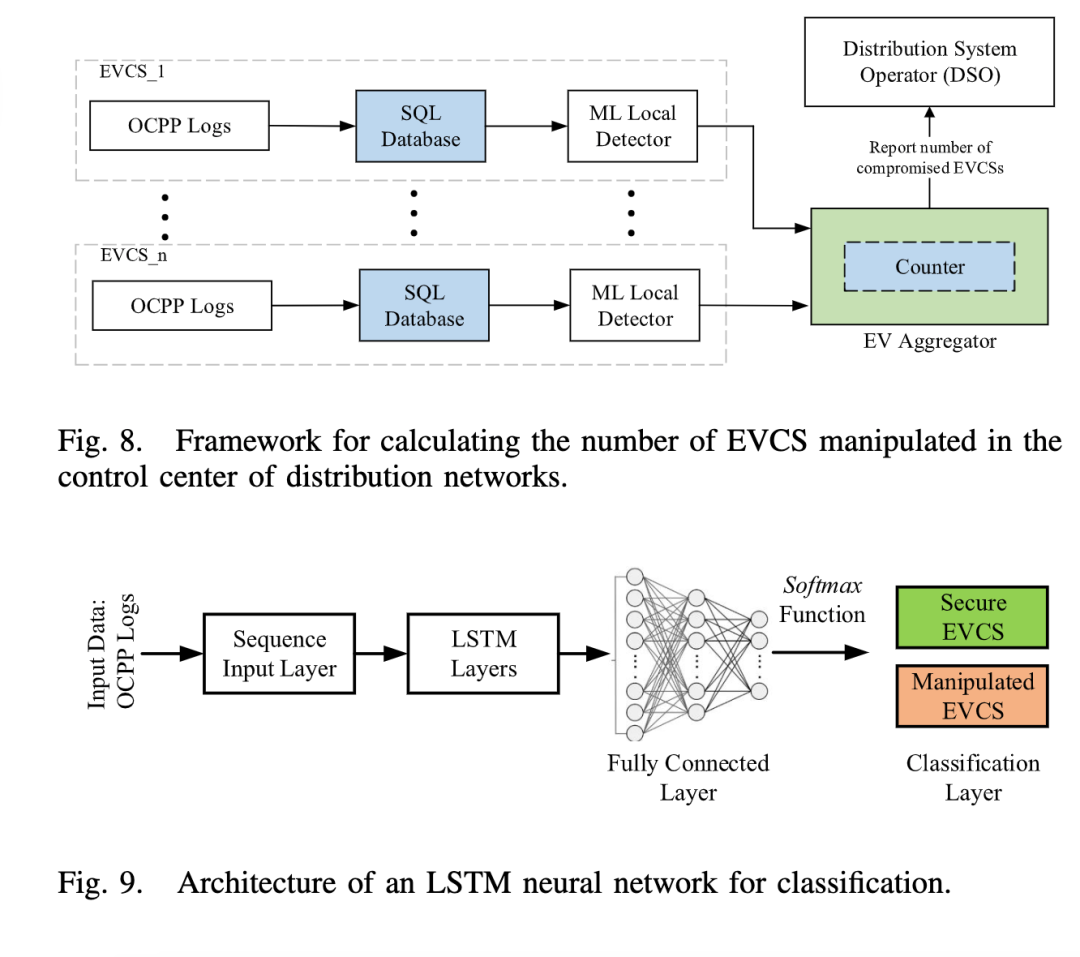

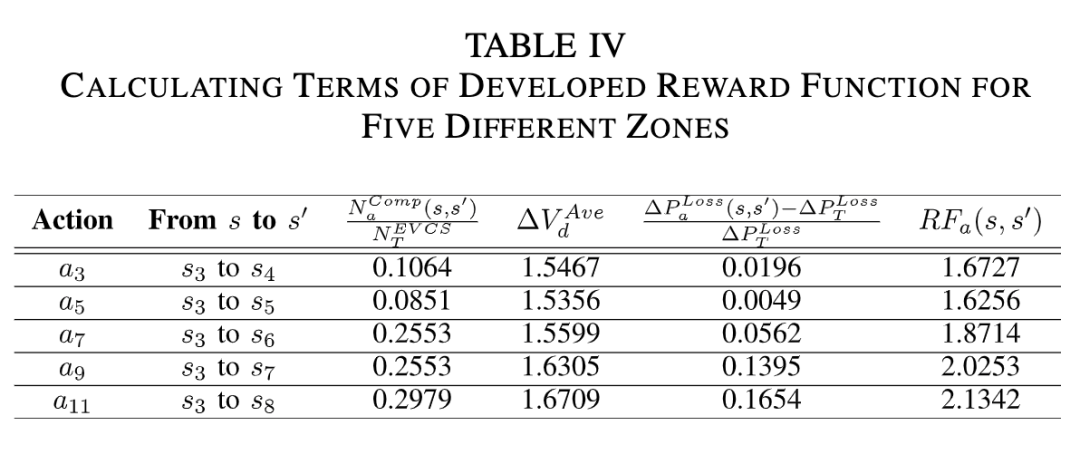

针对奖励函数的设计，本研究从三个维度进行量化评估：充电站可用性影响、电压偏差和有功功率损耗。为了准确评估充电站可用性影响，开发了基于OCPP日志分析的框架，该框架包含SQL数据库存储充电会话信息，使用长短期记忆（Long Short-Term Memory，LSTM）网络进行异常检测，并通过计数器统计被操纵的充电站数量。电压偏差分析基于IEC 61000-3-3标准，将电压偏差超过±2.5%定义为告警阈值。有功功率损耗评估则参考IEEE标准，将总损耗增加超过8%作为告警判据。

4. 深度学习安全监控框架

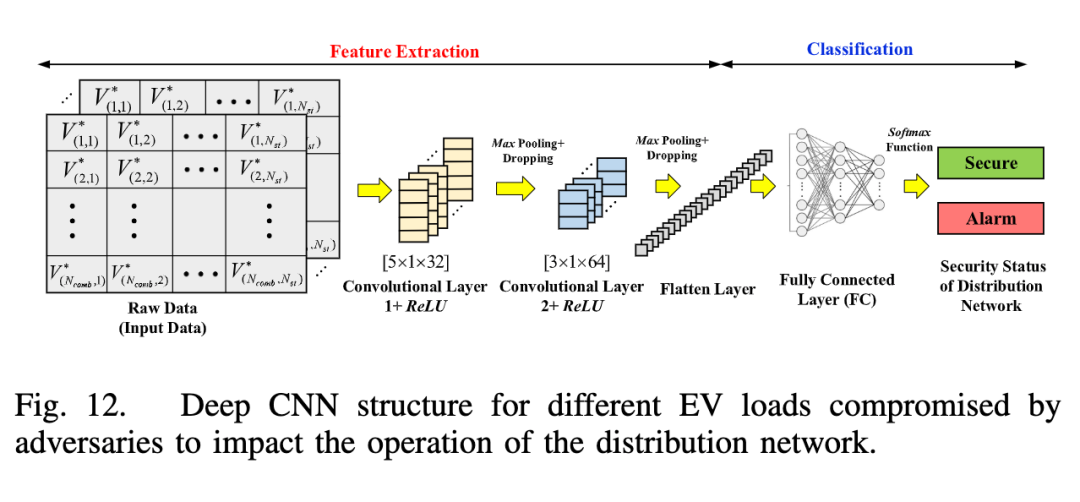

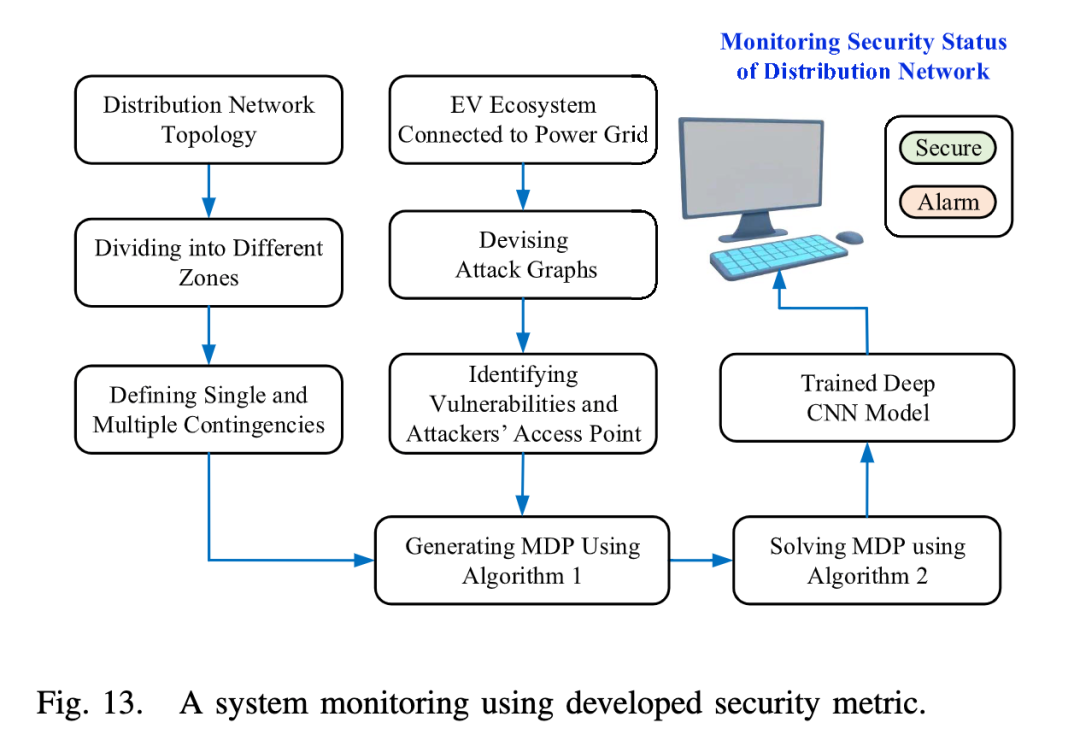

本研究设计了基于深度卷积神经网络（Convolutional Neural Network，CNN）的监控框架，用于实时评估系统安全状态。CNN结构包含两个主要功能模块：特征提取和安全状态分类。特征提取模块使用两个卷积层，第一层配备32个5×1的卷积核进行空间特征学习，第二层使用64个3×1的卷积核学习更复杂特征。通过ReLU激活函数实现特征的非线性映射，并使用二维最大池化层进行降维。分类模块则通过扁平化层将多维特征转换为一维向量，最后经过全连接层和Softmax函数输出系统安全状态概率分布。训练过程采用交叉熵损失函数，数据集按照80%训练集、10%验证集和10%测试集的比例划分。

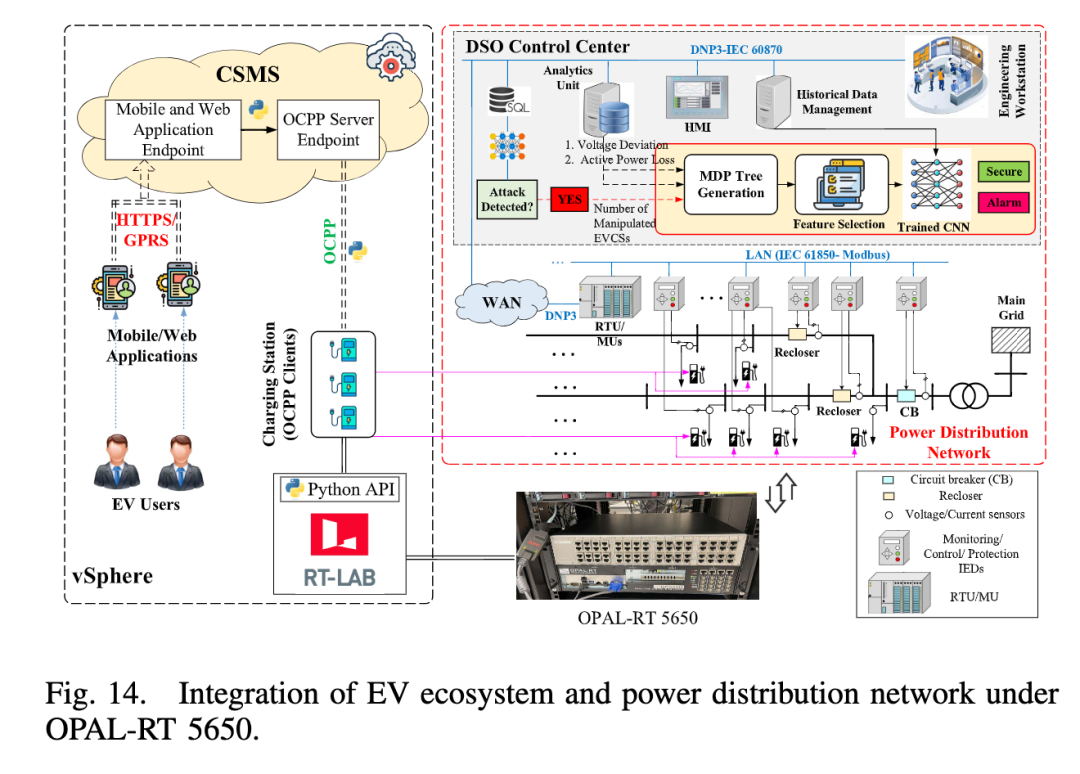

为验证该方法的实用性，搭建了完整的集成测试平台。该平台在物理层使用OPAL-RT 5650实时模拟器模拟配电网系统，配备远程终端单元（Remote Terminal Unit，RTU）和合并单元（Merging Unit，MU）采集系统状态。网络层采用虚拟球体（vSphere）模拟电动汽车生态系统，通过Python API控制EV负荷，并使用OCPP服务器管理充电站通信。各层之间通过IEC 61850、DNP3和Modbus等标准协议实现数据交换和控制指令传输。

5. 算例验证

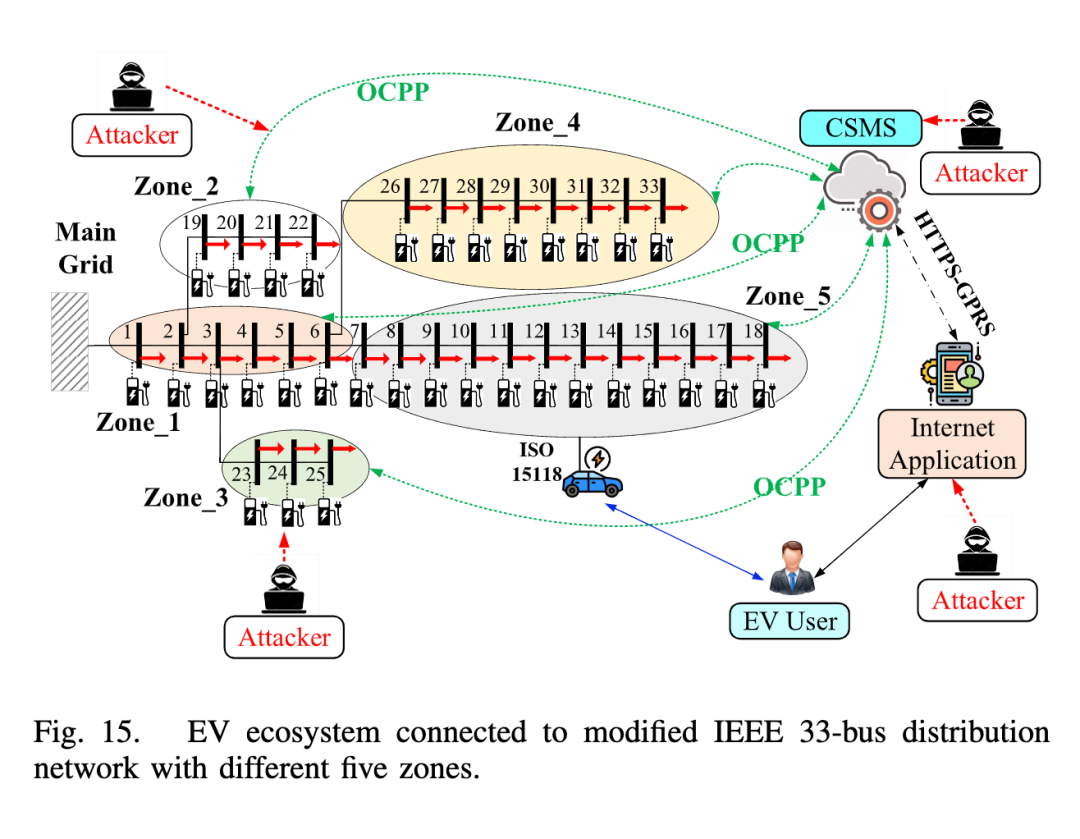

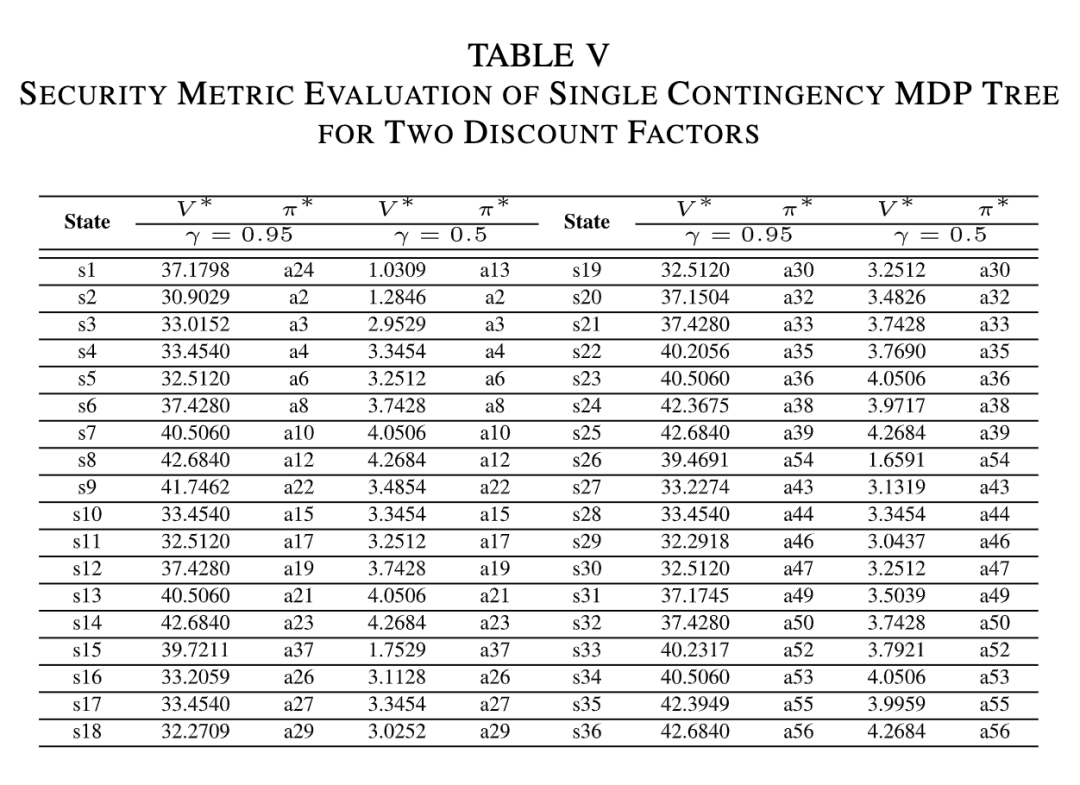

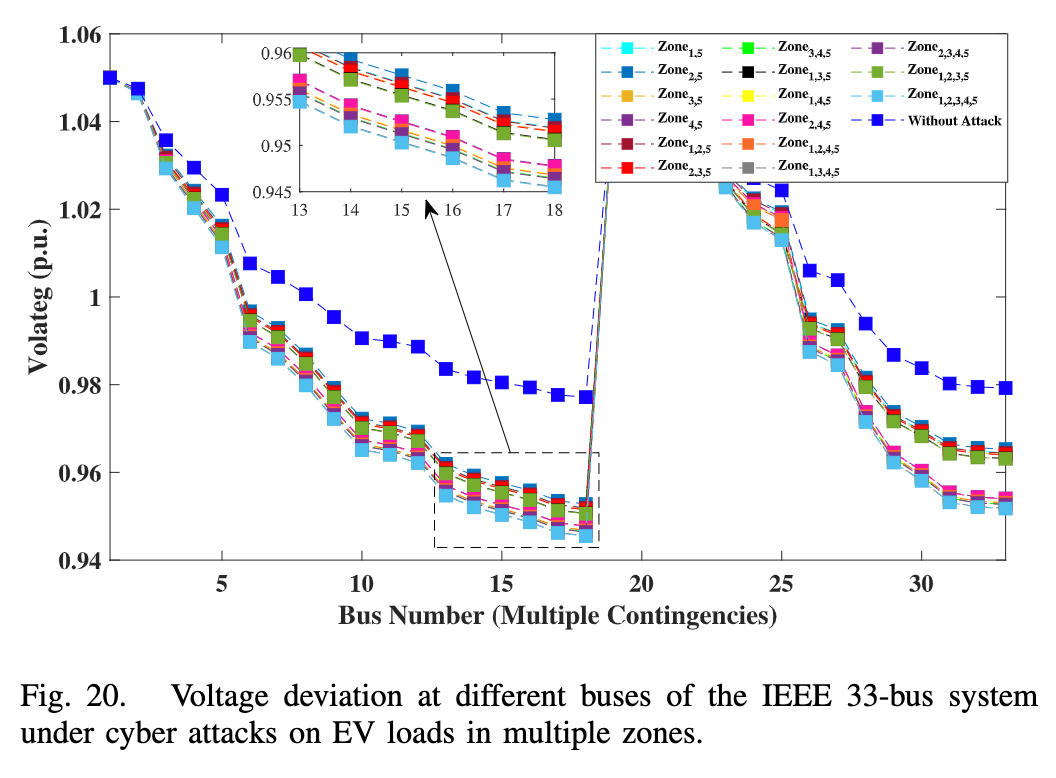

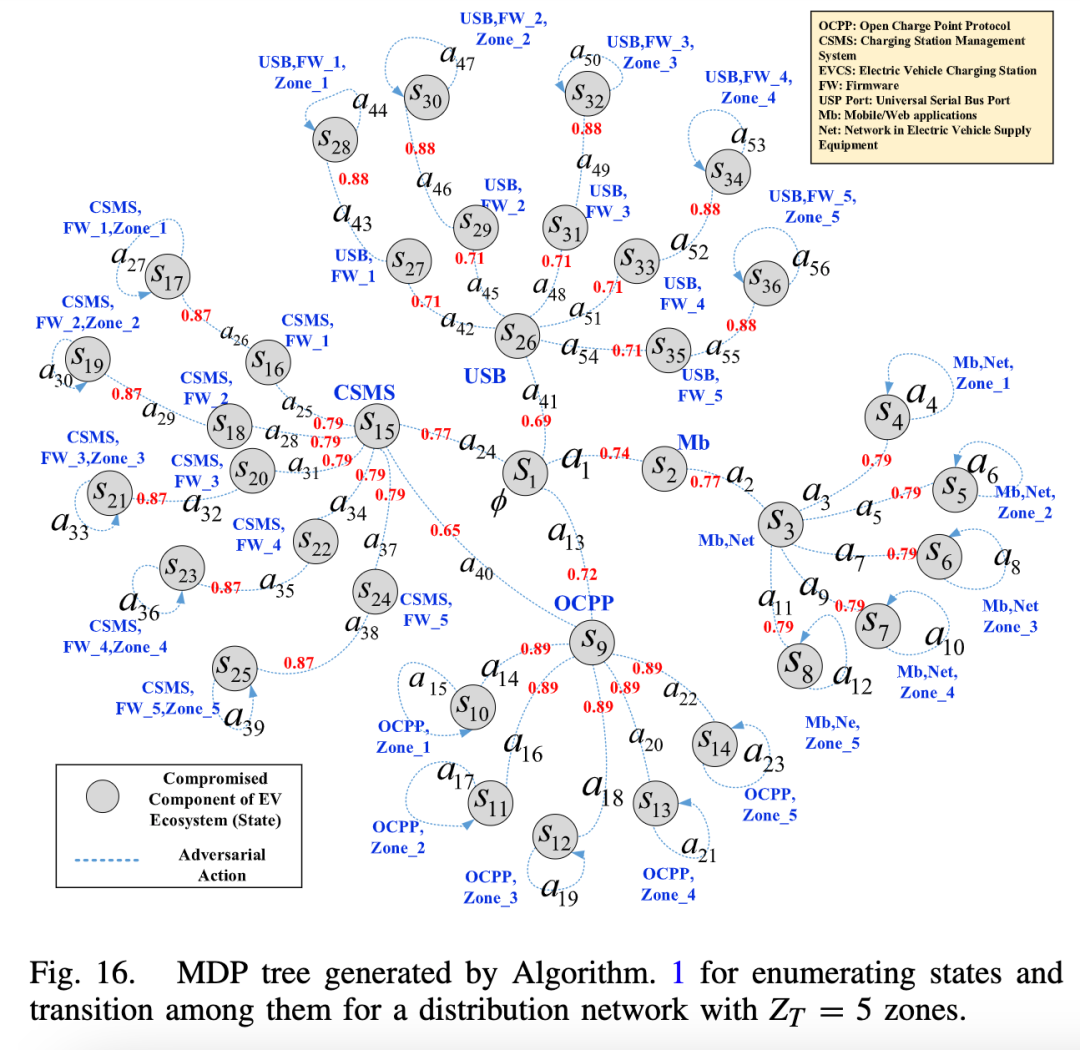

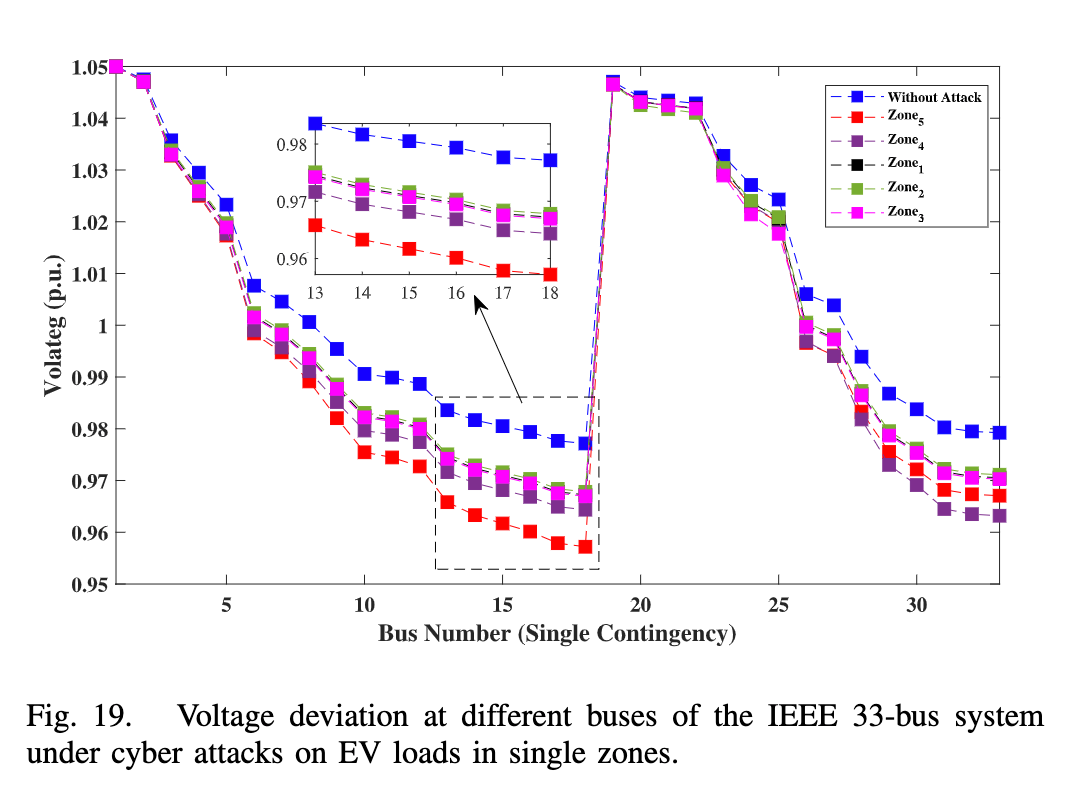

本研究在三个不同规模的配电系统上进行了验证。在IEEE 33节点系统测试中，将网络划分为5个区域，构建了包含36个状态和56个行为的MDP树。单一故障分析显示，当折扣因子为0.95时，初始状态值为37.1798，最优攻击路径为通过CSMS控制第5区域充电站。当第5区域充电站被攻击时，18号节点的电压偏差达到2.01%。多重故障分析发现，在15种组合情况下，18号节点电压偏差超过2.5%的告警阈值，特别是当Zone1,2,3,4,5同时被攻击时，电压偏差达到3.28%，同时被操纵充电站比例升至40%，系统总功率损耗增加达到21.2%。

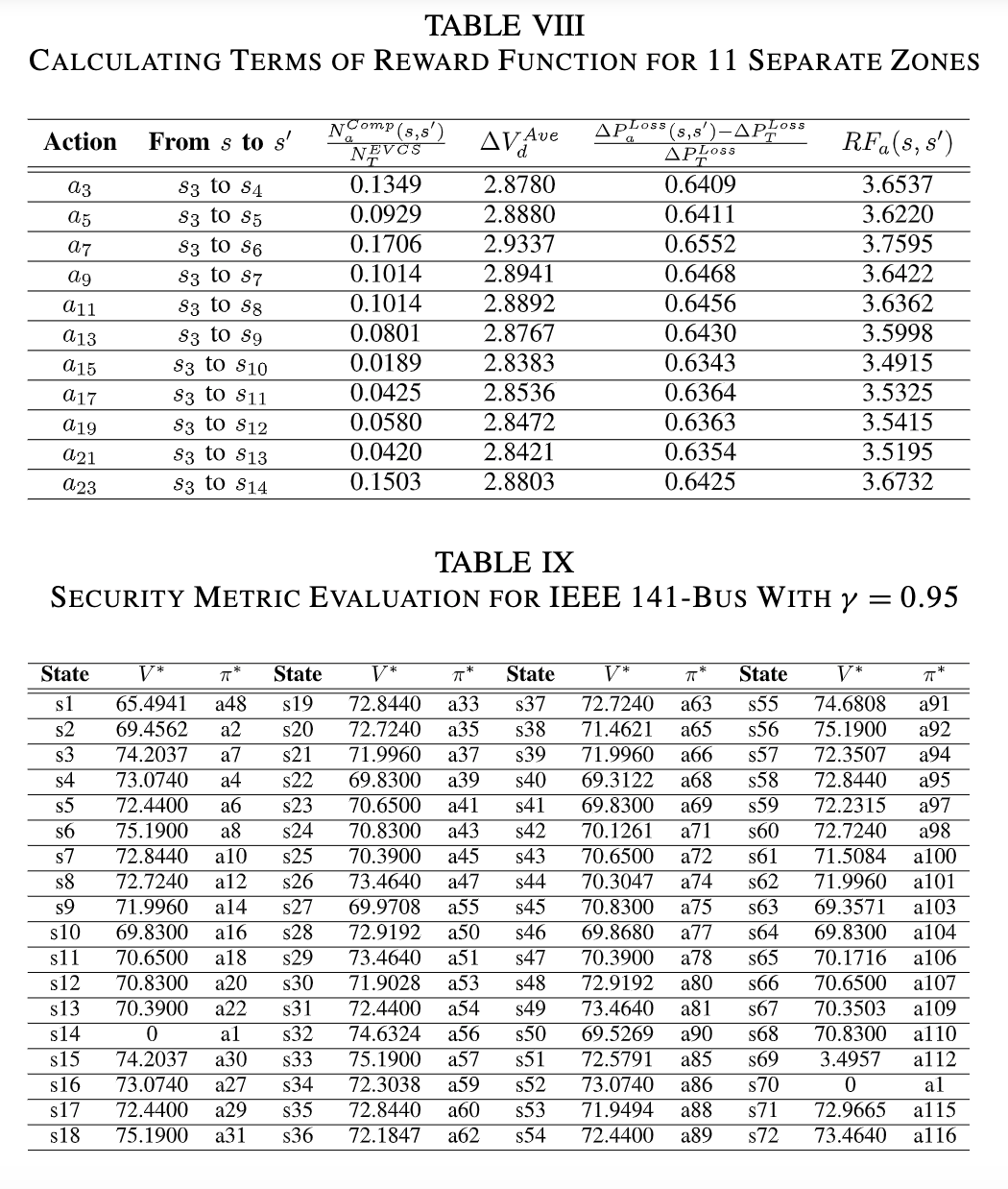

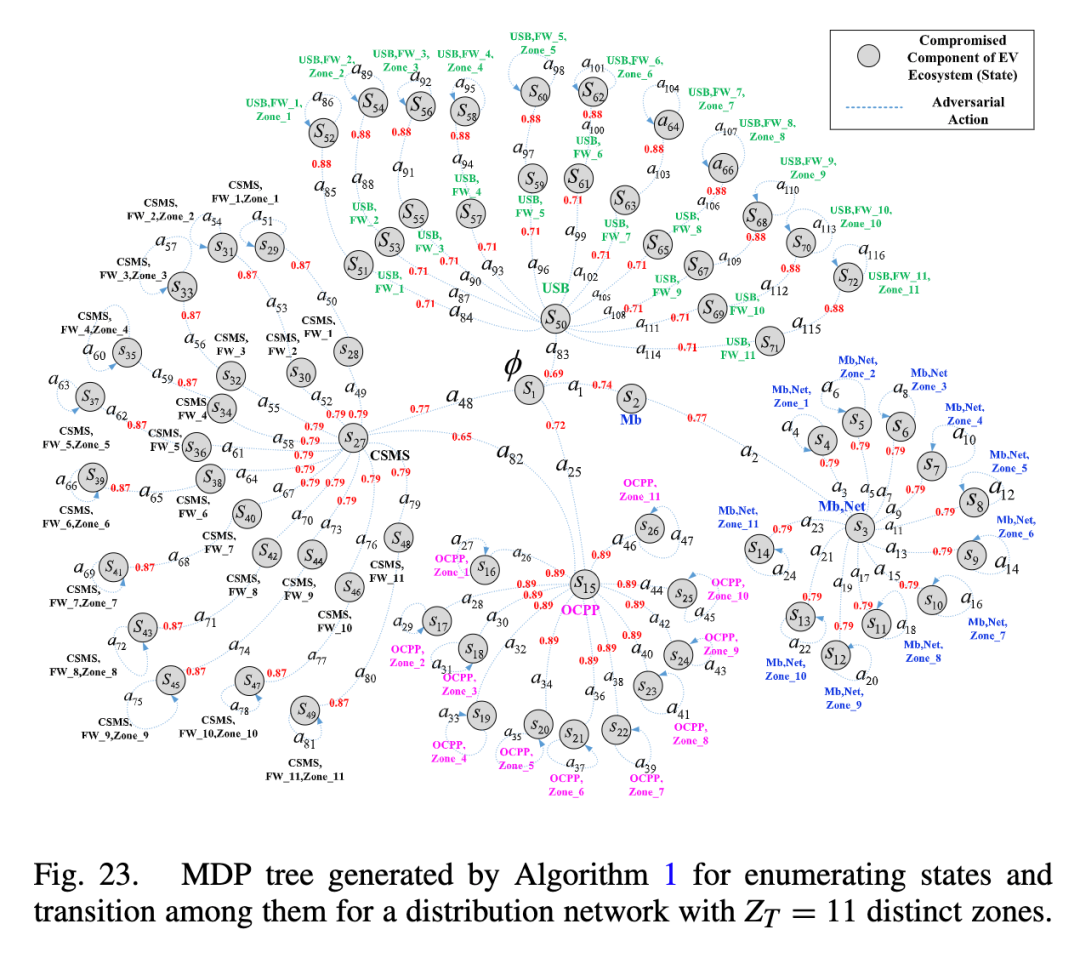

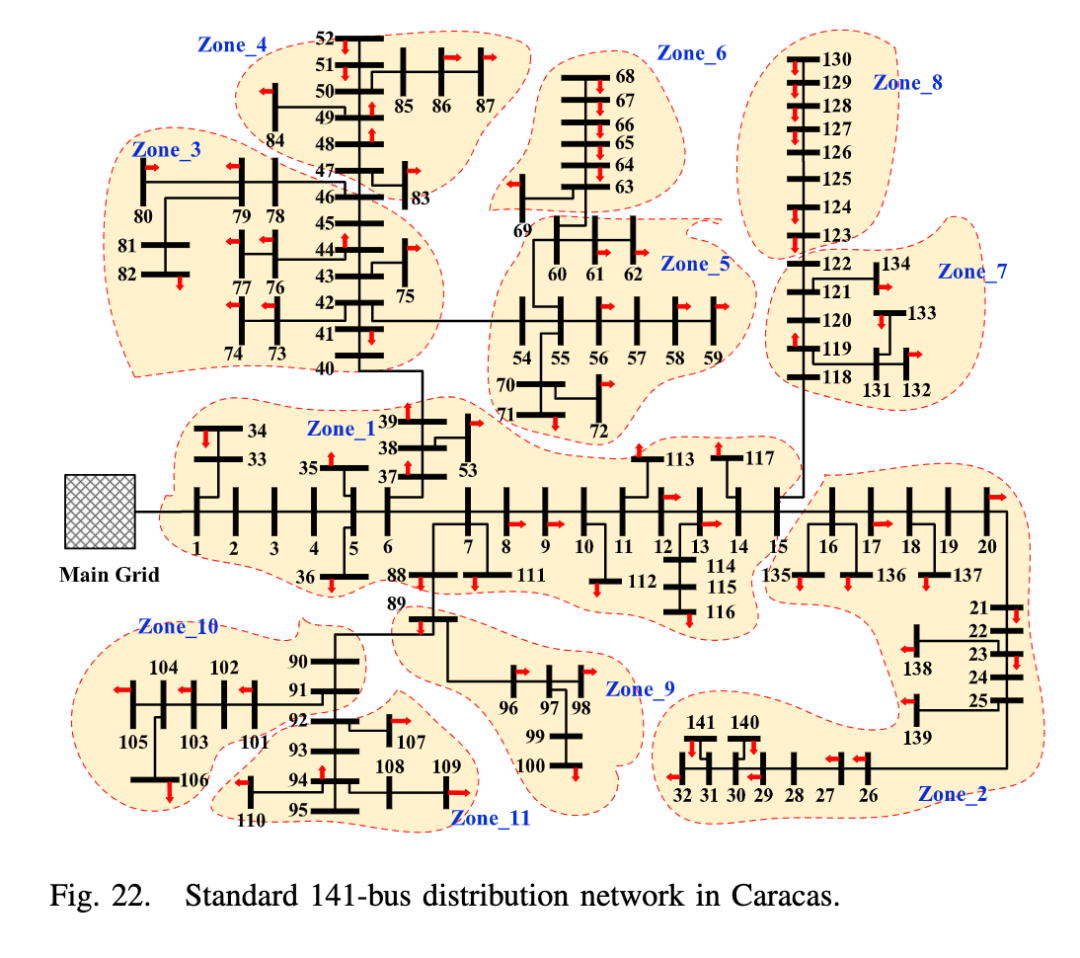

在IEEE 141节点系统的验证中，将网络划分为11个区域，构建了包含72个状态和116个攻击行为的MDP树。结果显示初始状态值为65.4941，最优攻击策略是首先攻击CSMS（动作a48），控制第3区域充电站。这表明即使在大规模系统中，该方法仍能有效识别关键脆弱点和可能的攻击路径。验证过程中系统的状态值和最优行为序列为：初始状态（65.4941，a48）→CSMS状态（69.9708，a55）→固件库状态（74.2533，a56）→充电站控制状态。

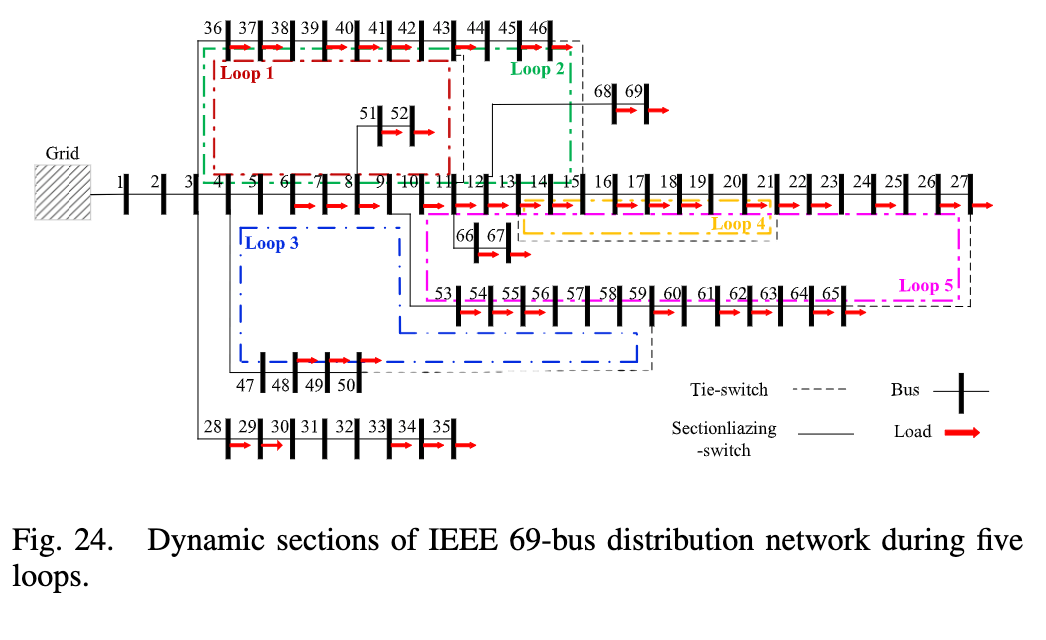

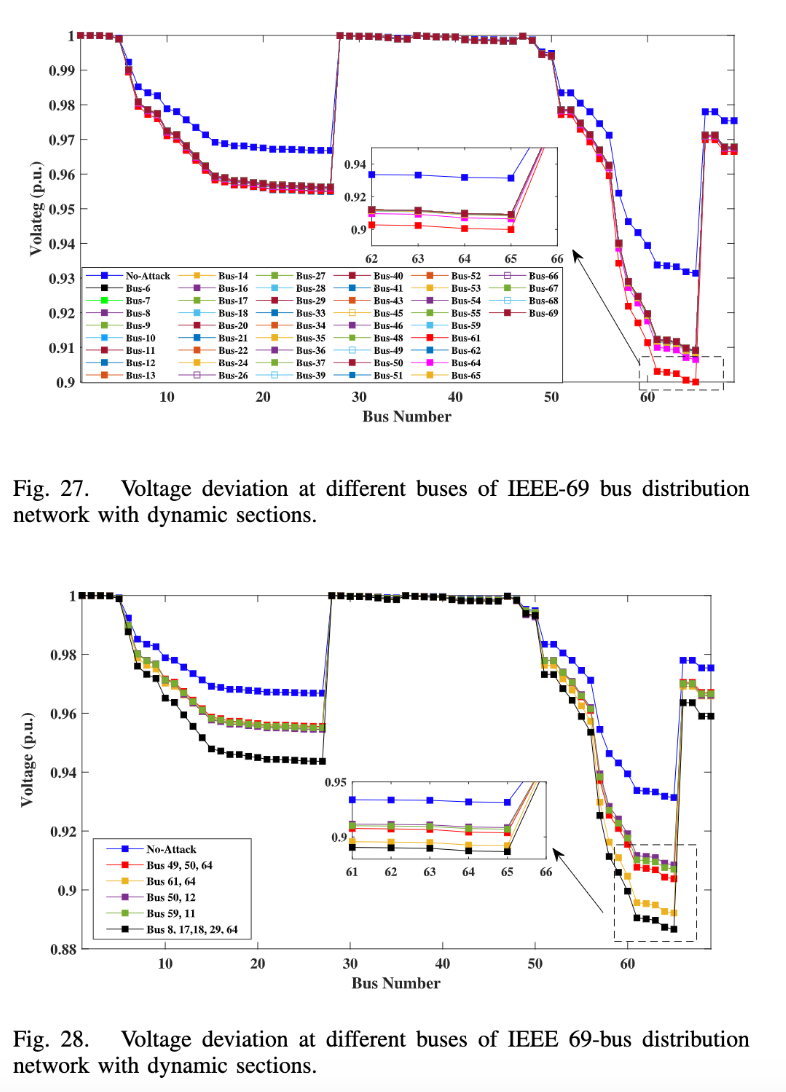

为了验证该方法在动态拓扑结构下的适用性，在IEEE 69节点系统上进行了深入测试。该系统包含68个常闭开关和5个常开开关，通过改变开关状态可形成不同的网络拓扑结构。测试结果表明，当所有联络开关闭合形成5个环网时，系统初始状态值为45.1263，最优攻击路径是通过CSMS控制61号节点的充电站。当未受攻击时，65号节点的标称电压为0.9315 p.u.；当61号和64号节点的充电站同时被攻击时，该节点电压降至0.8920 p.u.，偏差达到4.24%。这表明该方法能够有效评估动态拓扑变化下的系统安全状态。

6. 研究结论

本研究系统分析了电动汽车充电生态系统中的安全漏洞，提出了一种基于MDP树的量化安全评估方法。该方法通过CVSS V3.1评分系统计算状态转移概率，综合考虑充电站可用性、电压偏差和功率损耗设计奖励函数，能够有效量化系统安全状态。基于深度学习的实时监控框架可及时识别系统安全状态，为配电系统运营商提供决策支持。通过在不同规模配电系统上的验证，证明了该方法具有良好的可扩展性和适应性，尤其在面对配电网拓扑动态变化时仍能保持有效性。
