DC-DC产生负电压

目的

        产生一个负电压使用。

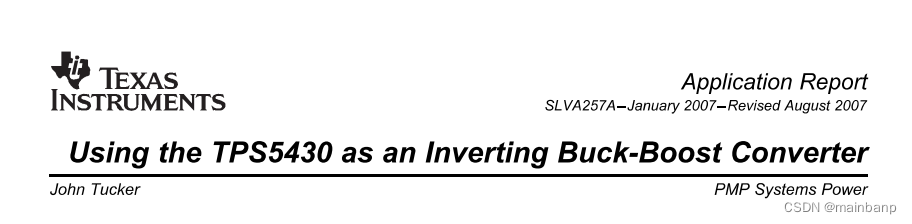

        实现方法来源



方法

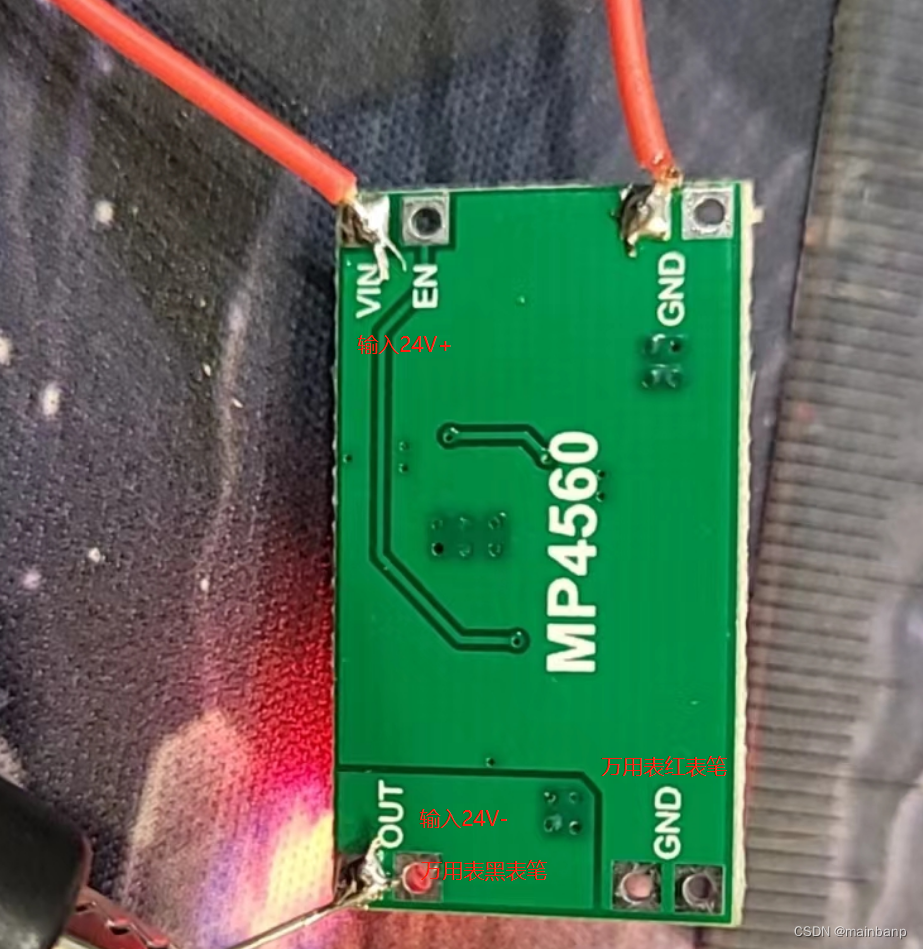

使用非同步整流DC-DC降压芯片实现,本次测试使用MP4560。

测试

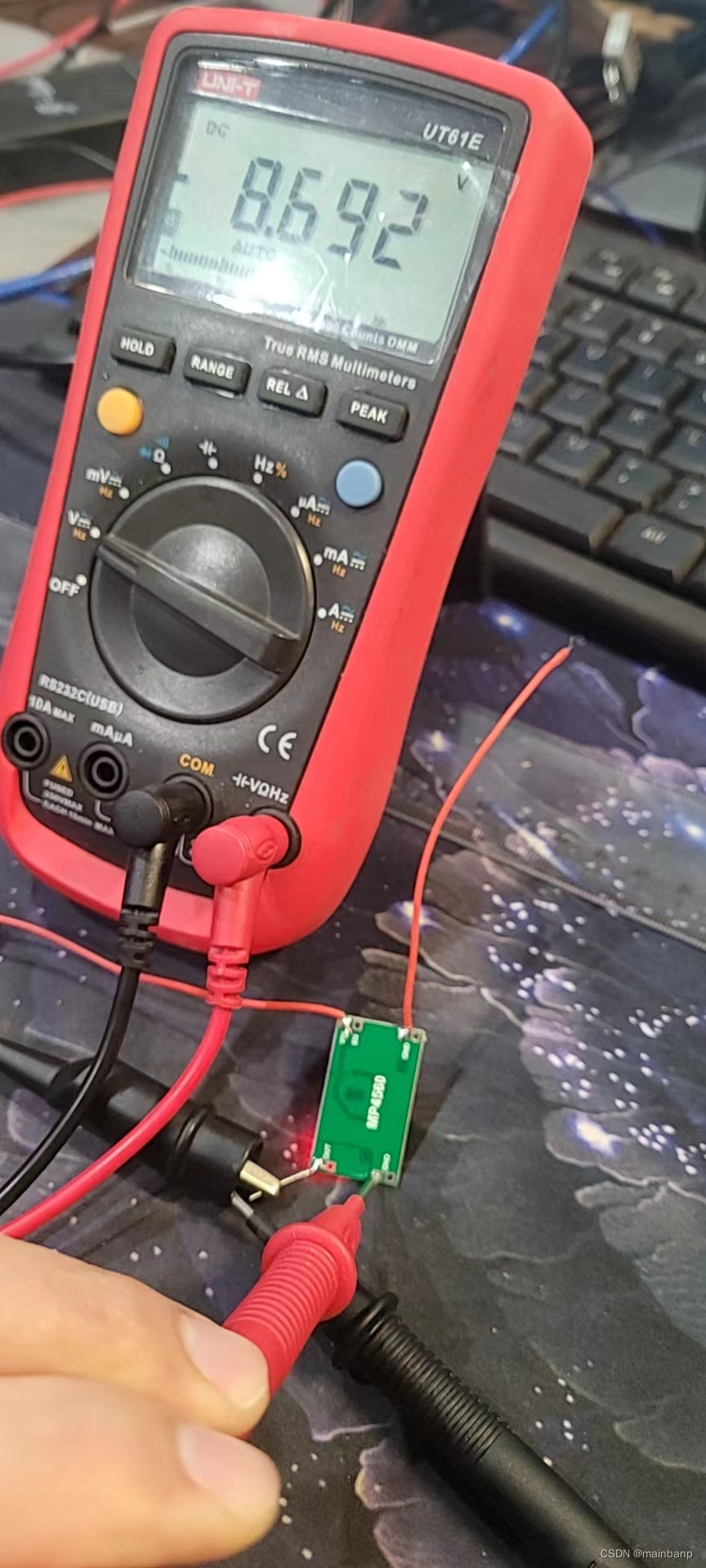

空载

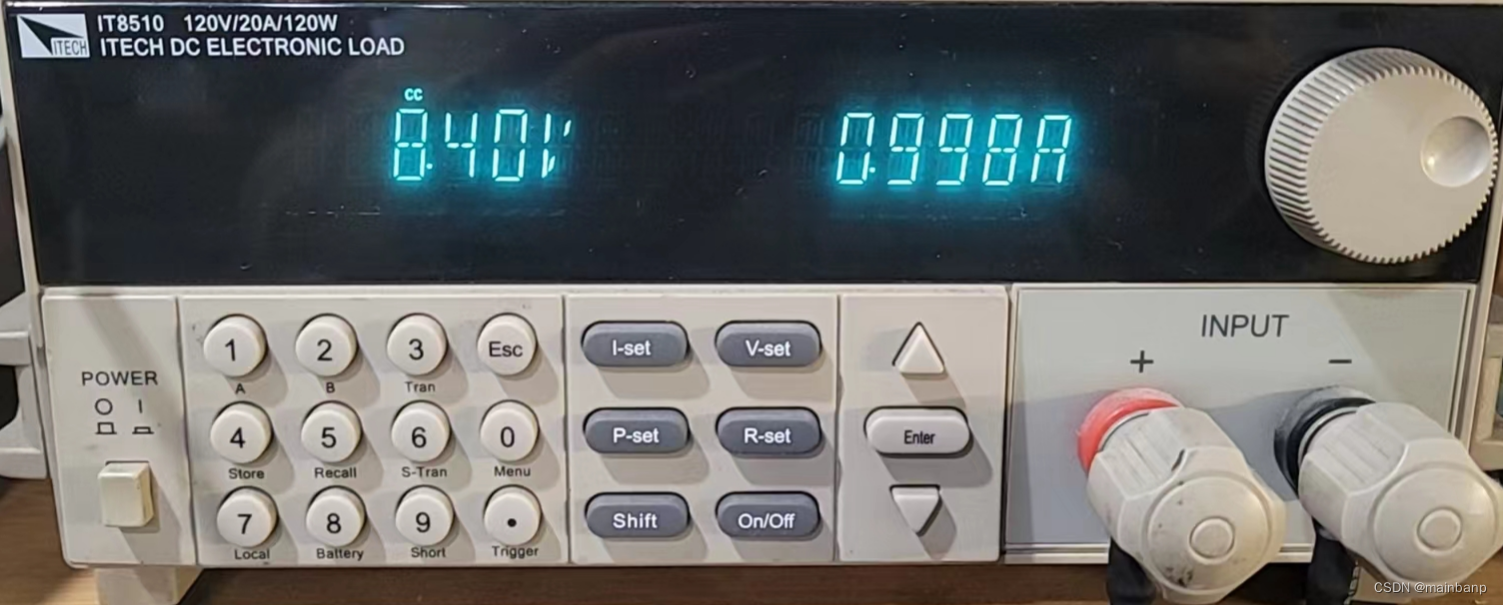

1A负载

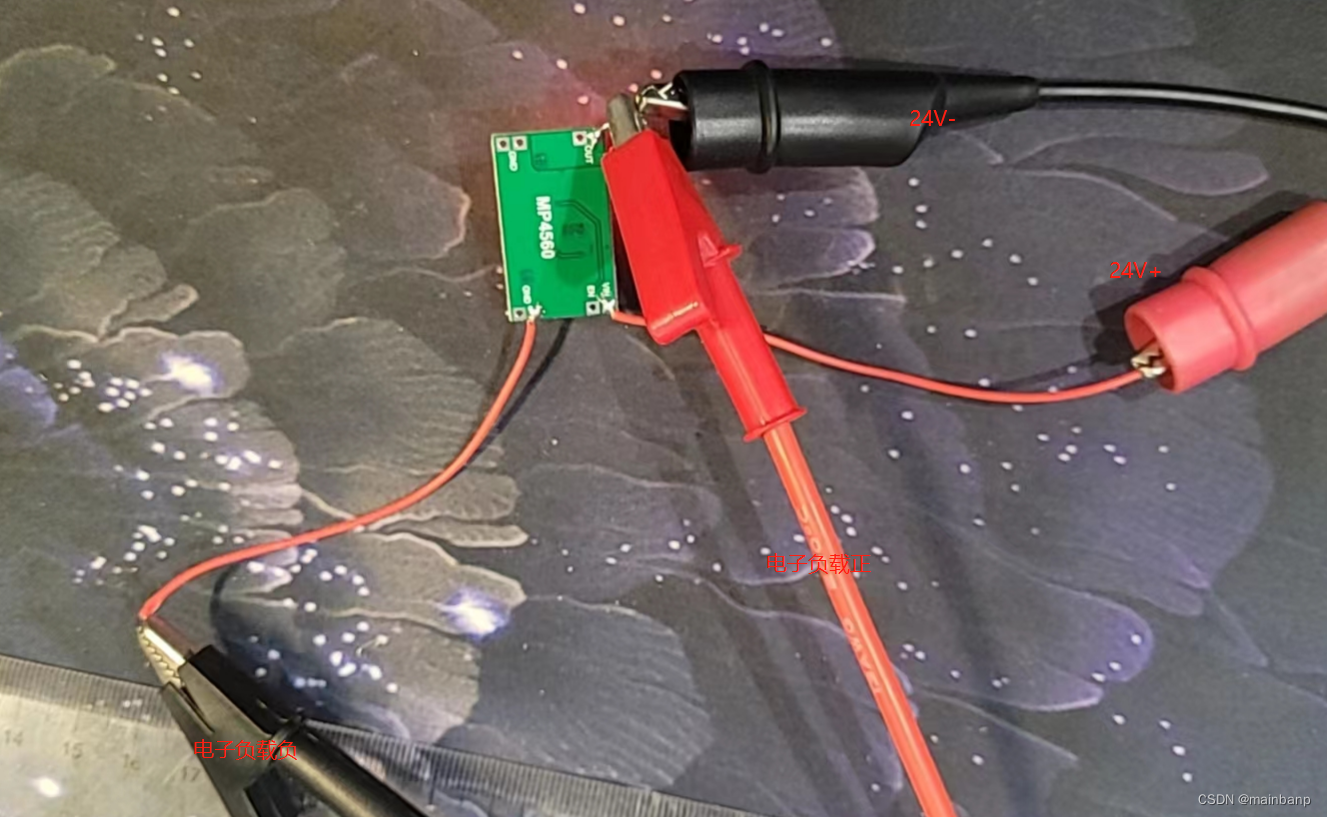

电子负载接线



结论:

使用非同步整流DC-DC芯片可以产生负电压,带负载能力没有减弱。

非同步整流DC-DC芯片简单鉴别方法

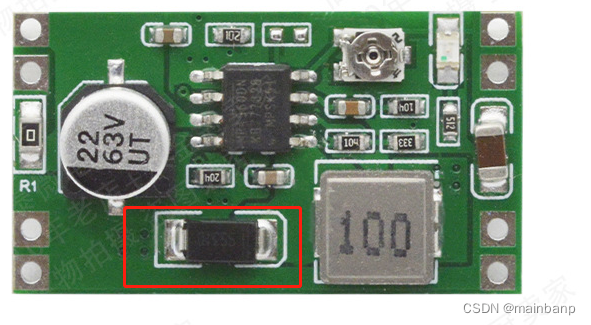

检查电感跟前有没有哪个续流二极管,同步整流的芯片都没有续流二极管。
