锁相环PLL-不平衡电网-仿真

最新推荐文章于 2025-03-08 11:29:21 发布
最新推荐文章于 2025-03-08 11:29:21 发布
阅读量1.9k 收藏 11
点赞数 3
分类专栏： 新能源并网 文章标签： simulink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/QQ1978009424/article/details/117631781
版权
本文探讨了传统锁相环的工作原理，并深入研究了在不平衡电网环境下，DDSRF-双同步坐标系解耦技术如何改善锁相环的性能。通过建立仿真模型，展示了在电网电压不平衡条件下的相位锁相结果，证明了该技术的有效性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

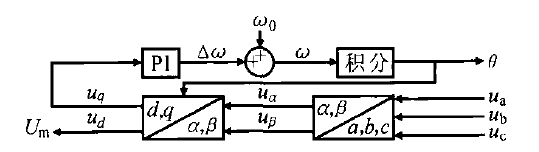

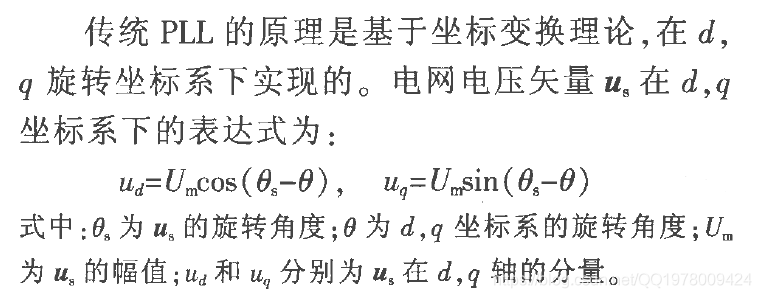

1.传统锁相环工作原理

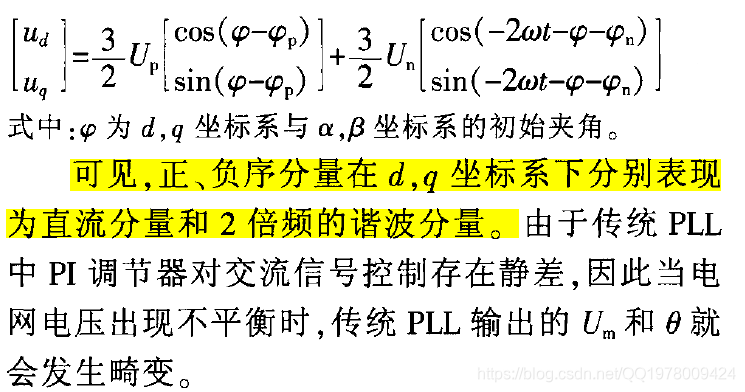

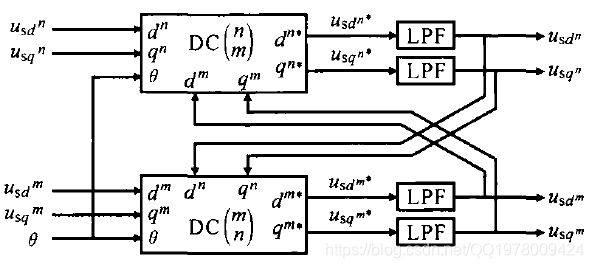

2.不平衡电网锁相环-DDSRF-双同步坐标系解耦

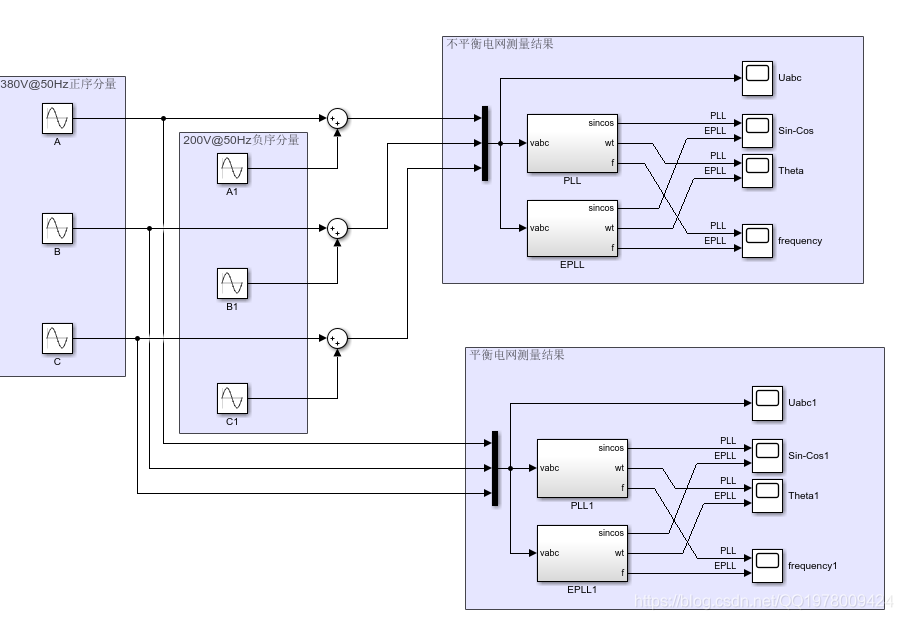

3.仿真模型

4.仿真结果

（1）电网电压不平衡

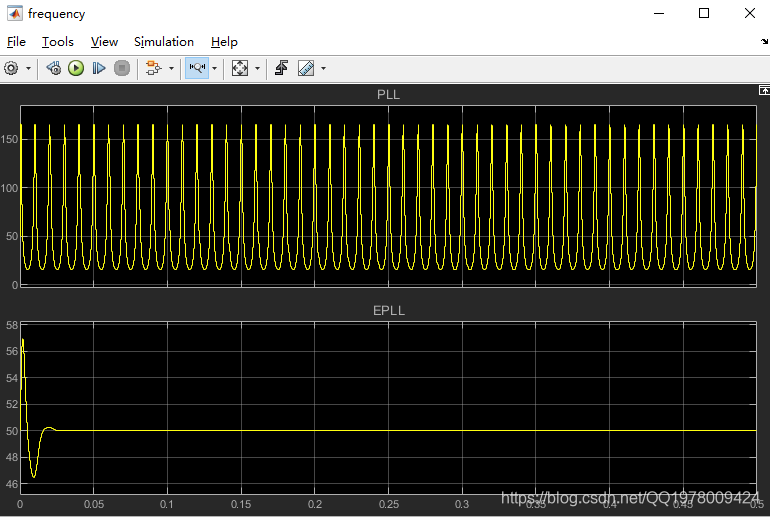

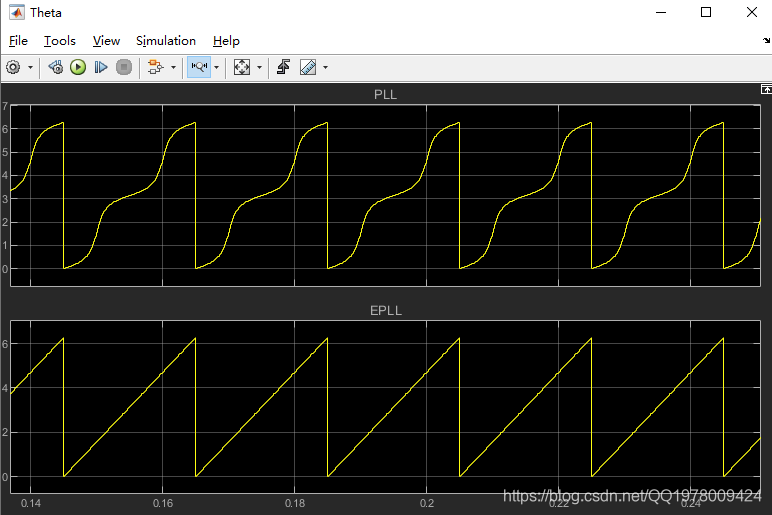

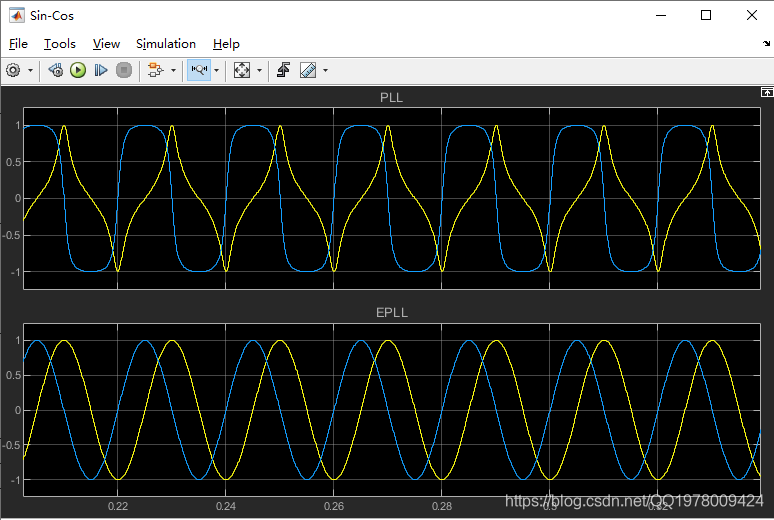

（2）相位锁相结果
