巧用千寻位置GNSS软件| 场地高程控制操作方法

为了实现工程中的场地平整作业，场地高程控制经常会被使用到。场地高程控制是根据已知条件建立规则或不规则的设计面，将仪器手簿实时测量数据与设计面进行对比，实时显示仪器所在点的填挖情况。本期将详细说明在千寻位置GNSS软件中操作场地高程控制的具体步骤。

点击【测量】->【场地高程控制】，选择要放样的文件，点击【确定】，进入场地高程 控制放样界面，如图 5.13-1所示。

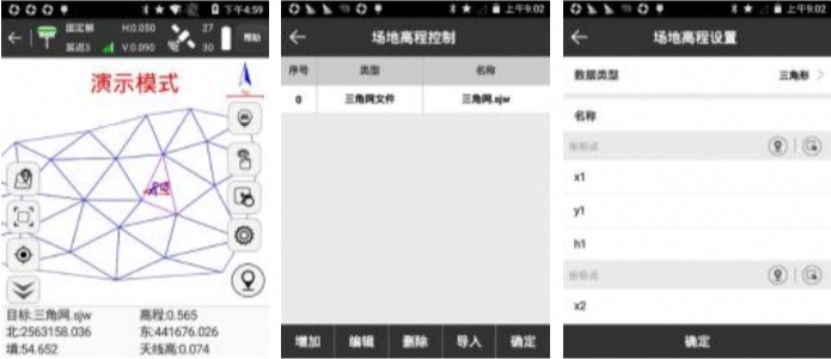

图 5.13-1 图 5.13-2 图 5.13-3

场地高程控制步骤:

(1)进入场地高程控制库中，点击【增加】根据工程设计要求新建一点面，两点面， 三角形或导入三角网文件。

A.新建“一点面”，设置一个点的坐标(x，y，h)，x坡度，y坡度。由坐标和 x、y 坡度构成一个平面。

B.新建“两点面”，设置两个点的坐标(x，y，h)，且两点的 h值是一样的;设置坡 度，并与两个坐标点构成一个平面。当坡度为正值时，以两点组成的直线为界(有高程的点 为起点)，右侧高程比 h值大，左侧高程比 h值小;当坡度为负值时，则相反，右侧高程 比 h值小，左侧高程比 h值大。

C.新建“三角形”，设置三个点的坐标(x，y，h)，三点构成一个平面。

(2)点击【确定】返回场地高程控制，选中放样目标(三角形平面)，点击【确定】 进入放样界面，如图 5.13-1 所示。如果当前点在设计平面投影范围内(三角形显示红 色)，可以观测到当前点的高程和设计高(根据设计平面可知)和填挖方。根据工程设计要求进行场地平整。

下期将带来在施工过程中经常会碰到的“曲线放样”该如何在千寻位置GNSS软件中操作。
