数据通路的功能和基本结构 （计组学习笔记）

最新推荐文章于 2024-07-12 14:13:57 发布
最新推荐文章于 2024-07-12 14:13:57 发布
阅读量7.9k 收藏 48
点赞数 7
分类专栏： # 中央处理器 计算机系统概述 文章标签： 计组 CPU
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/QuantumYou/article/details/117000634
版权

一研为定，万山无阻 ！

文章目录

数据通路

  • 数据通路：数据在功能部件之间传送的路径。
  • 信息从哪里开始
  • 中间经过那些部件
  • 最后传到哪里
    在这里插入图片描述
  • 由控制部件产生的控制信号建立数据通路

数据通路的基本结构

  • 1.CPU内部单总线方式
  • 2.CPU内部多总线方式
  • 3.专用数据通路方式

简化图

在这里插入图片描述

  • 内部总线是指同一部件，如CPU内部连接各寄存器及运算部件之间的总线
  • 系统总线是指同一台计算机系统的各部件，如CPU、内存、通道和各类/IO接口间互相连接的总线。

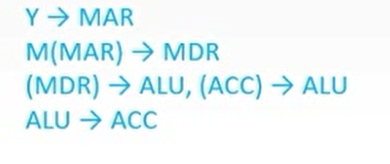

注意： 加不加括号的区别

  • 不加括号 ： 数据流经的路径
  • 加括号 ： 数据的内容

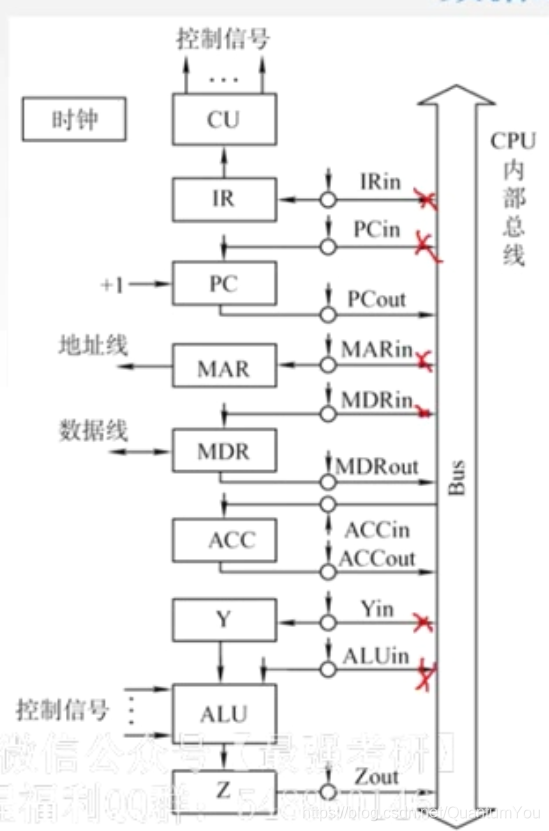

内部单总线

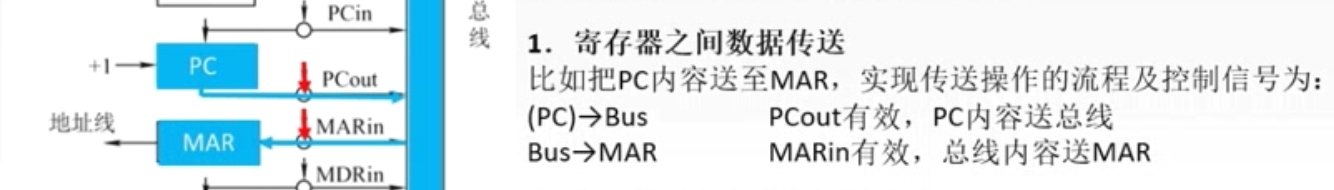

寄存器之间的数据传送

在这里插入图片描述

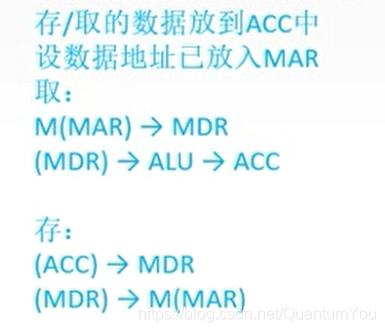

主存与CPU之间的数据传送

在这里插入图片描述

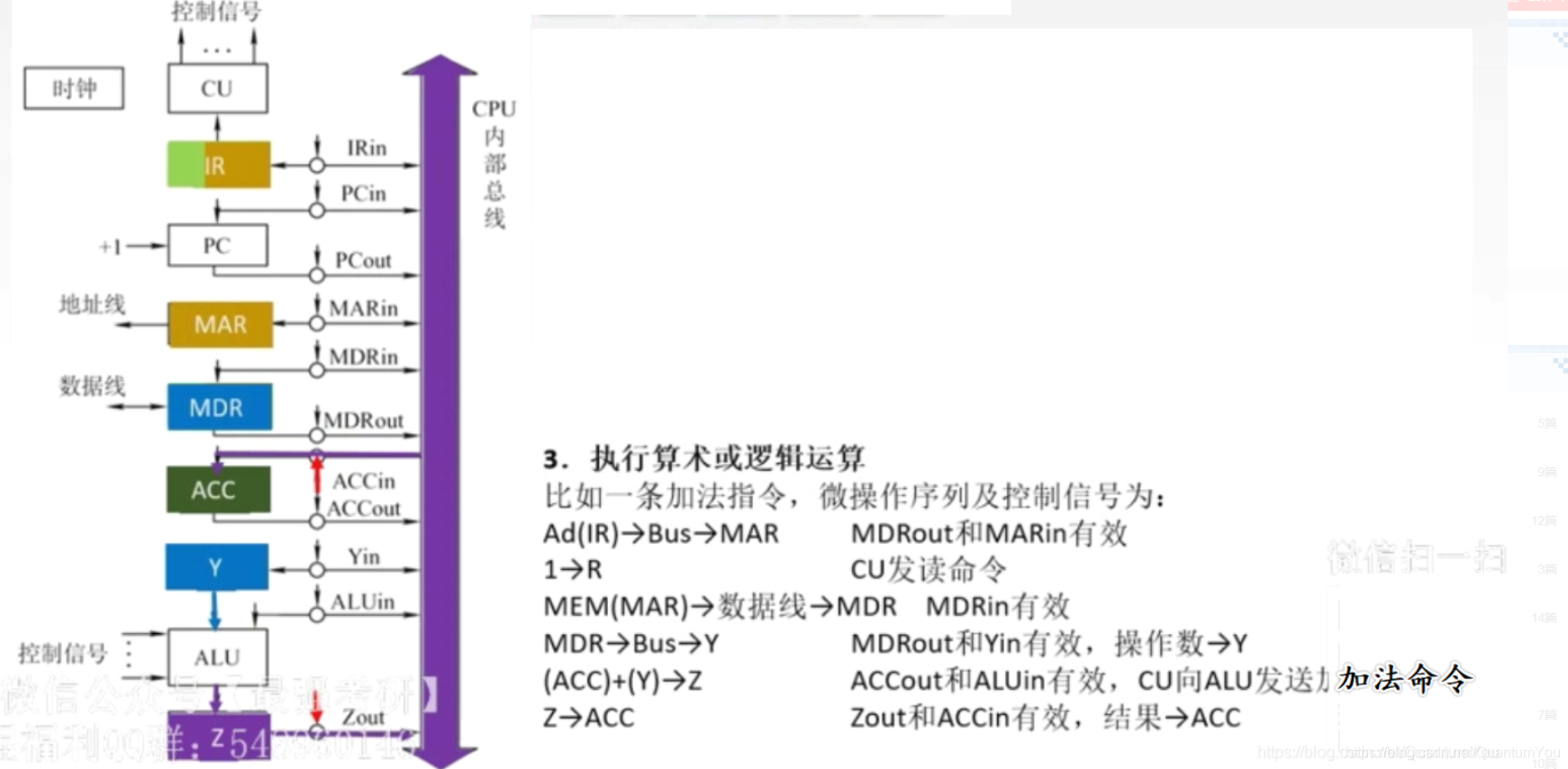

执行算术或逻辑运算

  • 此时 MDR 与 IR 内保存的内容相同

  • Ad 为地址码的意思

  • AR是地址寄存器，AR -> MEM是显示随机存取存贮器的分配信息指向地址寄存器

在这里插入图片描述

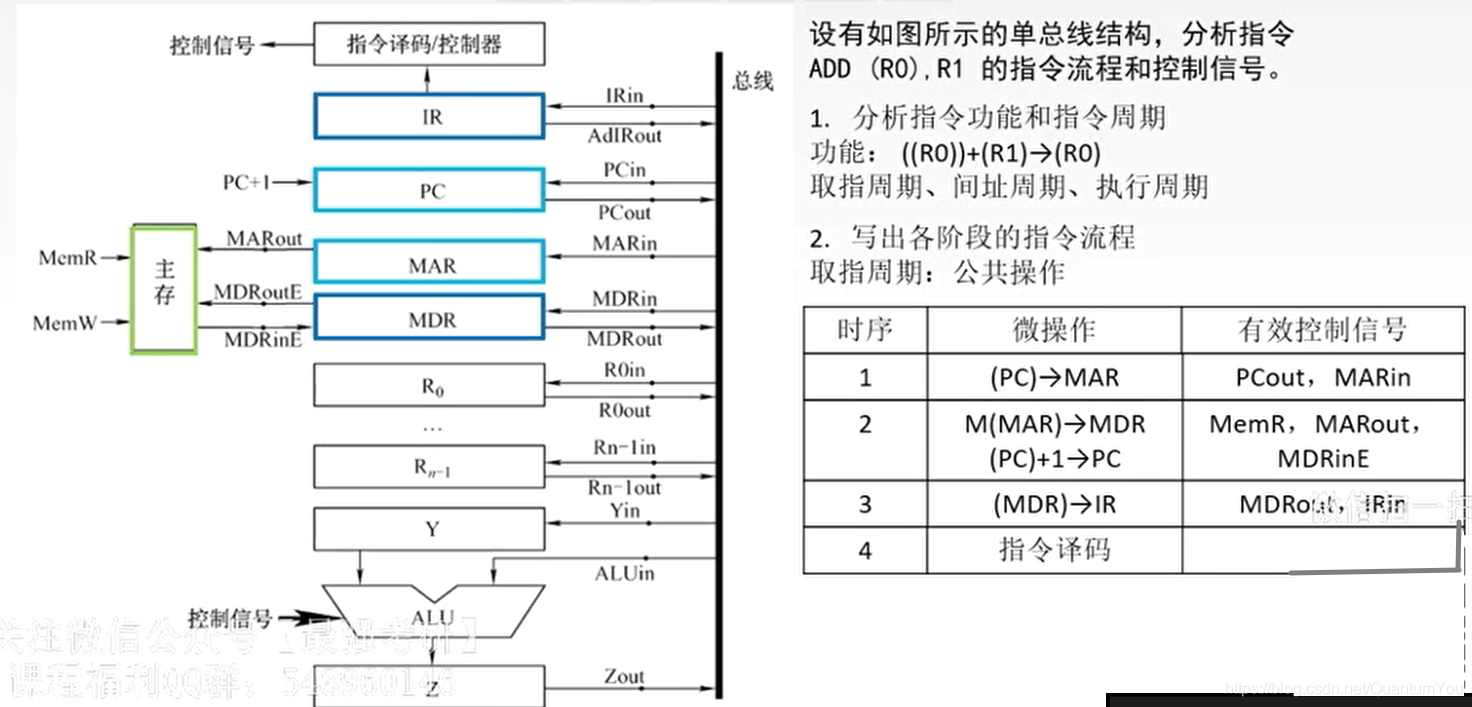

例题

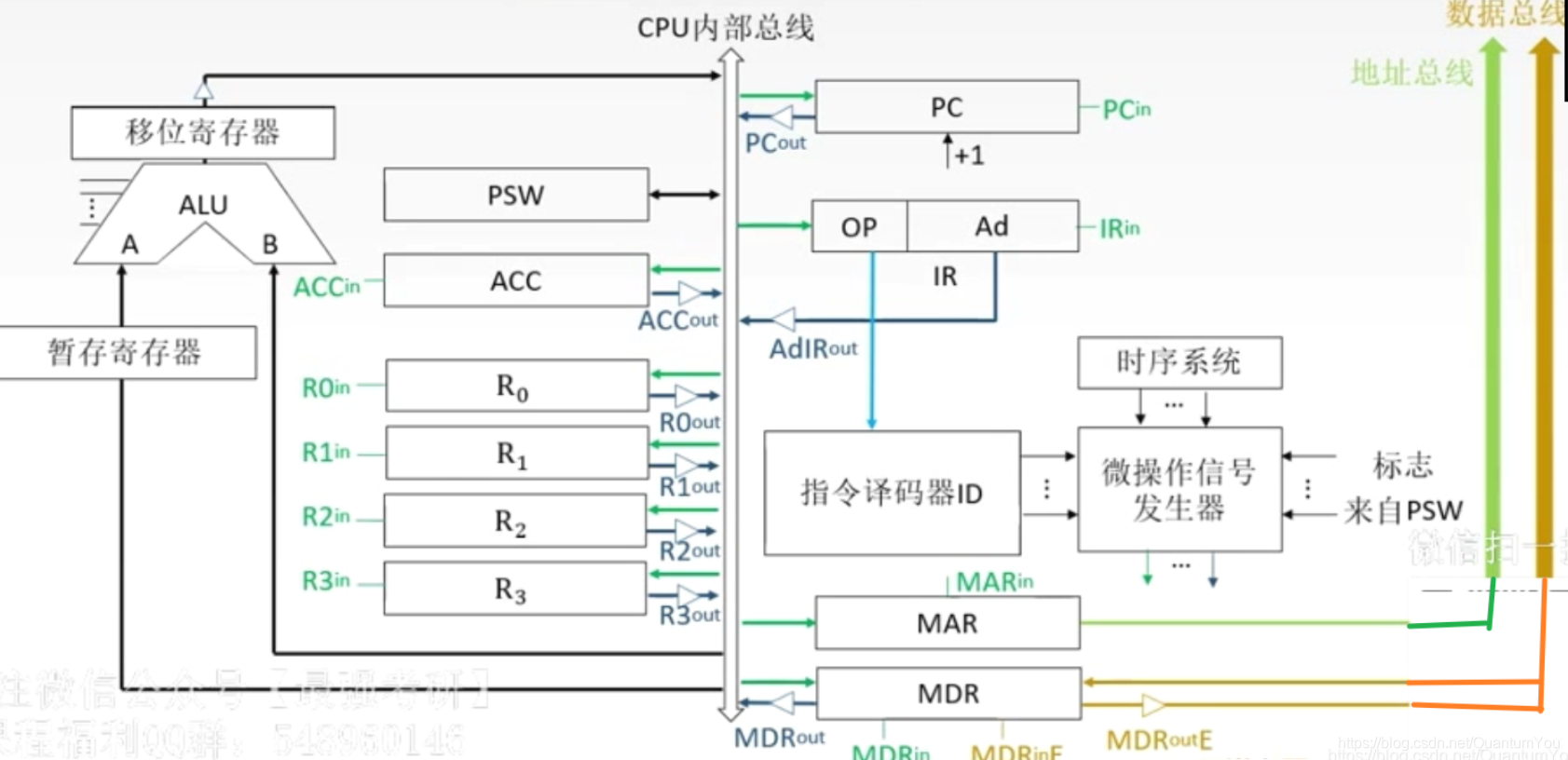

CPU 内部单总线方式

  • memR (主存收到读信号)
  • memW (主存收到写信号)
  • MDRinE 与主存进行交互
  • MDRin 与总线进行交互

取指周期

在这里插入图片描述

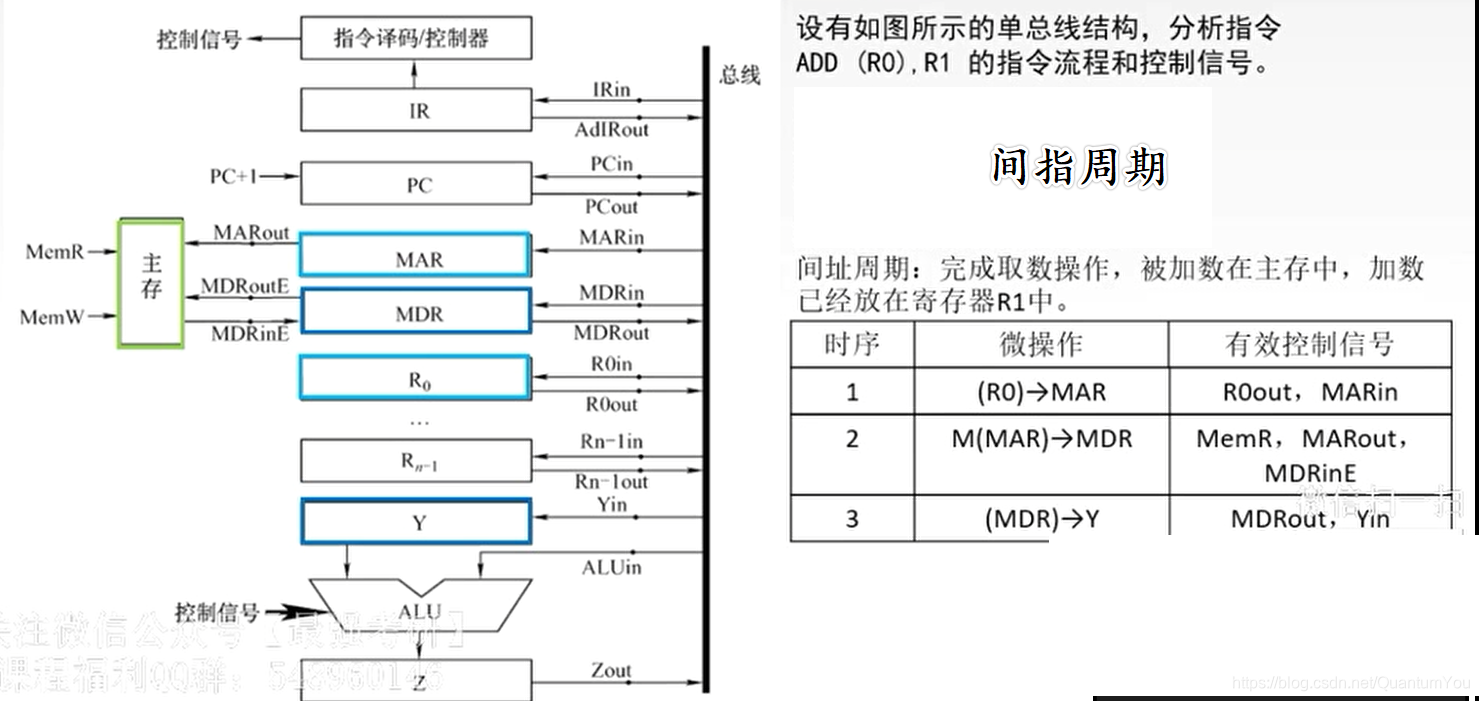

间指周期

  • 取操作数的有效地址（取操作数）
    在这里插入图片描述

在这里插入图片描述

注意 ：

  • 加上括号（R1） – > 说明此为间指，需要到主存中访问数据
  • 未加括号 R1 --> 说明数据直接在 R1 寄存器中
  • #加上0 说明此为立即数

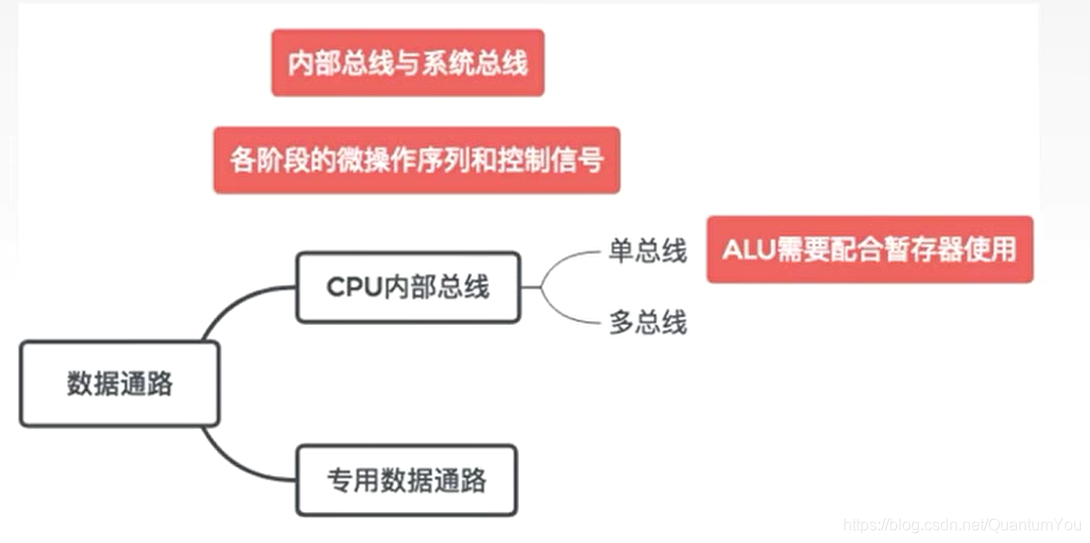

小结

在这里插入图片描述

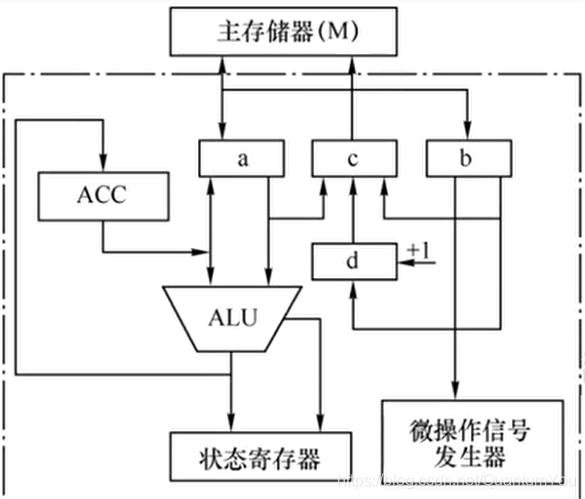

专用数据通路

  • 安排线路的方式根据指令与地址的流动方式
  • 没有采用内部总线的方式，各个部件单独连接

在这里插入图片描述

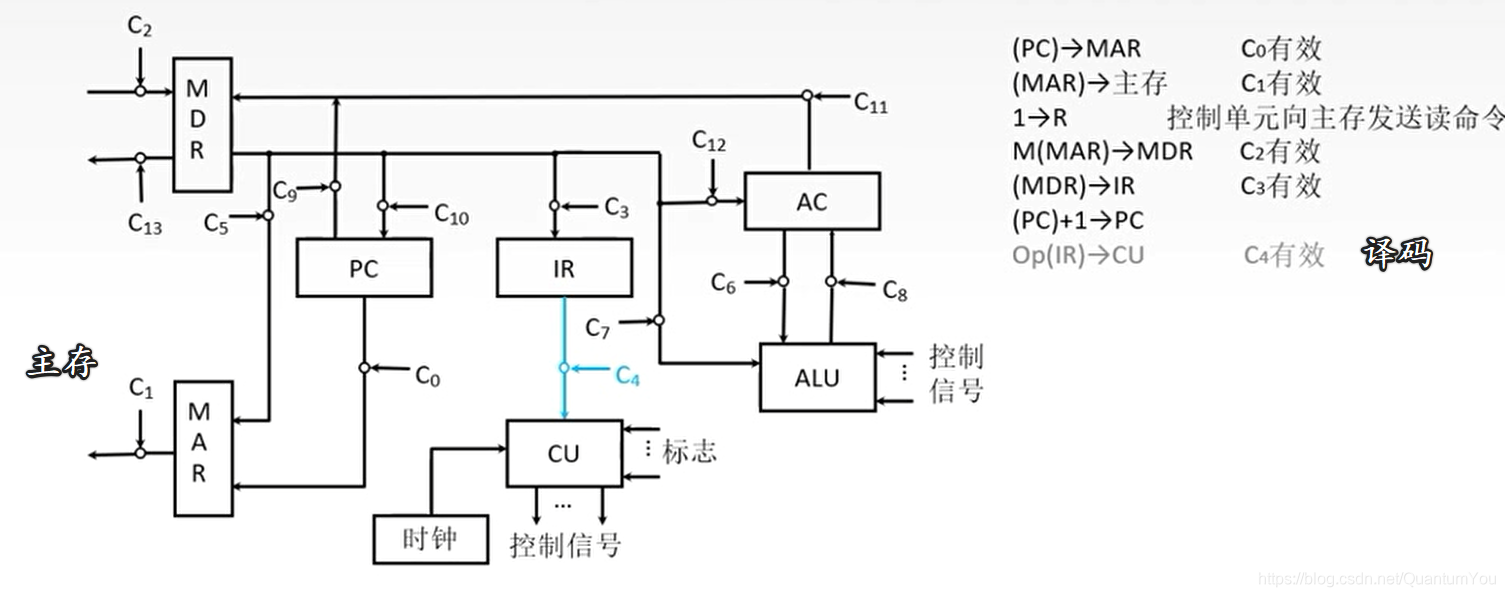

取指周期

  • OP 为操作码字段
  • 加圈圈的信号相当于三态门

在这里插入图片描述

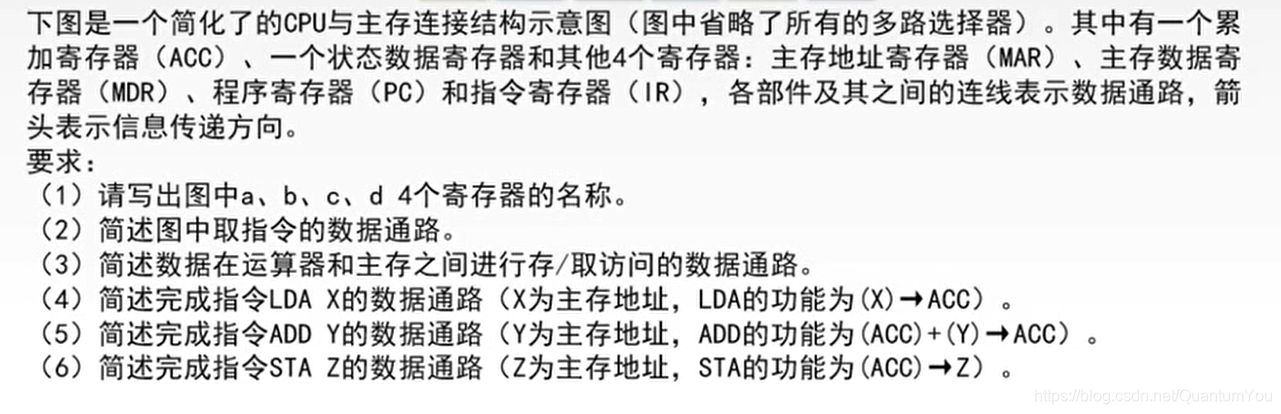

例题

在这里插入图片描述
在这里插入图片描述

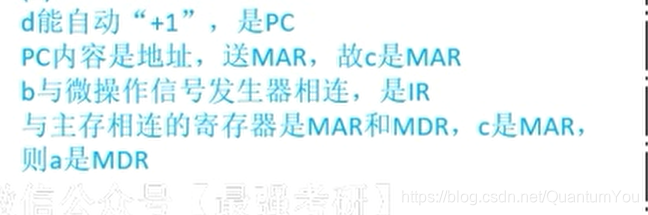

（1）
在这里插入图片描述
（2）
在这里插入图片描述

  • 可写可不写 PC 加 1

（3）

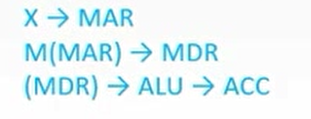

  • 注意 ： 是 M(MAR) 即为 从主存中进行取。

在这里插入图片描述
（4）
在这里插入图片描述
（5）
在这里插入图片描述
（6）存数据
在这里插入图片描述

小结

在这里插入图片描述

(王道计算机组成原理)第五章中央处理器-第三节2：CPU专用数据通路
快乐江湖的博客
09-16 1872
