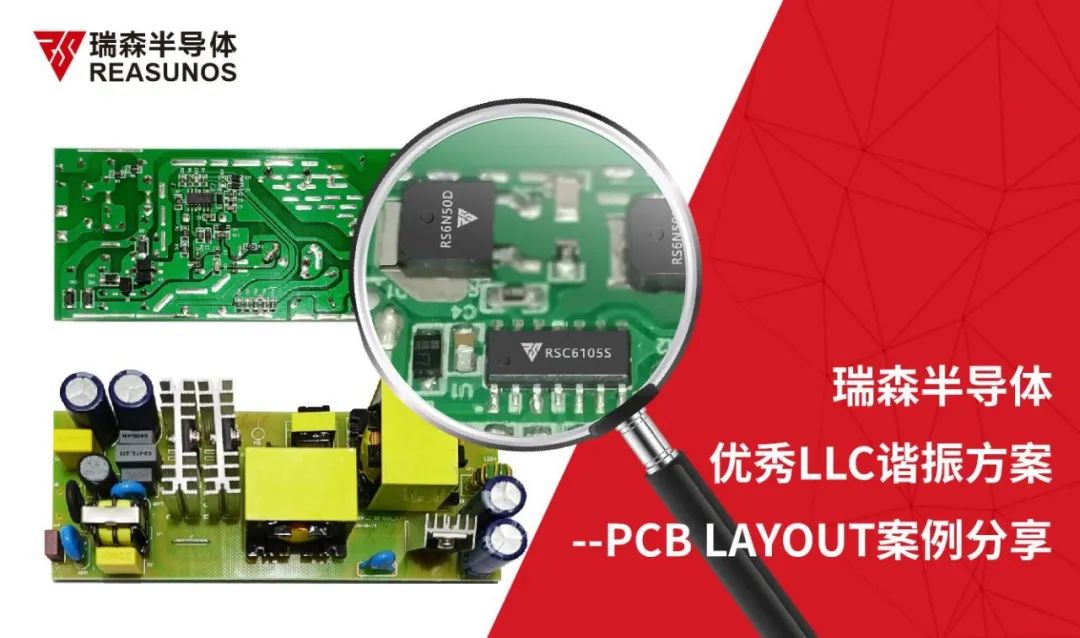

RS瑞森半导体助力实现优秀LLC谐振方案--PCB LAYOUT

在众多电源方案当中，LLC谐振方案是电子爱好者热衷讨论的话题，焦点主要集中在两点：PCB LAYOUT与谐振回路；优秀的PCB LAYOUT可以让谐振回路更稳定，糟糕的PCB LAYOUT则会让谐振回路失去稳定性。而千变万化的PCB是产品精髓之处，也是LAYOUT有魅力的原因。

那么接下来小编就结合瑞森RSC6105S的实际应用，分享通过PCB LAYOUT怎样提升LLC谐振方案的稳定性。

首先开关电源线路的开关特性会使电源的MOS与变压器产生电磁兼容方面的干扰，作为电源设计工程师必须了解产生电磁兼容问题的原因以及解决措施，同时也要避免干扰源的扩大。如图结合实例说明LLC谐振电源方案PCB设计的要点：

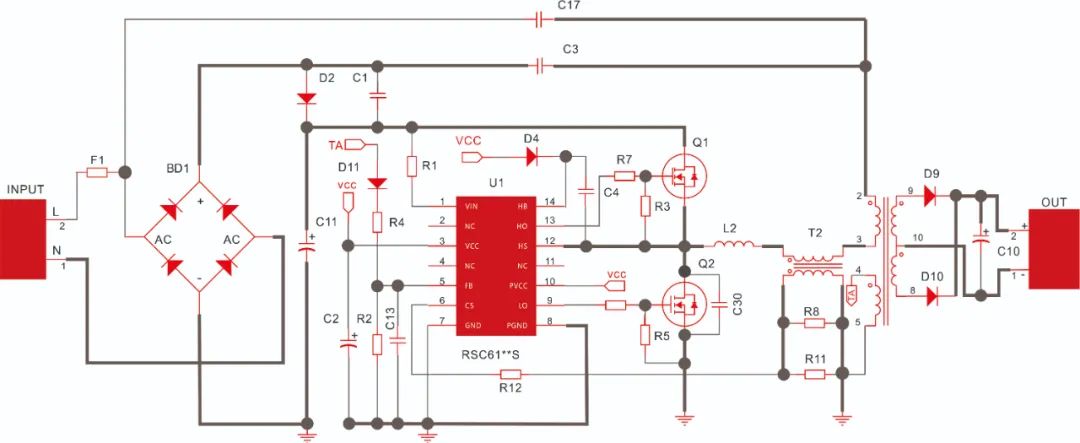

典型应用线路图

一、PCB LAYOUT案例分享

结合RSC6105S系列典型应用原理图，小编与大家分享如何做好PCB LAYOUT方案：

1. 严格遵循功率GND、信号GND分离的原则；

如图示例中G1、G2、G3分别单点连到高压电解C11的负端处，其中G1是重点：LAYOUT注意芯片GND，FB下偏电阻的GND先回到VCC的GND，然后再回到G处。
