【 Vivado 】使用工程模式

目录



Overview

Project Mode Advantages

Creating Projects

Different Types of Projects

Managing Source Files in Project Mode

Using Remote, Read-Only Sources

Archiving Projects

Creating a Tcl Script to Recreate the Project

understanding the Flow Navigator

---

Overview

在项目模式下，Vivado®DesignSuite可创建项目目录结构，并自动管理源文件，约束，IP数据，综合和实现运行结果以及报告。 在此模式下，Vivado Design Suite还管理和报告源文件的状态，配置和设计状态。

您可以创建基于RTL的项目或基于网表的综合项目。 网表项目主要与第三方综合工具一起使用，设计过程从综合后的角度进行管理。 您可以分析网表设计，分配和管理约束，实施和分析设计，编程和调试设备，以及管理整个流程的源和输出。

在Vivado IDE中，您可以使用Flow Navigator（图3-1）启动预定义的设计流程步骤，例如综合和实施。 单击生成比特流时，Vivado IDE可确保使用最新设计源综合和实现设计，并生成比特流文件。 该环境提供直观的按钮设计流程，并提供先进的设计管理和分析功能。

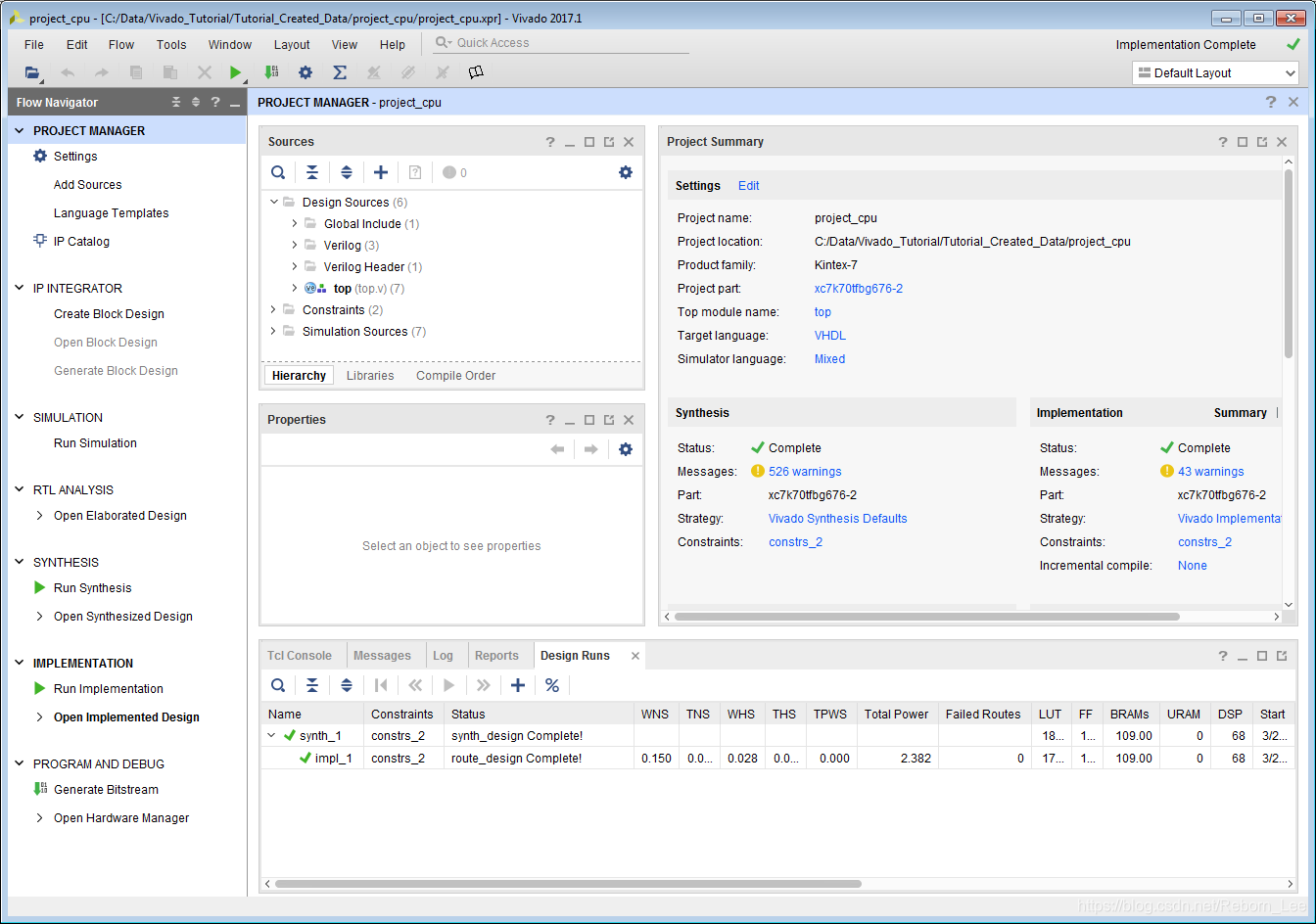

Figure 3-1: Flow Navigator in the Vivado IDE

使用包装器Tcl脚本启动运行，该脚本整合各种实现命令并自动生成标准报告。 您可以使用各种运行策略来解决不同的设计挑战，例如布线密度和时序收敛。 您还可以同时启动多个实现运行，以查看哪个将实现最佳结果。

注意：运行策略仅适用于项目模式。 在非项目模式下，必须手动设置所有指令和命令选项。

您可以使用Vivado IDE或使用Tcl命令或脚本运行项目模式。 此外，您可以在项目中使用Vivado IDE和Tcl之间进行切换。 在Vivado IDE中打开或创建项目时，将显示设计的当前状态，运行结果以及先前生成的报告和消息。 您可以创建或修改源，应用约束和调试信息，配置工具设置以及执行设计任务。

建议：项目模式是熟悉Vivado工具和Xilinx®建议功能的最简单方法。

Vivado具有在设计流程的各个阶段打开设计的独特功能。
在RTL详细说明，综合和实现之后，您可以打开分析和约束定义的设计。 当您打开设计时，Vivado工具会针对目标设备编译网表和约束，并在Vivado IDE中显示设计。
打开设计后，您可以使用各种分析和报告功能，使用不同的标准和视点分析设计。 您还可以应用和保存约束和设计更改。

 For more information, see Vivado Design Suite User Guide: Design Analysis
