8_高速电路走线

8.1 走线与信号回路

8.1.1 PCB的走线结构

PCB上的走线就可以大致分为两类：微带线和带状线

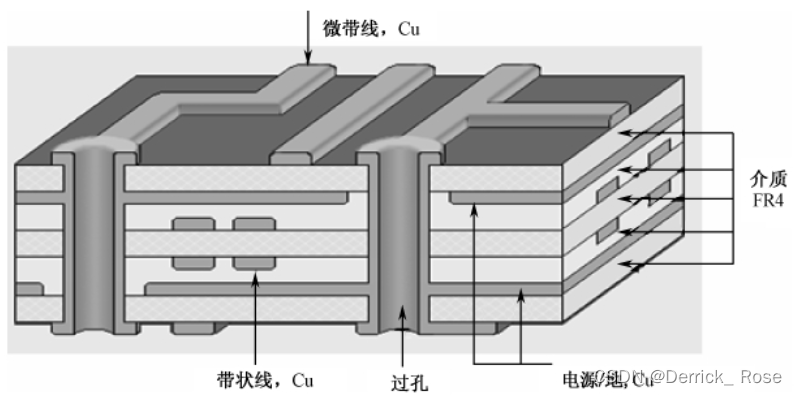

典型6层板的结构示意图如下

8.1.2 网络、传输线、信号路径和走线

网络是一个限于低速、集总参数电路的概念。实时，不失真。

高速电路中，信号从一点到另一点，不再是实时无失真的了，它们之间的任何金属互连线已经不能简单地抽象为一个网络节点，而必须用具有一定电特性的特性阻抗和时延的元件去描述，而且，还要为这条任何金属互连线上的电流找一个返回路径，两者之间还要形成电场

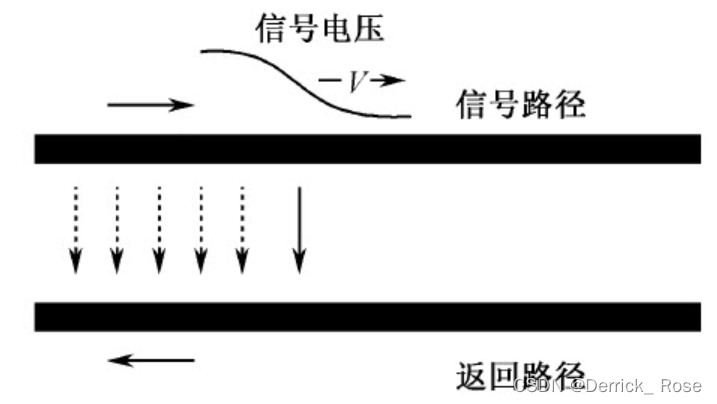

传输线用于信号从一个地方传输到另一个地方，它包括两条路径：信号路径和返回路径，信号路径只是构成信号传输系统的一部分。

要实现信号传输，就要为它寻找一个返回路径，在PCB上的返回路径就是参考平面或信号路径周围的其他导体，甚至自由空间

8.1.3 “地”、返回路径、镜像层和磁通最小化

在低速电路中，之所以不用考虑信号的返回路径，就是认为所有的电流都将汇合到“地”这个无穷大的容器，同时认为“地”就是一个等势体，因此也不关心其中的电流流动。

高频时，信号路径和返回路径的回路电感要最小化，那么，返回电流是紧靠信号电流的，只要附近导体允许，返回路径会尽量靠近信号路径分布。如果周围没有导体可以提供返回路径，那么自由空间就成为返回路径，这就带来了EMC问题。

微带线和带状线的窄导体是信号路径，导体附近的金属平面就是返回路径。

在设计高速电路的过程中，要丢掉“地”这个概念，像对待信号路径一样对待返回路径。

避免串扰最基本的措施是，用一个“大的金属平面”尽量去靠近走线，这个“大的金属平面”就是镜像层，也称“参考平面”，在PCB上通常将其分配给电源和地。

磁通最小化原理：可靠的返回路径应该和信号路径平行且靠近。只有这样，信号路径和返回路径产生的磁力线才会最大程度地相互抵消，因为两者方向相反，这就是磁通最小化原理

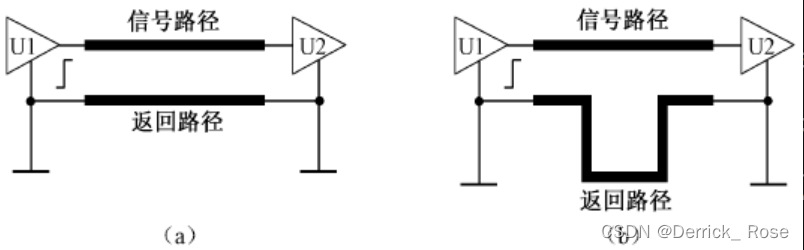

（a）的回路面积比（b）的小，回路产生的磁通量也比较小，它向周围产生的辐射较少，在周围其他信号线上产生的串扰也较少。

原文见《高速电路PCB与EMC技术分析》
