聊聊平衡二叉树的构建

@[TOC](平衡二叉树( AVL 树))

平衡二叉树的概念

平衡⼆叉树(Self-Balancing Binary Search Tree 或 Height-Balanced Binary Search Tree),是⼀种⼆叉排序树.其中每一个结点的左子树和右子树的高度差⾄多等于1.

⾼度平衡: 意思是说,要么它是一颗空树,要么它的左⼦树和右子树都是平衡⼆叉 树. 且左子树和右⼦树的深度之差的绝对值不超过1; 我们将二叉树上结点的左 子树深度减去右子树深度的值称为平衡因⼦子BF(Balance Factor)。

最⼩不平衡子树 ：距离插入点最近的,且平衡因子的绝对值大于1的结点为根的子树,我们称为最⼩不平衡子树。

平衡二叉树构建思路

平衡二叉树构建的基本思想: 就是在构建二叉排序树的过程中, 每当插⼊⼀个结点时, 先检查是否因插入而破坏了树的平衡性. 若是,则找到最⼩不平衡子树.在保持二叉排 序树特性的前提下,调整最⼩不平衡子树中各结点之间的链接关系.进行相应的旋转, 使之成为新的平衡子树。

平衡二叉树结点结构设计

//二叉树的二叉链表结点结构定义
//结点结构
typedef struct BiTNode{
    //结点数据
    int data;
    //结点的平衡因子
    int bf;
    //结点左右孩子指针
    struct BiTNode *lchild,*rchild;

}BiTNode,*BiTree;

平衡二叉树结点右旋操作实现

1. P做为右旋的根结点;
2. L的右子树 成为了了 P的左⼦子树;
3. P成为了L 的右子树;
4. L 替换了P,成为⼆叉排序树新的根结点

右旋代码实现

//1.右旋
/*
 对以p为根的二叉排序树作右旋处理;
 处理之后p指向新的树根结点,即旋转处理之前的左子树的根结点;
 */
void R_Rotate(BiTree *p){
    BiTree L;
    //① L是p的左子树;
     L = (*p)->lchild;
    //② L的右子树作为p的左子树
    (*p)->lchild =  L->rchild;
    //③ 将p作为L的右子树
     L->rchild = (*p);
    //④ 将L替换原有p的根结点位置
    *p =  L;

}

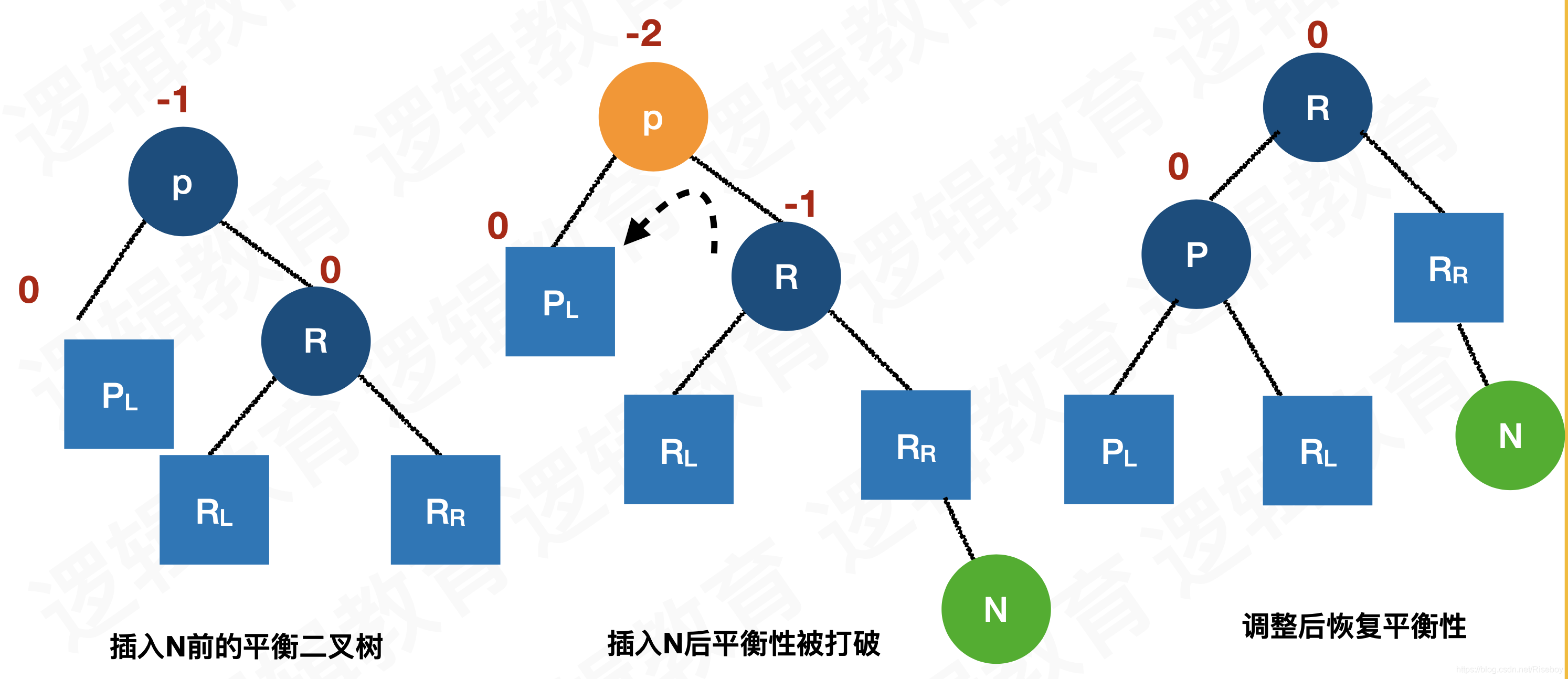

平衡二叉树结点左旋操作实现

1. P做为左旋的根结点;
2. R的左⼦子树 成为了了 P的右⼦子树;
3. P成为了了R 的左子树;
4. R 替换了了P,成为二叉排序树新的根结点

左旋代码实现

/*
 2.左旋
 对以P为根的二叉排序树作左旋处理
 处理之后P指向新的树根结点，即旋转处理之前的右子树的根结点
 */

void L_Rotate(BiTree *p){
    BiTree R;
    //① R是p的右子树
    R = (*p)->rchild;
    //② R的左子树作为R的右子树
    (*p)->rchild = R->lchild;
    //③ 将p作为R的左子树;
    R->lchild = (*p);
    //④ 将R替换原有p的根结点的位置
    *p = R;
}

双旋常量设置

3个常量:

• LH 左高;
• EH 等高;
• RH 右高;

#define LH +1 /*  左高 */
#define EH 0  /*  等高 */
#define RH -1 /*  右高 */

左子树失衡右旋代码实现

/*
 3. 对指针T所指结点为根的二叉树作左平衡旋转处理,算法结束后,指针T指向平衡处理后新的根结点
 */
void LeftBalance(BiTree *T)
{
    BiTree L,Lr;

    //1.L指向T的左子树根结点
    L=(*T)->lchild;

    //2.检查T的左子树的平衡度，并作相应平衡处理
    switch(L->bf)
    {
        //① 新结点插入在T的左孩子的左子树上，要作单右旋处理(如图1-平衡二叉树右旋解释图)
        case LH:
            //L的平衡因子为LH,即为1时,表示它与根结点BF符合相同,则将它们(T,L)的BF值都改为EH(0)
            (*T)->bf=L->bf=EH;
            //对最小不平衡子树T进行右旋;
            R_Rotate(T);
            break;

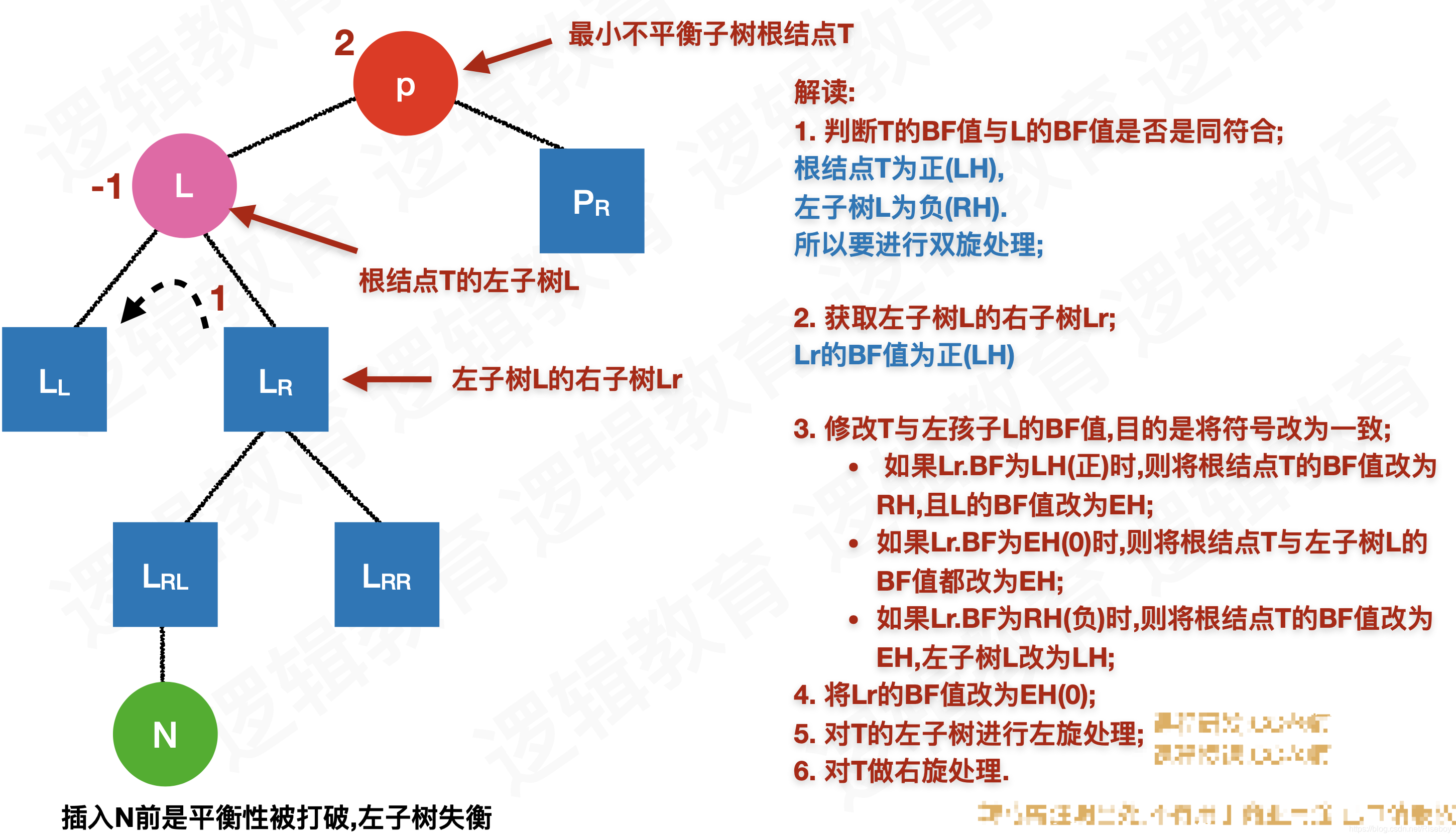

        //② LH的平衡因子为RH(-1)时,它与跟结点的BF值符合相反.此时需要做双旋处理(2次旋转处理)
        //   新结点插入在T的左孩子的右子树上，要作 双旋处理
        case RH:

            //Lr指向T的左孩子的右子树根
            Lr=L->rchild;

            //修改T及其左孩子的平衡因子
            switch(Lr->bf)
            {

                case LH:
                    (*T)->bf=RH;
                    L->bf=EH;
                    break;

                case EH:
                    (*T)->bf=L->bf=EH;
                    break;

                case RH:
                    (*T)->bf=EH;
                    L->bf=LH;
                    break;
             }
            Lr->bf=EH;
            //对T的左子树作左旋平衡处理
            L_Rotate(&(*T)->lchild);
            //对T作右旋平衡处理
            R_Rotate(T);
    }
}

右子树失衡右旋代码实现

/*
 1. 右平衡树失衡处理
 对以指针T所指结点为根的二叉树作右平衡旋转处理
 本算法结束时，指针T指向新的根结点
 */
void RightBalance(BiTree *T)
{
    BiTree R,Rl;
    //1.R指向T的右子树根结点
    R=(*T)->rchild;

    //2. 检查T的右子树的平衡度，并作相应平衡处理
    switch(R->bf)
    {
        //① 新结点插入在T的右孩子的右子树上，要作单左旋处理
        case RH:
            (*T)->bf=R->bf=EH;
            L_Rotate(T);
            break;

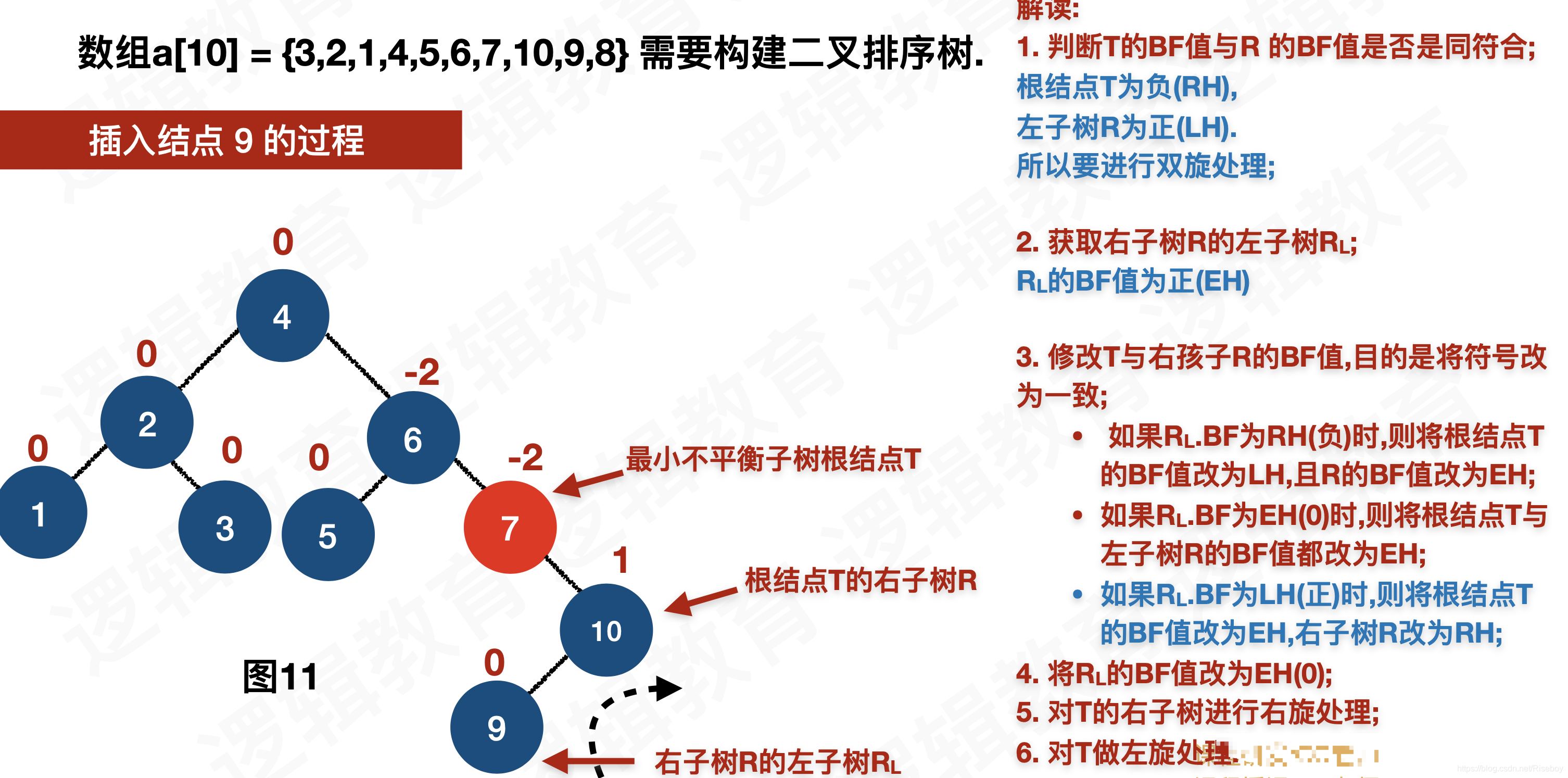

        //新结点插入在T的右孩子的左子树上，要作双旋处理
        case LH:
            //Rl指向T的右孩子的左子树根
            Rl=R->lchild;

            //修改T及其右孩子的平衡因子
            switch(Rl->bf)
                {
                    case RH:
                        (*T)->bf=LH;
                        R->bf=EH;
                        break;
                    case EH:
                        (*T)->bf=R->bf=EH;
                        break;
                    case LH:
                        (*T)->bf=EH;
                        R->bf=RH;
                        break;
                }

            Rl->bf=EH;
            //对T的右子树作右旋平衡处理
            R_Rotate(&(*T)->rchild);
            //对T作左旋平衡处理
            L_Rotate(T);
    }
}

平衡二叉树主函数( Insert AVL )

平衡二叉树的插入实现：
若在平衡的二叉排序树T中不存在和e有相同关键字的结点，则插入一个数据元素为e的新结点，并返回1，否则返回0。若因插入而使二叉排序树失去平衡，则作平衡旋转处理，布尔变量taller反映T长高与否。
思路:

1. 如果T为空时,则创建一个新结点;
2. 如果T不为空,判断是否存在相同的结点.如果二叉树中存在相同结点,则不需要插入;
3. 如果新结点值e小于T的根结点值,则在T的左子树查找;

• 如果能在左子树中查找到,则不插入进去.返回False; 如果没有找到,则插入
• 插入成功taller为TRUE,说明新结点e已经插入进去; 此时需要判断T的平衡因子;
• 如果平衡因子是1,则说明左子树高于右子树,那么需要调用leftBalance进行左平衡旋转处理;
• 如果为0或者-1,则说明新插入的结点没有让整颗二叉排序树失去平衡性,只需要修改BF值即可;

4. 如果新结点值e大于T的根结点值,则在T的右子树查找;

• 如果能在右子树中查找到,则不插入进去.返回False; 如果没有找到,则插入
• 插入成功taller为TRUE,说明新结点e已经插入进去; 此时需要判断T的平衡因子;
• 如果平衡因子是-1,则说明右子树高于左子树,那么需要调用RightBalance进行右平衡旋转处理;
• 如果为0或者1,则说明新插入的结点没有让整颗二叉排序树失去平衡性,只需要修改BF值即可;

代码实现

Status InsertAVL(BiTree *T,int e,Status *taller)
{
    if(!*T)
    {   //1.插入新结点，树“长高”，置taller为TRUE
        //① 开辟一个新结点T;
        *T=(BiTree)malloc(sizeof(BiTNode));
        //② 对新结点T的data赋值,并且让其左右孩子指向为空,T的BF值为EH;
        (*T)->data=e;
        (*T)->lchild=(*T)->rchild=NULL;
        (*T)->bf=EH;
        //③ 新结点默认"长高"
        *taller=TRUE;
    }
    else
    {
        if (e==(*T)->data)
        {  //2.树中已存在和e有相同关键字的结点则不再插入
            *taller=FALSE;
            return FALSE;
        }
        if (e<(*T)->data)
        {
           //3.应继续在T的左子树中进行搜索
            if(!InsertAVL(&(*T)->lchild,e,taller))
                //未插入
                return FALSE;

            //4.已插入到T的左子树中且左子树“长高”
            if(*taller)
                //5.检查T的平衡度
                switch((*T)->bf)
            {
                case LH:
                    //原本左子树比右子树高，需要作左平衡处理
                    LeftBalance(T);
                    *taller=FALSE;
                    break;
                case EH:
                    //原本左、右子树等高，现因左子树增高而使树增高
                    (*T)->bf=LH;
                    *taller=TRUE;
                    break;
                case RH:
                    //原本右子树比左子树高，现左、右子树等高
                    (*T)->bf=EH;
                    *taller=FALSE;
                    break;
            }
        }
        else
        { //6.应继续在T的右子树中进行搜索
            //未插入
            if(!InsertAVL(&(*T)->rchild,e,taller))
                return FALSE;
            //已插入到T的右子树且右子树“长高”
            if(*taller)
                // 检查T的平衡度
                switch((*T)->bf)
            {
                //原本左子树比右子树高，现左、右子树等高
                case LH:
                    (*T)->bf=EH;
                    *taller=FALSE;
                    break;
                //原本左、右子树等高，现因右子树增高而使树增高
                case EH:
                    (*T)->bf=RH;
                    *taller=TRUE;
                    break;
                // 原本右子树比左子树高，需要作右平衡处理
                case RH:
                    RightBalance(T);
                    *taller=FALSE;
                    break;
            }
        }
    }
    return TRUE;
}
