MMC模块化多电平换流器，MMC-HVDC直流输电系统，单个桥臂N=10个子模块，采用载波移相调制

MMC模块化多电平换流器及其在HVDC直流输电中的应用

一、引言

随着电力电子技术的发展，高压直流输电（HVDC）在电力中扮演着越来越重要的角色。MMC模块化多电平换流器作为一种新型的换流器结构，因其具有高电压、高功率、高效率等优点，被广泛应用于HVDC直流输电中。本文将围绕MMC模块化多电平换流器及其在Simulink仿真模型中的应用进行详细介绍。

二、MMC模块化多电平换流器

MMC模块化多电平换流器是一种基于模块化设计的换流器，其基本思想是将整个换流器分解成若干个相同的子模块，每个子模块都具有独立的开关功能和电压控制功能。本文中，我们设定每个桥臂由N=10个子模块组成，采用载波移相调制方式进行控制。

三、MMC-HVDC直流输电

MMC-HVDC直流输电利用MMC模块化多电平换流器进行电能转换和传输。该具有定有功功率控制、定无功功率控制、二倍频环流抑制控制和子模块电容电压均衡控制等多种控制策略。这些控制策略共同作用，保证了的稳定运行和高效传输。

四、Simulink仿真模型

为了测试MMC模块化多电平换流器的控制性能，我们建立了Simulink仿真模型。在模型中，我们设定子模块电压为2000V，直流电压为20KV。在1s时，额定有功功率从10e6增加到15e6，以测试的动态响应性能。

五、控制策略

1. 定有功功率控制：通过调整换流器的输出电压和电流，实现对有功功率的精确控制。
2. 定无功功率控制：通过调整换流器的输出电压的相位和幅值，实现对无功功率的控制，从而实现对电压的支撑。
3. 二倍频环流抑制控制：采用PI或PR控制策略，对二倍频环流进行抑制，保证的稳定运行。

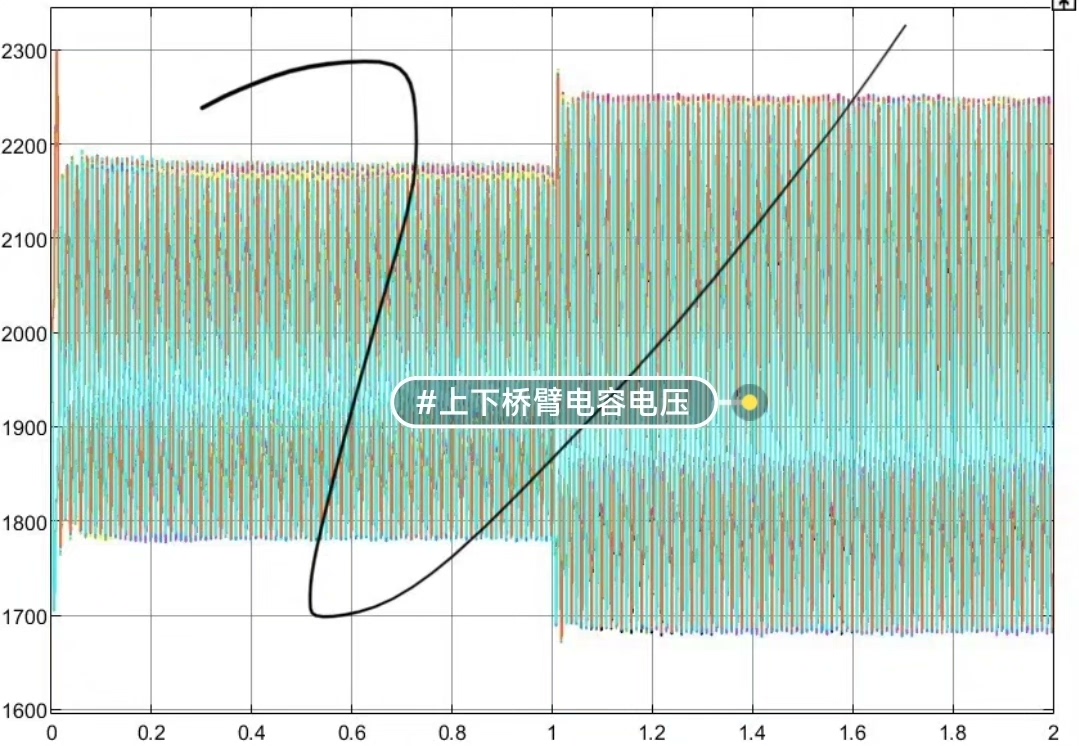

4. 子模块电容电压均衡控制：通过合理的控制策略，使各个子模块的电容电压保持均衡，延长了子模块的使用寿命，提高了的可靠性。

六、总体效果

通过Simulink仿真模型的测试，我们发现MMC模块化多电平换流器在HVDC直流输电中的应用，总体效果很好。的动态响应性能优异，有功功率和无功功率的控制精度高，二倍频环流得到有效抑制，子模块电容电压保持均衡。这些控制策略的协同作用，保证了的稳定运行和高效传输。

七、结论

MMC模块化多电平换流器作为一种新型的换流器结构，具有高电压、高功率、高效率等优点，是HVDC直流输电的理想选择。通过Simulink仿真模型的测试，我们验证了MMC模块化多电平换流器在HVDC直流输电中的良好性能，为实际工程应用提供了有力的支持。
MMC模块化多电平换流器，MMC-HVDC直流输电，单个桥臂N=10个子模块，采用载波移相调制
simulink仿真模型。
为了测试控制性能良好，在1s时，额定有功功率10e6增加到15e6。
子模块电压2000V，直流电压20KV。
定有功功率控制+定无功功率控制+二倍频环流抑制控制（PI或PR）+子模块电容电压均衡控制
总体效果很好。
