xilinx基础篇Ⅰ（3）ISE14.7下载FPGA

1. 打开IMPAC

进入 ISE14.7 软件以后，我们点击 Configure Target Device 图标，进入 IMPACT 程序下载界面

2. 初始化链（chain）,识别芯片

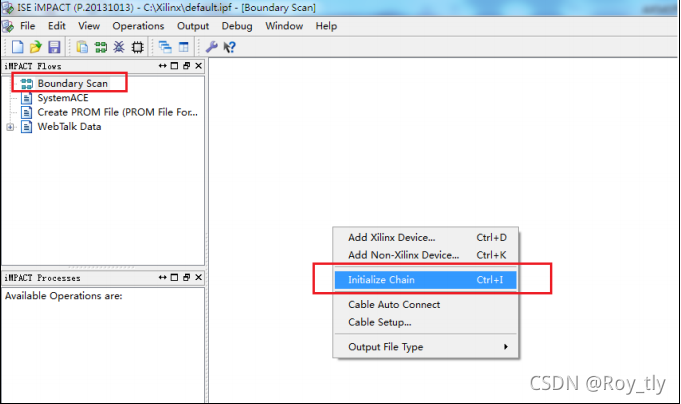

在 IMPACT 环境里选择 Boundary Scan, 再在窗口空白处右击选择 Initialize Chain

 连接正常时，JTAG 会检测到开发板上的 FPGA 芯片，

（如果这时候没有检测到 FPGA 芯片，则需要检查电脑到开发板之间硬件连接是否正常，如下载器转接头是否正确连接且插紧，排线是否正确连接且插紧，另外再检查开发板是否上电，下载器的驱动是否正确安装）

3. 选择.bit文件

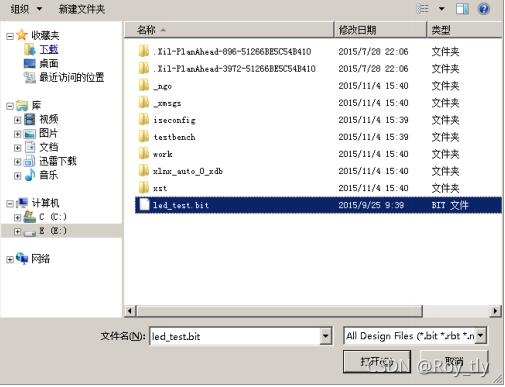

双击 Xilinx 芯片，在弹出的浏览框中选择.bit文件后打开，这里以 lcd_test.bit 文件为例

4. 加载.bit文件不需要Flash存储相关选项设置

 在弹出的添加 SPI FLASH 的对话框里选择 No

5. Program

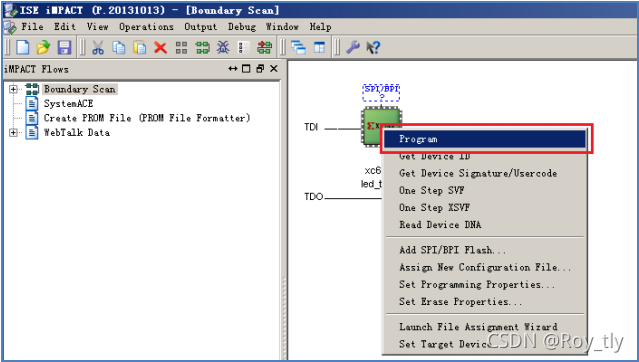

 右击芯片选择 Program 下载 Bit 文件到开发板的 FPGA

6.成功标志

 下载完成以后，界面会显示 Program Succeeded，如下图所示

 这样，我们的FPGA程序的.bit文件就下载完成了。

7.关于本节说明：

由于FPGA的存储是断电易失性结构，即掉电（断电）后，程序会丢失，因此.bit文件是成功加载到了FPGA芯片上，但不具备断电存储功能，只能用于实板测试；若要使程序能在断电后仍存在，需要在FPGA外接存储芯片（如Nor Flash），加载程序格式为.bin或者.mcs，此时称之为“固化”，固化步骤将后续补充。
