【工具应用笔记】Vivado 加载 ltx 文件

1  说明：

对于单连FPGA芯片来说，使用Open HardWare加载ltx文件观察ila等信息，在vivado软件识别到芯片后就会在Trigger栏处出现加载Probe的窗口；但对于多芯片使用菊花链连接时，一般在Trigger栏仅出现加载第一片FPGA的ltx窗口，对于指定芯片加载ltx文件，需要指定位置进行添加ltx路径。

2  加载过程：

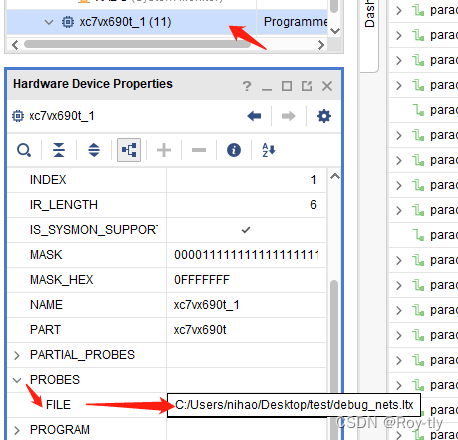

连接下载器并识别芯片（此处连接第二片FPGA）,选中第二片FPGA，点击Properties，在 PROBES / FILE 处添加ltx路径，要注意路径格式

添加完成后，选中芯片，右键Refresh之后即可看到ila。
