最近在看77GHz 天线的设计,汇总一下串馈的天线设计流程,后续查找方便。
1、设计指标(参考示例)。
工作频段/GHz | 24--24.25/77--81 |
俯仰面半功率波瓣宽度 | <20° |
方位面半功率波瓣宽度 | <3° |
副瓣电平 | <-20dB |
驻波比 | 带内VSWR<1.5 |
天线增益 | 带内增益>25dB |

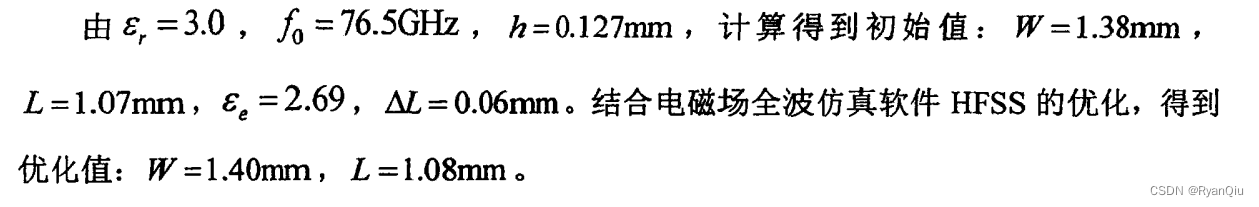

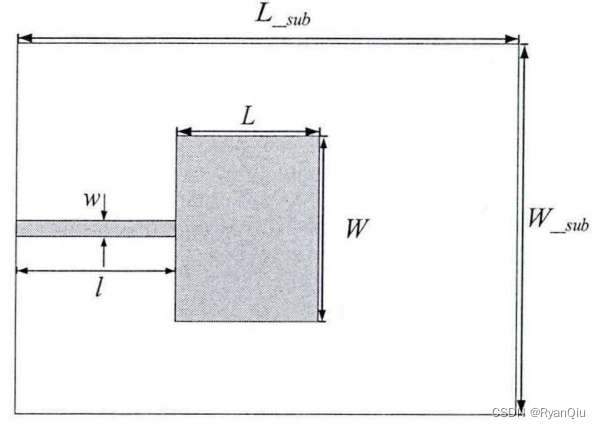

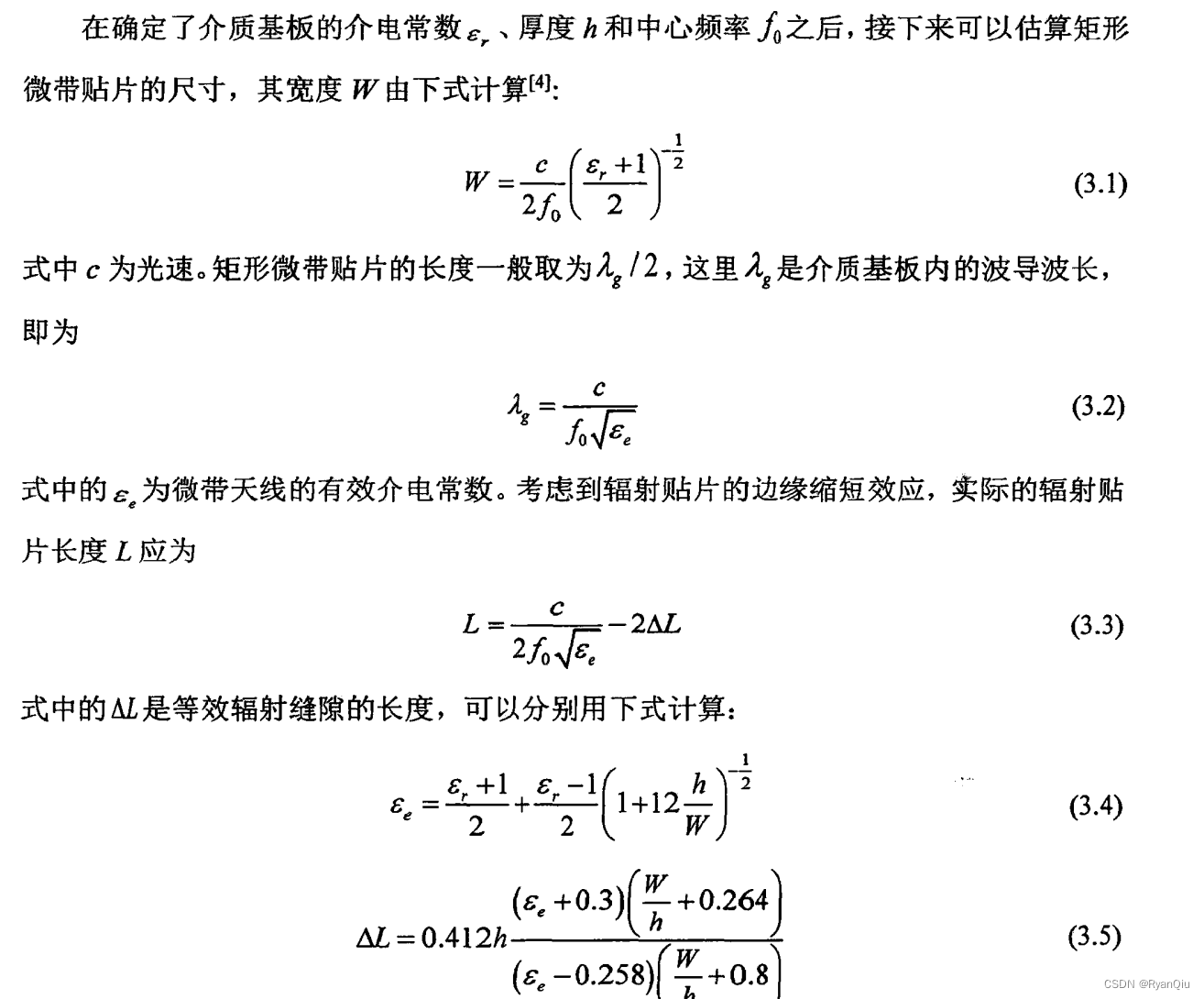

2、设计微带天线单元
天线形式还分为矩形微带贴片天线和梳状贴片天线。(这里仅指77GHz的微带天线形式,其他频率的天线形式如倒F等,这里不涉及)
微带天线的馈电方式主要分为并联馈电和串联馈电。
串联馈电形式还分为行波式与驻波式。
以下仅介绍驻波式,串联馈电方式的天线。
A、

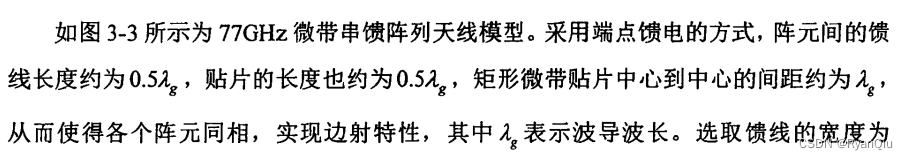

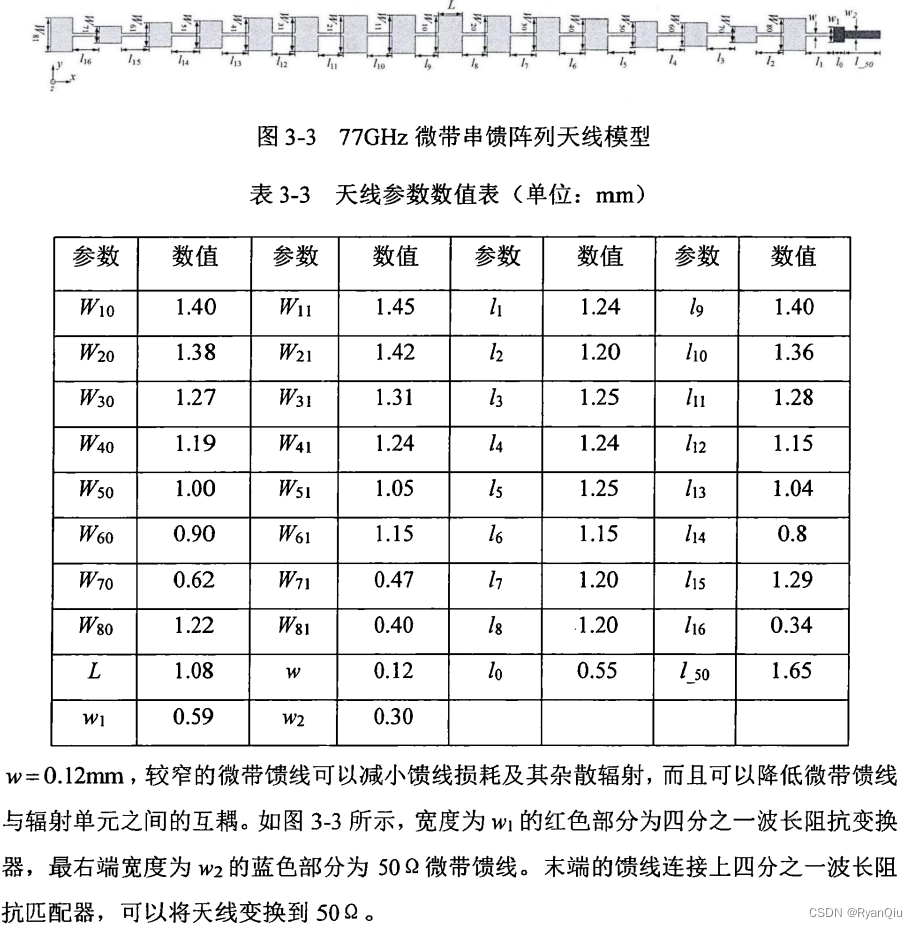

3、设计微带天线阵列----(振元数目计算-----根据阵列天线的理论)
4、根据切比雪夫或其他组阵形式,设计各振元的电流比例。

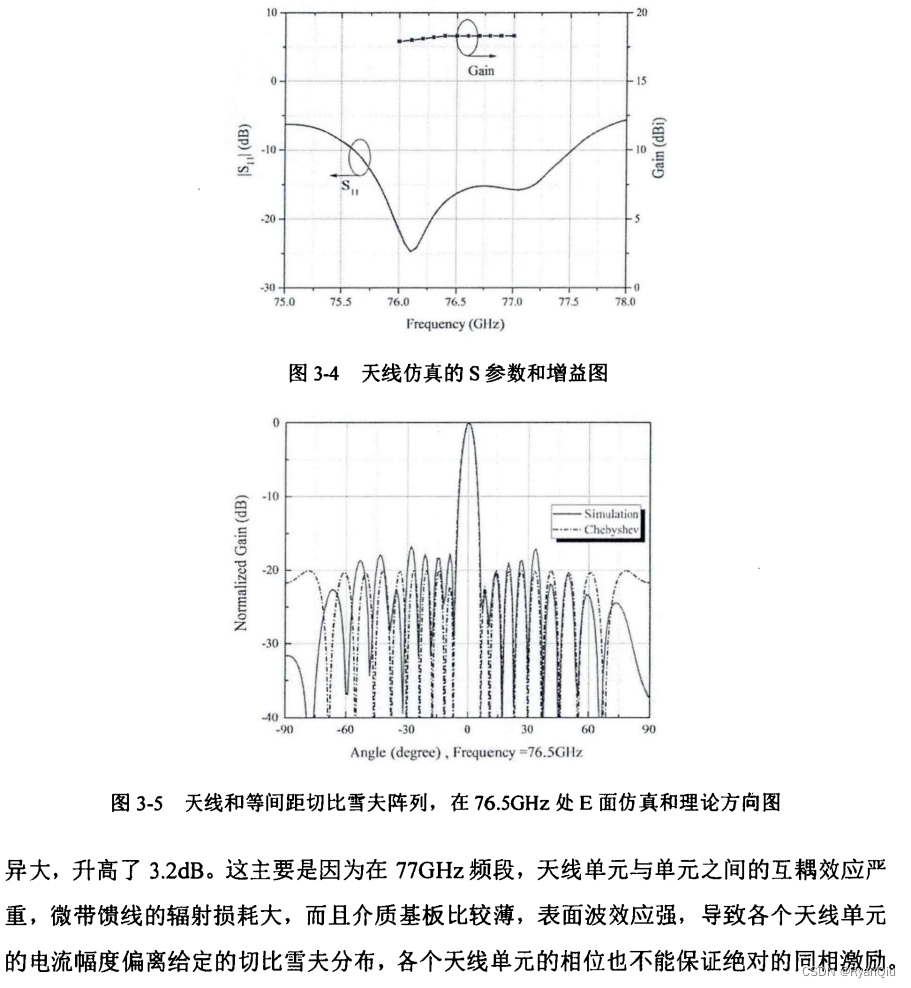

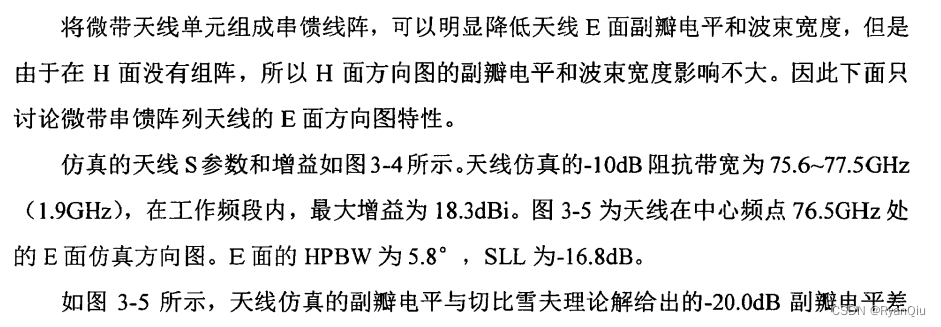

5、通过仿真做优化微调。
