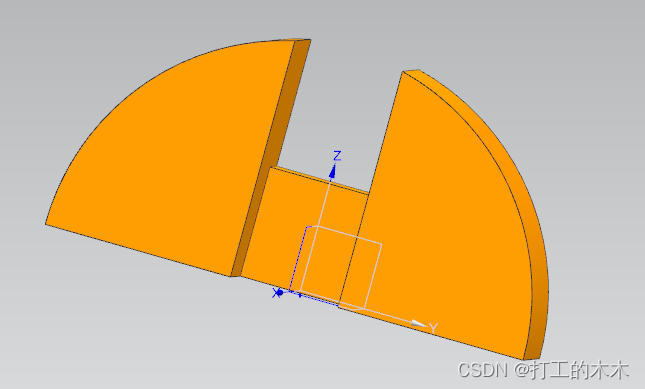

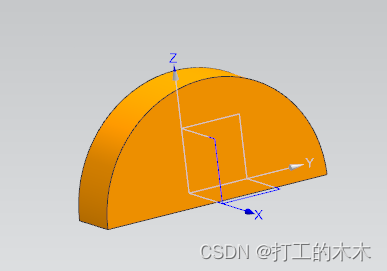

1、先绘制一个直径80厚度18的圆柱并切成如图所示。

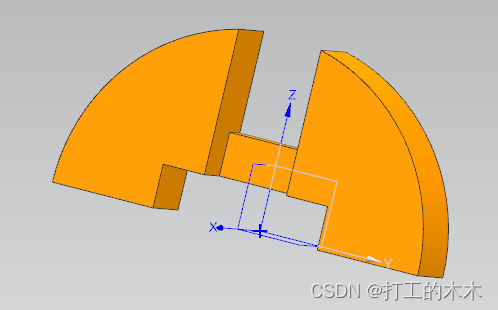

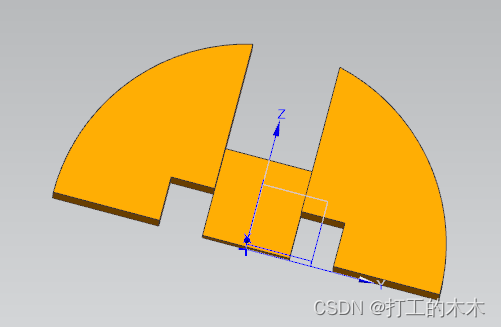

2、继续剪切如图所示,记为组件一(底部切掉两正方形9*9mm,最中间保留正方形区域18*18mm,厚度为9mm,背面平齐。)

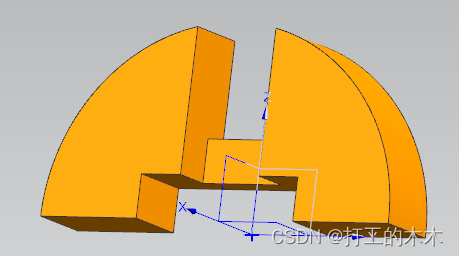

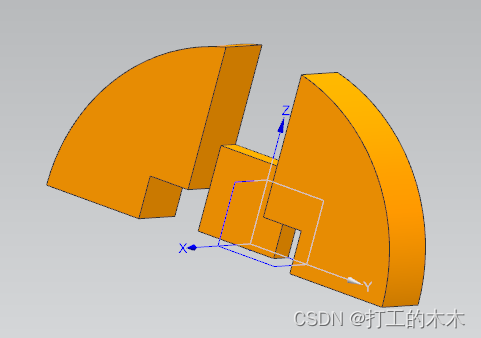

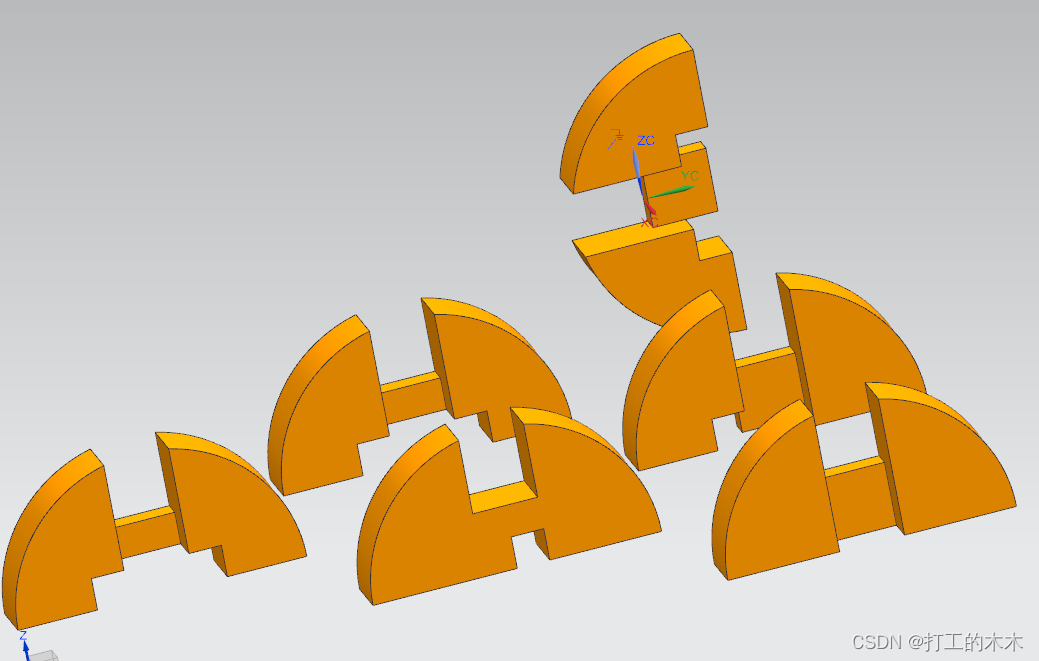

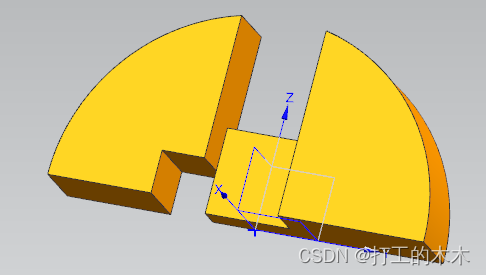

3、按照组件一尺寸以及过程,以此构建组件二、三、四、五、六。如图
3、将所有组件添加,准备装配,将组件一移动至0,0,0,位置并固定。

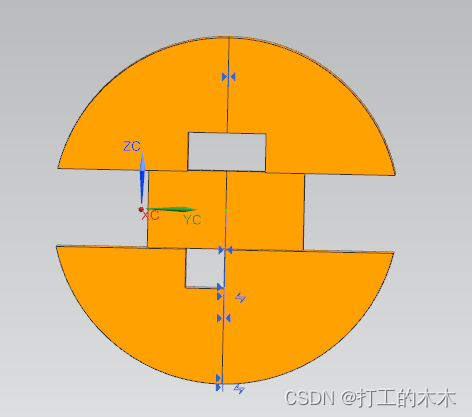

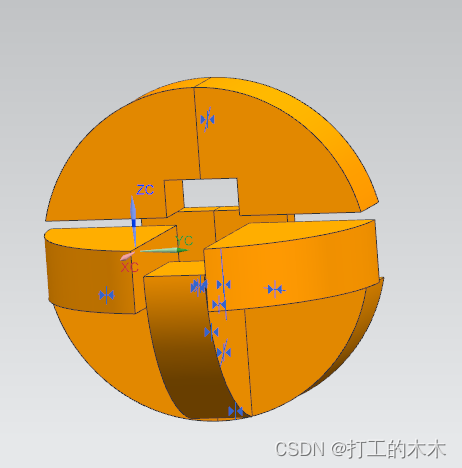

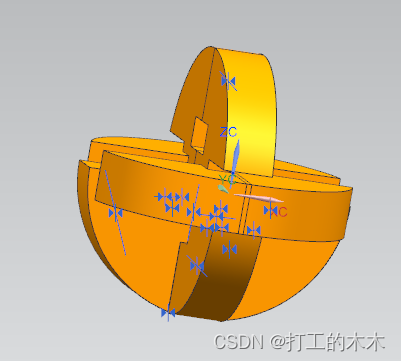

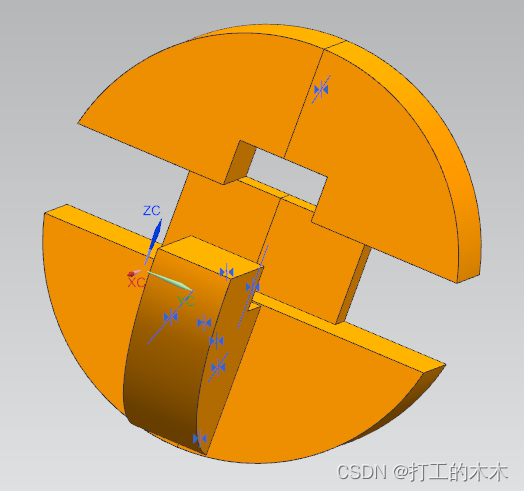

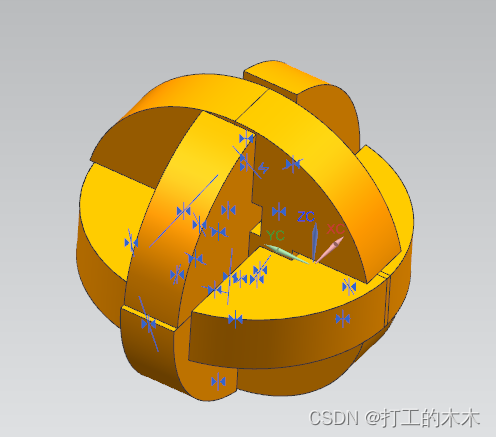

3、依次按照图顺序组装。
参考B站
