UG绘制鲁班锁1（建模-装配-动画）

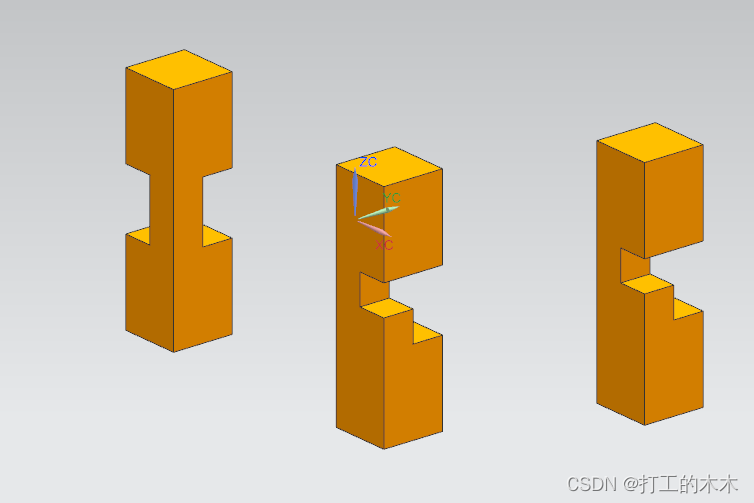

1、首先在草图绘制一个20*75的长方形，两侧拉伸（总厚度20）。再将其中心部位剪切成图二所示，高度20，即为组件一。

 2、首先在草图绘制一个20*75的长方形，两侧拉伸（总厚度20）。再将其中心部位剪切成图二所示，高度20，第二次减去部分为10*10的一片区域，即为组件2。

 3、建立装配文件，并添加一个组件一，两个组件二。

4、将两个组件二通过移动组件中的自由移动一左一右放置在组件一两侧，并将组件一通过装配约束中固定，在观察如何装配，将组件二旋转适宜的角度或者移动适宜的距离。

5、选择一个组件二，点击白色坐标系上的点移动组件，再通过装配约束中的接触对齐装配如图所示，组件一同理。

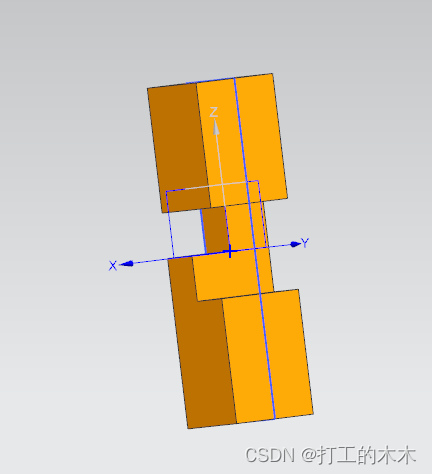

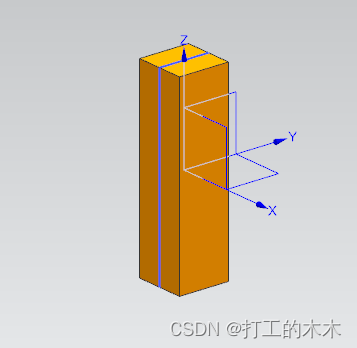

 6、添加序列并将序列一的装配约束改成关（因为要添加组件运动实现拆解，也就是展示鲁班锁的解法）否则整体不会动,拆解鲁班锁先要将组件一。最先旋转组件一，但是要调整旋转的轴，点击插入运动根据空间位置先只移动手柄如图，x方向移动5，y方向移动-5.



 7、给组件一添加旋转90°的运动，后组件二均可移动并拆散。
