三轴云台之图像采集篇

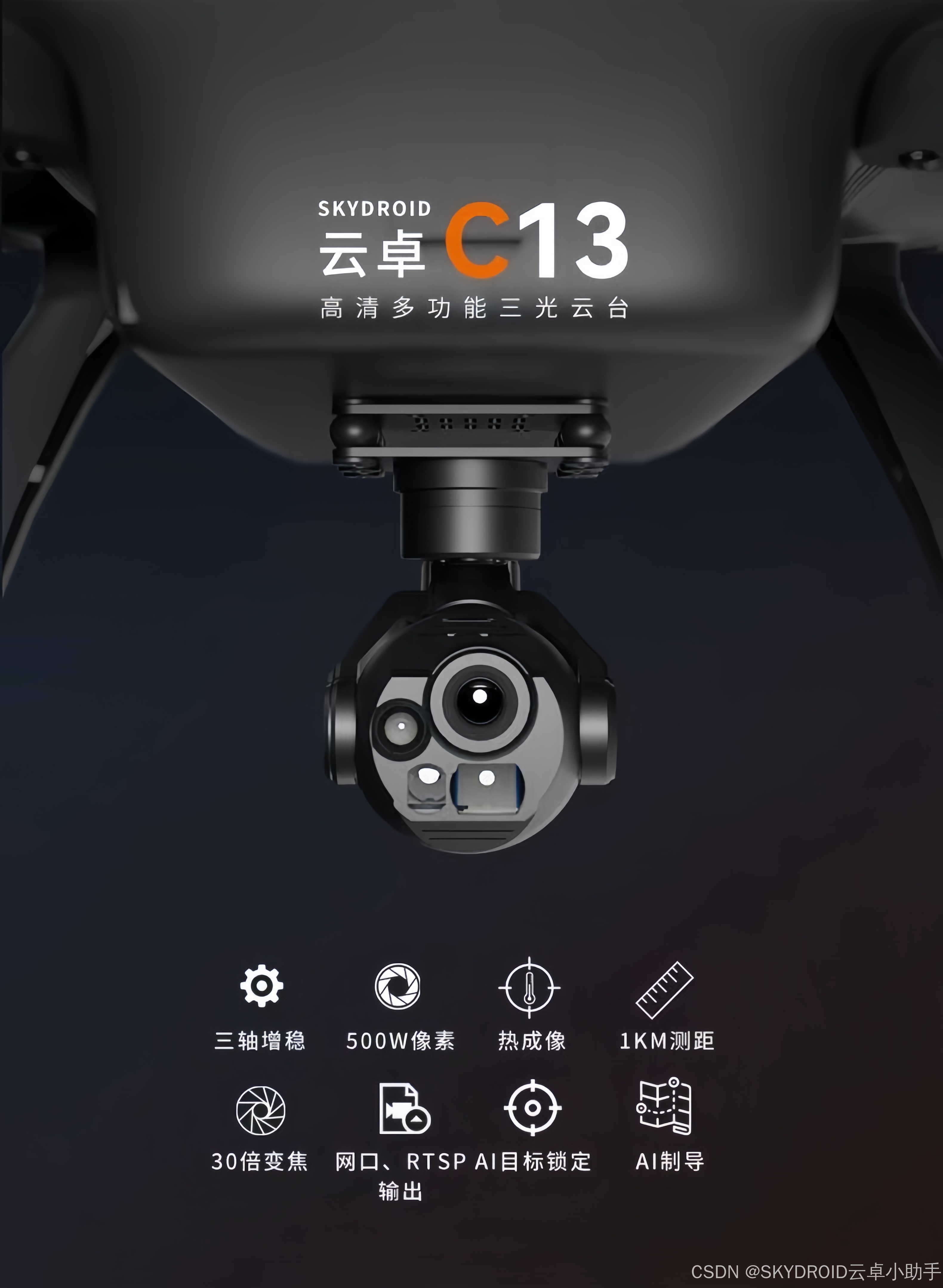

一、三轴云台的结构设计

      三轴云台通常由三个互相垂直的框架构成，这些框架分别负责控制相机的俯仰运动（内框/俯仰框）、方位运动（中框/方位框）和横滚运动（外框/横滚框）。这种设计使得相机可以在三维空间内进行任意姿态的调整，从而实现对目标的精确定位和图像采集。

二、三轴云台的工作原理

传感器数据获取：三轴云台内置陀螺仪和三轴加速度传感器等姿态检测传感器，用于实时检测云台的姿态变化。这些传感器能够感知设备的旋转角度、加速度等参数，并将数据传输给控制系统。

姿态解算：控制系统通过算法对传感器数据进行处理，计算出云台的当前姿态与期望姿态之间的偏差。

电机控制：根据姿态解算的结果，控制系统通过驱动器控制无刷直流电机的转动，调整云台的姿态。无刷电机具有高效率、低噪音、长寿命等优点，适用于云台的精确控制。通过调整电机的转速和方向，可以实现相机姿态的快速、准确调整。

PID控制算法：在三轴云台中，PID（比例-积分-微分）控制算法被广泛应用。通过调整比例、积分和微分三个参数，PID控制算法可以实现对云台电机的精确控制，从而消除相机的视轴偏差，使云台保持水平稳定。这有助于确保图像采集的稳定性和清晰度。

三、与图像采集相关的技术配合

实时图传系统：三轴云台通常配备实时图传系统，包括图传发射模块和图传接收模块。图传模块采用高频电磁波（如5.8GHz）传输图像数据，有效避开近地环境的电磁干扰。发射模块将相机的实时录像发送给接收模块，接收模块接收后并实时显示或供上位机处理。这有助于操作人员实时监控拍摄画面并调整拍摄参数。

减震设计：为了减缓飞行器机身震动对相机拍摄质量的影响，云台通过软胶塑料减震球等减震装置与飞行器连接固定。这有助于确保图像采集的清晰度和稳定性。

     综上所述，三轴云台采集图像的原理是通过其结构设计、工作原理以及与图像采集相关的技术配合共同实现的。这些技术的结合使得三轴云台能够在复杂环境中保持相机的稳定性并采集高质量的图像数据。
