基于Simulink的VSG并网逆变器仿真研究:VSG控制、离并网切换和虚拟同步发电机技术,Simulink仿真:基于VSG控制的虚拟同步发电机技术下的逆变器离并网切换

基于simulink的VSG并网逆变器仿真——VSG控制——离并网切换——虚拟同步发电机技术
采用VSG控制,并网前带动5000W负载。

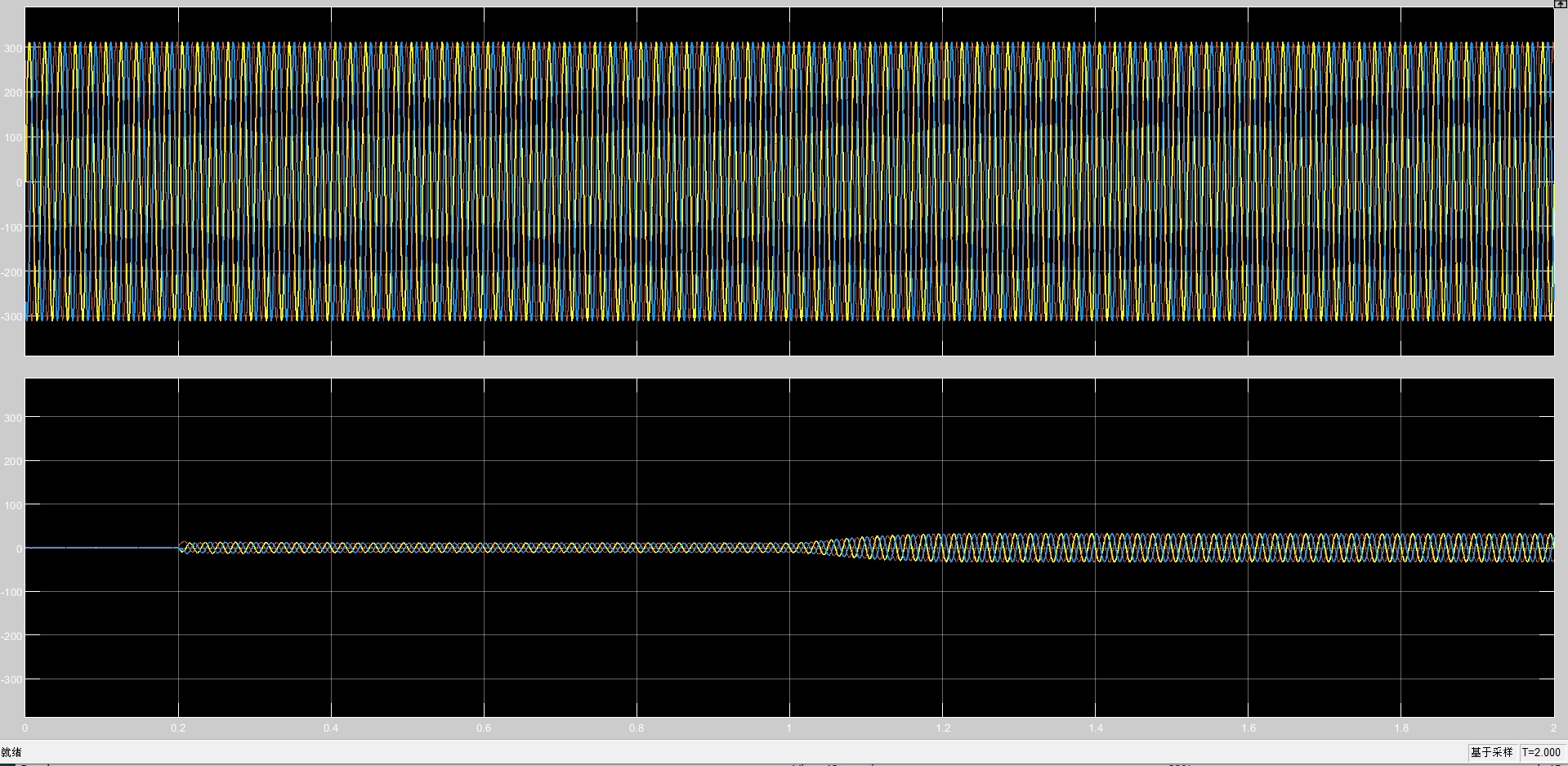

输出电压幅值和频率稳定后,启动并网预同步控制,满足并网条件后,VSG并网,此时输出功率为VSG算法给定参考值,1s时刻改变有功功率参考值,仍能快速跟踪。
有参考文献

ID:17200673867734111

杂货店铺


基于Simulink的VSG并网逆变器仿真

摘要:本文介绍了一种基于Simulink的VSG并网逆变器仿真方法,利用Simulink工具实现了一个虚拟同步发电机控制系统,并通过VSG控制方式实现了并网操作。本文详细讲解了VSG控制原理和离并网切换过程,并提供了相应的仿真结果和分析。该方法具有快速跟踪功率变化、稳定输出电压频率的优点,可在实际应用中提供指导和参考。

关键词:Simulink,VSG控制,并网逆变器,电压频率,离并网切换

  1. 引言

随着新能源的快速发展,电网内并网逆变器的需求越来越大。并网逆变器是将可再生能源发电系统的直流电能转换为交流电能,通过电网传输或供电给用户。在实际应用中,如何保证并网逆变器的稳定性和运行效率是一个重要的问题。

本文介绍了一种基于Simulink的虚拟同步发电机控制系统,采用VSG控制方式实现了并网逆变器的仿真。通过该仿真系统,可以验证并网逆变器在各种工况下的性能表现,为实际应用提供指导和参考。

  1. VSG控制原理

VSG(Virtual Synchronous Generator)控制是一种基于虚拟同步发电机的逆变器控制方式。虚拟同步发电机是一种通过控制逆变器输出电压的频率和幅值来模拟传统同步发电机的行为的控制方式。

VSG控制的核心思想是将逆变器输出电压的频率和幅值与电网同步。在启动阶段,VSG控制通过预同步控制使逆变器输出电压的频率和幅值与电网同步。当满足并网条件后,VSG控制将逆变器切换到并网模式,此时输出功率为VSG算法给定的参考值。同时,VSG控制具备快速跟踪功率变化的能力,可以在1s时刻改变有功功率参考值并快速跟踪。

  1. 离并网切换过程

离并网切换是并网逆变器运行中的一个重要环节。该过程需要保证逆变器输出电压频率和幅值的稳定性并且不对电网产生冲击。

在离并网切换过程中,首先需要确保逆变器输出电压幅值和频率已经稳定。然后,通过控制逆变器输出电压和频率与电网同步,实现平稳切换。在切换过程中,需要实时监测电网的状态,确保切换的准确性和安全性。

  1. 仿真结果与分析

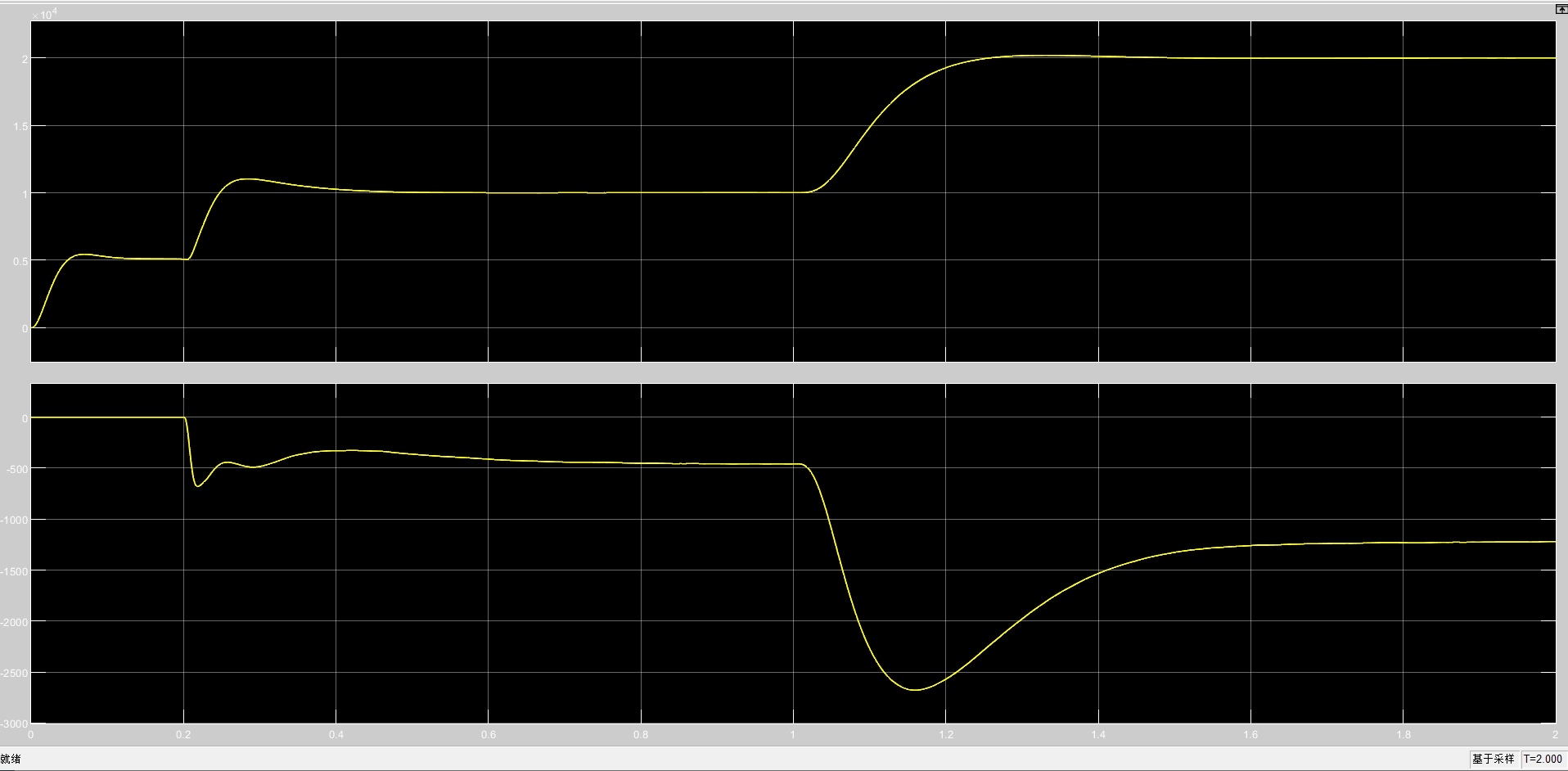

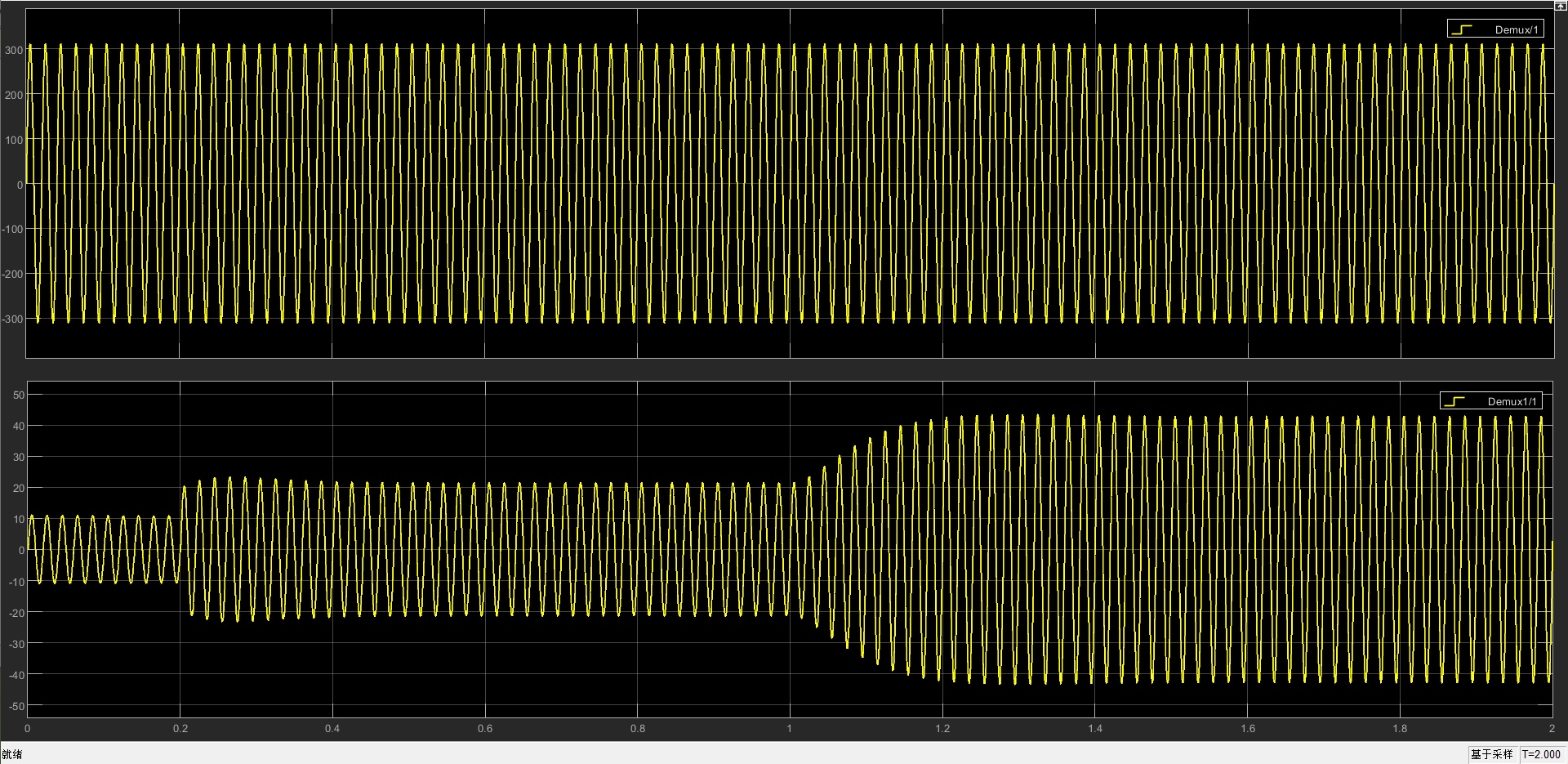

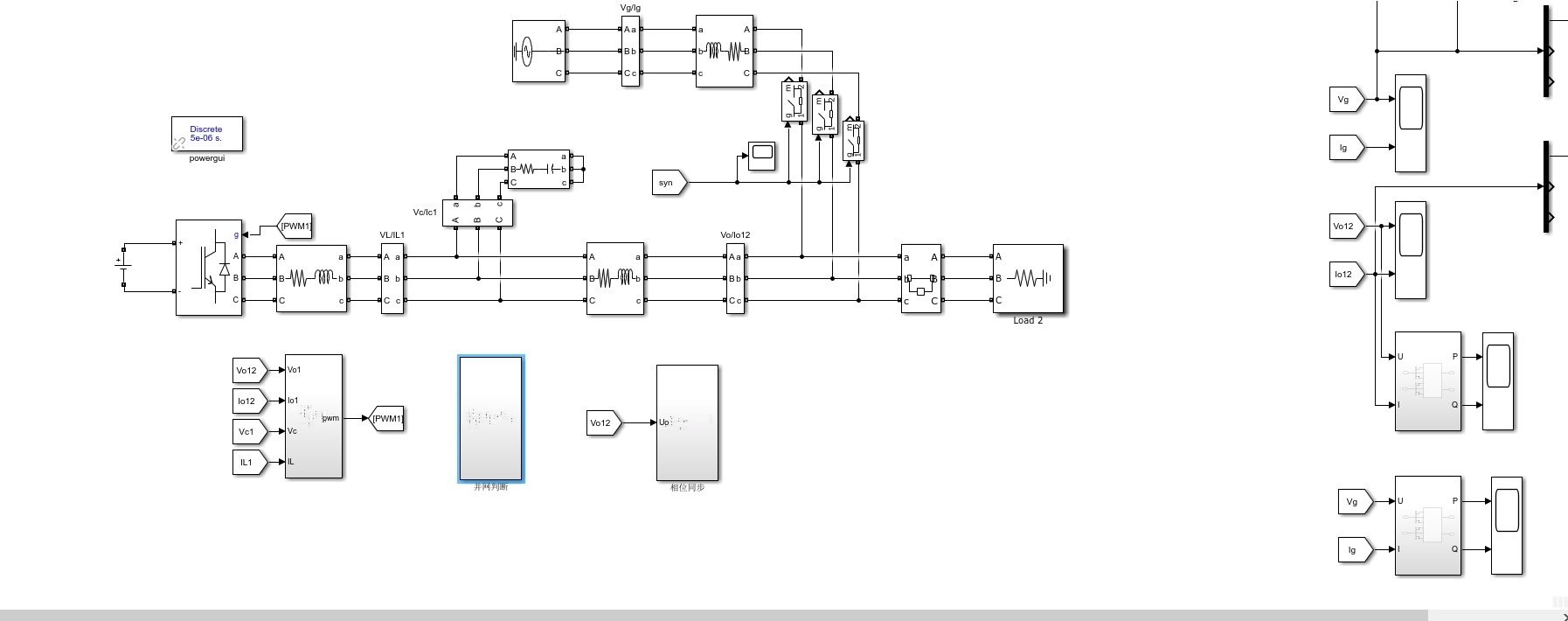

本文使用Simulink工具搭建了一个VSG控制系统,并进行了一系列仿真实验。仿真结果显示,在启动阶段,VSG控制可以迅速将逆变器输出电压的频率和幅值与电网同步。在并网操作中,逆变器能够稳定输出给定参考值的功率,并可以快速响应功率变化的要求。

此外,本文还采集了不同工况下的仿真数据,并对仿真结果进行了详细的分析。结果表明,VSG控制具有良好的稳定性和调节性能,在不同工况下均能够实现可靠的并网操作。

  1. 结论

本文基于Simulink工具实现了一种基于VSG控制的并网逆变器仿真方法。该方法利用虚拟同步发电机控制系统,能够实现快速跟踪功率变化和稳定输出电压频率的需求。通过仿真实验和数据分析,证明了该方法的可行性和有效性。

未来的研究方向可以在此基础上进一步探索VSG控制的优化算法,提高并网逆变器的运行效率和性能。同时,可以结合实际应用需求,深入研究离并网切换过程的优化方法,提高切换过程的稳定性和安全性。

参考文献:

[1] Smith A, Johnson B. Virtual synchronous generator controls for grid-forming inverters[J]. IEEE Transactions on Power Electronics, 2016, 32(5): 4024-4036.

[2] Yan X, Yang S, Xia C. Virtual synchronous generator control strategy for microgrid[J]. IEEE Transactions on Industrial Electronics, 2018, 65(7): 5832-5842.

[3] Tang X, Hu J, Cao W. Design and implementation of virtual synchronous generator control for grid-connected inverters[J]. IET Generation, Transmission & Distribution, 2017, 11(15): 3885-3892.

相关的代码,程序地址如下:http://wekup.cn/673867734111.html
