41-基于stm32单片机智能加湿器散热器恒温恒湿系统源程序、原理图、PCB、元器件清单实物制作

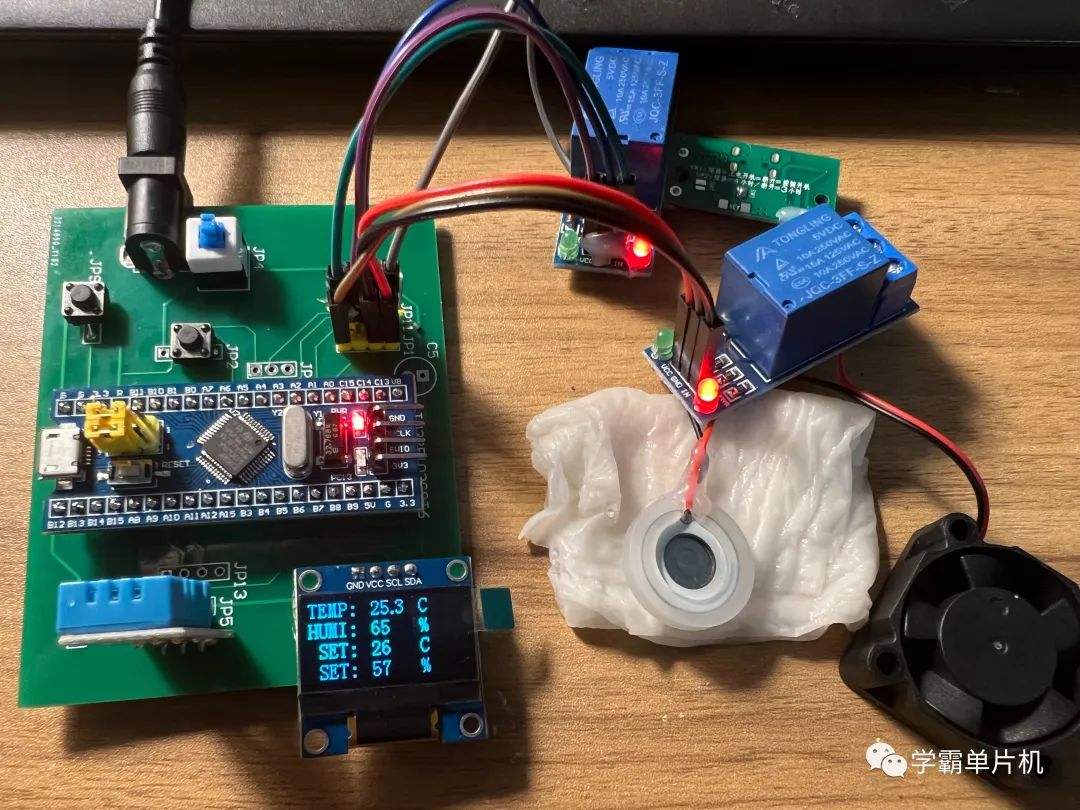

功能介绍：采用stm32单片机作为主控CPU，采用DHT11传感器采集温湿度，采用继电器驱动风扇进行散热和加湿，其中加湿使用的雾化模块，可以通过按键设置温度和湿度的阈值，当温度大于设置阈值，风扇进行散热，当湿度小于阈值，雾化器开启进行加湿，OLED显示相关数据，文末有资料分享：

41-基于stm32单片机智能加湿器散热器恒温恒湿系统（程序+原理图+PCB+元器件清单全套资料）

 程序有中文注释，新手容易看懂：

int main(void)
{
	int buf=50,buf1=25;
	Hardware_Init();				//初始化外围硬件
			OLED_Init();
		OLED_ColorTurn(0);
		OLED_DisplayTurn(0);
	OLED_ShowString(0,0,"TEMP:",16); 	OLED_ShowString(90,0,"C",16);
	OLED_ShowString(0,16,"HUMI:",16);   OLED_ShowString(90,16,"%",16);
	OLED_ShowString(0,32," SET:",16); 	 OLED_ShowString(90,32,"C",16);
	OLED_ShowString(0,48," SET:",16); 	 OLED_ShowString(90,48,"%",16);
			OLED_Refresh();
	KEY_Init();
		LED_Init();
	LED=1;
	Q1=Q2=1;
	while(1)
	{
if(KEY0==0)//设置湿度预设值
{
	buf++;
	if(buf>99) buf=20;
}
if(KEY1==0)//设置温度预设值
{
	buf1++;
	if(buf1>99) buf1=10;
}

		DHT11_Read_TempAndHumidity ( & DHT11_Data );//读取温湿度
		OLED_ShowNum(50,0,DHT11_Data .temp_int,2,16);//显示温度整数
		 OLED_ShowString(66,0,".",16);
		OLED_ShowNum(70,0,DHT11_Data .temp_deci,1,16);//显示温度小数
		OLED_ShowNum(50,16,DHT11_Data .humi_int,2,16);//显示湿度
		OLED_ShowNum(50,48,buf,2,16);//显示湿度阈值
		OLED_ShowNum(50,32,buf1,2,16);//显示温度阈值
		OLED_Refresh();

if(DHT11_Data .humi_int<buf)//湿度小于预设值
{
	LED=0;
	Q1=0;
}
else
{
	LED=1;
	Q1=1;
}
if(DHT11_Data .temp_int>(buf1-1))//温度大于预设值
{
	LED=0;
	Q2=0;
}
else
{
	LED=1;
	Q2=1;
}
delay_ms(500);//延时函数
	}
}

 下面是原理图展示：
