【单片机毕业设计】温湿度控制 | 恒温恒湿箱 | 保温保湿箱 | 恒温恒湿孵化器

最近设计了一个项目基于单片机的温湿度控制系统，与大家分享一下：

一、基本介绍

项目名：温湿度控制
单片机类型：STC89C52、、STM32F103C8T6
具体功能：
1、通过DHT11测量环境温湿度，当温湿度不在设定的上下限值之内时，进行相应的加热制冷加湿除湿，并进行声光报警
2、通过按键设置温湿度上下限值，可以手动控制加热制冷加湿除湿、切换模式
3、通过显示屏显示数据
扩展功能：通过蓝牙模块将测量数据发送到手机端，手机端可以设置温湿度上下限，并可以远程控制加热制冷加湿除湿、切换模式

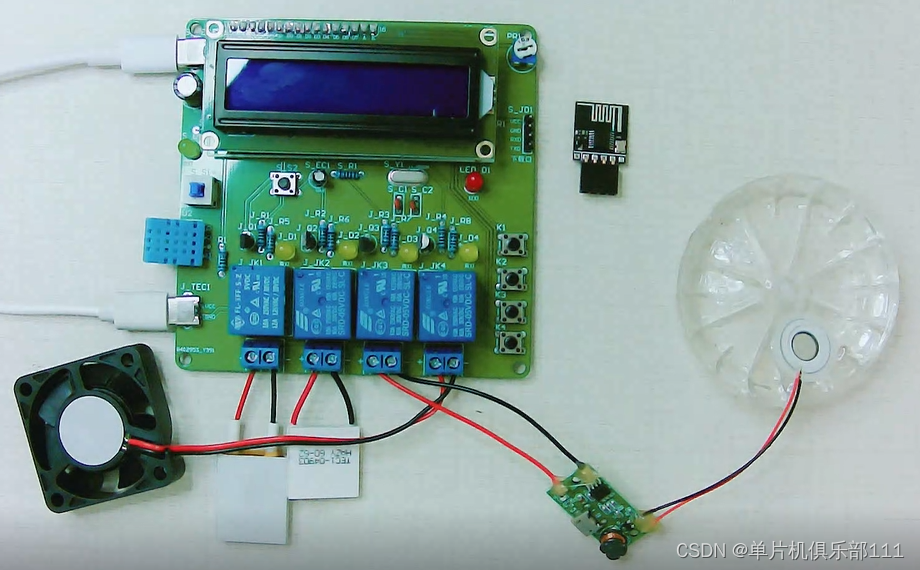

二、51实物图

单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

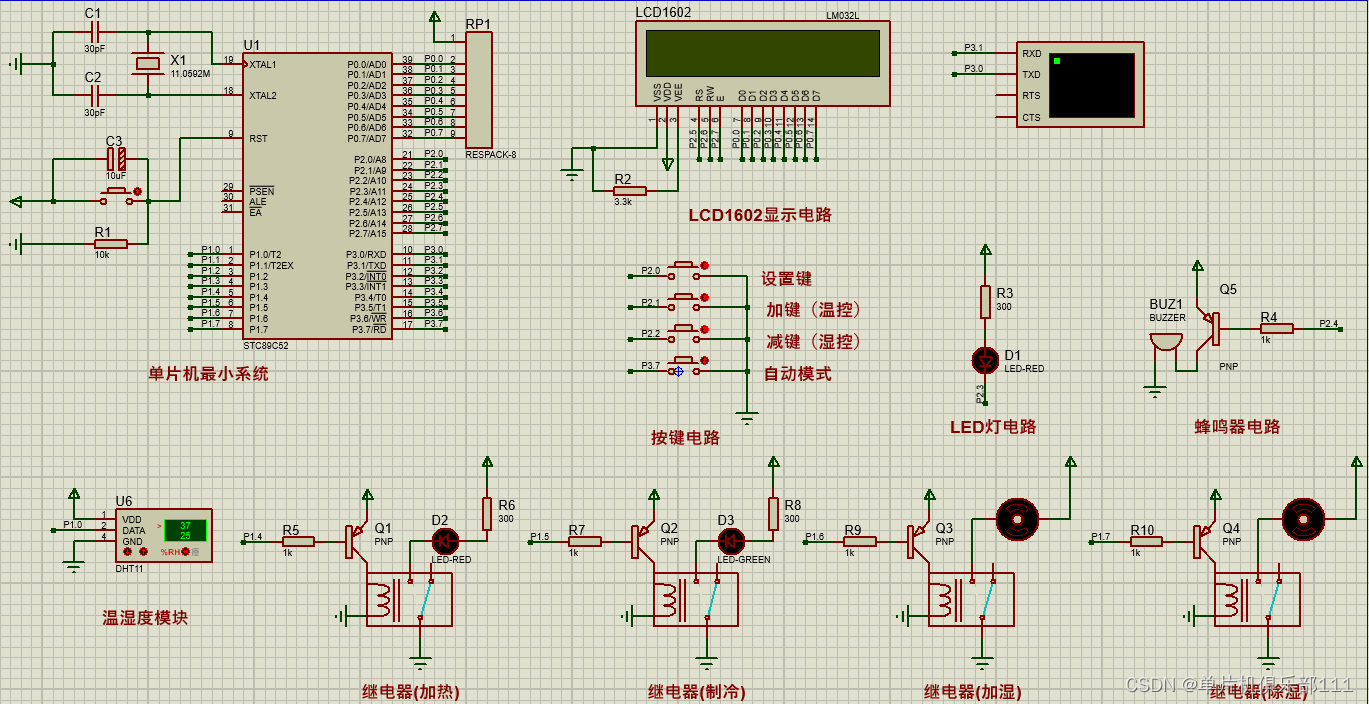

三、51仿真图

仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

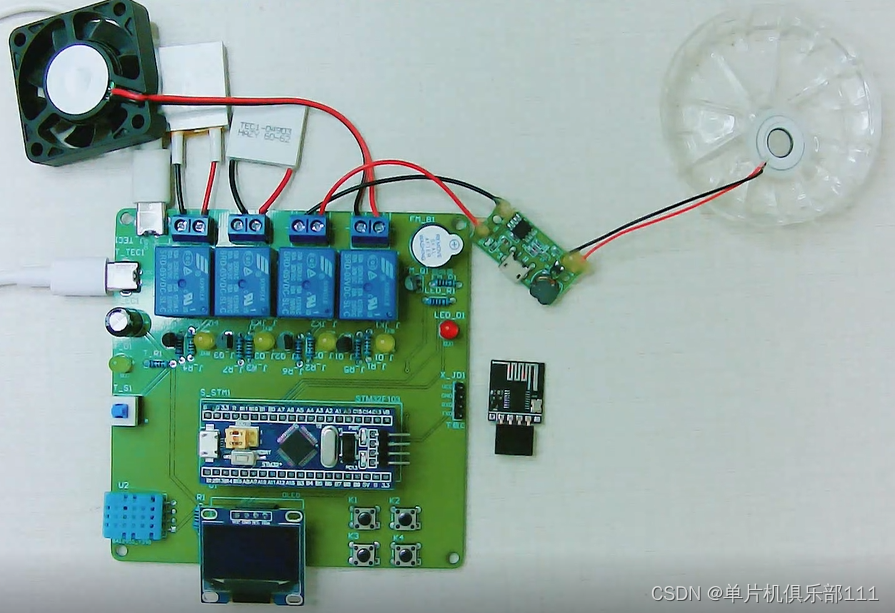

 四、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

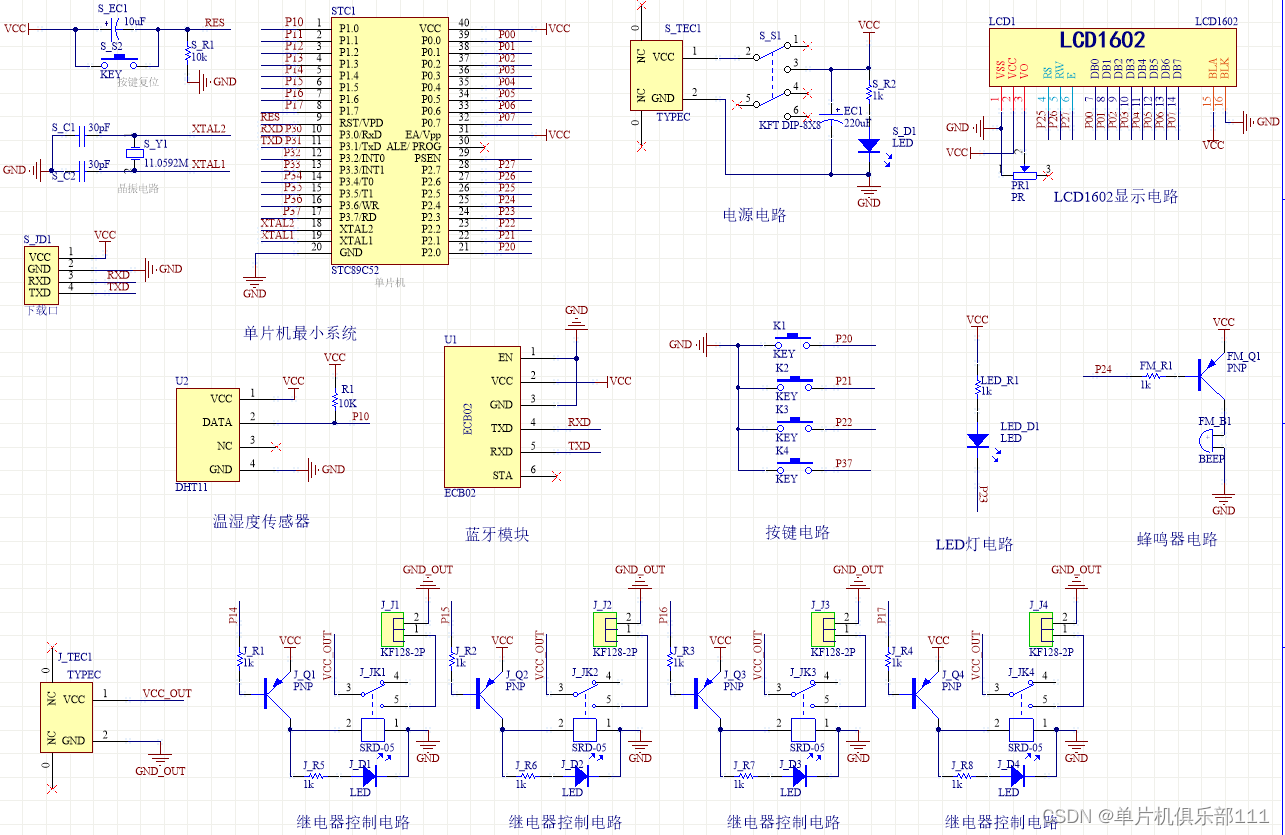

 五、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

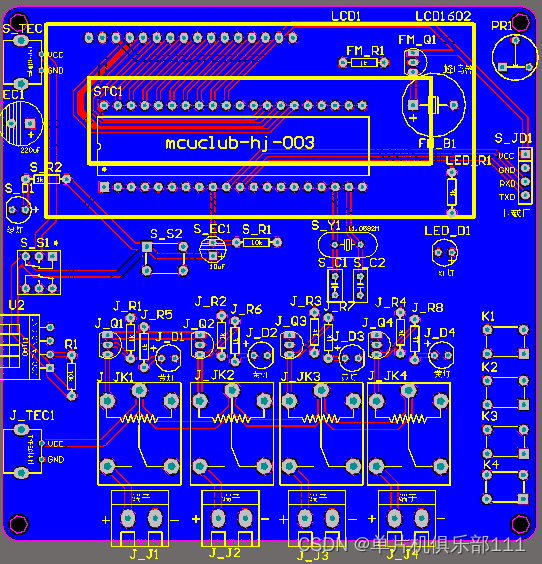

 六、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

七、系统框图

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成室内环境温湿度检测系统的设计与研究的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是DHT11温湿度检测模块，通过该模块可检测当前的温湿度值；第二部分是独立按键，通过三个独立按键切换界面和设置温湿度阈值；第三部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前温度、湿度、设置的温湿度阈值等；第二部分是继电器控制加热片，当温度小于设置最小值时，加热继电器闭合，加热片工作，进行加热；第三部分是继电器控制制冷片，当温度大于设置最大值时，制冷继电器闭合，制冷片工作，进行制冷；第四部分是继电器控制加湿器，当湿度小于设置的最小值时，加湿继电器闭合，加湿器工作，进行加湿；第五部分是继电器控制风扇，当湿度大于设置的最大值时，除湿继电器闭合，风扇工作，进行除湿；第六部分是声光报警࿰
