天线如何根据波长选型

刚开始接触天线，很容易混淆或误解天线规格的含义以及如何应用它们。例如，天线的增益与放大器的增益非常不同。然而，最常见的误解可能是单极天线数据表上的辐射图将是最终产品上天线的辐射图。
在实践中，四分之一波单极天线的辐射方向图在很大程度上取决于产品的设计和布局，制造商的增益规格和辐射方向图除了确定潜在的天线性能外几乎没有用处。这就是为什么掌握基本面是至关重要的。
天线是一种将电流转换为电磁波的设备，反之亦然。它可以被认为是一个复杂的电阻-电感-电容（RLC）网络。在某些频率下，它将表现为感抗，而在其他频率下，则表现为容抗。在特定频率下，两个电抗的大小相等，但影响相反，因此相互抵消。在这个特定频率下，阻抗是纯电阻的，天线被认为是谐振的。
这是物理与理论的交汇点。共振将发生在感兴趣频率的整数倍或分数处。这些频率对应于一个波长。该波长是所需的天线长度。该长度是必须包含在最终产品中的长度，可以嵌入外壳内部，也可以外部连接到设备上。
电磁波的频率通过众所周知的方程λ=c/f与波长相关，其中f是以赫兹（Hz）为单位的频率，λ是以米（m）为单位，c是光速（2.998×108米/秒）。
该方程清楚地表明，频率越高，波长越短，天线越小。例如，433.92 MHz的波长为0.69米（~2.3英尺），916 MHz的波长是0.33米（~1.0英尺）。433.92兆赫是汽车遥控钥匙等遥控门锁（RKE）系统的常用频率，但显然，2.3英尺的天线不可能安装在一个天线中。
幸运的是，对于每个想把钥匙放在口袋里的人来说，有一些方法可以让天线变小。由于谐振将发生在基频的整数分数（1/2、1/3、1/4等）处，因此可以使用较短的天线来发送和恢复信号。与工程中的一切一样，这也是一种权衡。减小天线的尺寸会对天线的效率和阻抗产生一些影响，这会影响系统的最终性能。

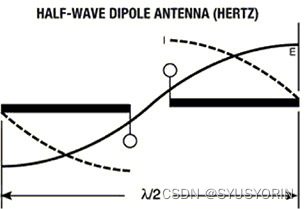

半波偶极天线的长度是基本波长的一半（图1）。它被分成四分之二的波长，称为元素。元件被设置为彼此成180度，并且从中间馈送。这种类型的天线被称为中心馈电半波偶极子，并将天线长度缩短一半。

半波偶极天线示意图

图1a：半波偶极天线被广泛使用，因为它将天线尺寸减半，同时提供良好的整体性能。

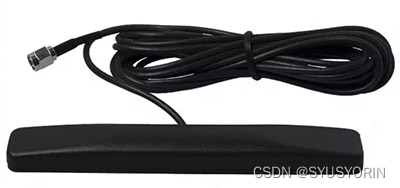

上图是半波偶极天线的一个很好的实用例子。它是中心馈电的，覆盖三个频带，宽13厘米，高2厘米，厚度1.2厘米。天线同时在824–960 MHz、1.71–1.99 GHz和2.401–2.483 GHz这三个频段中的任何一个或全部频段工作。紧凑的中心馈电半波偶极子是“扁平的”，非常适合墙壁安装。

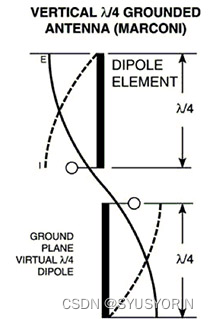

一种使偶极天线更小的方法是使用偶极的四分之一波元件中的一个，并允许产品的pc板上的接地平面用作地网，从而创建另一个四分之一波元件。

由于大多数设备都有电路板，因此将其用于天线的一半是节省空间的，并且可以降低成本。通常，天线的这一半将接地，发射器或接收器将相应地参考它。这种类型被称为四分之一波单极子，是当今便携式设备中最常见的天线之一（图2）。

四分之一波单极天线使用电路板或其他导电表面作为接地平面，进一步减小了整体尺寸。
减小天线尺寸的另一种方法是将元件线圈化。这是将直导线缠绕或缠绕在不导电基底上以形成螺旋元件的地方（图3）。这具有缩短表观长度的优点，但也会减少天线的带宽。就像电感器一样，线圈越紧，Q越高，带宽就越小。在直天线可以具有100MHz的带宽的情况下，螺旋天线可以仅具有10MHz的带宽。随着频率的降低，这一点变得更加明显，因为线圈通常会靠得更近，以保持特定的总长度。
螺旋天线的一个代表性例子是ANT-916-CW-RH-ND，其中心频率为916 MHz，35 MHz带宽范围为900–935 MHz。这款四分之一波长天线是全向的，专为户外使用而设计，长5厘米，直径0.8厘米。它配有SMA或RP-SMA连接器。

螺旋天线进一步缩短了天线长度，如916 MHz（左图 ANT-916-C W-RH-ND）和315 MHz（右）单元所示，但其结果是带宽大大减少。这在许多应用中实际上可能是一个优势。

【天线规格】
如果天线本身很难理解的话，那么天线数据表更是天书般的存在。例如，许多设计师在寻找辐射测试数据时，可能并不真正了解他们在看什么，也不了解它与产品性能的关系。因此，让我们检查一下最常见的天线规格。
1.阻抗
天线的阻抗是出现在天线端子上的实电阻和虚电抗。因为天线具有电感和电容特性，它们会随着频率的变化而变化。附近的物体，如其他天线、电路板上的组件和设备，也会影响阻抗。
天线有两种电阻。辐射电阻将电能转换为辐射。欧姆电阻是指将电能转化为热量的天线结构上的损耗。辐射电阻应该比欧姆电阻高得多，尽管两者对天线的效率都很重要。通常，偶极天线在自由空间（与任何导电物体隔离）的端子处的辐射电阻为73Ω。单极天线将是这个值的一半，即36.5Ω。
电抗是存储在天线近场中的功率。这个电抗与实际电阻相结合，构成了天线的阻抗。这两个值都会受到近场中物体的影响，并且会随着天线长度的变化而变化。这方面的细节超出了本文的范围，但可以在大多数天线文献中找到。
这些电阻和电抗值很重要，因为当电源和负载阻抗匹配时，将发生最大功率转移。如果它们不同，称为“失配”，那么发送到天线的部分功率将反射回负载或作为热量损失。这将降低系统的效率，缩短续航里程，增加给定续航里程所需的功率，并缩短电池寿命。
RF的行业惯例是阻抗为50Ω。大多数IC制造商会将其产品与50Ω相匹配，或者会提供一种设计用于将其产品匹配50Ω负载的电路。同样，天线制造商经常设计和表征50Ω的天线。
2.电压驻波比
电压驻波比（VSWR）是衡量天线与源阻抗匹配程度的指标，通常为50Ω（如下图）。它是通过测量朝向负载的电压波与从负载反射回来的电压波来计算的。一场完美的比赛将有1:1的VSWR。第一个数字越高，匹配越差，系统效率越低。由于不可能获得完美的匹配，因此需要设定一个性能基准。
在天线VSWR的情况下，这通常是2:1。在这一点上，由发射器发送到天线的88.9%的能量被辐射到自由空间中，11.1%被反射回源中，或者在天线结构上作为热量损失。在另一个方向上，由天线回收的88.9%的能量被转移到接收器中。（请注意，由于“：1”部分总是隐含的，因此许多数据表都会删除它，只显示第一个数字。）

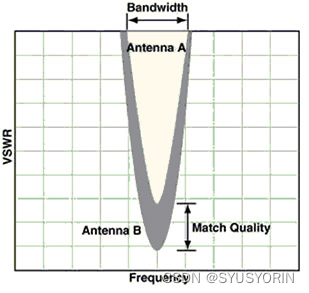

一个典型的VSWR图显示，一个适当匹配的天线在有限的带宽上有一个单位或接近单位的“最佳点”。它还表明，VSWR在该区域的两侧急剧增加。
VSWR通常以图形方式显示与频率的关系。图表上的最低点是天线的中心频率。该点的VSWR表示天线接近50Ω的程度。曲线图与指定VSWR交叉的点之间的空间通常定义天线的带宽。
3.测量辐射能
真正的天线性能只能通过测量天线辐射到自由空间中的能量来确定。考虑到与辐射测量相关的所有变量，这很难实现。当在天线周围测量辐射功率时，会出现一种称为辐射模式的形状（如下图）。这是天线实际性能的最直接测量。

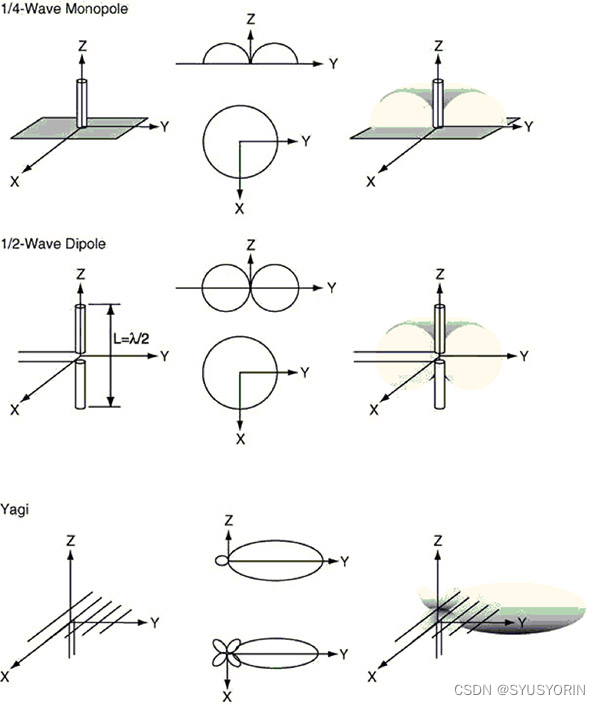

四分之一波单极天线、半波偶极子天线和八木天线这三种常用类型的辐射模式示例显示了每种天线的不同模式。
天线辐射方向图可以呈现出许多有趣的形状，尤其是在真实世界的三维状态下以图形形式呈现时。下图显示了最流行的天线类型的典型形状。对于偶极天线来说，图案看起来像一个甜甜圈。对于地平面上的单极天线，将甜甜圈沿边缘切成两半，放在平面上，天线从中间竖起。八木的指向性非常明显，随着指向性、效率和增益的探讨学习，这一术语和这些类型的图的价值将变得更加明显。

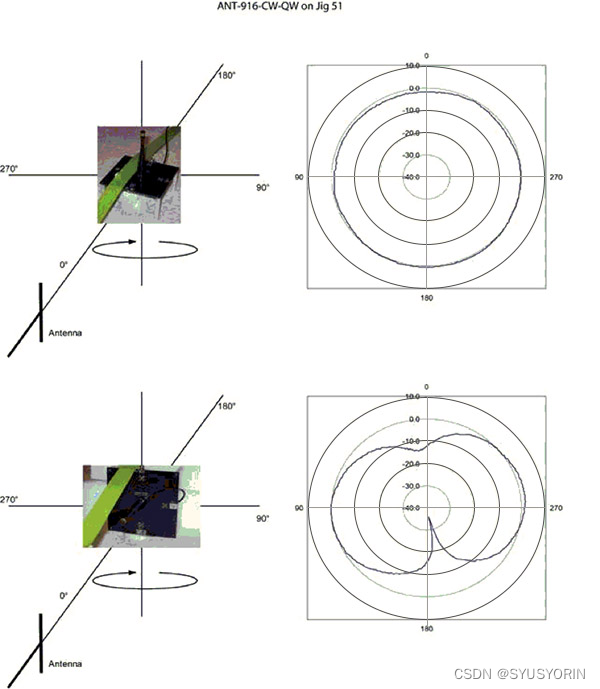

在测量了天线周围的辐射能量后，数据通常被转换为辐射方向图。该图以图形方式显示了射频能量被天线分配或引导到自由空间的方式。天线辐射方向图是一个重要的工具，因为它可以快速对天线进行视觉评估和比较。天线的辐射性能和相应的曲线图将受到安装天线的测试夹具或产品的影响。
此外，特定设计的绘图可能与参考设计的绘图不同。图案通常由极坐标图组成，但也使用笛卡尔坐标图。极坐标图更容易可视化，因为它们显示了被测天线周围360度的辐射功率。
通常，使用对数刻度，这允许在同一图上方便地显示一系列数据。将创建两个绘图，一个沿水平轴，另一个沿垂直轴。这些加在一起，就形成了辐射模式的三维图像。

极坐标图（而不是笛卡尔坐标）和对数刻度是可视化天线辐射方向图的最常见方法。
天线的辐射方向图和与之相关的规格通常需要一个比较点或参考点。最常见的是，称为各向同性天线或各向同性辐射器的理论天线用于此目的。术语“iso”的意思是相等的：“tropic”表示方向。因此，各向同性描述了一种在所有方向上均匀辐射电磁能的天线。各向同性天线及其完美球形图案只是理论上的，但该模型是一个有用的概念标准，可以与“现实世界”天线及其规格进行比较。

理想化的各向同性辐射方向图虽然在实践中无法实现，但对评估和比较天线性能非常有用。
4.效率、指向性和增益
主要关注的辐射规格有三种：效率、指向性和增益。这些术语通常是在天线发射信号的背景下讨论的。通过考虑辐射功率，可以更容易地将这些概念可视化，但它们也直接应用于接收信号。
效率是衡量投入天线的能量有多少实际辐射到自由空间，而不是在天线结构上作为热量损失或反射回源。天线的阻抗和中心频率处的VSWR在该测量中起着重要作用。
方向性是被测天线的辐射方向图形状与参考辐射方向图的比较。最常见的是，参考将是前面描述的各向同性模型的完美球形模式。这种测量的单位是相对于各向同性的分贝，或dBi。偶极天线有时也用作参考，在这种情况下，单位以dBd（表示相对于偶极的分贝）表示。偶极在各向同性上具有2.15dB的增益，或者dBi＝dBd+2.15dB。在比较增益时，重要的是要注意增益是以dBd还是dBi表示，并进行适当的转换。
增益可能是一个令人困惑的规范。放大器的增益和天线的增益之间存在显著差异。放大器将能量输入系统，使其成为一个有源器件。天线不能将能量输入系统，因此它是一种无源设备。增益通常被误解为输出功率增加。当然，这是不可能的，辐射功率不可能大于引入天线的原始功率。

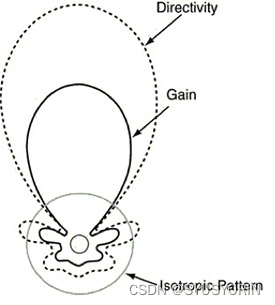

方向性和增益密切相关（如下图）。增益是指天线的方向性因天线上的损耗（如电介质、电阻和VSWR）而降低。换句话说，它是指向性和效率的产物。增益是衡量天线实际性能的最直接的指标，这点非常重要。

方向性和增益是两个密切相关的天线参数，后者是一个非常重要的品质因数。
理解方向性或增益的一个简单方法是考虑可聚焦光源（如下图）。假设光输出是恒定的并且聚焦在宽区域上。如果光线重新聚焦到一个点，它看起来会更亮，因为所有的光能都集中在一个小区域。即使总的光输出保持不变，与宽光源相比，集中光源将在聚焦点产生勒克斯的增加。以同样的方式，将RF能量聚焦到窄波束中的天线可以说比在所有方向上均匀辐射的天线具有更高的指向性（在焦点处）。换句话说，天线的指向性越高，天线的方向图越窄，其点性能就越好。

天线增益与电子放大器增益不同；天线增益就像“收紧”辐射光束的传播，类似于用手电筒将光束聚焦。
结论
了解天线的选择和权衡需要提炼的电磁场理论、考虑物理实现的因素和现实世界属性的复杂组合。这些真实世界中的许多属性都是邻近效果、安装和方向的结果。
虽然几乎所有的天线都是基于偶极子和单极子等基本结构的，但已经设计出了越来越复杂的天线设计来利用这些基本元件。这一进展很大程度上归功于先进的基于计算机的建模工具，这些工具被用于预测理论特性和实际现场性能。在天线不断改进的同时，设计者仍然需要了解天线操作和实现的核心原理，以充分优化其RF连接。

天线的长短是根据中心工作频率的波长来决定的，波长和频率是倒数关系，计算公式为：

波长（单位：米）=300/频率（单位：MHz）

如：中心频率为150MHz时，波长就是2米，所以又把150MHz左右的信号称为2米波；430MHz的波长是0.7米，所以430MHz左右的信号又被叫着7分米波。

→ 中心工作频率的含义：每个天线都有一定的频率范围，称为带宽，在这个范围内，天线阻抗最小，效率最高，这个范围的中间最佳点即中心频率，驻波比最小。

天线的长短和波长成正比，和频率成反比，频率越高，波长越短，天线也就可以做得越短。当然天线的长度并不等于一个波长，往往是1/4波长或者5/8波长。

→ 接着我们展开介绍一下，1/4波长这个比较常见的天线种类。

天线的长度（波长）= 300/频率 乘上1/4，再乘上 0.96（缩短系数） 就是所算得出来天线的长度。

举个例子来说你如果要做一只频率144.00MHZ的天线，首先要先算出天线长度，就以上面的公式来计算 : (300 / 144.00MHZ) * 0.25 * 0.96 = 0.5 (米)，所以我们得到50厘米的长度，接着就可以准备相应的材料制作想要的天线了。

2.4 GHz 14 dBi 90°双极性/双馈源扇区天线→ 还有一个基本知识，波长越短贯穿能力越强。

波长越长，绕射的能力越强，例如无线电波可以绕过高楼大厦传播、红灯的灯光比绿光和黄光更能穿透雾霭传播到远处以提醒司机。

波长越短，波的能量越大，贯穿能力越强，例如X光可贯穿皮肤、骨骼，紫外线能杀死细菌、强的紫外线能引起皮肤癌、穿越电离层等。

根据：波速=波长*频率（频率和波长成反比例关系），则f=230MHz， 波长越长，绕射能力越强，穿透能力越强，信号损失衰减越小，传输距离越远，实现信号广覆盖。

f=1800MHz，波长越短，直射能力越强，贯穿能力越强，信号损失衰减越大，传输距离越短，杀伤力越强，实现信号局域覆盖。

→这里在讲一下波的频率和波长的关系。

1、波的频率和波长满足关系式：波速=波长×频率，所以频率不同的电磁波在真空中具有不同的波长。

2、不同频率（或不同波长）的电磁波的传播速度都相同，电磁波的频率愈高，相应的波长就越短。所以频率较高的电磁波，波长较短。

3、无线电波的波长最长（频率最低），而射线的波长最短（频率最高）。
