无损检测:涡流Comsol仿真。
图一: 二维涡流检测模型
图二: 电导率140,频率80MHz下,磁通密度模

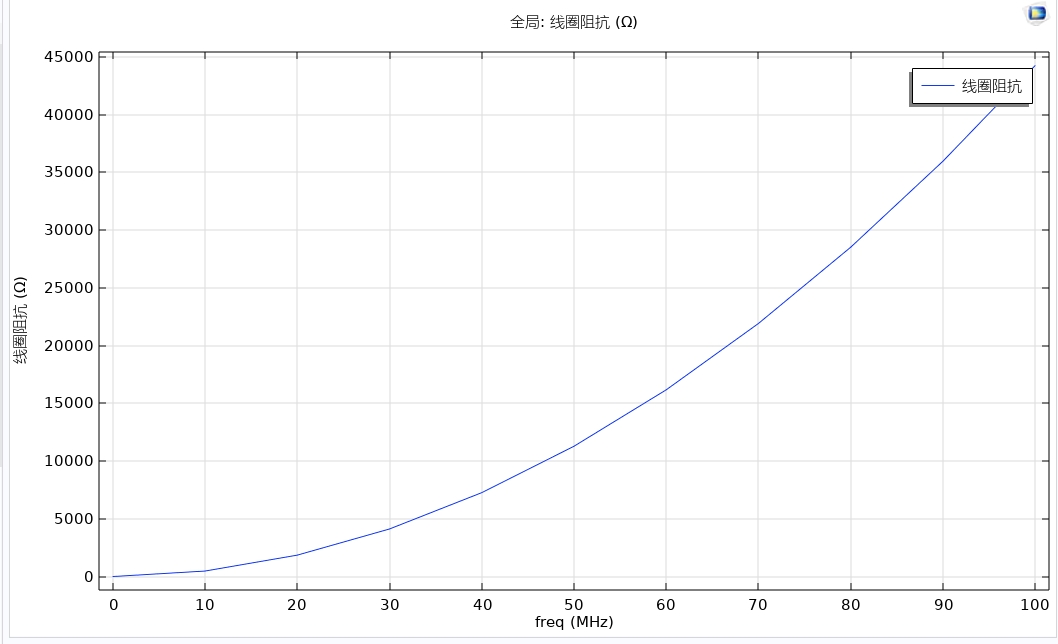

图三:0到100MHz下,频率和阻抗关系

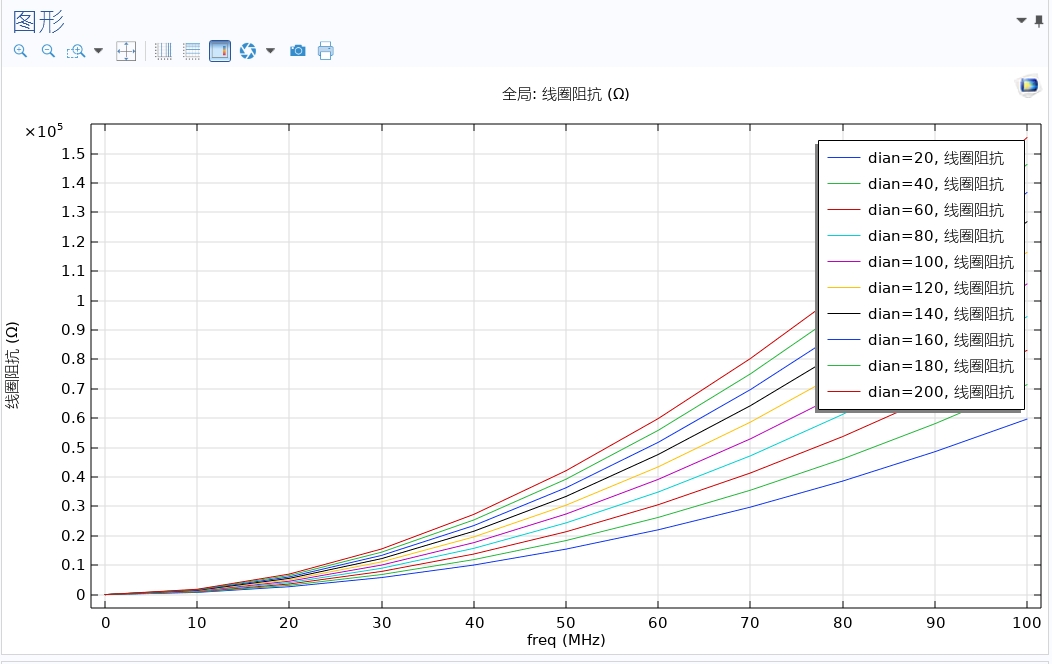

图四:不同电导率和阻抗关系

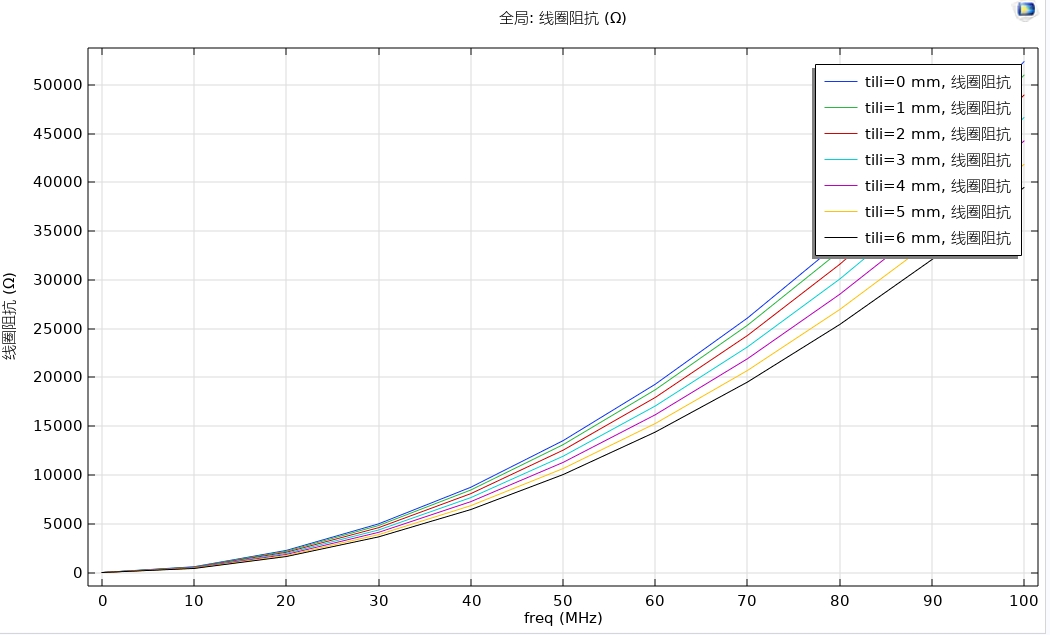

图五:不同提离和阻抗关系

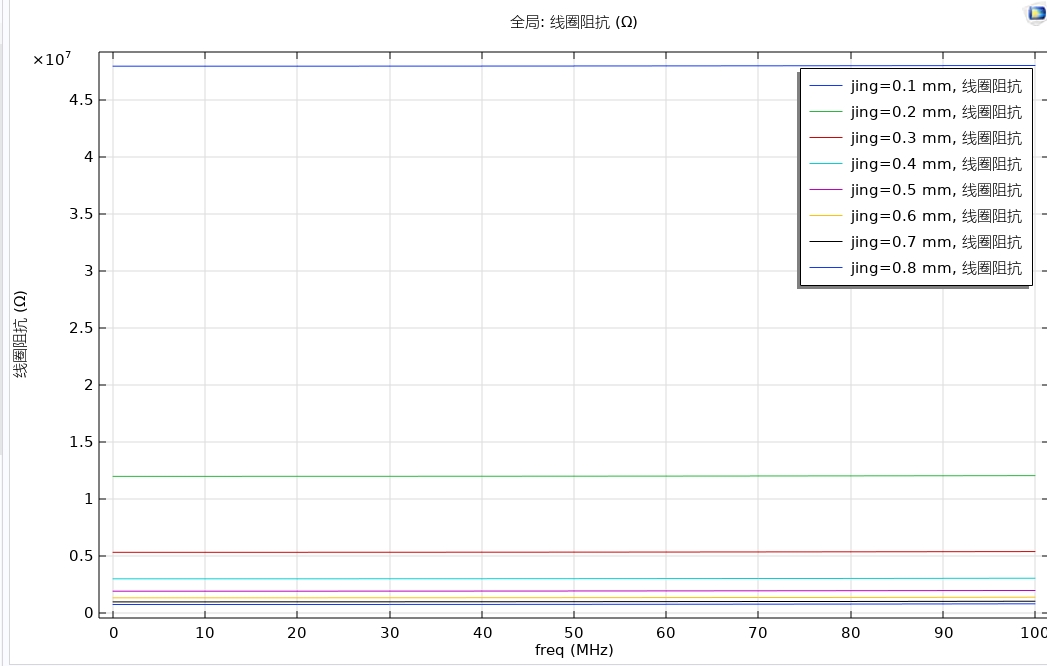

图六:不同线径和阻抗关系
一共是4个二维模型。
ID:51300673651342194
yp圆头
无损检测是一种非破坏性的测试方法,广泛应用于工业生产和科学研究领域。本文将围绕涡流检测的模拟仿真展开讨论,使用Comsol软件对涡流检测进行模拟仿真,探讨其在不同条件下的性能和应用。
首先,我们介绍了涡流检测的基本原理。涡流检测利用电磁感应的原理,通过在待测物体上产生交变磁场,检测感应电流的变化情况,进而判断物体内部的缺陷和性能。涡流检测技术具有高灵敏度、快速、无损等优点,在工业生产中得到了广泛应用。
接着,我们展示了一组二维涡流检测模型。图一展示了一个二维涡流检测模型,通过Comsol仿真软件,我们可以对不同参数下的涡流检测进行模拟。图二展示了在电导率为140,频率为80MHz的条件下,磁通密度的模拟结果。从图中可以看出,磁通密度随着深度的增加而减小,这与涡流检测的原理相符。
在图三中,我们研究了频率和阻抗之间的关系。在频率从0到100MHz的范围内,阻抗呈现出不同的变化趋势。通过分析不同频率下的阻抗变化规律,可以优化涡流检测系统的设计和参数设置。
图四展示了不同电导率和阻抗之间的关系。通过改变电导率和阻抗的数值,我们可以探索不同条件下涡流检测的性能差异。这对于工程师和科研人员来说,有助于选择合适的材料和优化设计,提高涡流检测的精度和效率。
在图五和图六中,我们分别研究了不同提离和线径与阻抗之间的关系。通过调整提离和线径的数值,可以对涡流检测系统的灵敏度和分辨率进行调节。这为定制化的涡流检测应用提供了参考和指导。
综上所述,本文基于Comsol仿真软件对涡流检测进行了模拟研究。通过对不同参数和条件下的涡流检测进行模拟分析,我们可以深入了解涡流检测的性能和应用。这对于工业生产和科学研究领域的专业人士来说,具有重要的参考价值。希望本文的内容能够为读者提供一些启发和帮助,推动涡流检测技术的发展和应用。
