一、引言

在能源变革的新时代背景下，综合能源系统正成为推动能源转型与智慧化发展的核心抓手。然而，风光出力的随机波动性和用电负荷的尖峰化不确定性日益加剧，打破了传统以确定性规划为基础的供需平衡模式。为此，亟需构建以数据驱动、概率性预测为基础的源网荷储协同调控机制，以应对能源系统的复杂性和不确定性。

为助力工程实践与科研创新，同元软控在MWORKS.Sysplorer 2025a中全新发布了综合能源系统模型库。该模型库覆盖多场景、多应用需求，无论是探索未来能源模式，还是解决实际工程难题，都将成为您不可或缺的助力工具，为综合能源系统的规划、设计与优化提供强大支持。综合能源系统模型库当前主要应用场景如下：

二、产品概述

1.能源行业库简介

在MWORKS.Sysplorer 2025a版本中，同元软控基于Modelica语言全新推出3个能源行业模型库（综合能源系统模型库、风力发电模型库和光伏发电模型库），能够满足综合能源、风电以及光伏发电系统多阶段、多颗粒度的建模仿真需求。其中，综合能源系统模型库主要提供粗颗粒度的设备模型，可模拟各设备间能量流动与能量供需平衡关系，且满足设计及运维阶段的实时化仿真需求。

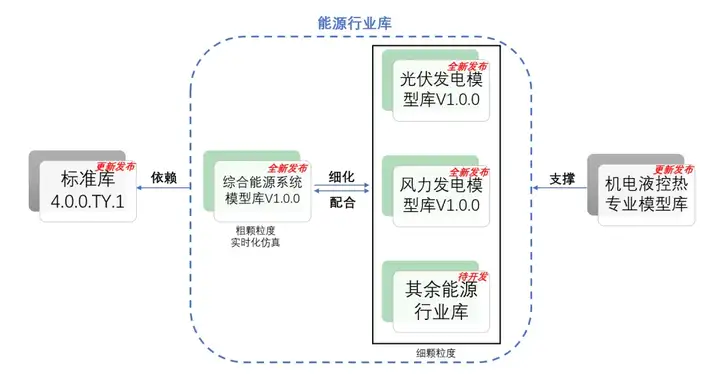

能源行业库

2.综合能源系统模型库-TYIntegratedEnergySys

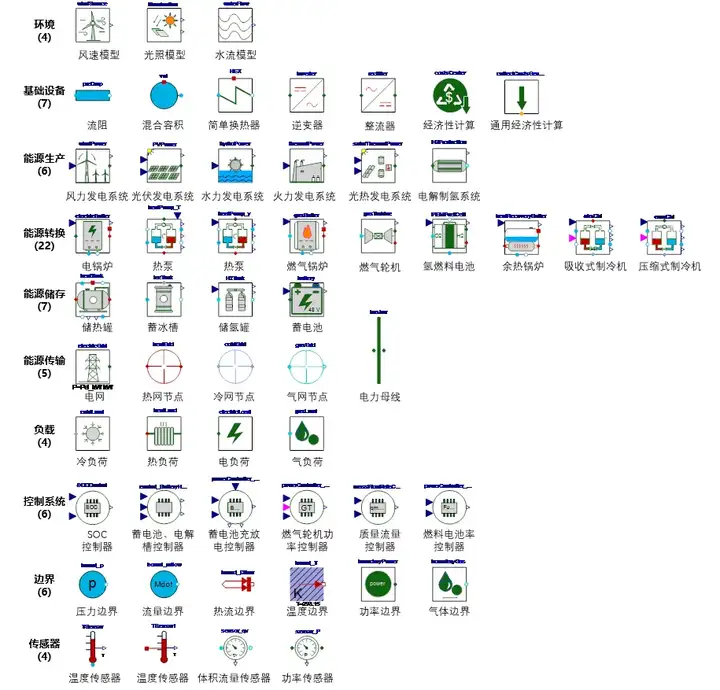

TYIntegratedEnergySys综合能源系统模型库提供了包含电、热、冷、气多能源形式的生产、转换、传输、储存、消耗设备，覆盖了综合能源系统常用的典型实例，共71个模型，5个典型案例，可用于搭建多场景多工况的综合能源系统数字化模型。

该模型库主要应用于源网荷储综合能源场景的设计阶段与运维阶段，丰富的设备模型可支撑综合能源系统的设备选型、运行优化、运行状态监测等，且支持区域级多能源系统规划与耦合仿真。

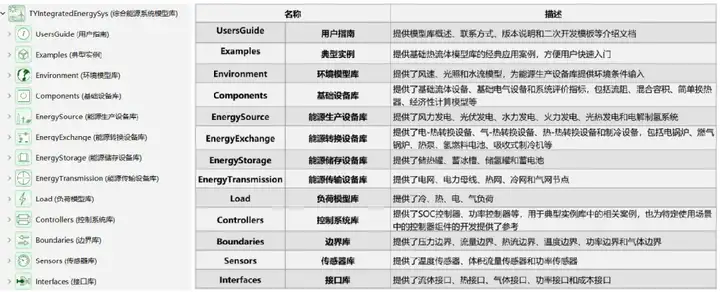

1）模型库架构

2）模型库展示

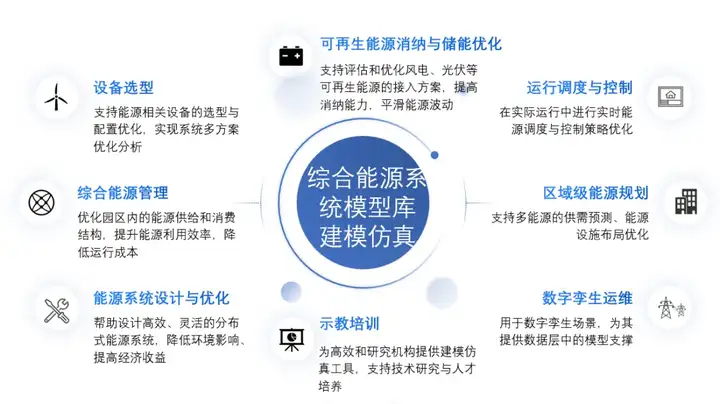

综合能源系统模型库部分模型展示

三、模型库功能亮点

1.区域级多能源系统规划与耦合仿真

支持电力、热力、天然气、燃料、储能等多种能源形式的建模与分析，可以模拟不同能源子系统之间的耦合与交互关系，如冷热电联供系统。

区域综合能源系统模型示例

2.综合能源系统设备选型与经济性评估分析

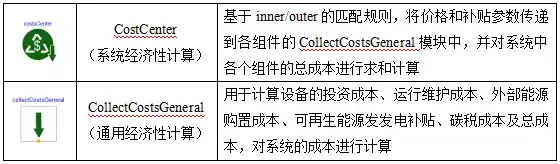

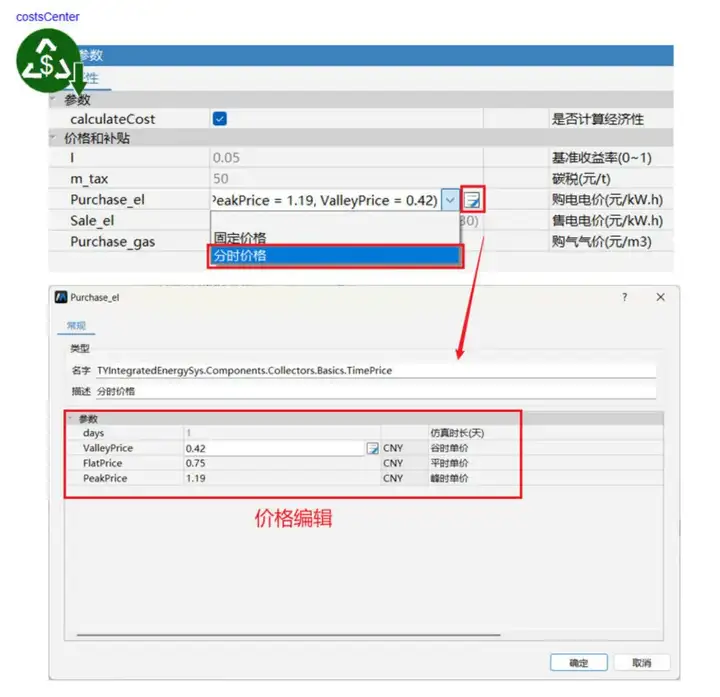

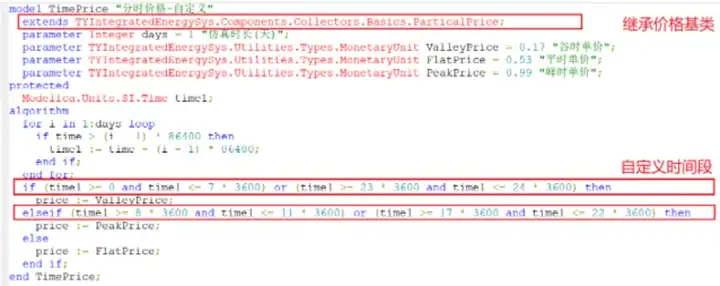

支持对电力系统、热力系统、燃气系统、储能系统等进行拓扑设计，综合考虑从设备初期投资、运营维护成本、寿命周期等因素，评估各设备选择的经济性，以及不同设备和技术方案对环境的影响，如碳排放、能源消耗等。

3.综合能源系统运行状态模拟预测与运行优化

支持能源系统需求预测和负荷分析，如电力负荷波动、热能供需匹配、燃气流动与消耗等，优化能源生产、存储、传输与消费等环节，为系统运行提供数字化决策依据。

氢气流动与消耗模型示例

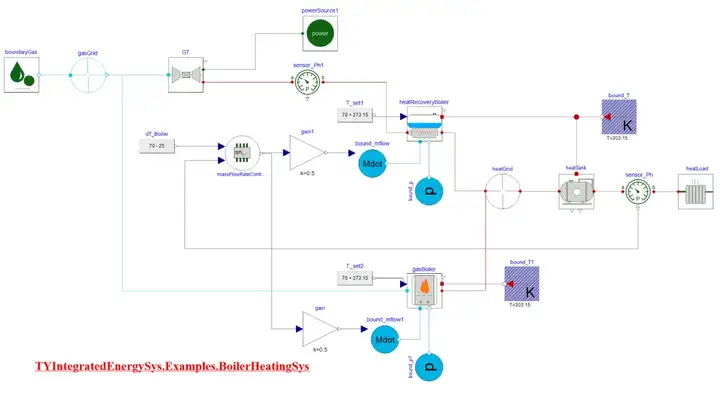

热能供需匹配模型示例

四、应用案例

1.区域综合能源系统

1）问题描述

含电-热-冷-气的多能源系统可实现能量的梯级利用以及面向负荷需求就地生产和利用。冷热电联供系统在设计阶段的关键问题包括：

能源供需匹配优化：不同形式能源的供需不平衡，导致能源浪费或供给不足；
能源结构优化：单一能源形式依赖性强，系统可靠性和灵活性降低；
协调运行效率不足：各能源设备独立运行，缺乏协同调度，难以实现整体效率最优；
多场景经济性评估：不同季节、气候和负荷情况下的经济性表现差异大。

2）解决方案

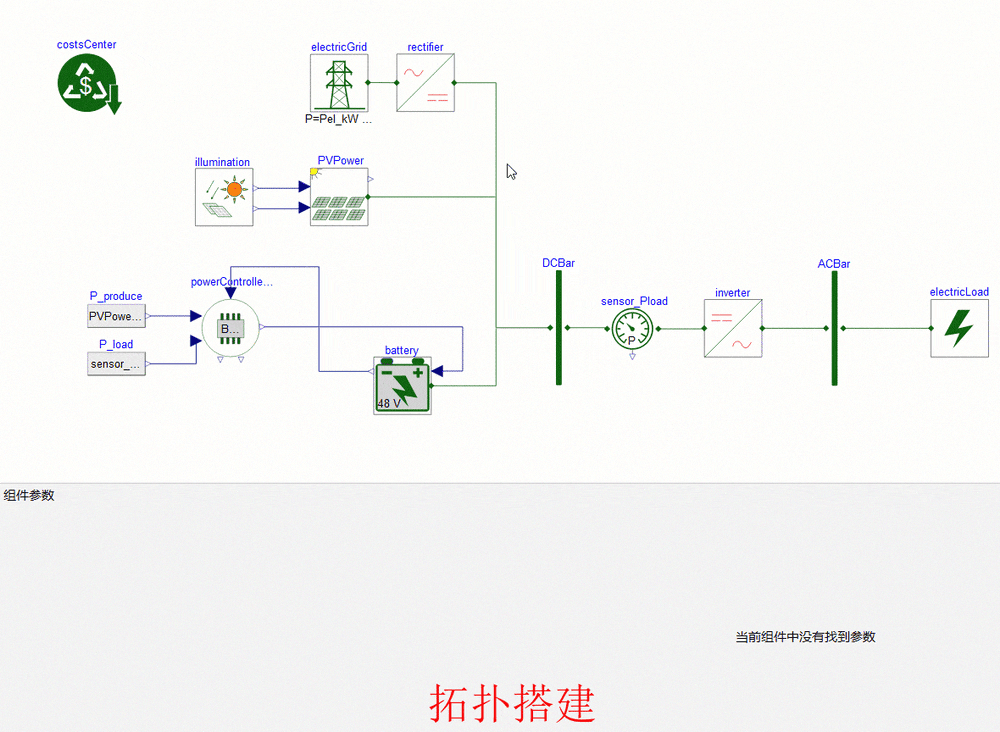

通过使用综合能源系统模型库，快速构建包含冷、热、电、气多种能量流设备的区域综合能源系统。

本文选取某小型冷热电联供系统为例进行研究，以夏季某典型负荷日为例给定冷负荷数据，同时假定热负荷为零进行仿真计算。

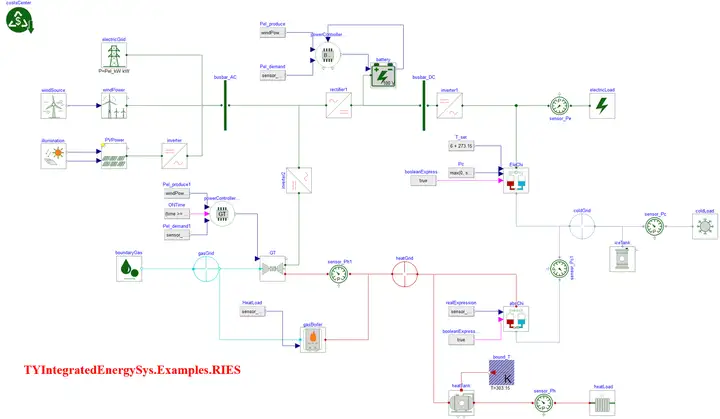

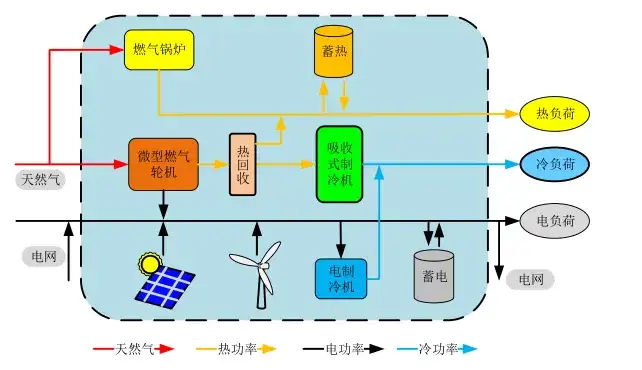

区域综合能源系统

3）结果分析

由以上计算结果可以看出，在峰时段（8:00-11:00，17:00-22:00）采用燃气轮机消耗天然气，其产生的余热供给吸收式制冷机以满足制冷负荷需求，其余时间段冷负荷则主要由电制冷机来供应，多余的制冷量存储在蓄冰槽中。同时，该系统需要购置天然气，可通过经济性计算功能求解其外部能源购置成本。

2.光伏-氢燃料电池热电联产系统

1）问题描述

氢燃料电池与可再生能源组成热电联产系统具有低碳环保、能源利用率高等特点，需通过综合考虑热电联产系统的供电、供氢可靠性、能源利用率和经济性，对系统组件配置进行优化，热电联产系统规划设计的关键问题包括：

系统规模与配置优化：需要确定光伏面板、氢燃料电池、制氢设备和储氢系统的最佳规模和组合；
储能与储氢管理：储能和储氢罐的容量有限，如何动态调度以平衡能源供需；
能源供应稳定性：如何在光伏发电波动或燃料电池运行受限时保证能源供应的连续性。

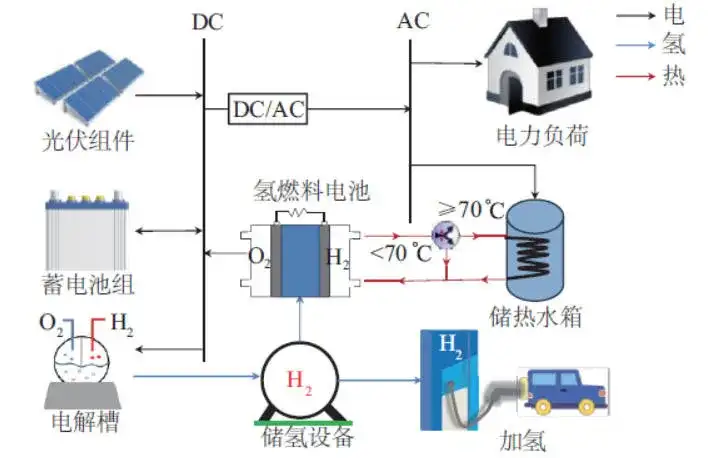

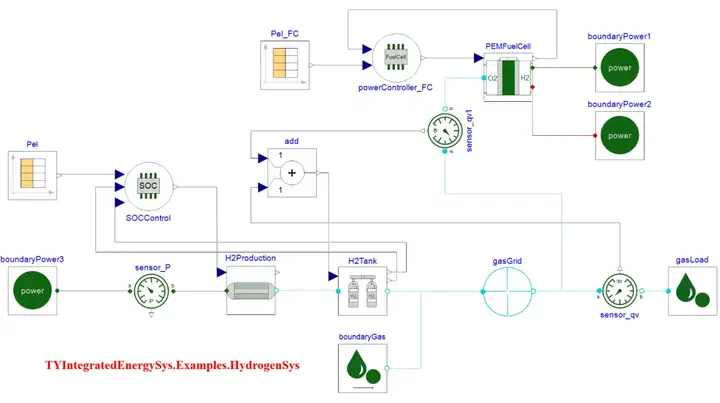

光伏-氢燃料电池热电联产系统示意图

2）解决方案

通过使用综合能源系统模型库，快速构建包含光伏发电系统、电解制氢系统、氢燃料电池、电锅炉、蓄电池、储氢罐、储热罐等模型的光伏-氢燃料电池热电联产系统。基于该系统仿真结果，可进一步分析电功率、氢气的供需平衡关系。

热电联产系统

3）结果分析

夏季光伏发电量较高，基本可实现电量自给自足，并且补充蓄电池以及输送电力给电解槽制氢。60000s左右时，由于发电量过剩且蓄电池和储氢罐已满，多余发电量流入电网。夜晚用电负荷增加，而此时由于光照减弱，光伏发电量不足，蓄电池放电以供应电负荷需求，该蓄电池容量刚好能满足夜间用电负荷，无需额外从电网购电。同时，选定容量的储氢罐能满足约90.78%的氢气负荷需求，不足部分由氢气源进行补充，参考该仿真结果，可在设计阶段对储氢罐的容量等进行设备选型。

该实例对研究城市小型家庭热电联产系统设计具有一定的适用性。

3.燃料电池CHP系统

1）问题描述

燃料电池作为一种能量转换装置，可以直接将氢气的化学能转化为电能。同时燃料电池的效率不受卡诺循环的限制，与传统热机相比，有着更高的氢能利用率。

质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）在正常工作条件下的电效率约为50%，其余能量均以热量形式散出，如不及时处理这些热量，不仅会对电堆性能造成伤害，还会造成严重的能量浪费。基于PEMFC搭建热电联产（Combined Heat and Power，CHP）系统，可以保证燃料电池的输出长时间保持在较高水平，且在延长电堆寿命的同时，回收大量热能，提升能源利用率。

2）解决方案

通过使用综合能源系统模型库、基础热流体模型库和热流介质模型库，可以快速建立包含燃料电池、泵、储热罐等的燃料电池CHP系统。

CHP系统

3）结果分析

该系统模拟了外部负载率每100s以阶跃形式变化一次，随着电堆功率阶跃式增大或减小，水泵根据温度的变化来控制冷却液回路的流量。在外部负载变化的情况下，温度会逐渐发生改变，通过流量的控制，可以将冷却液入口温度温度部分在60℃左右，在保证电堆正常运行的同时，进行了废热回收，保证电堆始终运行在最佳温度范围内。

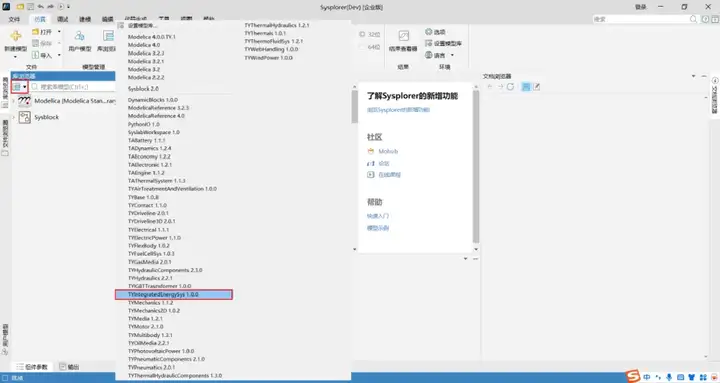

五、使用说明

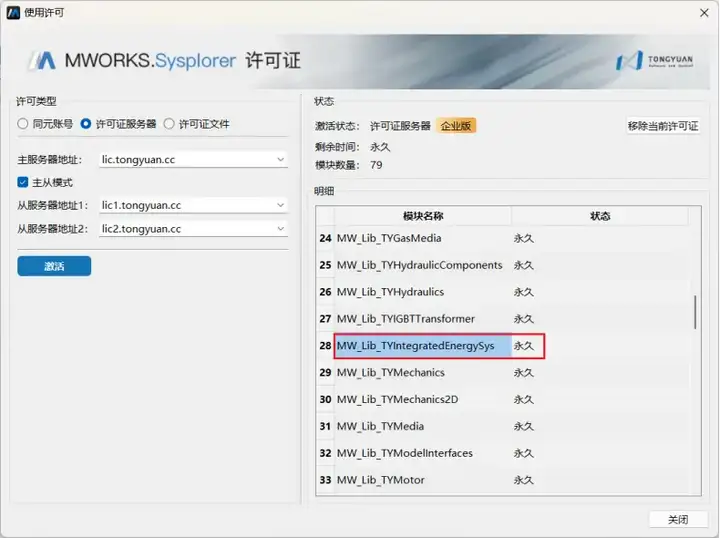

1.使用注意事项

在使用综合能源系统模型库仿真建模的过程中，可能会遇到参数设置或仿真报错相关的问题，进而对模型的调试感到无从下手。为此，以下列出了一些常见的注意事项，希望能帮助大家更高效地解决这些问题：

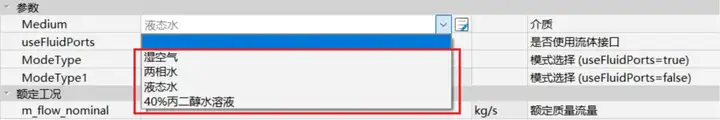

1）边界参数设置

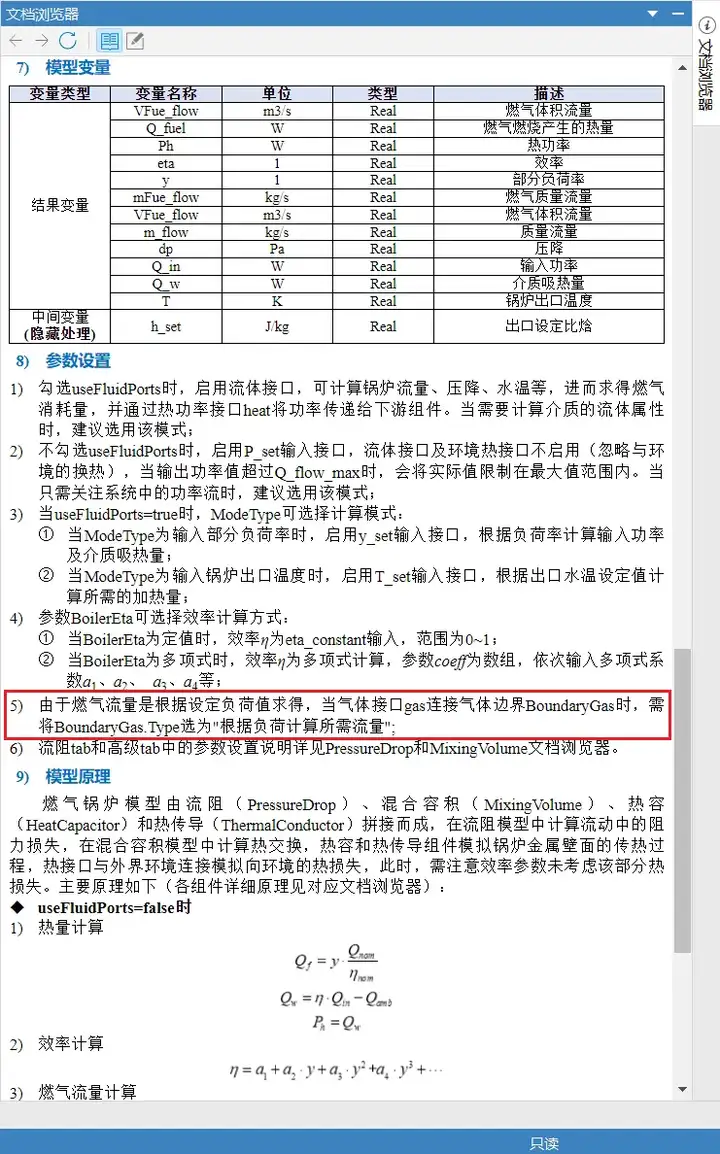

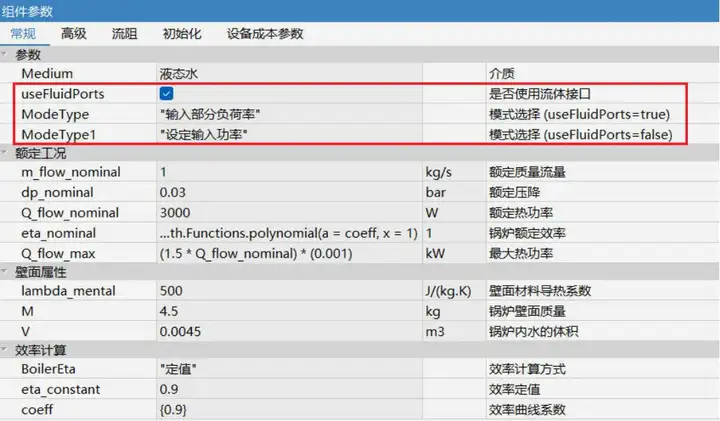

当组件的气体流量是由外部接口设定，此时，若该组件与气体边界相连接，需将BoundaryGas.Type选为“根据负荷计算所需流量”，否则，会出现方程冗余，相关组件的帮助文档中提供了详细说明。
同理，当组件的输入功率是由外部接口设定，或输出功率接口与边界相连时，此时，无需在功率边界中勾选SetPower。
