第四讲 系统建模方法

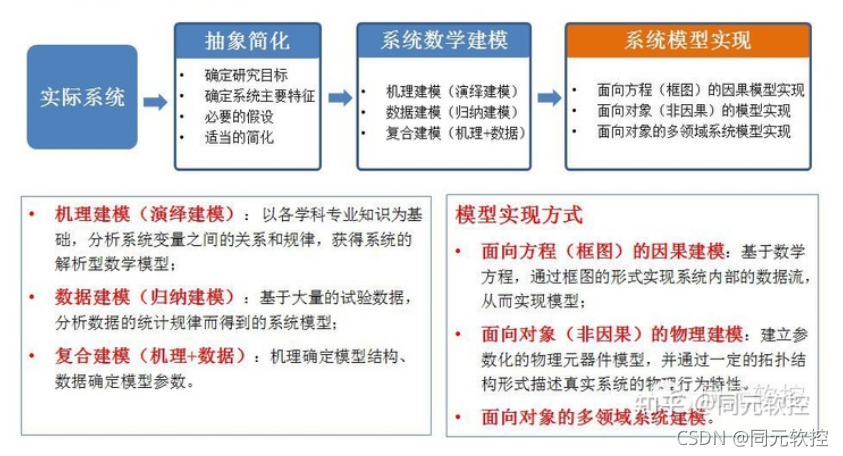

系统建模一般流程

 实际系统的分析方法大致类似，但对于实际系统的模型实现方式则有多种：

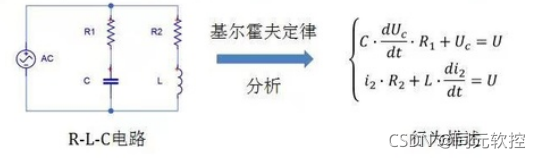

1、面向方程（图框）的因果建模

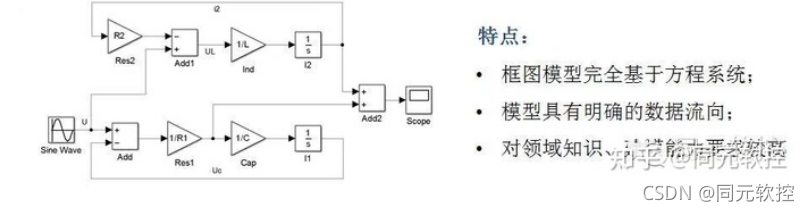

基于图框进行系统模型实现 的软件很多，如Simulink、AMESim（应用于控制领域）等，

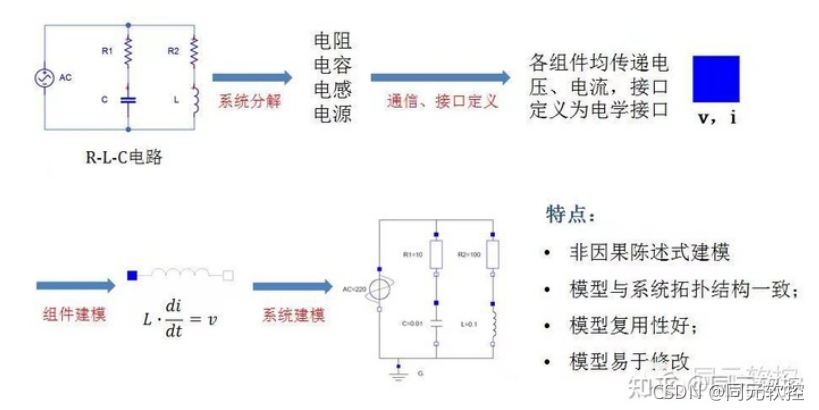

2、面向对象（非因果） 的物理建模

3、面向对象的多领域系统建模

单领域的建模已有很多成熟的实现方式，但传统的工具由于区分领域，导致多领域系统被人为地分割，导致系统级建模存在较大的局限性，因此，多领域系统同一平台建模是未来的发展趋势。

功能分析：

       电机的速度可以通过一些类型的调整器控制，即在负载变化的情况下，电机要维持给定的转速。

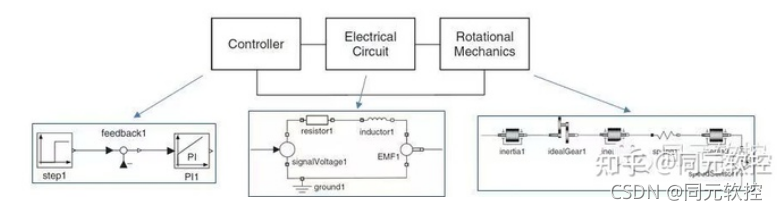

系统分解：

       该系统可以分解为旋转进行部件（电机、载荷）、电子电路子系统、控制子系统

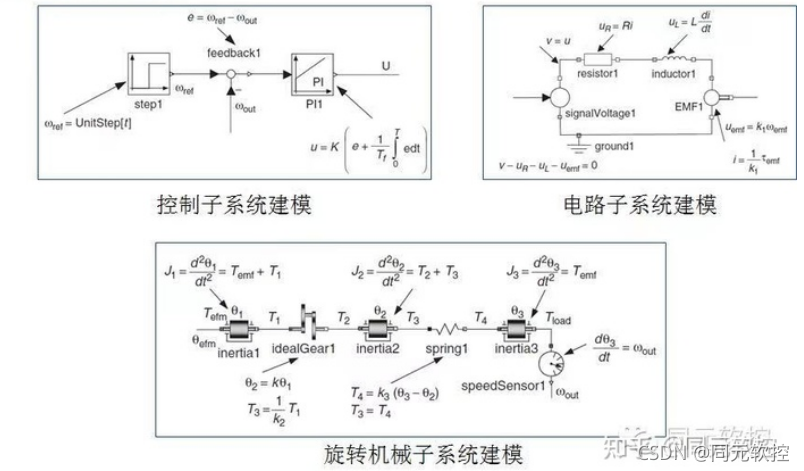

部件子系统建模 ：

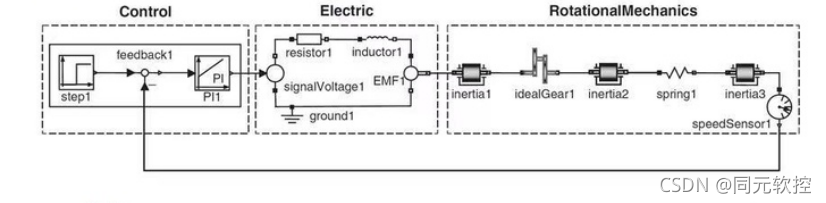

系统建模：

特点：

• 多领域系统统一平台建模
• 模型与系统物理拓扑结构一致
• 面向对象基于组件的建模，提高了模型复用性
• 模型易于修改
