基于multisim仿真的数字频率计的设计（数电课设）

本设计参考了数字频率计设计-CSDN博客这篇文章，在multisim上成功仿真实现。

该数字频率计分为两个量程：1~999Hz,1.00~9.99kHz,并且还拥有超量程报警系统。

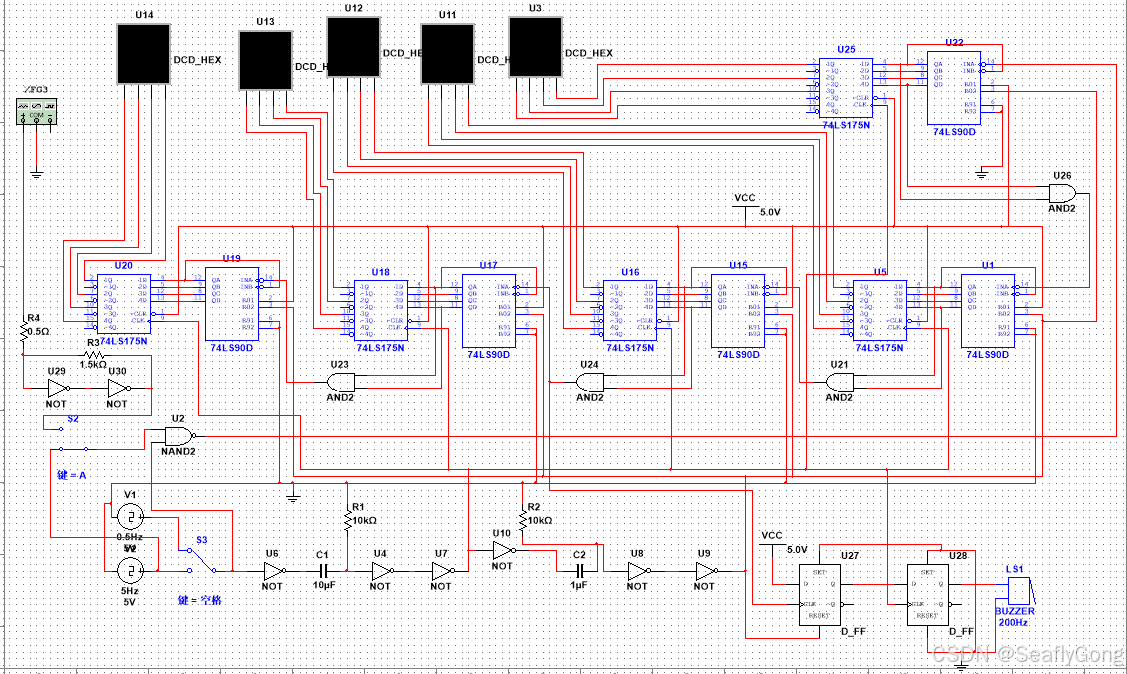

具体电路如下图所示

当量程为1~999Hz档时，启动时间为1s，需要等待仿真仿真到1s才显示结果

1.00kHz时，需要等待仿真到0.1s.

1.单元电路设计

 a.整形电路

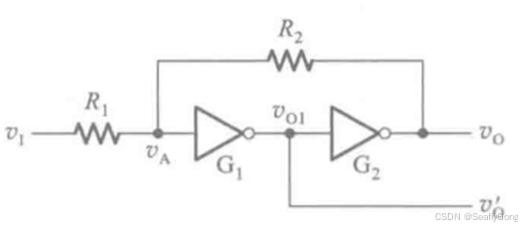

 由于输入信号可以为非矩形波，于是在输入信号后加入整形电路，本设计采用了门电路构成的施密特触发器。原理为图2所示。

b. 阀门信号产生电路

由于闸门信号的精度直接影响整机精度，因此要选择频率稳定的矩形波发生器。本来想使用555信号发生器产生，但由于本设计使用multisim仿真软件设计，制作出来会减慢仿真速度，于是直接采用了时钟方波产生器。矩形波发生器的电路形式很多，可以用运放，TTL与非门，CMOS门电路，施密特反相器，集成定时器和石英振荡器等实现，读者可自己选择。

c.B
