简易数字频率计Multisim仿真

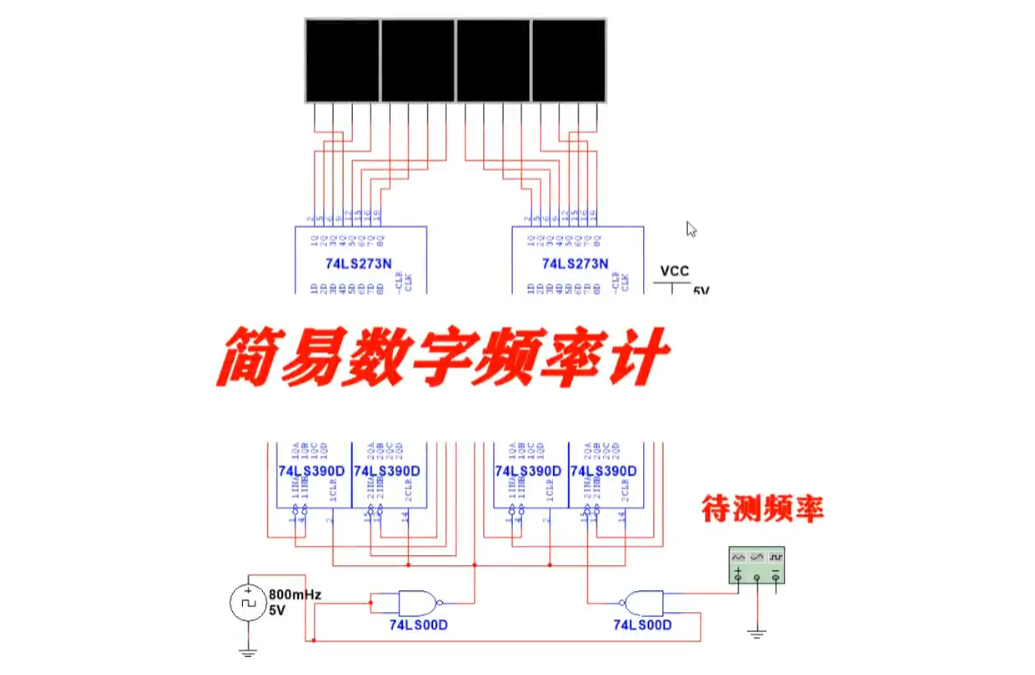

仿真图：

功能简介：

具有四个数码管用于显示频率计的数值大小
采用两片74LS273译码器芯片用于驱动四位数码管，每片芯片可以支持驱动两位数码管
采用4片74LS390计数器芯片用于检测待测频率的大小
利用一个时钟源发生器给整个系统芯片提供时钟

芯片介绍

74LS273芯片的特点如下：

1. 存储功能：74LS273内部包含8个D触发器，可以存储8位二进制数据。每个触发器都具有一个数据输入端（D）和一个时钟输入端（CLK），在时钟上升沿触发时，数据将被锁存到相应的触发器中。
2. 异步清零功能：该芯片还带有异步清零输入端（CLR），当CLR为低电平时，所有触发器都被强制清零。
3. 输入缓冲：74LS273具有输入缓冲功能，提供了较高的输入电阻和噪声滤波功能，以保护输入信号并提高系统性能。
4. 并行加载功能：除了顺序输入，74LS273还支持并行加载功能。通过使写入控制（WE）输入端为低电平，并将数据同时应用到8个D输入端，可以实现同时加载8位数据到触发器中。

74LS390芯片的特点如下：

1. 计数功能：74LS390可以进行两个独立的4位二进制计数，可以按照正向递增（上升计数）或反向递减（下降计数）的方式进行计数。
2. 同步操作：它采用同步逻辑，确保在时钟信号触发时进行计数，并且所有输出都在同一时刻更新。
3. 可调初值：该计数器具有可调节的初值设置功能，通过设置预置（preset）和清零（clear）输入引脚上的数据来指定开始计数的起始值。
4. 异步复位：74LS390具有异步复位功能，可以通过外部引脚接收复位信号，将计数器清零并恢复到初始状态。
5. 锁存功能：该芯片具有锁存功能，可以通过设置锁存使能（enable）引脚来冻结当前计数状态，并阻止进一步的计数。
6. 输入和输出缓冲器：该芯片配备了输入和输出缓冲器，提供对输入和输出信号的增强驱动和抗干扰能力。

设计文件：

链接：https://pan.baidu.com/s/1Nq_TL7kDFUXR1bbaMe0Hzw?pwd=4ls4
提取码：4ls4
