深眸分享——一文看懂倍频器的原理及其应用

倍频器

倍频器，使输出频率等于输入信号频率整数倍的电子电路。输入频率为f1，则输出频率为n*f1，n为任意正整数，称为倍频系数 。



倍频器实现原理

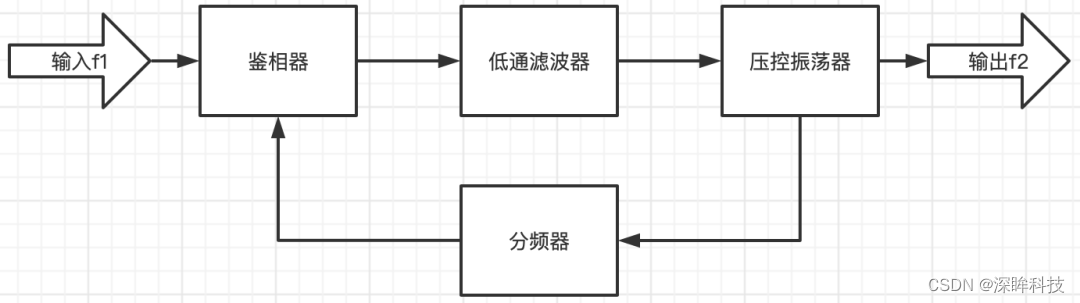

倍频器是利用了锁相环（Phase Locked Loop）负反馈控制系统实现的，锁相环简称PLL，PLL逻辑原理图如下所示：

 ① 输入F1

输入低频频率信号。

② 输出F2

输出倍频频率信号，为输入F1信号的N倍频。
