ESP32烧录Arduino生成的bin文件

前言

Arduino有着丰富的第三方库，因此开发起来非常的方便快捷，但是在实际的生产中，我们不可能使用Arduino IDE来进行固件的烧录，因为使用Arduino IDE烧录效率很低，而且要先帮工厂把环境搭建好，更重要的是烧录时必须要打开源代码，这可能会导致工厂泄露机密。因此，最好的方案还是将代码转成通用的bin文件烧录。
废话不多说，马上开始讲解。

1 Arduino生成bin文件

关于Arduino的环境搭建，库安装这些我就不介绍了，都走到量产这一步了不会有人还不知道吧。

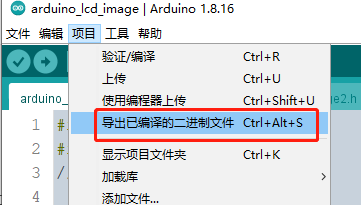

打开Arduino IDE，打开项目 -> 导出已编译的二进制文件，等待编译完成即可在工程目录下生成相应的bin文件。
在这里插入图片描述
编译成功后生成的bin文件：

2 bin文件烧录

2.1 下载烧录工具

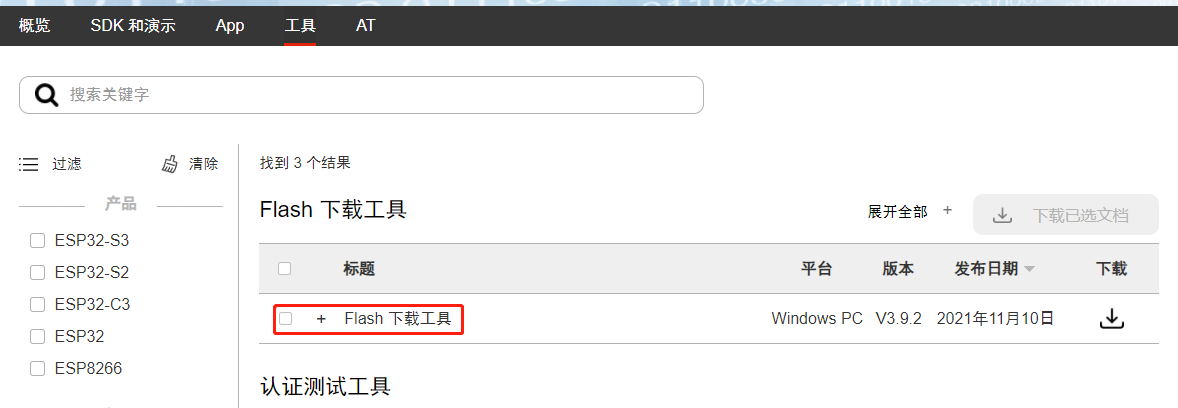

烧录bin文件的时候我们需要用到乐鑫的flash烧录工具。
工具可以在乐鑫官网下载：
https://www.espressif.com/zh-hans/support/download/other-tools
在这里插入图片描述

2.2 集齐MCU需要烧录的固件

用Arduino IDE烧录ESP8266、ESP32、ESP32-S2或者其他ESP系列的MCU时给我们的感觉是它仅仅烧录了自己编写的代码以及底层支持库。但实际上除了这些，还包含了启动文件，bootloader，sdk等。
因此，如果我们只烧录Arduino生成的bin文件是无法正常运行的。我们还需要找到另外几个文件。
这几个文件都在你安装的开发板库里面。比如你用的ESP32，那就是在esp32库。

我这里以ESP32-S2为例讲解，其他ESP系列的MCU也是一样的。

首先我们要打开库文件对应的文件夹。

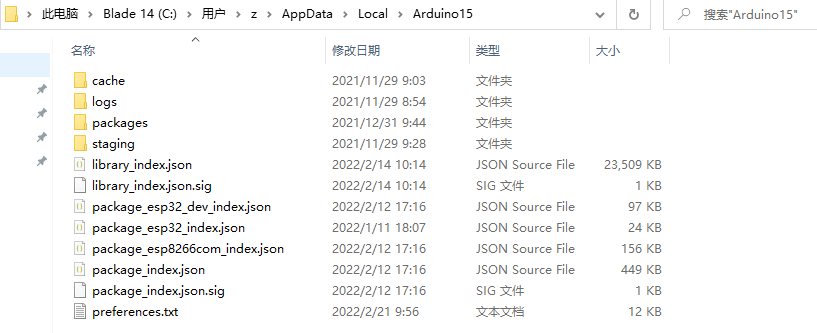

这个路径可以在Arduino IDE的首选项里面看到。点击一下这个路径就可以弹出文件窗口。
在这里插入图片描述

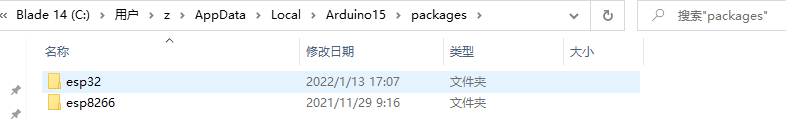

在packages文件夹可以看到所有已安装的开发板库。比如我这里安装了esp32和esp8266的库。

进入相应的库，找到partitions和sdk这两个文件夹。

提示：我这个是esp32 v2.0.1版本的库，其他MCU或者其他版本的库文件框架可能会有区别，但是大体上应该都是类似的。

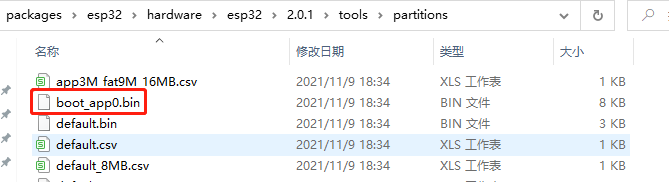

1）第1个文件：boot_app0
在partitions文件夹里面。
在这里插入图片描述

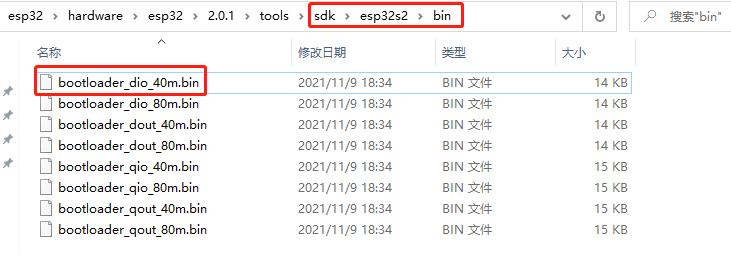

2）第2个文件：bootloader
在sdk文件夹里面。
特别说明一下：目前esp32是有3个MCU的sdk的，选择自己要用的即可。我这里用的是esp32-s2。

提示：dio、dout、qio和qout是spi的模式，40m和80m是flash的频率，比较常用的是dio和40m。当然，如果对性能有更高的要求可以选80m，在SPI作为主机时可以达到80MHz，但相应的对硬件的抗干扰能力也有更高的要求。
